家用手动柠檬榨汁器曲面结构设计

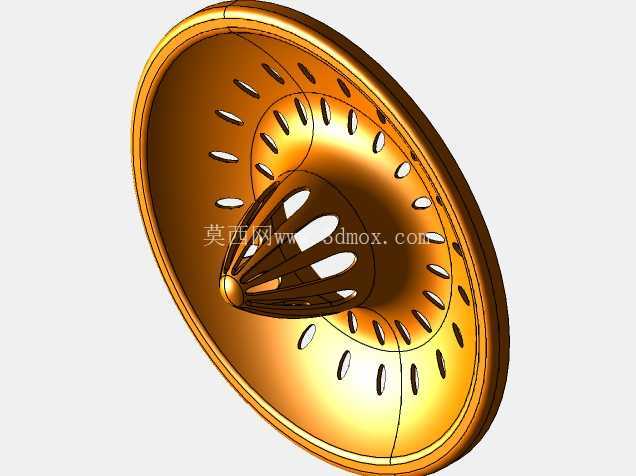

　　该模型呈现的是一款手动柠檬榨汁器的核心工作部件，整体采用浅盘式承托结构配合中央锥形凸棱压榨头，属于厨房小器具中典型的人力驱动食品处理件。从结构功能拆分来看，外围环形盘体承担汁液收集与导流作用，盘底沿周向均匀布置多组长条形漏孔，切半后的柠檬被按压在中央锥头上来回扭转时，果肉受锥面棱筋挤压破裂，果汁顺着锥面坡度汇入盘腔，再通过漏孔过滤掉果籽与粗大纤维，最终流入下方承接容器。

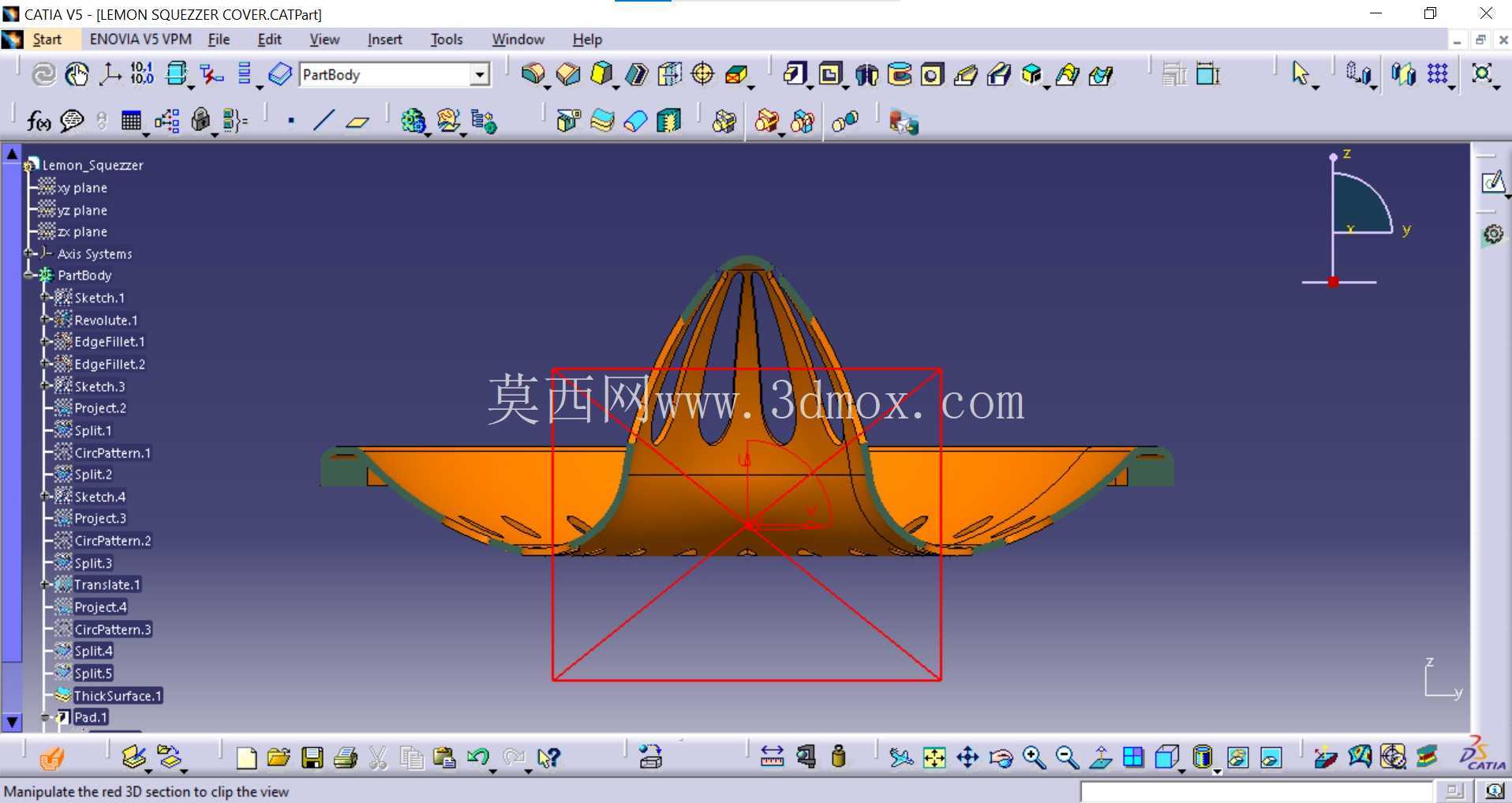

　　锥头部分采用渐扩式圆锥曲面设计，表面沿母线方向分布多条凸起导流棱，棱条高度从锥尖向锥底逐步抬升，既能够在柠檬转动过程中嵌入果肉囊胞提升压榨效率，又可作为加强筋提升薄壁锥面的抗按压刚度，避免用户施力时锥面发生凹陷变形。锥尖做小圆角钝化处理，防止清洗时划伤手部，锥底与盘体衔接位置设置平滑过渡圆角，消除应力集中的同时，也避免果汁残留形成卫生死角。

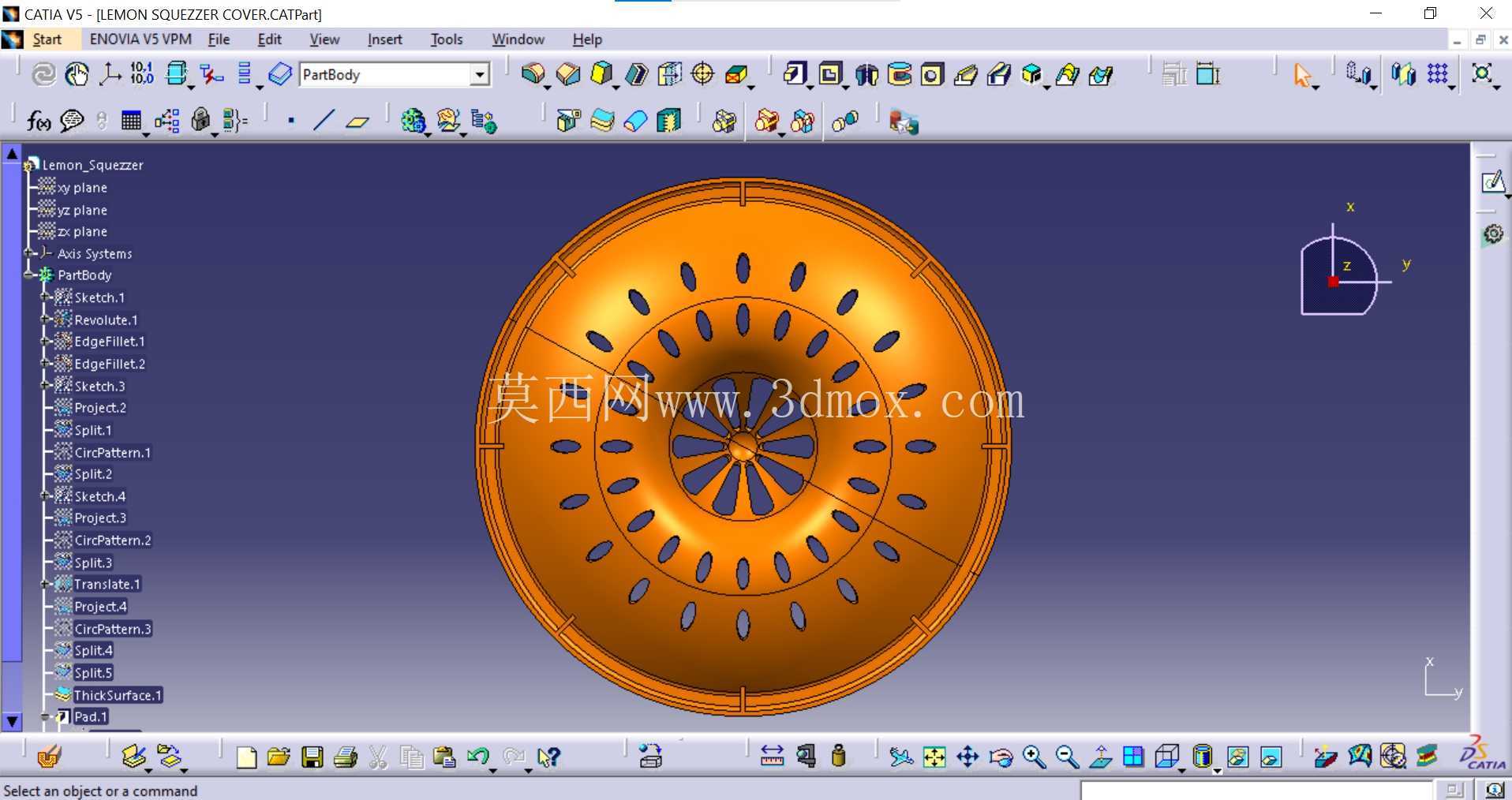

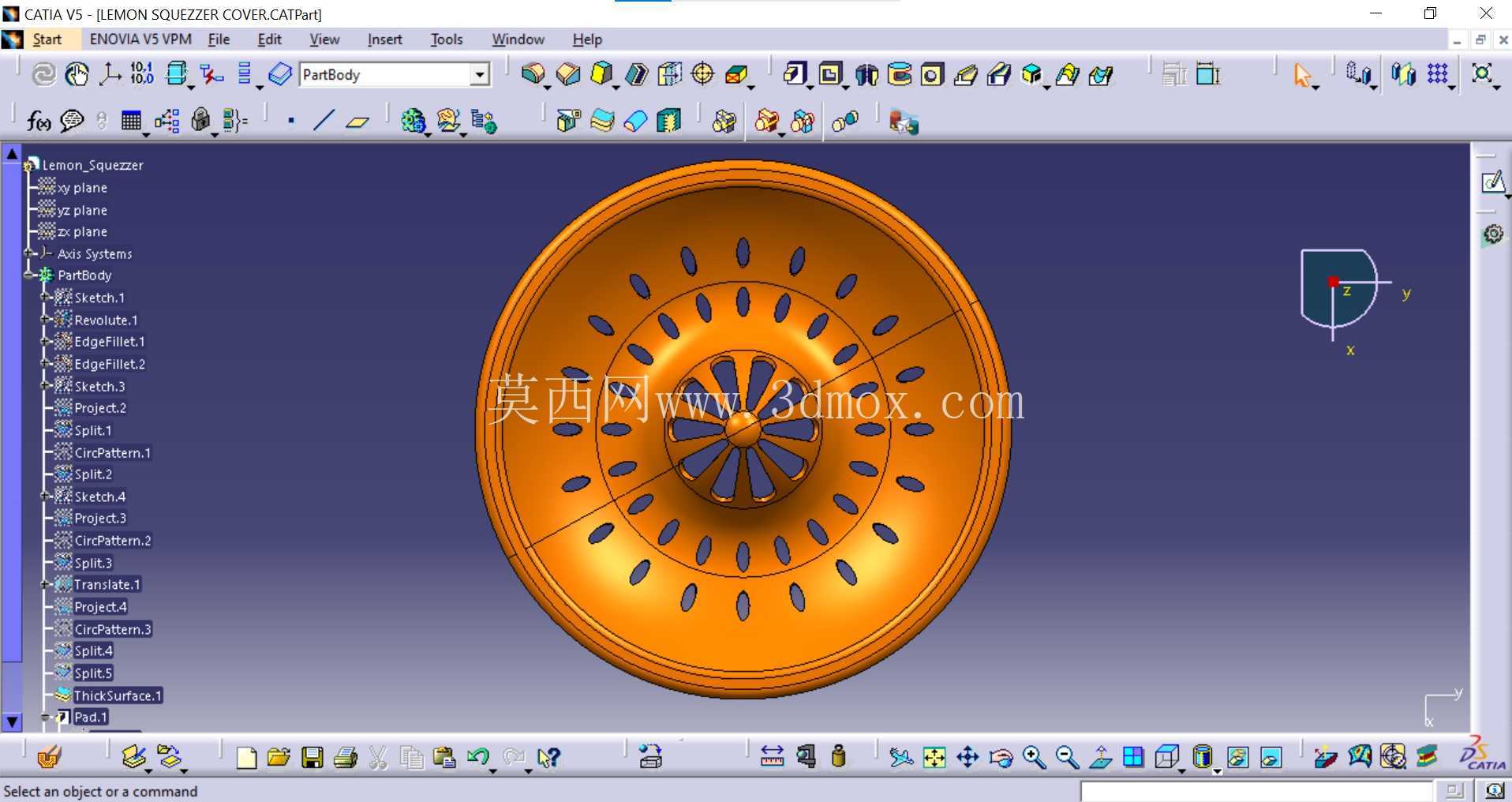

　　外围盘体采用外翻边轮廓设计，盘壁从漏孔区域向边缘平缓抬升，形成一圈挡液围堰，按压过程中溅起的果汁会被围堰拦截回流，不会从盘侧溢出。盘底漏孔采用两端圆弧过渡的长腰形结构，孔宽控制在小于柠檬果籽常规尺寸的范围，保证果汁通过的同时拦截籽料，孔间距均匀分布，兼顾通流面积与盘底结构强度，漏孔边缘均做微小倒角，避免注塑成型后产生飞边毛刺。

　　从使用场景来看，该部件可直接放置在杯口或碗口上方使用，盘体底部预留有适配常规杯口直径的环形支撑边界，外轮廓直径适配家用普通马克杯与广口容器，无需额外专用接汁件。用户将切半柠檬切面朝下扣在锥头上，手掌向下施压并小幅旋转即可完成榨汁，全程无需电力驱动，部件本身可直接放入水槽冲洗，镂空漏孔与光滑曲面减少了果肉附着残留。

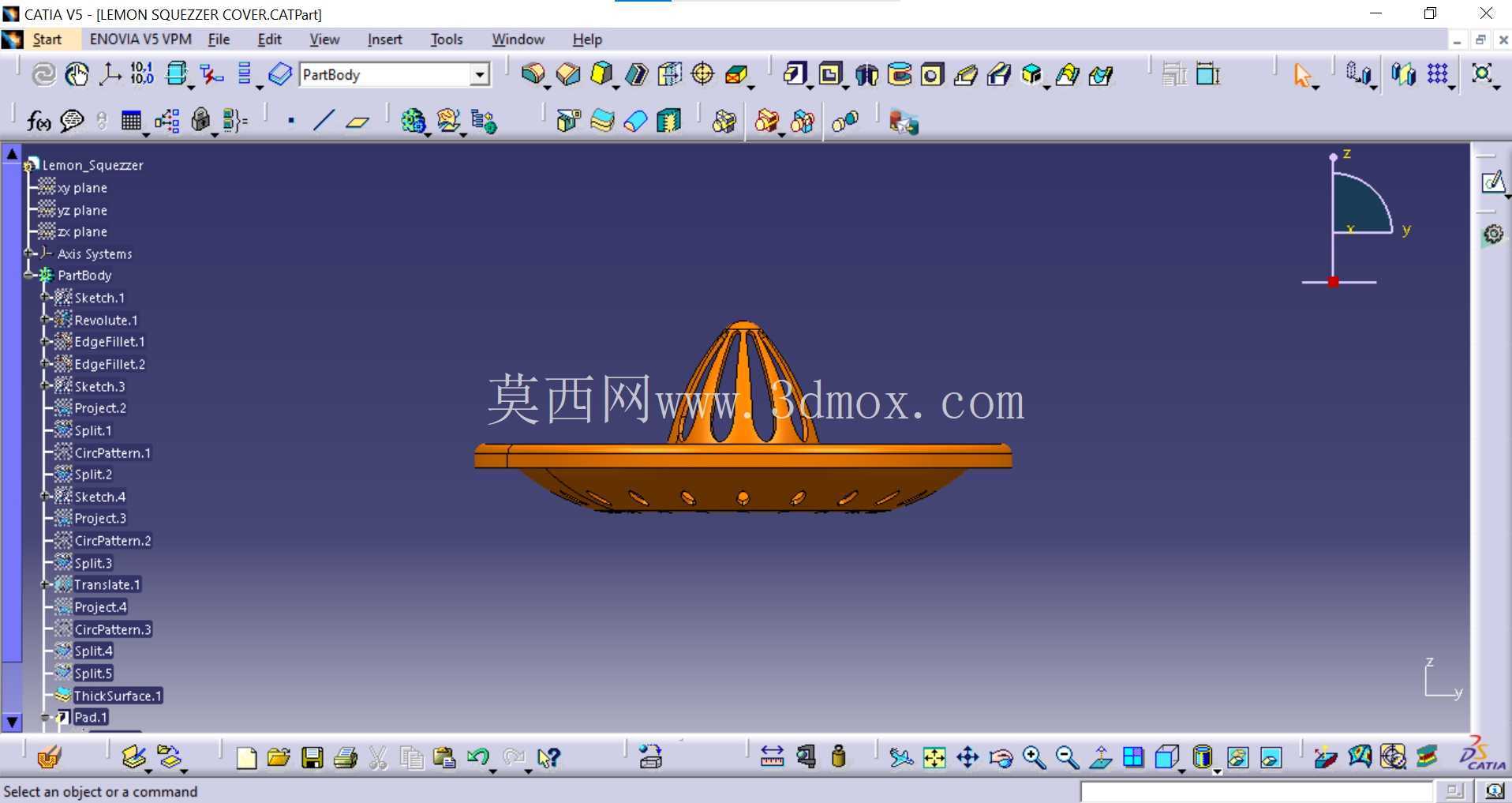

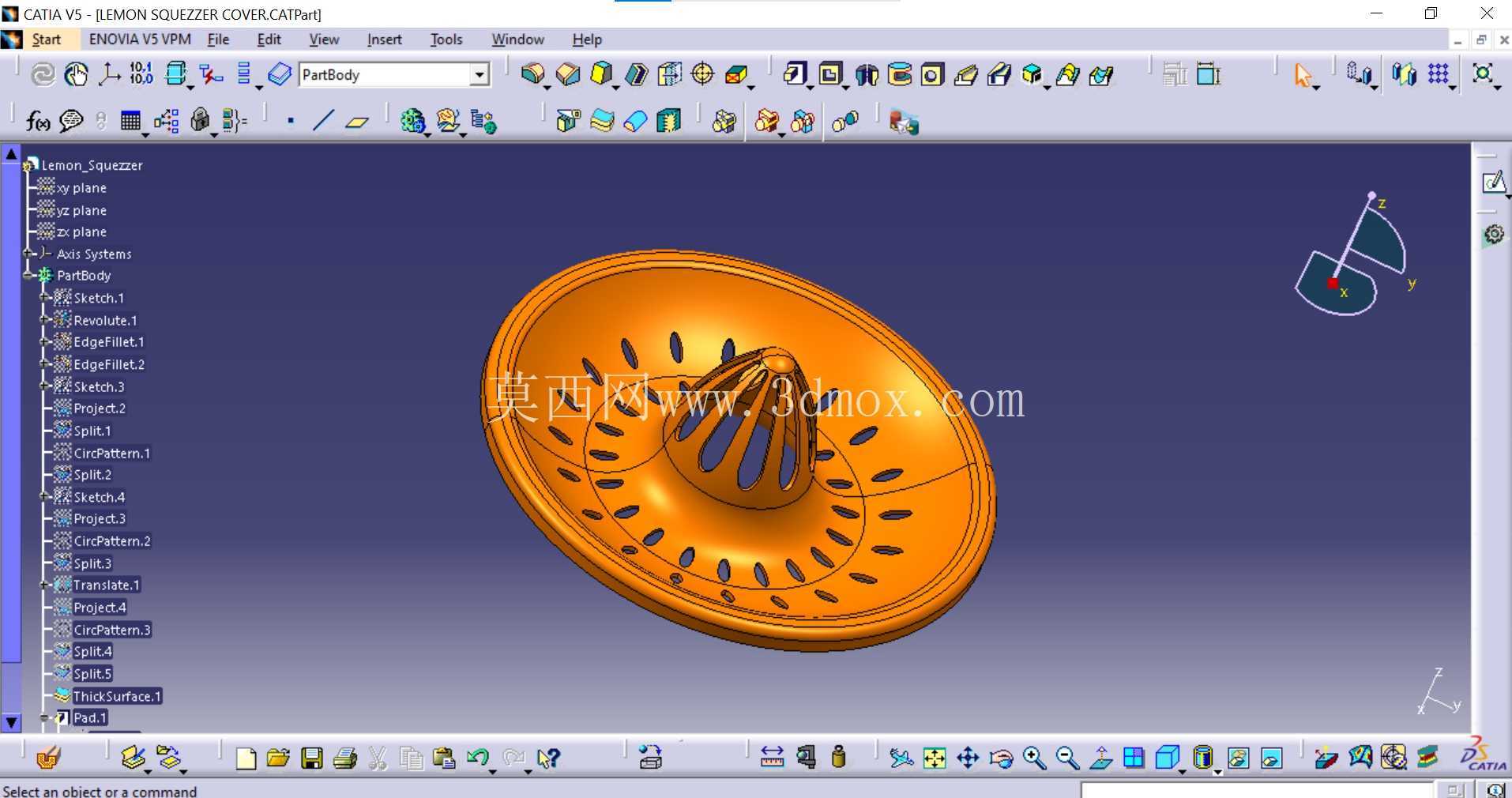

　　建模过程中优先采用曲面构建思路：先旋转生成盘体与锥头的基础主体曲面，再通过阵列命令完成周向导流棱与漏孔的均布排布，所有棱边与衔接位置均做圆角过渡，符合食品接触类塑料件的注塑工艺要求，壁厚整体保持均匀，避免出现缩痕与填充缺陷。该结构没有额外装配零件，一体成型即可完成制造，量产时可采用食品级聚丙烯材质注塑加工，成本低廉且耐用性满足日常家用需求。

　　设计阶段需要重点把控几个边界：首先是锥头棱筋的高度不能过高，否则会撑破柠檬外皮导致苦味精油混入果汁；其次是盘体漏孔的总通流面积要匹配单次榨汁的出汁速度，避免果汁在盘腔内积存溢出；最后是盘体底部支撑环的直径要覆盖主流家用杯口尺寸，保证放置时不会发生侧翻。整个部件没有尖锐棱角，所有外露边均做圆滑处理，兼顾使用安全与清洗便利性。
