铝盖配套晶体管冲压散热片结构设计

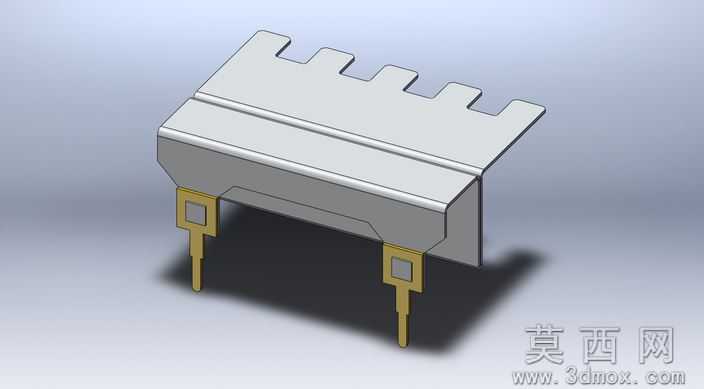

本作品为适配铝盖安装场景的晶体管专用冲压散热片，整体采用三维参数化建模完成全流程设计，建模阶段先以钣金模块为核心搭建基础轮廓，结合冲压工艺特性预留折弯余量与冲裁间隙，保证模型可直接对接生产工艺参数。主体散热基座采用等厚铝板冲压成型，顶部开设多道等距排布的梳齿状散热鳍片，鳍片边缘做圆角过渡处理，既避免冲压加工时出现应力开裂，也能增大与空气的接触面积提升热交换效率。基座底部设置两组对称的插装引脚，引脚采用弯折成型结构，根部设计方形定位凸台，可与铝盖上的安装孔位精准卡合，无需额外紧固件即可实现快速装配，引脚表面做平整化处理，保证与晶体管发热面的贴合度，降低接触热阻。材质配置上，主体散热结构赋予6061铝合金材质属性，调整材质粗糙度参数模拟冲压后的哑光金属质感，引脚部分赋予镀锡铜合金材质，还原电子接插件的金属光泽，渲染阶段采用工作室柔光环境，搭配浅灰色渐变背景突出构件轮廓，通过阴影参数调整强化结构立体感，清晰展现鳍片排布、引脚弯折角度与定位凸台的细节特征。设计过程中充分考量冲压加工的工艺可行性，所有弯折内角均匹配冲压模具的最小折弯半径，避免出现加工死皱，鳍片的冲裁轮廓做无尖角处理，降低模具刃口的磨损速率，整体结构无复杂倒扣特征，可通过单工序冲压模具完成批量生产，兼顾散热性能、装配便捷性与制造成本控制，可直接应用于小功率晶体管的铝盖集成散热场景。
