USB接口多工位转盘式自动组装设备

　　该设备面向消费电子连接器量产车间的装配需求，针对USB金属外壳、塑胶端子、胶芯、屏蔽壳等细小零件人工摆放效率低、对位偏差大、漏装混料频发的痛点，采用多工位转盘配合直线输送的复合布局，把上料、定位、插针、压合、检测、下料等工序集中在同一台机架内完成。产线对接时，设备可直接嵌入连接器组装段，前端衔接端子冲压或塑胶件注塑出料，后端对接电性测试与包装工位，适配U盘、数据线接头、充电器接口等多类USB产品的小批量换型与连续量产。

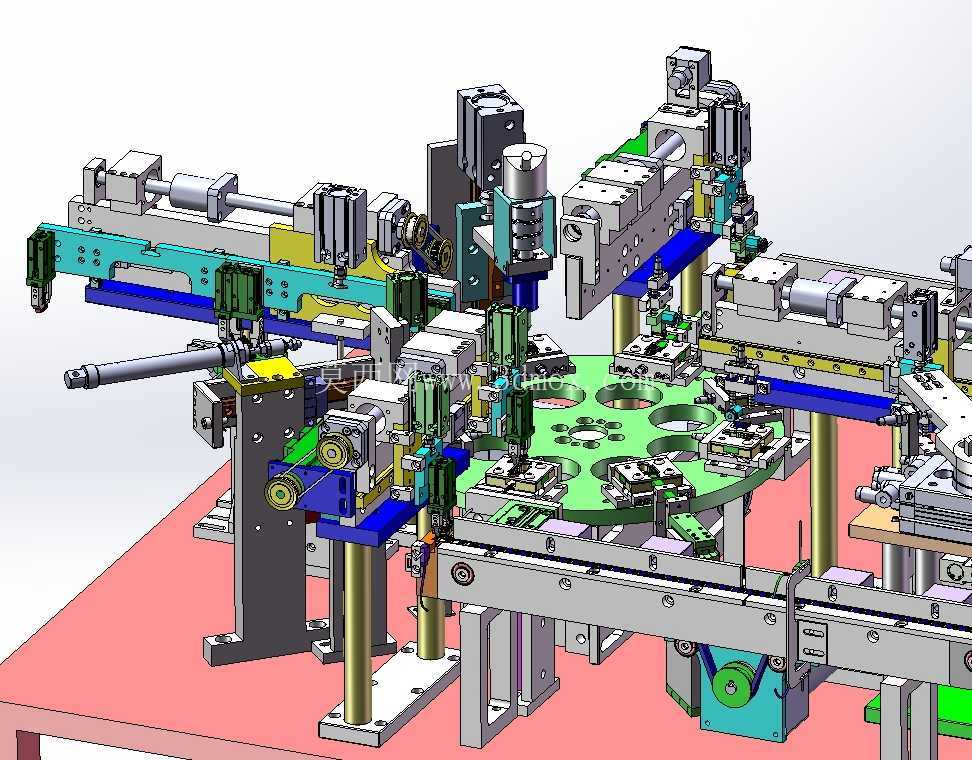

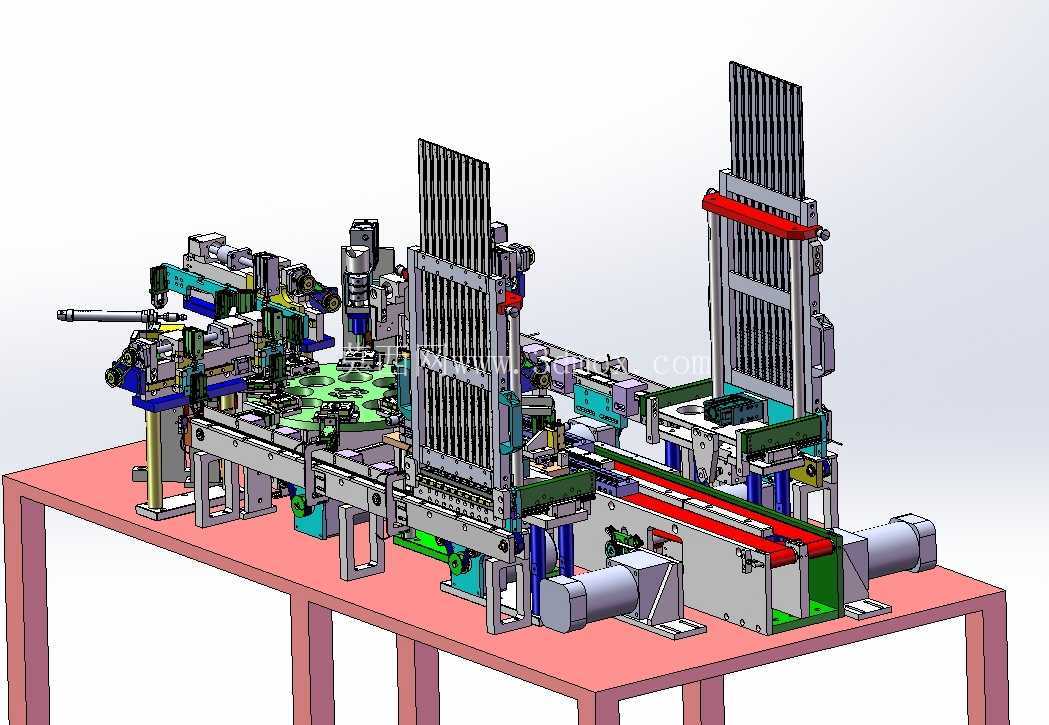

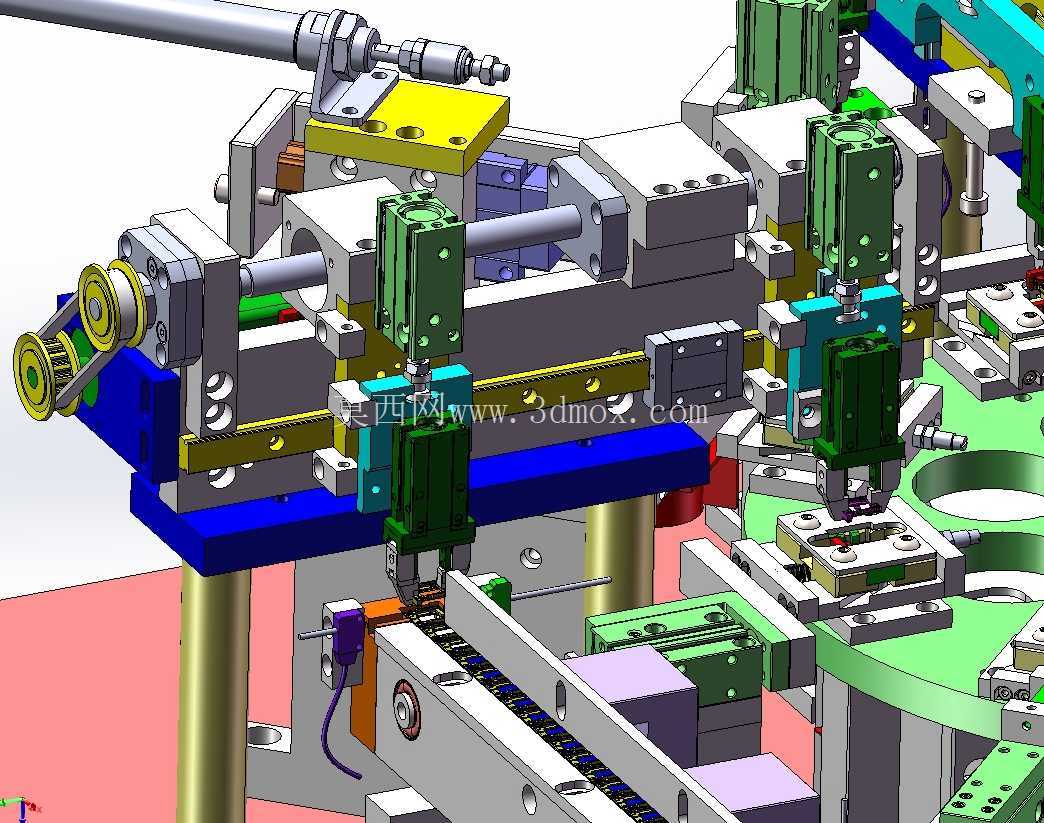

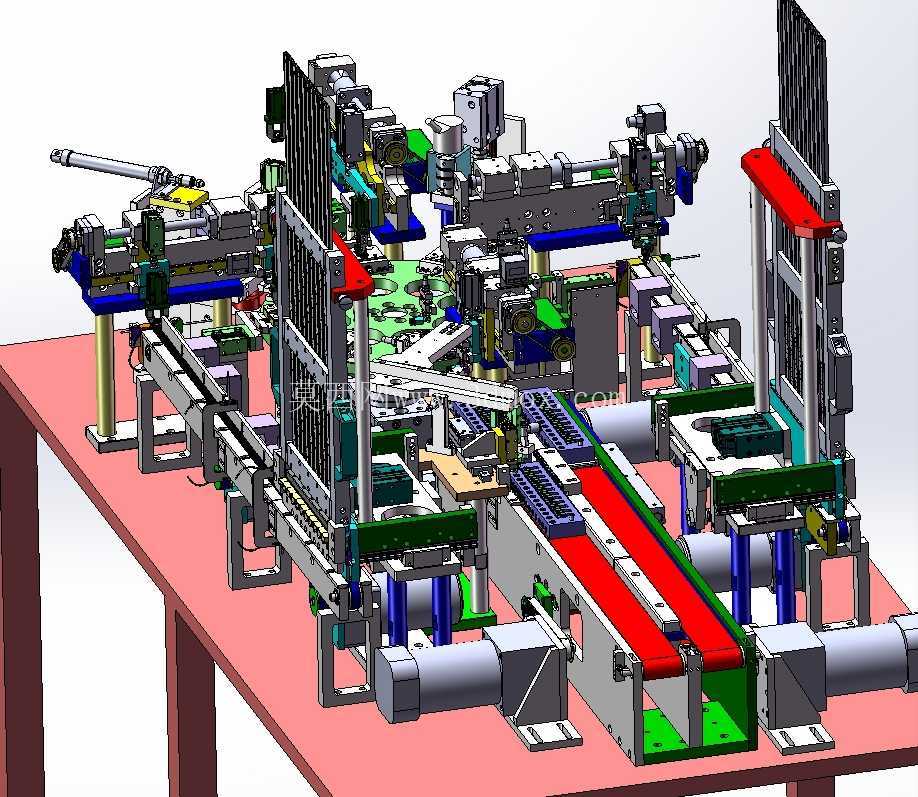

　　从结构思路看，整机以红色工装台面为安装基准面，台面下方布置驱动电机、气缸阀组与拖链走线空间，台面上按工序分区：中部为间歇式分割器转盘，转盘圆周均布多个定位载具，载具型槽随产品换型可快速更换；转盘两侧竖立两组带防护栏的料仓升降机构，用于金属壳与胶芯的堆叠储料，由分料气缸逐片推出；横向布置的直线输送带承担成品或半成品的流转，红色皮带段输送治具板，绿色端部设置到位阻挡与顶升机构。多套气动机械手分布在转盘周边，分别完成取料、翻转、插装和压装动作，执行端采用夹爪与真空吸嘴组合，避免划伤端子表面。

　　功能实现上，各工位通过分割器保证重复定位精度，压装工位配置导柱导向与限位块，控制压入行程；检测工位可集成光纤传感器确认零件有无与装配到位状态，不良品在分拣位被剔除。设备动作逻辑以PLC为控制核心，触摸屏设置参数与显示报警，安全光栅与防护门将人工干预区域隔离。

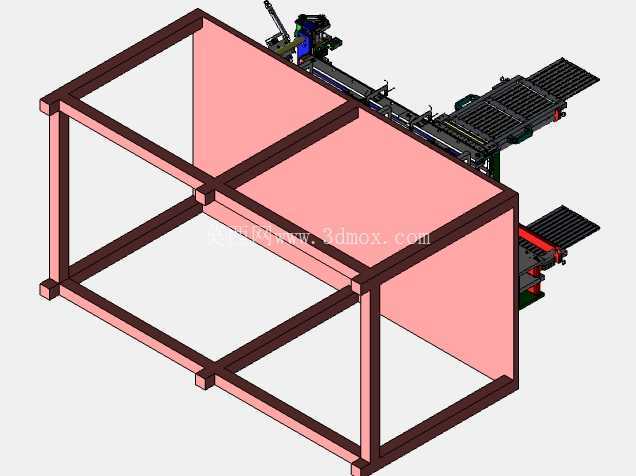

　　外形与安装边界方面，整机为长条形台式布局，台面离地高度符合人工补料与维护操作，四周预留检修开门空间；底部机架采用方管焊接并可调脚杯支撑，输送带伸出端需留出对接高度，料仓上方保留补料高度，整机四周建议预留维护通道。建模时需重点表达分割器选型、载具分度圆、气缸行程与输送带中心高的匹配关系，并核对运动部件在转盘转位、机械手横移时的干涉边界，确保换型后治具、料道与执行端坐标一致。
