全自动SMT表面贴装生产线设备结构

　　这套SMT贴装设备三维结构方案，面向PCB电路板表面贴装工序的自动化产线需求搭建，整机采用封闭式机架布局，将贴装执行机构、物料输送轨道、视觉对位组件、人机操作终端、电气控制柜体全部整合在一体式机身内部，适配消费电子、家电控制板、汽车电子板卡等中小批量电路板的表面元件贴装作业场景。

　　从设备实际用途来看，该设备完成印刷锡膏后的PCB板进料、板件定位、表面元件精准移送贴装、出料流转全流程作业，替代人工手动摆放贴片元件的工序，贴装重复精度稳定，可适配不同规格的无引脚、短引脚表面贴装元件，板件通过双层输送轨道进出作业腔，轨道宽度可根据PCB板尺寸调节，兼容不同长宽尺寸的电路板生产。

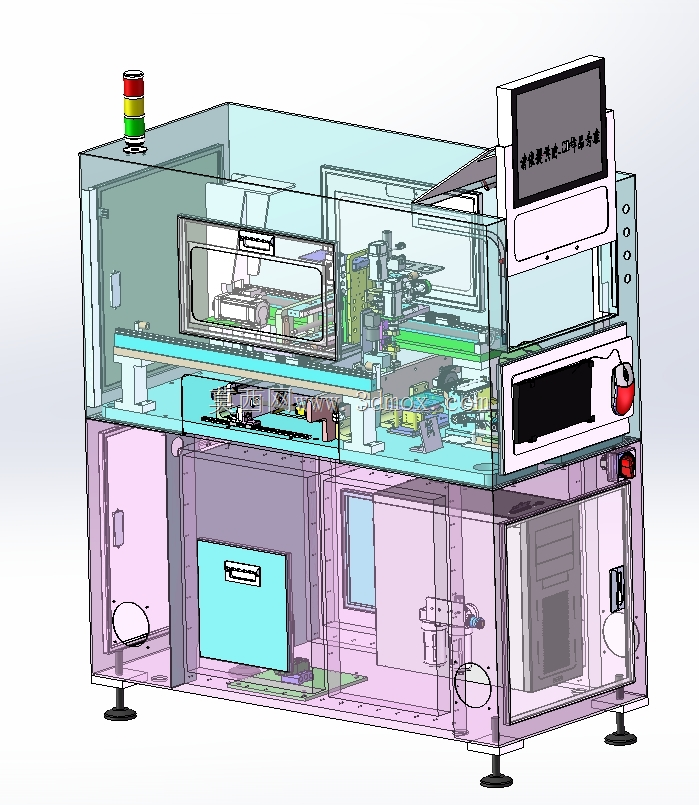

　　结构设计上，整机下部为电气安装柜体，采用钣金折弯焊接成型，柜体内部预留PLC控制器、伺服驱动器、电源模块、气动阀组的安装空间，柜体侧面开设检修门与散热通风口，底部配置可调支撑脚杯，可调节整机水平度，抵消车间地面不平带来的安装误差，柜体正面预留工控主机、键盘鼠标的放置工位，操作人员可在机身侧方完成程序调试、参数设置操作。

　　中部作业腔为透明亚克力防护围挡，既可以隔绝设备运行时的粉尘、防止人员误触运动机构，又能直观观察内部贴装动作的运行状态，作业腔内部搭载X/Y双轴直线模组驱动的贴装头机构，模组采用铝型材基座搭配直线导轨与同步带传动，运动行程覆盖整个PCB板贴装区域，贴装头配置吸嘴组件，通过真空负压拾取元件，配合视觉相机完成元件位置纠偏，保证贴装位置精度。

　　机身顶部伸出悬臂安装触控显示屏，屏幕朝向操作人员站位，屏幕下方设置操作按钮与状态指示灯，机身顶端安装三色警示灯，设备运行、待机、故障状态分别通过绿、黄、红三色灯光提示，现场运维人员可远距离快速识别设备运行状态。机身侧部集成鼠标置物台与急停按钮，突发异常时可快速切断设备动力。

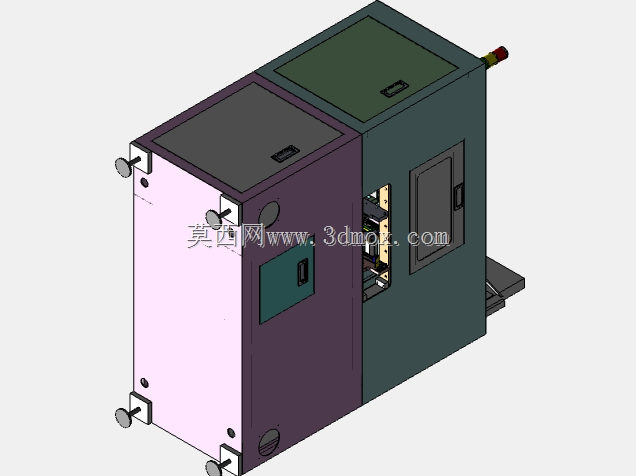

　　安装边界方面，整机为长方体落地式布局，长度方向适配标准车间产线对接间距，宽度方向预留两侧维护开门空间，设备就位后四周需留出不小于六百毫米的检修通道，用于日常更换吸嘴、校准视觉系统、检修传动模组；机身高度符合人体工程学操作高度，触控屏位置无需操作人员过度抬手或弯腰，下部柜体距离地面预留走线空间，车间动力线、气管可从柜体底部进线孔接入，整机无需额外地基预埋，放置在硬化车间地面调平脚杯即可投入使用。

　　设计过程中针对贴装工序的痛点做了对应优化：防护围挡采用快拆式固定结构，更换产品型号、清理腔体内部残留废料时可快速拆卸围挡；输送轨道采用可调宽设计，换型时仅需调节轨道间距即可适配不同宽度PCB，无需更换整套输送机构；内部运动线缆全部采用拖链收纳，避免长期往复运动出现线缆磨损断裂；电气柜与作业腔完全分隔，杜绝贴装过程中产生的微小碎屑进入电气元件引发短路故障，整机结构紧凑，可直接对接前后段锡膏印刷、回流焊设备组成完整SMT自动化产线。
