多工位继电器自动装配生产线

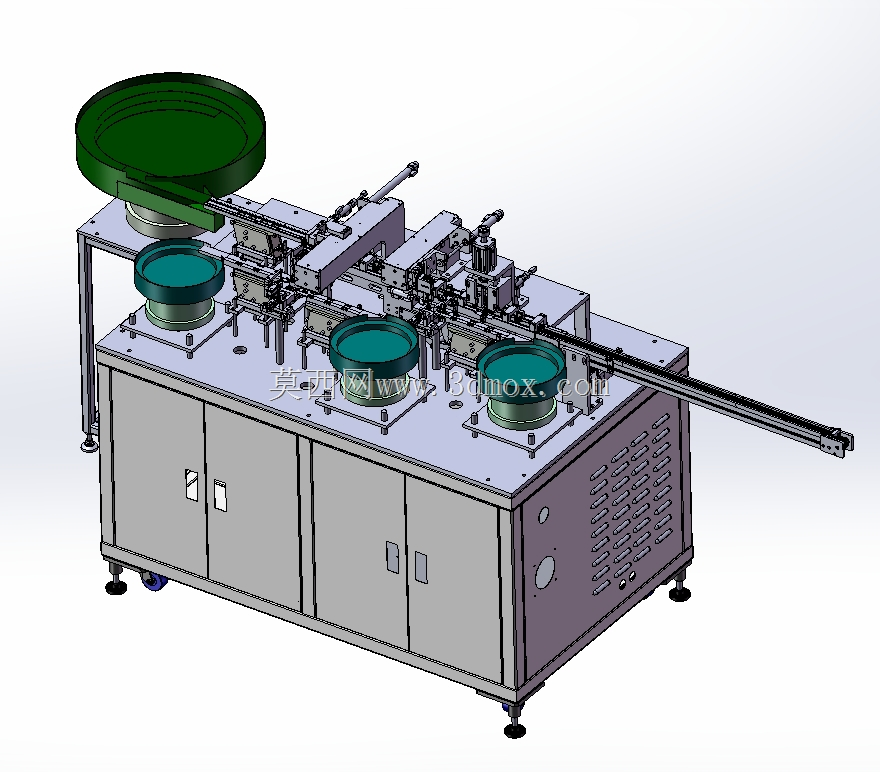

　　在电子元器件后段制造车间里，继电器属于典型的多零件、多工序、节拍敏感型产品，其底座、线圈、触点、簧片、外壳等零件尺寸小、姿态一致性要求高，人工装配容易出现漏装、压偏、卡滞和混料。围绕这一场景搭建的多工位自动装配线，把散件上料、姿态整理、工位间转移、压装检测和成品输出集中到同一台机架式设备中，适合小体积继电器的连续化生产。设备台面上布置了多只圆形振动储料盘，不同盘体分别对应不同零件，盘内螺旋轨道依靠振动排序，把无序来料整理成固定方向后送入直振轨道。轨道末端设置分料、挡停和错位机构，使每次只放行一个零件，避免叠料进入装配位。对于触点、簧片这类薄壁易变形件，轨道宽度和挡块高度需要按零件轮廓留出差值，过紧会刮伤镀层，过松则容易翻转。

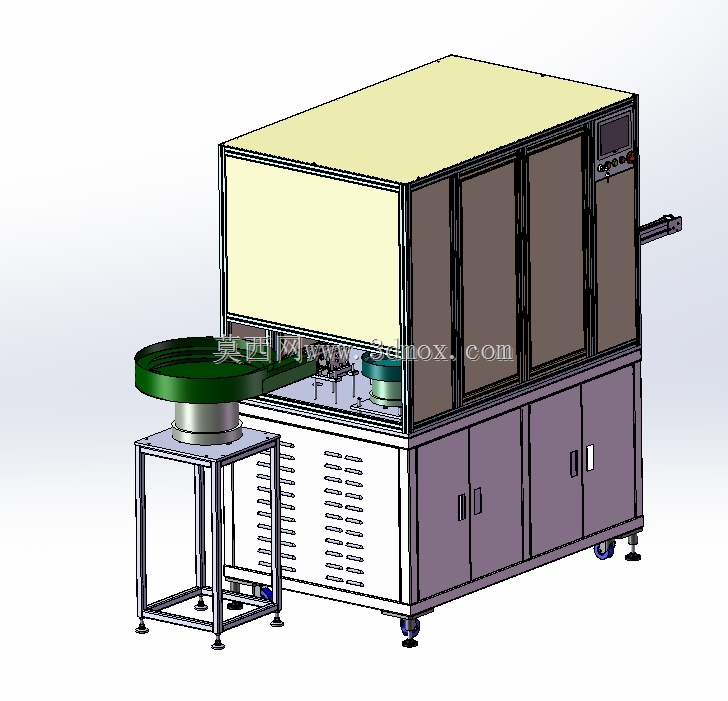

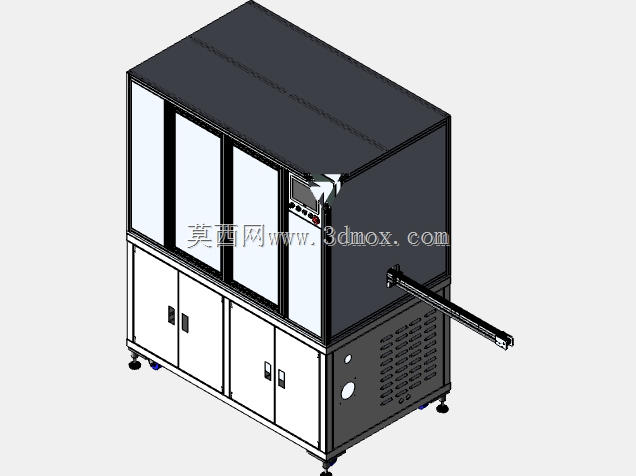

　　整机的下部采用封闭柜式机架，柜体承担安装基准和防护作用。台面上方布置直线输送线、移栽机械手、压装单元和检测位，下部空间容纳电气控制元件、气源处理件和驱动模块。机架底部设置可调脚杯，用于现场调平；运输或短距离移位时可借助脚轮，但设备正常运行时应通过脚杯承重，减少振动对视觉判断和压装同轴度的影响。台面边缘预留维护开口，侧板开设散热孔，既保证柜内空气流通，也避免人员直接接触运动部件。从装配流程看，零件先由振动盘进入各自等待位，再通过平移载具或夹爪转移到定位工装上。载具随输送线逐站移动，每到一个工位由阻挡机构定位，顶升或夹紧结构把载具固定后再执行装配。

　　线圈、底座和外壳等大件通常采用托面加侧挡的定位方式，细小触点则依靠真空吸嘴取放，压装阶段使用带导向的压头，压头与仿形治具之间保留小间隙，以补偿零件公差。直线电机或伺服滑台用于长距离移栽，短距离往复动作可由气缸配合缓冲器完成，这样在节拍和成本之间取得平衡。检测环节穿插在装配工位之间，而不是集中到末端。光电传感器可判断零件是否到位，光纤传感器适合检测细小金属件，视觉系统用于识别极性、正反面和装配偏移。发现缺料或姿态错误时，设备将该载具标记为异常，并在后续剔除位排出，避免不良品继续占用压装工位。压装力可通过压力传感器或压装位移曲线监控，若出现提前受力、压力不足或到位异常，说明零件可能卡斜、尺寸超差或治具磨损。

　　结构设计上，台面的平面度和各安装板的相对位置直接影响设备稳定性。振动盘支架与主装配机架宜做适度隔振，因为盘体持续振动会影响附近检测和精密压装；输送线主梁需要保证直线度，载具在长期运行后若出现跑偏，应检查导向条磨损和同步带张紧状态。多工位布局时，上料盘集中在一侧便于补料，操作与维护面留出开门和抽拉空间，成品输出轨道延伸至设备外侧，可对接接料盒或后续测试、包装工序。气路方面，各执行元件通过电磁阀分组控制，吸盘回路设置真空发生器和压力开关，压装气缸根据负载选择带导杆或带缓冲型号。电气走线沿机架线槽分布，传感器线与动力线分开敷设，减少干扰。调试时先单盘验证排序稳定性，再逐段联调分料、移栽和压装动作，最后整线跑合，观察连续生产中的卡料点、节拍瓶颈和治具寿命。该类设备的价值不只是替代人工重复操作，更在于把继电器装配中的零件定位、过程检测和异常剔除固化到机械结构与控制逻辑中，使小零件装配过程具备可重复、可监控和可追溯的工程基础。
