多轴联动数控加工运动平台结构

　　这套结构面向中小幅面自动化加工工位，核心是一套可扩展的龙门式多轴运动平台。实际产线里，这类平台并不局限于单一工艺：换上高速电主轴即可完成板材铣削、开槽、轮廓修边；搭载激光头后可用于薄金属、非金属板材的切割与打标；配置点胶阀则能在平面工件上完成涂胶、封边、轨迹点胶；若增加旋转轴或辅助夹具，也可对长条料、异形件进行四轴联动加工。平台采用伺服驱动方案，多个运动方向独立控制，能够根据工艺需求匹配不同速度、加速度与定位精度，适合小批量多品种生产、教学验证以及非标设备前期方案搭建。

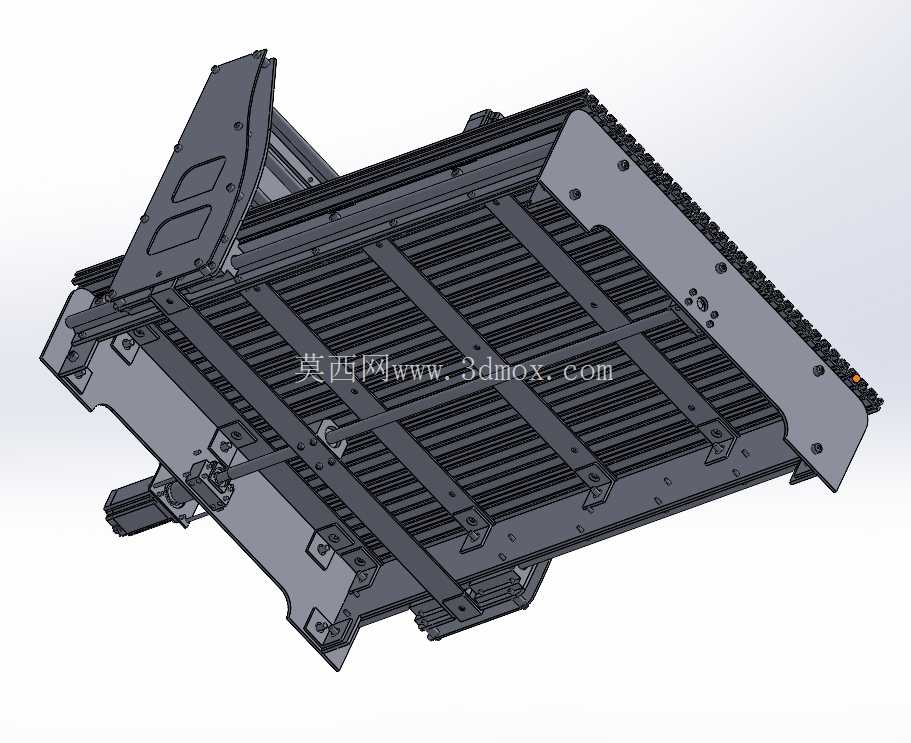

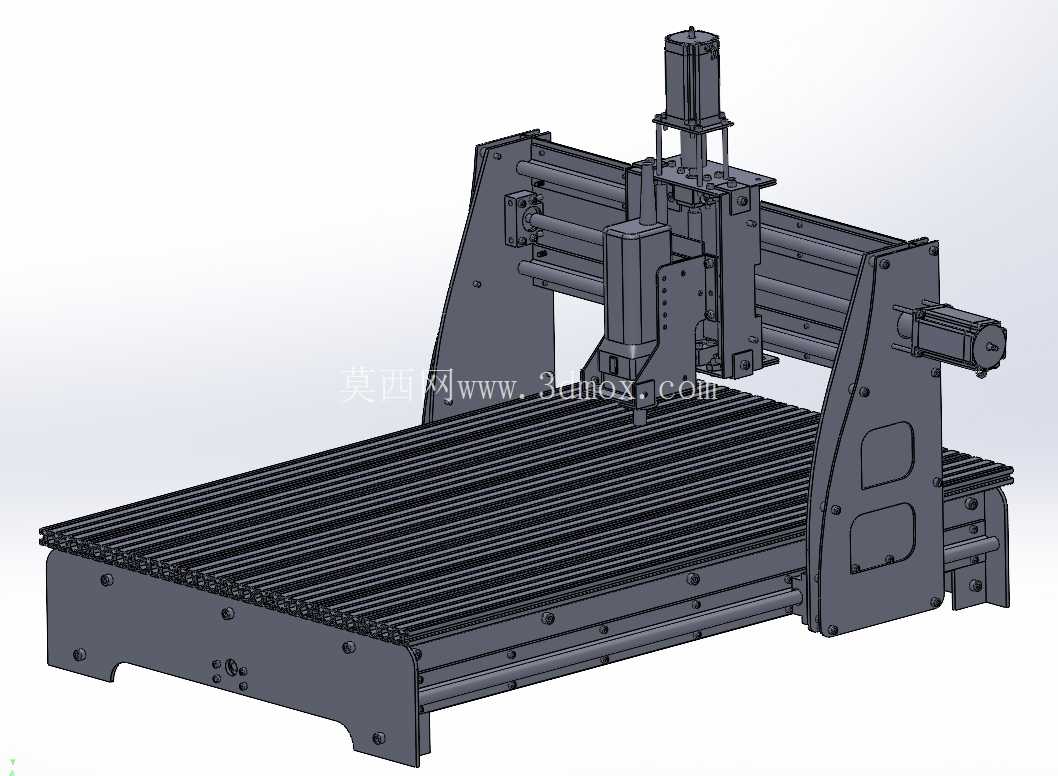

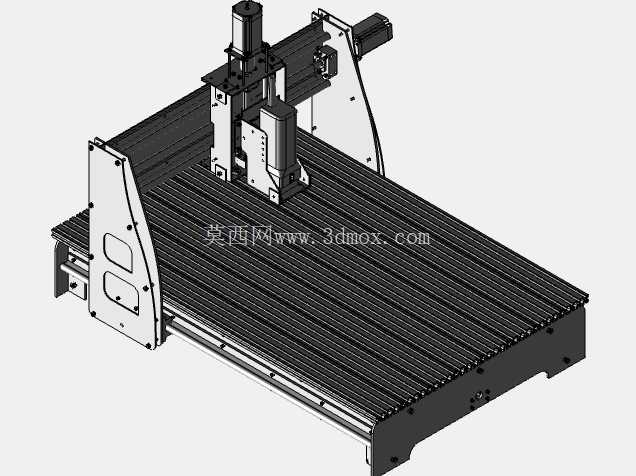

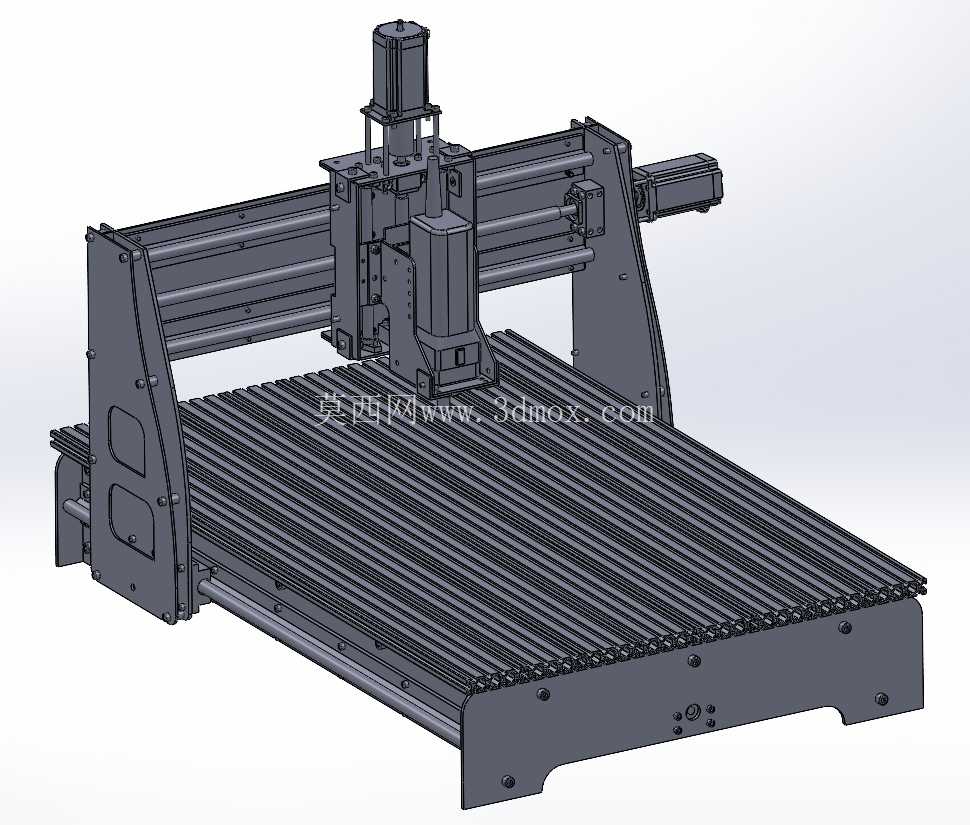

　　从结构布置看，工件承载区采用密集T槽台面，台面型材沿纵向连续排布，既保证工件装夹的灵活性，也提高了承载面的刚性。夹具、压板、真空吸附附件或专用定位工装都可以沿槽位调整，适应不同长宽尺寸的板材。床身下部为整体支撑底座，两侧立板形成龙门支撑边界，横梁承担横向滑座与执行头的载荷。这种布置的重点不在于追求重型切削，而在于兼顾运动惯量、安装空间和工艺切换效率，使设备在轻铣、雕刻、切割、点胶等常规多轴自动化场景中保持稳定。

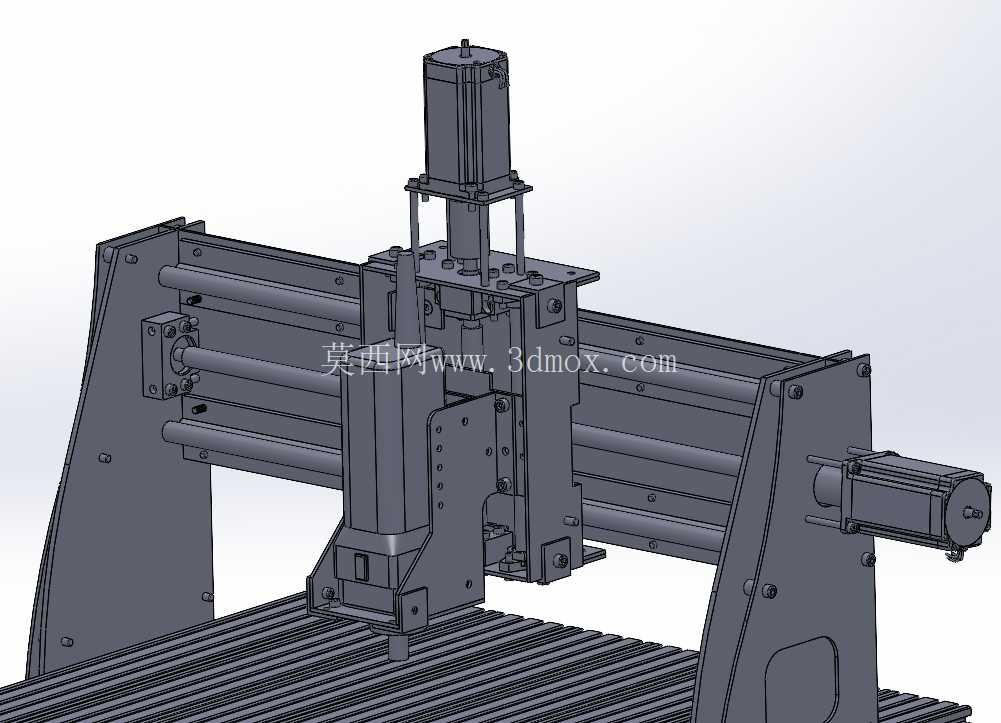

　　设计时需要优先控制运动部件的重心与悬臂长度。Z轴滑座安装在横梁移动组件上，执行头、主轴或工艺末端随滑座完成升降；若Z轴外伸过长，加减速过程中会放大振动，因此立板、横梁和滑座之间的连接面应保持足够接触面积，紧固件位置要靠近受力路径。横向传动部件沿横梁布置，纵向传动部件沿床身两侧或底部布置，线缆与拖链需预留弯曲半径，避免在全行程运动时与床身、工件或末端执行器发生干涉。对于三维建模人员而言，不能只搭建外观轮廓，还要把电机安装座、联轴器、丝杆或同步轮、导轨滑块、限位开关、拖链支架以及维护拆装空间一并纳入校核。

　　安装边界方面，平台占地主要由工作台幅面、龙门高度和两侧驱动组件决定。工作台面需预留工件上下料空间，前方应保证操作人员装夹、清理切屑和维护喷嘴或刀具的距离；后方若布置电气柜、吸尘管路或激光辅助系统，也要留出检修通道。Z轴有效行程决定可加工工件的最大厚度，横梁净空高度则限制夹具和工件的叠加高度。选型时不能只看台面长宽，还要确认主轴端面到工作台面的最小、最大距离，以及横向滑座在左右极限位置时是否会与立板、拖链或防护件碰撞。

　　在CNC加工场景中，平台刚性直接影响表面质量。床身和立板宜采用厚板焊接或型材拼装后二次加工的思路，关键安装面需要保证平面度和垂直度；导轨安装基准应尽量连续，避免因拼接误差造成滑块运行阻力波动。对于激光切割和点胶工艺，机械切削载荷较小，但对轨迹连续性、速度稳定性和末端姿态一致性要求更高，此时传动间隙、伺服响应和线缆拖拽阻力会更明显。点胶作业中，平台需要在拐角、圆弧和起停段保持稳定速度，否则胶线宽度容易变化；激光切割中，过高的振动会造成切缝波纹，低速转角处还要配合功率控制才能保证边缘质量。

　　该结构的建模思路应围绕运动校核展开。先确定工作台有效加工区域，再反推纵向导轨长度、横梁跨距和Z轴行程；随后布置驱动元件，明确电机、传动件、执行头和拖链的空间关系；最后检查极限行程、维护拆装和工装兼容。龙门两侧支撑应尽量对称，使横向滑座在任意位置受力均衡；台面下方支撑筋板需要对应主要承载区，避免薄板悬空产生共振。若后续增加第四轴，旋转单元通常布置在台面上方或端部，此时要重新评估尾座顶尖高度、工件回转半径以及刀具避让范围。

　　整体来看，这类多轴数控平台的价值在于工艺复用。同一套高精度运动本体，通过更换末端执行器和控制程序，就能在铣削、雕刻、激光切割、点胶等工序之间切换。结构设计上要兼顾刚性、行程、装夹灵活性和维护便利性，尤其要把导轨、传动、支撑和末端负载作为一个联动系统考虑，而不是单独堆叠标准件。
