履带式工程挖掘机械整机结构设计

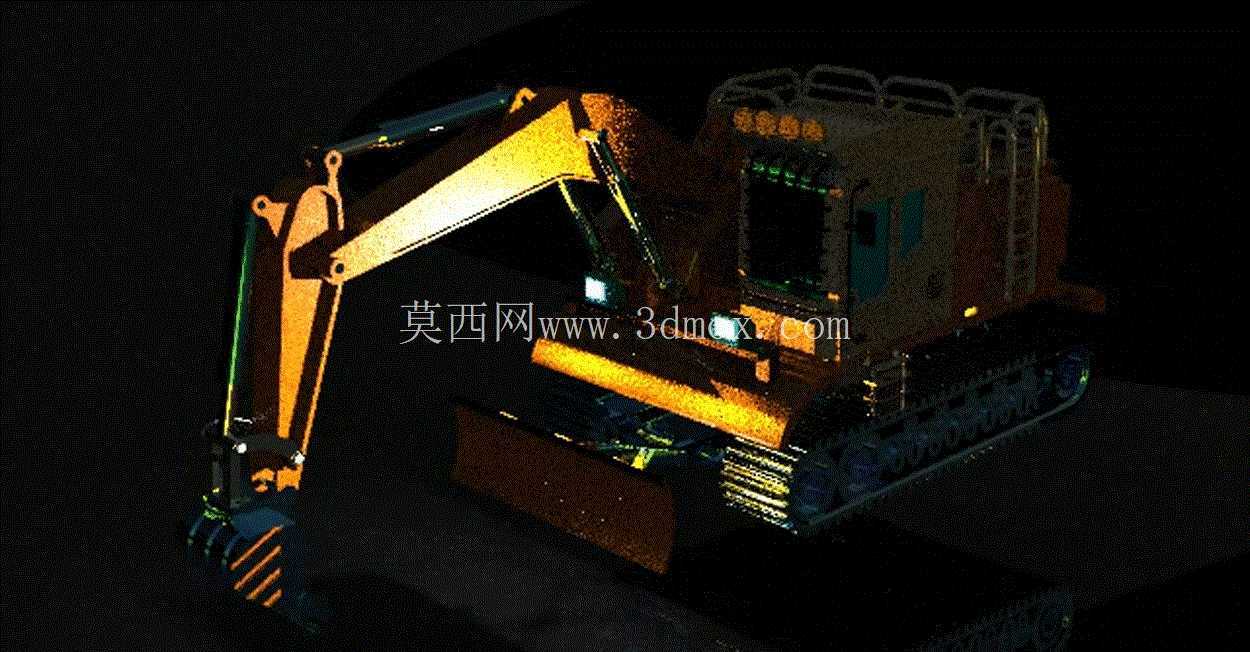

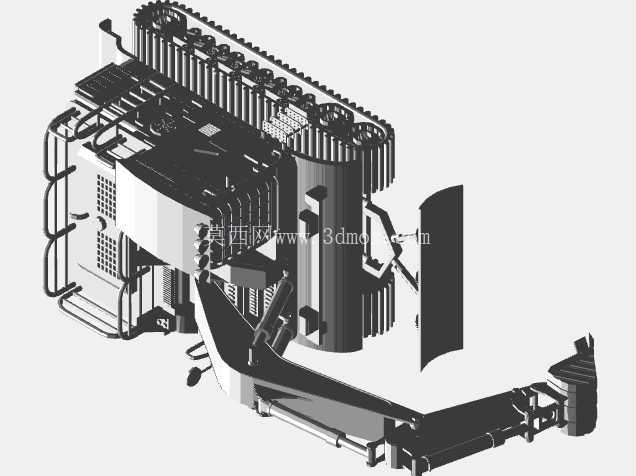

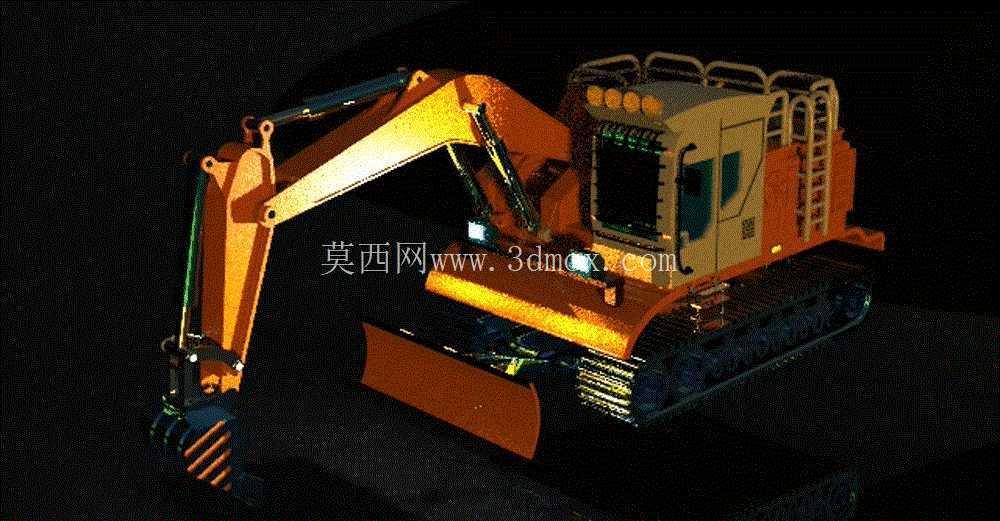

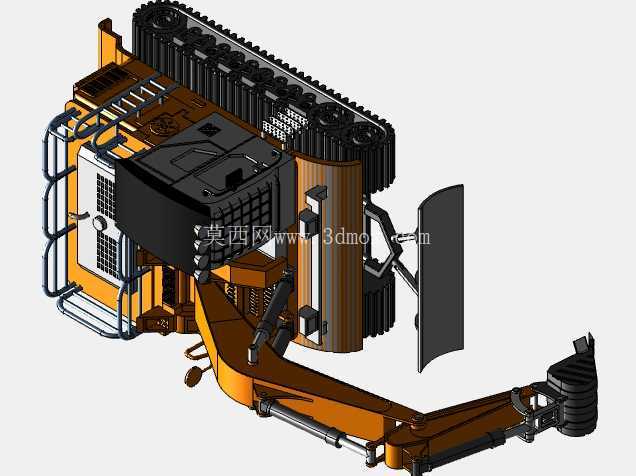

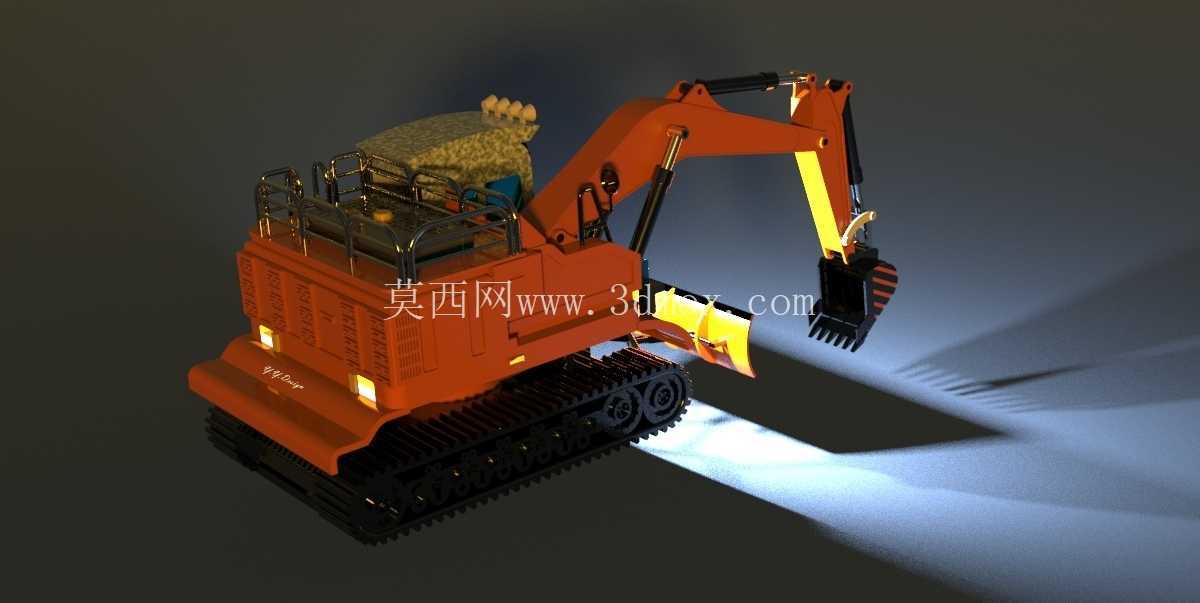

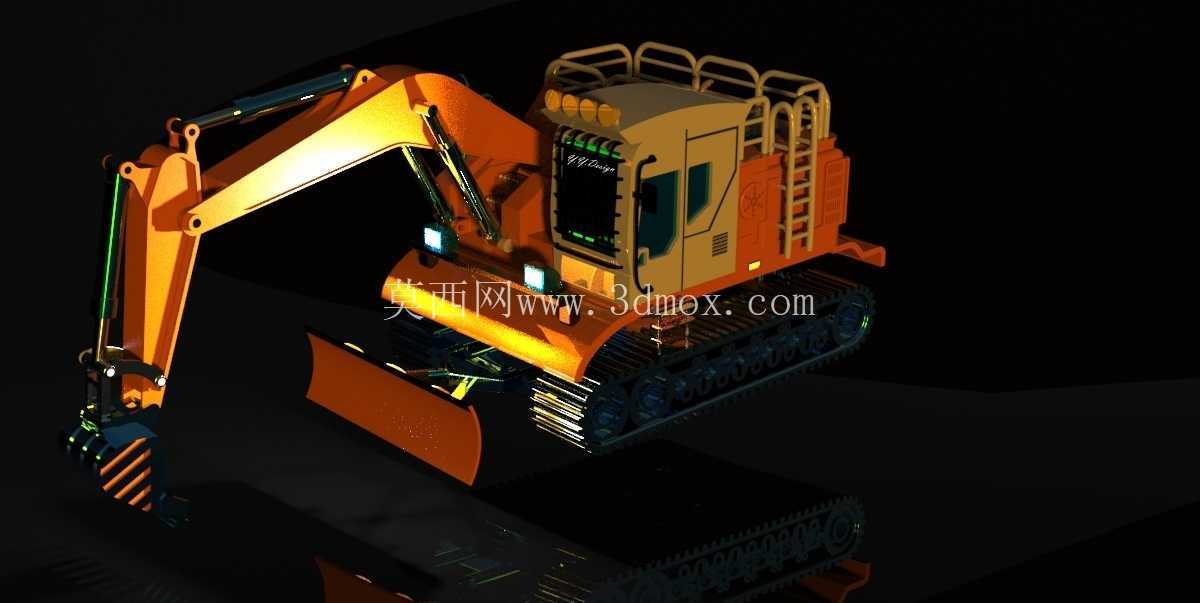

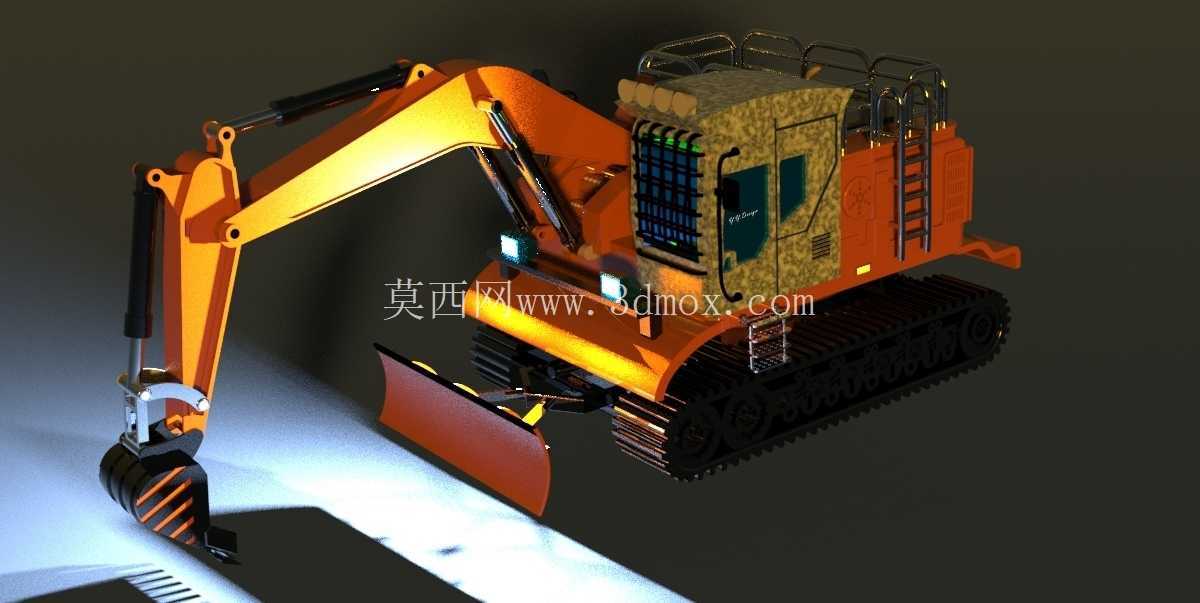

　　这套履带式挖掘装备的三维结构，围绕土方作业、矿山剥离、市政管沟开挖、农林场地整理这类高频重载场景搭建，整机布局优先考虑复杂非硬化地面的通过性与作业稳定性。下部行走部分采用钢制履带总成，履带板接地面积经过匹配，在松软泥地、碎石坡面作业时可分散整机接地压强，避免作业沉陷；行走架两端布置引导轮与驱动轮，中部排布承重托轮，张紧机构预留调节行程，可补偿履带长期磨损后的松弛量，底盘上部的回转支承作为上下车连接核心，承担上车全部倾覆力矩，回转齿圈的安装止口、螺栓孔位均按同轴装配逻辑设计，保证上车回转时的径向跳动控制在合理区间。

　　上车工作装置采用铰接式动臂、斗杆组合结构，各铰点位置的设定同时兼顾挖掘深度、卸料高度与破碎作业工况的力臂需求，动臂根部铰接在回转平台前端支座，中部铰接升降液压缸，斗杆与动臂端部通过销轴连接，斗杆油缸控制斗杆收放，最前端铲斗通过连杆机构与摇臂和铲斗油缸相连，这套六杆式铰点布局可让铲斗在挖掘行程中获得更大的挖掘力，同时在卸料位保持足够的翻转角度，减少黏土粘附残留。液压管路沿动臂、斗杆侧壁布置管夹固定位，管路走向避开铰点转动干涉区域，硬管弯折半径符合液压管路装配规范，油缸两端的铰接耳环预留润滑脂注油通道，方便日常维护。

　　回转平台上集成了动力舱、散热舱、驾驶室与油箱安装位，平台框架采用梁板焊接结构逻辑建模，各安装支座的贴合面预留加工余量参考，动力舱内部的安装机架可适配动力单元与液压泵组的连接尺寸，散热模块布置在平台侧方通风位置，进风出风通道无结构遮挡，保证重载作业时热交换效率。驾驶室位于平台左侧偏前位置，视野覆盖铲斗作业区域与履带行走前沿，驾驶室底部设置减振安装点，可缓冲作业过程中的振动传递。平台尾部的配重轮廓按回转半径边界设计，整机全回转时尾部外伸量控制在紧凑范围，适配狭小市政场地作业，避免回转时碰撞周边障碍物。

　　整机外形边界在建模时同步核对了运输状态尺寸，工作装置收回放平后，整机长度、宽度、高度符合常规平板拖车的运输限界，履带两侧的外伸宽度不超出标准运输宽度要求，现场转场时无需拆解工作装置即可完成公路转运。各铰接销轴的直径、配合公差段在结构中做了区分，动臂根部等受力最大的铰点采用更大直径销轴，轴端挡板的固定孔位对应平台支座的安装面，现场装配时可从侧方完成销轴穿装与定位。铲斗斗齿采用可更换结构，斗齿座与斗唇的焊接位置按挖掘受力方向排布，斗齿磨损后可单独拆卸更换，无需整体更换铲斗，降低工地运维成本。

　　针对不同作业属具的适配需求，斗杆前端的铰接孔位预留了通用属具接口的安装尺寸，除常规土方铲斗外，可换装破碎锤、抓斗、液压剪等属具，液压管路末端预留快换接头安装位，切换属具时无需重新布设整条管路。行走马达与回转马达的安装法兰贴合面均设置定位止口，保证马达输出轴与传动齿轮的同轴度，减少齿轮偏磨风险。整机各结构件的减重孔布置在低应力区域，既控制整机自重，又不削弱重载工况下的结构强度，所有棱角位置均做了工程化圆角处理，避免焊接与装配过程中的应力集中，整套结构完整还原了真实挖掘装备从底盘行走、回转支撑到工作装置的全层级装配关系，可用于结构受力分析、作业运动仿真、新机型改型设计的参考基底。
