牵引式小型挖掘作业设备结构设计

　　该牵引式小型挖掘设备面向庭院改造、农田沟渠修整、苗圃移栽、市政边角土方作业以及狭窄场地施工等场景，整体采用可拖挂行走的轮式底盘方案，区别于常规履带式微型挖掘机，其核心思路是利用轻型车辆牵引转场，在作业点通过支撑结构稳定机身，再由前置挖掘臂完成浅层土壤开挖、沟槽清理、散料归集和轻度破碎辅助作业。设备结构围绕“拖运—就位—支撑—挖掘”四个动作展开，底盘后部设置牵引连接区域，可与小型拖拉机、农用四轮车或场地转运车辆挂接；行走部分采用单轴轮式布置，轮胎承担转场载荷，机架则在工作时通过支撑构件将挖掘反力传递至地面，避免轮胎单独承受较大偏载。

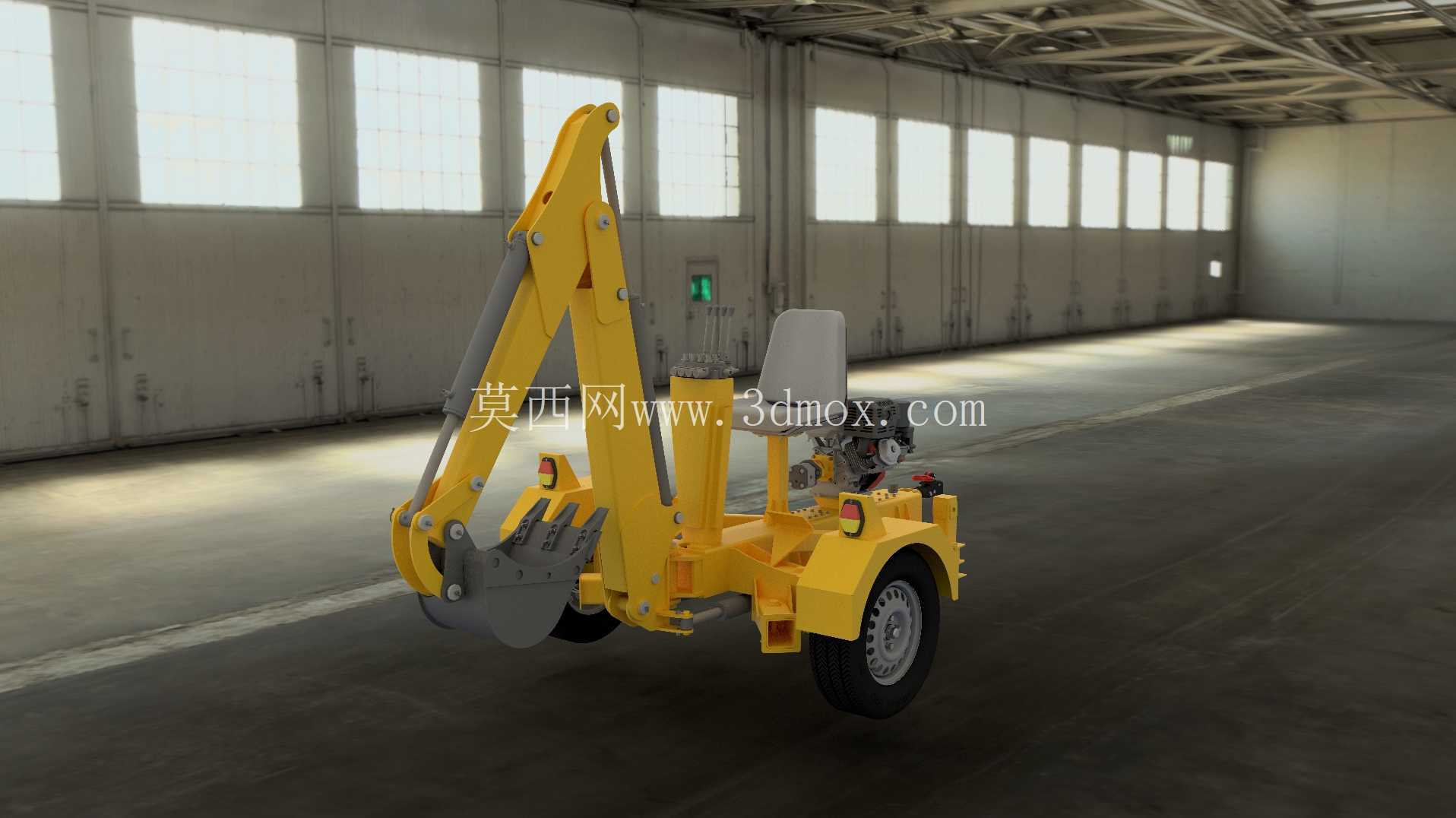

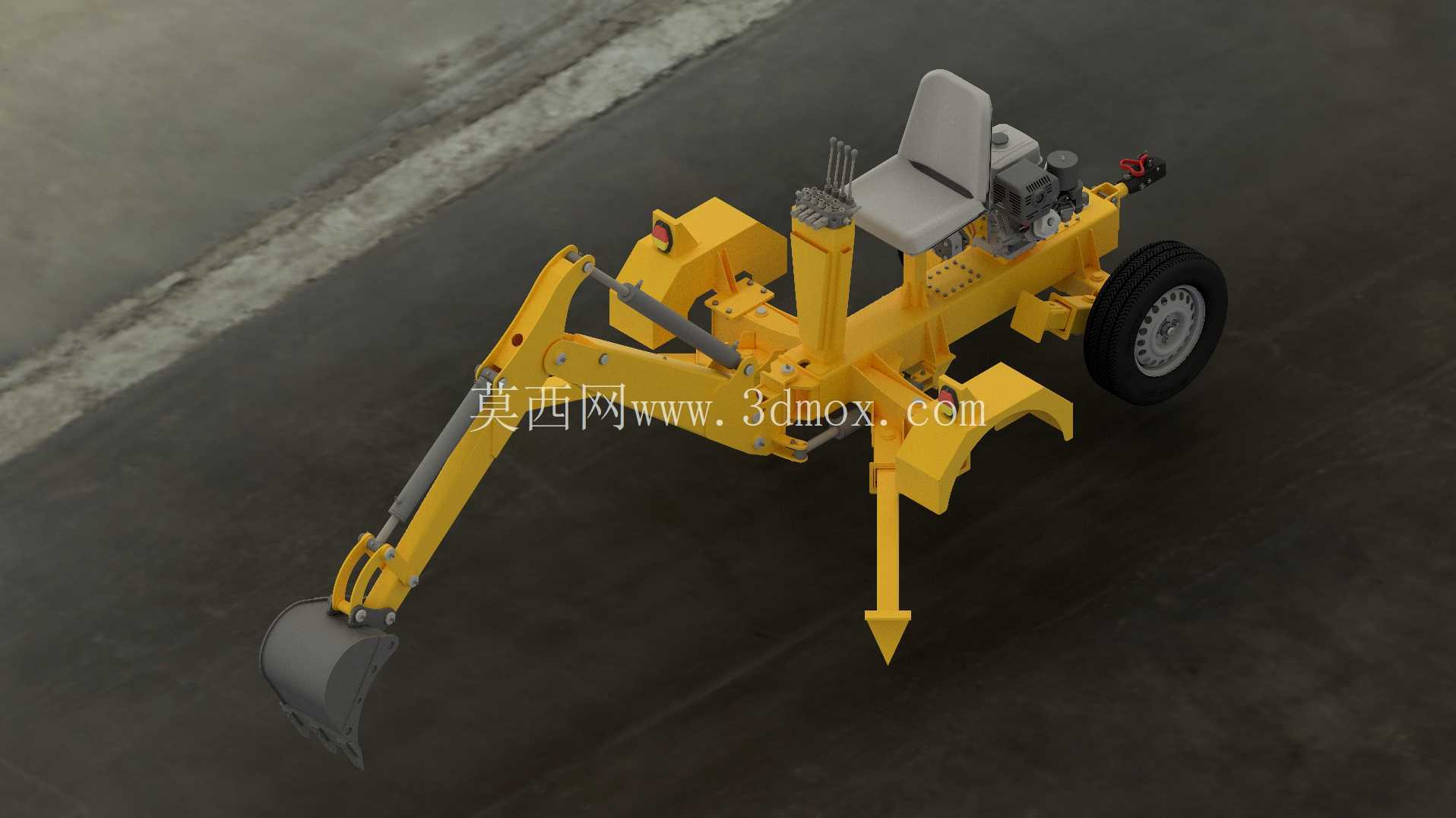

　　从三维结构看，黄色主机架承担动力单元、座椅、挖掘臂、轮轴和液压元件的安装基准。机架前部为挖掘工作装置，动臂、斗杆和挖斗依次铰接，各关节通过液压油缸驱动，能够实现举升、收斗、回转范围内挖掘和卸料等动作。动臂根部与机架铰接，铰点位置需要兼顾挖掘深度与运输状态高度：若铰点过低，挖斗收放时容易与地面或轮体干涉；若铰点过高，则整机重心抬升，拖挂行驶稳定性下降。斗杆长度决定沟槽侧壁附近的作业可达性，挖斗与斗杆之间的连杆机构用于放大铲斗挖掘力，并在收斗时保持合理切削角度。

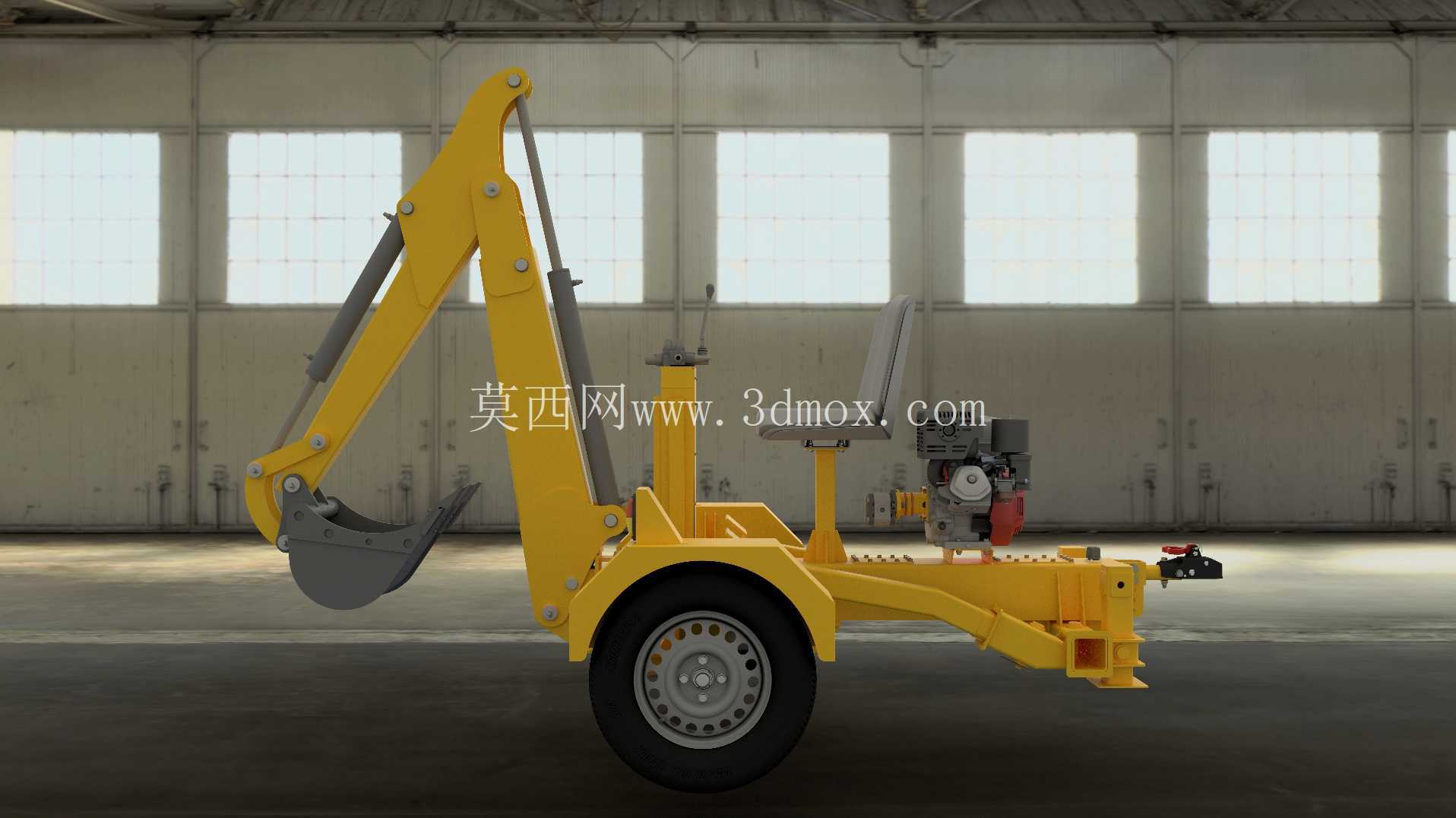

　　操作人员座椅布置在底盘中部偏上位置，前方为动力与液压控制区域，侧前方可观察挖斗轨迹。这种布局适合短时间、分散点位作业，人员能够直接观察铲斗入土位置，同时通过手动操纵杆控制各油缸动作。动力单元采用内燃机型式，为液压泵提供输入动力，液压油经阀组分配至动臂油缸、斗杆油缸、铲斗油缸及相关支撑油缸。建模时需要重点表达发动机、油箱、阀块、管路和油缸之间的空间关系，尤其是管路弯曲半径、接头避让和维修拆卸空间，避免在实际装配中出现软管与运动臂架摩擦。

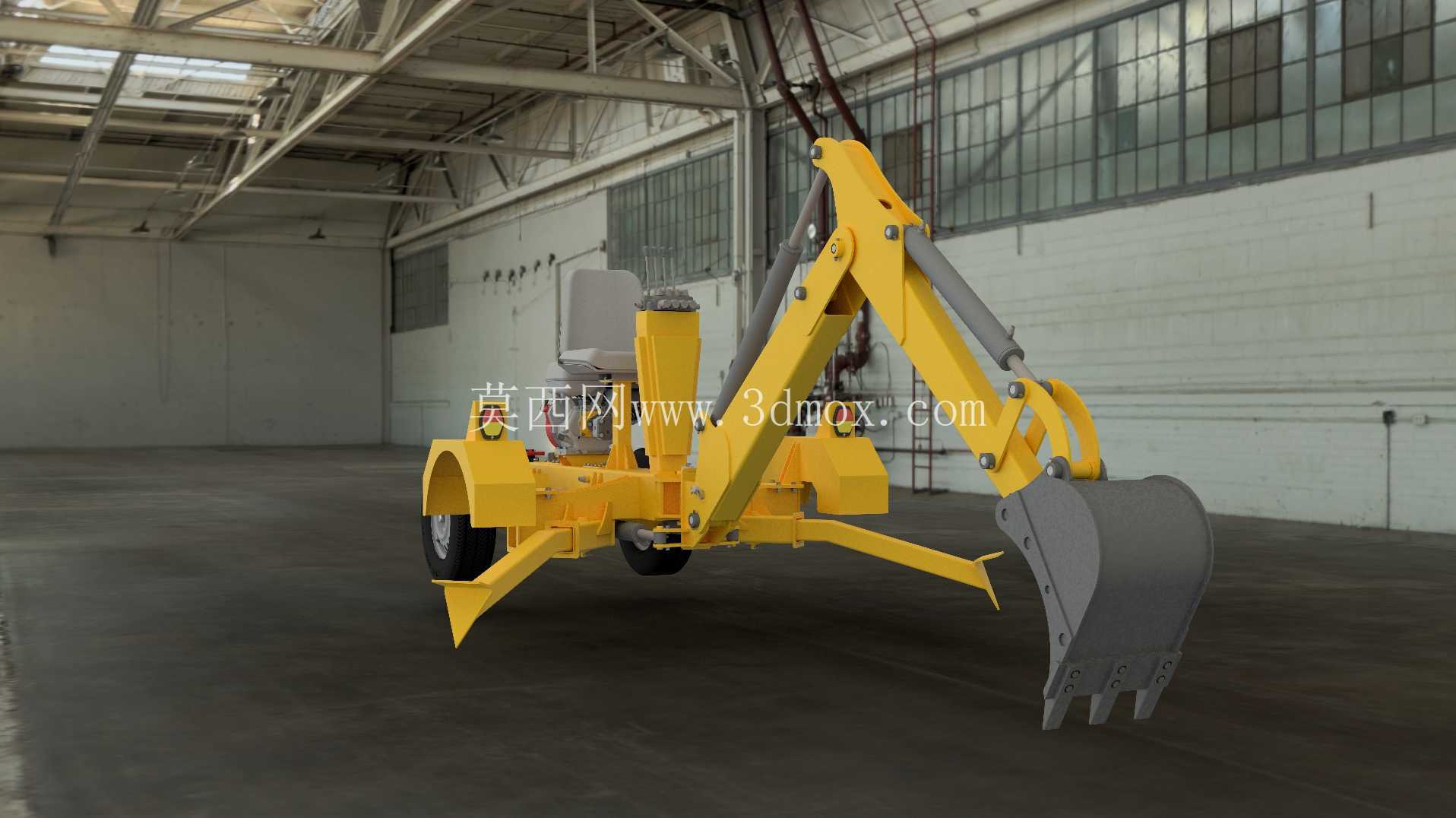

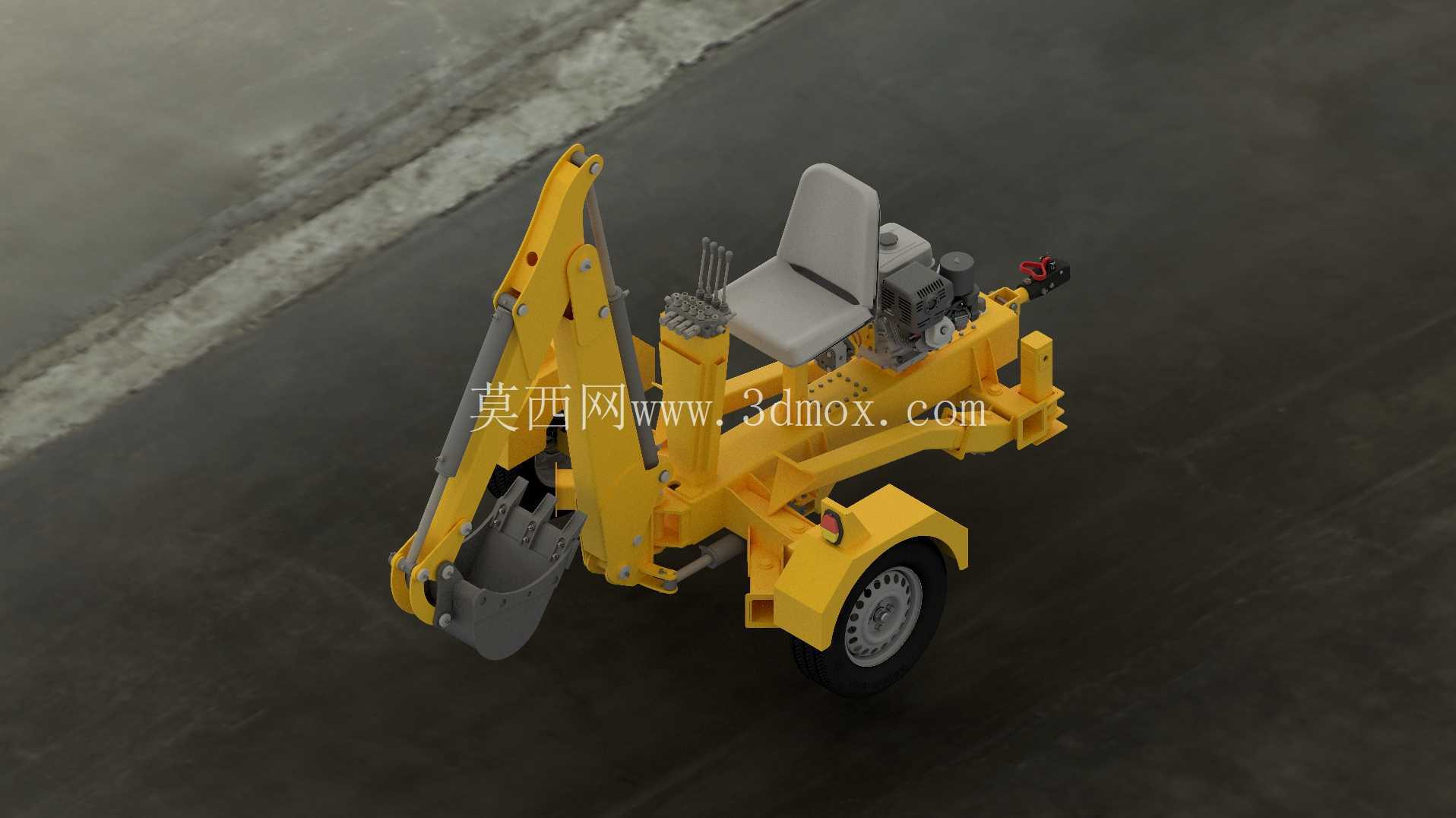

　　外形边界方面，设备在运输状态下应将挖掘臂收拢至机身前方或侧前方，挖斗靠近机架，使整机长度、宽度和高度满足轻型拖挂通行要求。轮距设计需与机架宽度匹配，轮胎外缘不应超过作业臂最大回转投影过多，以便通过乡村小路、园林步道和住宅后院通道。作业状态下，支撑构件展开后形成较宽的支撑多边形，挖掘臂侧向加载时，机架倾翻线由支撑点和轮胎接地点共同决定；因此支撑脚的位置、接地盘面积和可调高度直接影响边坡、沟边作业时的稳定性。

　　该类设备的设计重点不在大土方生产率，而在灵活转场、低接地压力和低成本维护。与固定式挖掘装置相比，它保留了完整的行走牵引接口；与大型挖掘机相比，它的回转半径、整机重量和作业幅度都明显缩小，更适合管线浅沟、树坑开挖、排水沟清淤、养殖场粪污清理以及小型土建维修。结构建模时，机架宜采用焊接框架思路，主梁承受牵引冲击和挖掘反力，侧板用于安装座椅、动力箱和液压阀组；轮轴附近需要加强，因为转场制动、路面颠簸和支撑落地都会在该区域形成复合载荷。挖掘臂各铰点应配置衬套或销轴润滑结构，斗杆与挖斗连杆处需保留拆装间隙，便于更换斗齿、铲斗或加装破碎、抓料等附属属具。液压油缸的两端铰接角度要随臂架运动全程检查，防止极限位置出现油缸死点、油管拉扯或机构自锁。

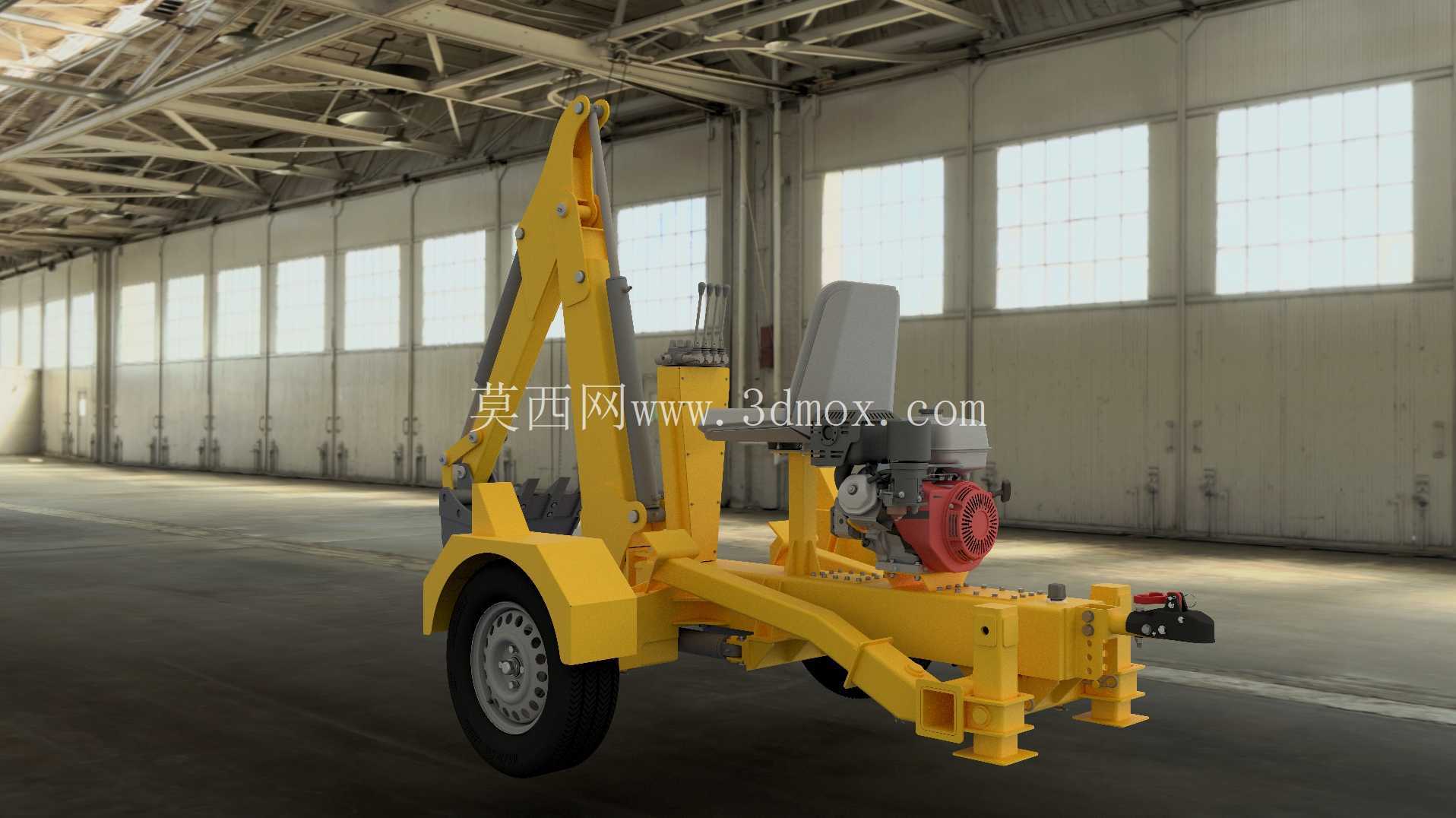

　　在安装边界上，动力单元周围应预留散热气流通道，排气管与液压油管、座椅保持安全距离；蓄电池或电气控制件应避开泥水飞溅区域。牵引连接点高度需与常用拖挂车辆匹配，连接架下方保留转弯时的摆动空间，防止牵引车辆转向时机架前端触地。整机收拢后，挖斗最低点、支撑脚最外点和灯光警示位置都应纳入外包络检查，确保道路拖运时不超出安全宽度，作业展开后又能获得足够的支撑跨距。
