多关节协作机械臂末端夹爪结构

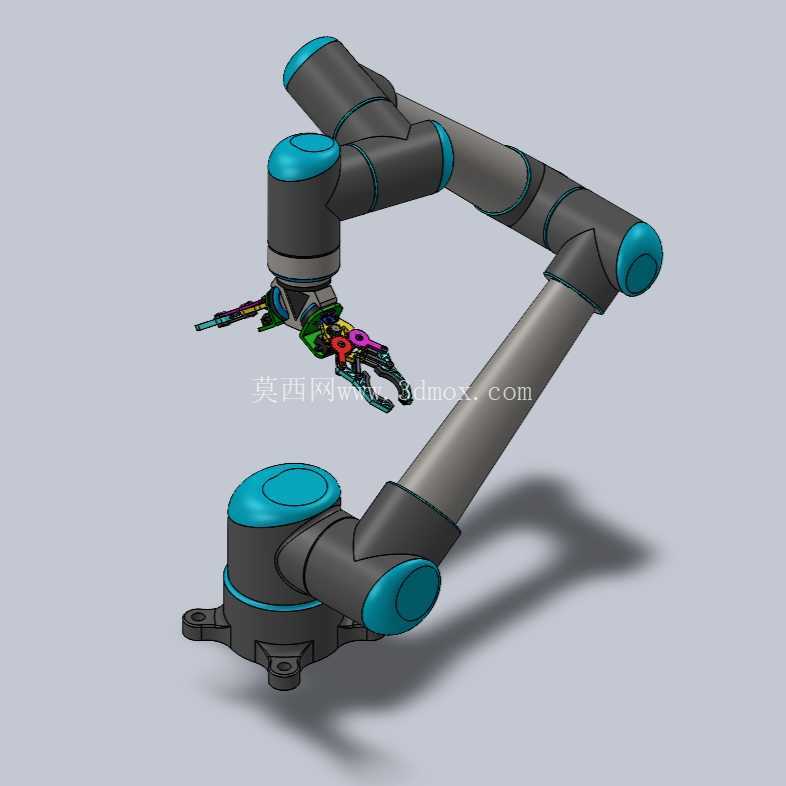

　　该三维结构呈现的是一套多关节串联式协作机械臂，末端配置柔性夹爪，整体采用底座固定、大臂小臂联动、腕部姿态调整的布局，适用于电子装配、实验室搬运、轻型工件上下料、教学演示以及小批量柔性产线中的取放作业。与传统大型工业机器人相比，这类臂体更强调近距离人机协同、低负载快速部署和任务切换便利性，因此在结构表达上需要同时关注关节运动范围、杆件干涉、末端执行器连接以及安装边界。

　　从实际用途看，机械臂的核心任务是将末端夹爪送达指定空间位姿，并通过夹爪完成抓取、搬运、定位或简单装配。底座承担整机倾覆力矩，底部法兰预留安装孔，可固定在工作台、支架或移动小车上；肩部关节提供大范围水平回转和抬升能力，肘部关节负责改变臂展折角，腕部两个关节则用于调整末端朝向。模型中各关节以近似圆柱模组表达，蓝色端盖对应关节外壳或轴端区域，灰色杆件承担臂段连接，这种分段方式有利于在三维环境中检查转动包络和线缆走向。

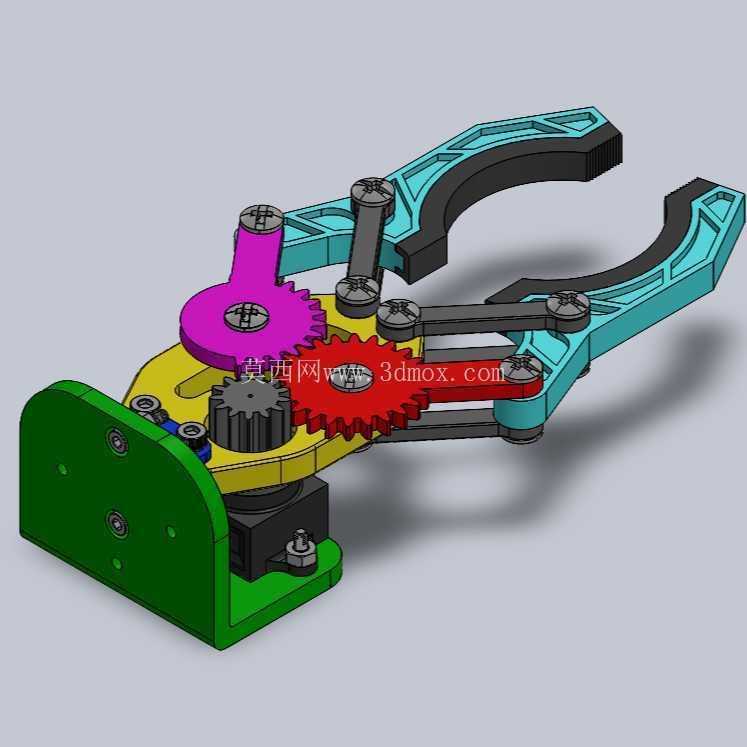

　　末端夹爪是该结构的功能重点。夹爪位于腕部法兰下方，采用多指式接触形式，指端带有彩色区分件，能够直观表现不同手指或铰接点的装配关系。夹爪通过连接座与腕部输出端对接，中间可容纳气动、电动或伺服驱动元件。对于轻型物料抓取，夹爪开合行程、指端长度和接触角度直接决定可抓取工件的尺寸范围；若用于异形件，还可在指端增加硅胶垫、真空吸盘或快换接口。建模时需要保证夹爪闭合状态下不与腕部壳体碰撞，张开状态下手指外侧不进入小臂运动包络。

　　设计思路上，这类机械臂通常优先控制臂体质量和关节惯量。大臂、小臂采用细长筒状外形，能够在保证抗弯刚度的同时减少自重；关节模组集中布置在回转轴线附近，使驱动质量更靠近关节中心，有利于降低动态负载。底座尺寸略大于臂杆直径，既提供稳定支撑，也为减速器、电机、控制板和走线通道留出空间。肩部与肘部连接处采用斜切过渡壳体，可在关节大角度弯折时避免杆件硬接触，同时让外形更符合协作设备圆润、少尖角的安全要求。

　　在运动校核中，需要重点分析肩部回转、肘部折叠和腕部翻转的组合姿态。机械臂完全伸展时，末端可达半径由底座中心到夹爪指尖的连续臂段决定；折叠作业时，小臂靠近大臂，夹爪应仍能保持对工作台近侧区域的访问。底座周边需预留维护空间，尤其是底部固定螺栓、关节接线和控制盒拆装位置。若安装在桌面上，台架厚度和螺栓分布圆要能够承受臂体全速伸展时产生的弯矩；若安装在线体旁，则应在侧面设置安全距离，避免腕部夹爪在回摆过程中进入人员操作区。

　　外形边界方面，模型的竖向高度由底座、肩部、折叠臂段和末端夹爪共同决定，水平占用范围则随关节姿态变化。直立收纳姿态占地较小，适合停机状态；伸展抓取姿态横向包络明显增大，适合产线布局时作为干涉检查依据。夹爪指尖到腕部法兰的距离会影响重复定位精度和负载能力，过长的末端工具会放大关节扭矩，因此在选型或改型时应把工具重量、工件重量和偏心距离一并纳入校核。

　　从结构建模角度看，该模型适合用于机器人工作站概念布局、末端夹具方案验证、运动轨迹演示以及自动化课程教学。通过保留关节轴线、法兰接口和夹爪铰接关系，可以进一步开展可达空间分析、抓取姿态验证、支架强度评估和周边设备干涉检查。对于工程人员而言，这类模型的价值不只在外观展示，更在于把臂段比例、关节位置、安装接口和末端工具之间的约束关系清晰表达出来，为后续详细设计和现场部署提供可靠的三维依据。
