多工位码垛机械人工位整线布局

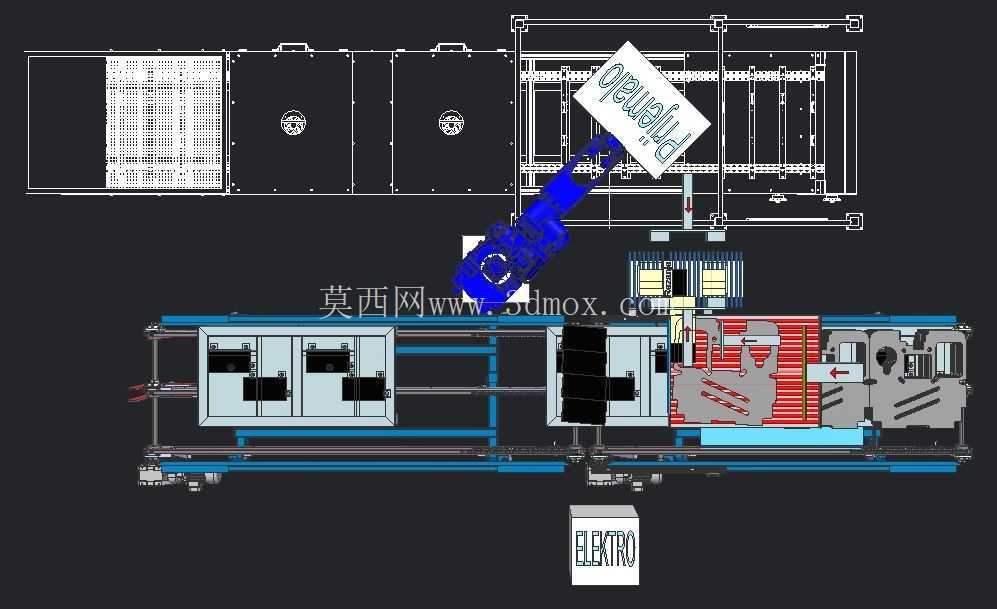

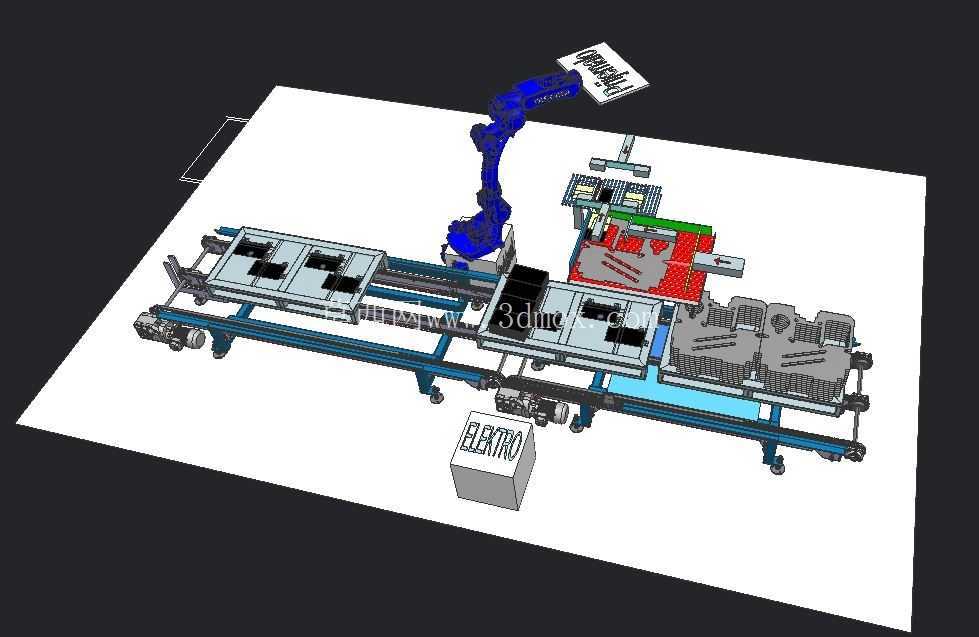

　　这套整线方案围绕箱体类工件的后段码垛工序搭建，核心执行端采用六轴多关节工业机器人，机器人搭载在可沿长向导轨平移的第七轴行走滑台上，以此扩大单台机器人的作业覆盖半径，替代多台固定工位机器人的高成本配置，在中小批量多工位产线里平衡节拍与投入成本。产线前段配置双段倍速链输送线，线体两侧预留工件定位阻挡工位，待码垛的箱体从上游工序流入后，由阻挡气缸抬升截停，配合侧边导向条完成粗定位，机器人末端可适配夹爪或真空吸盘，从输送线抓取工件后，按照预设垛型逐层码放在右侧托盘位。

　　托盘供给区域配置双层辊筒输送台，空托盘由人工或AGV送入上料位后，辊筒线自动将托盘输送至码垛站位，码垛完成的满垛托盘再沿辊筒线流出至下料位，全程无需人工进入机器人作业区搬运，既降低操作工的重复劳动强度，也规避人机混合作业的安全风险。布局阶段首先核算机器人的可达包络，行走轴的行程设置覆盖两个上料抓取位与两个托盘码垛位，滑台的重复定位精度控制在±0.2mm以内，保证机器人在任意停靠点位抓取、放料的位置偏差不会累积，避免垛型偏移塌垛。线体主体采用工业铝型材搭配碳钢焊接机架组装，输送面高度按照人机工程设定在750mm，既适配人工辅助补料的操作高度，也和车间常规AGV的顶升输送高度匹配，不需要额外增设过渡转接台。

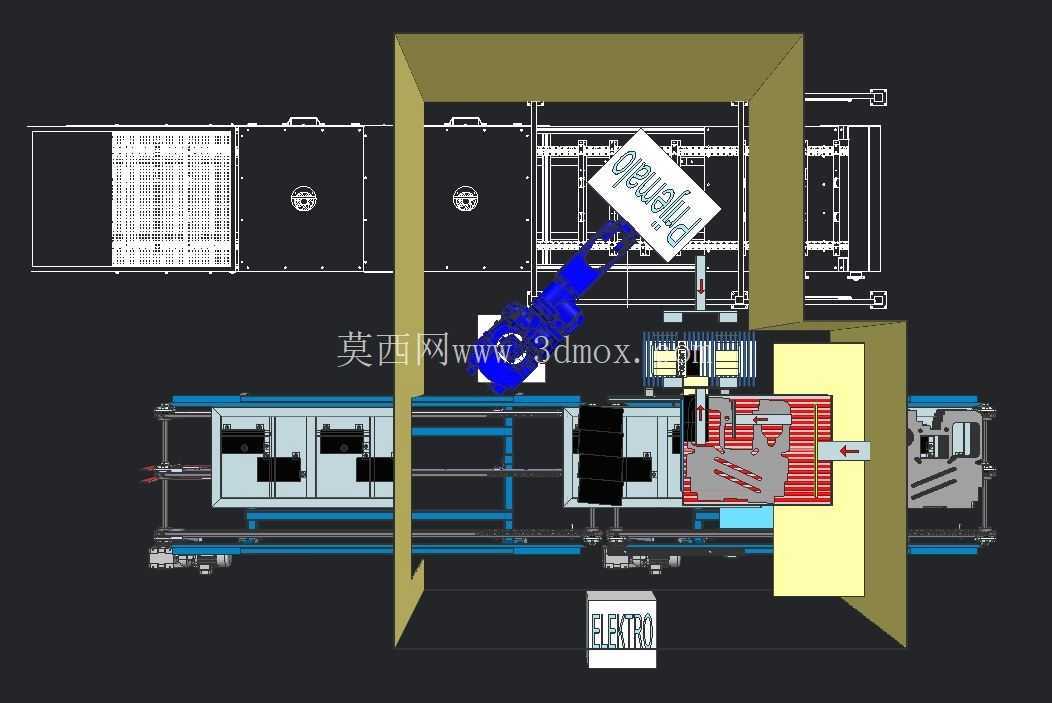

　　安全防护层面，机器人作业区域的外围预留安全围栏安装边界，围栏距离机器人最大运动轮廓保留不小于600mm的安全间隙，进出料口配置安全光栅，人员闯入防护区时机器人立刻触发安全停止，导轨滑台的两端设置机械限位块与缓冲器，防止滑台超程脱轨。末端执行器的设计兼容两种工件规格，夹爪的开合行程覆盖现场最小到最大箱体的尺寸范围，吸盘配置多区独立真空回路，即使单个吸盘接触不到工件表面，其余回路仍能保持足够吸附力，抓取不同重量工件时可在程序里切换对应吸力参数。整线的电控柜布置在产线侧方空位，柜内排布PLC、机器人控制器、伺服驱动器与气动阀岛，所有传感器线缆沿线槽布设，气管采用快插接头连接并预留维修余量，现场调试时可快速排查气路电路故障。

　　产线的安装地基要求平整，长向输送线的直线度调校误差控制在每米1mm以内，第七轴导轨的安装水平度不超过0.1mm/m，避免机器人行走过程中出现抖动偏差。这套工位布局可以直接对接前端开箱、装箱、封箱工序，也可独立作为成品出库码垛单元使用，适配食品、日化、五金零部件等行业的规整箱体码垛需求，方案里所有结构件的安装孔位、对接接口都做了标准化预留，后续更换工件品类时只需调整末端夹具与码垛程序，不需要大规模改动线体硬件。
