立式承压金属储液罐结构设计

　　该立式承压金属储罐主要面向中小型工艺系统中的介质暂存、缓冲、稳压与间歇供给场景，常见于水处理工段、化工配料单元、食品饮料生产线、制药辅助系统以及小型热力循环装置。罐体承担液体或低压气液混合介质的容纳任务，既可作为流程中的中间缓存容器，平衡前后设备流量波动，也可用于清洗液、工艺水、冷凝液或腐蚀性较弱物料的储存。与开放式储槽相比，这种封闭圆筒结构能够减少介质挥发、污染与外界杂质进入，同时承受一定内部压力，更适合连续化生产环境。

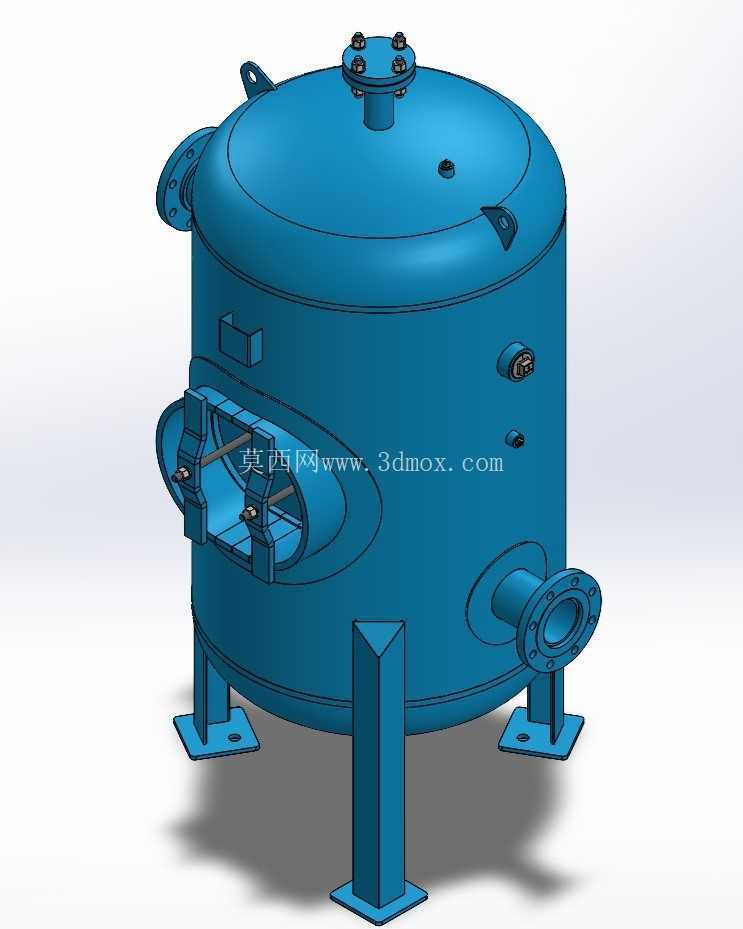

　　从结构布置看，主体采用立式圆筒加椭圆封头的形式，这种构型在承压容器中具有明显优势：筒壁环向应力分布均匀，封头过渡平滑，能够降低转角处应力集中；相同容积下，立式布置占用平面面积较小，便于在车间紧凑布局中与泵、管道、阀组和换热器配合。罐体下部设置三根支撑腿，支腿与筒壁之间通过垫板或焊接过渡件连接，底部开出地脚孔，可通过膨胀螺栓固定于混凝土基础或钢平台上。支腿高度将下封头与接管抬离安装面，为底部侧向管道连接、法兰紧固和检修操作留出空间。

　　罐顶布置有检修口与多个接口。顶部中央带螺栓紧固的盖板可作为人孔或手孔，用于内部检查、清洗和附件安装；周围小口径接口可接压力表、安全阀、排气阀、呼吸阀或仪表引压管。罐体侧面设有不同高度的接管，其中较大口径法兰接口用于介质进出或循环回流，侧下方接口适合排污、排空或泵吸入口连接。侧向开设的带压紧结构人孔便于人员观察内部焊缝、衬层或积存物，也可在维护时进入清理。各接管端部采用法兰连接，法兰盘上螺栓孔均布，便于与标准管道、阀门和垫片快速配对。

　　建模时需要重点控制罐体壁厚、封头曲率、接管开孔位置和法兰方位。圆筒与封头之间采用环向焊接结构，接管与筒体相交处应体现补强思路；对于直径较大的开孔，工程上通常通过增加接管壁厚、设置补强圈或采用整体补强锻件来降低开孔边缘应力。支腿不能简单与筒壁尖角相交，应在连接区域增加垫板，使载荷由局部点接触转化为面接触，避免支座反力造成壁板局部凹陷。地脚板尺寸需结合螺栓规格、基础混凝土强度和设备满载重量确定，既要满足安装固定，也要考虑检修时的拆装空间。

　　外形尺寸与安装边界方面，罐体直径决定平面占位，顶部人孔、法兰和吊耳构成上方检修空间，侧面人孔与管道接口则决定侧向操作距离。布置设备时，不能只按筒体外径预留位置，还应在法兰外侧留出扳手转动空间、阀门操作空间和管道热位移余量；顶部需预留开启人孔盖、安装安全阀及仪表的高度；底部排污口下方应留有积液盘或排放管接入位置。罐体上部设置的吊耳用于车间吊装和就位，吊耳位置应尽量靠近重心垂线，避免起吊时罐体明显倾斜。

　　在实际选型中，储罐容积通常依据介质停留时间、泵吸入条件、批次处理量和系统波动周期确定。若用于泵前缓冲，接管高度应保证有效吸液深度，防止漩涡带入气体；若用于压力稳压，则需校核罐体设计压力、安全阀整定压力和接口密封等级。筒壁材料可根据介质特性选用碳钢、不锈钢或衬里结构，法兰密封面形式则随压力等级和介质性质选择突面、全平面或凹凸面。模型完整表达了筒体、封头、支腿、地脚板、人孔、法兰接管、吊耳及顶部附件的相对关系，可用于管道布置碰撞检查、设备基础条件提资、检修空间校核以及压力容器方案沟通。

　　从制造角度看，该类储罐通常由钢板卷制筒节、冲压封头、焊接接管和装配支座组成。三维结构能够帮助设计者提前发现法兰干涉、人孔开启受阻、支腿与底部管线冲突等问题，也便于在工程图中展开焊缝位置、支座方位和接管坐标。对于需要进行强度计算的场合，模型还可作为有限派分析前处理基础，将筒体、封头、开孔和支座区域划分网格，评估内压、液柱静压、风载与地震载荷下的应力分布，从而使储罐在满足储存功能的同时，兼顾承压安全、安装便利和长期维护。
