发那科重载六轴工业机器人本体结构

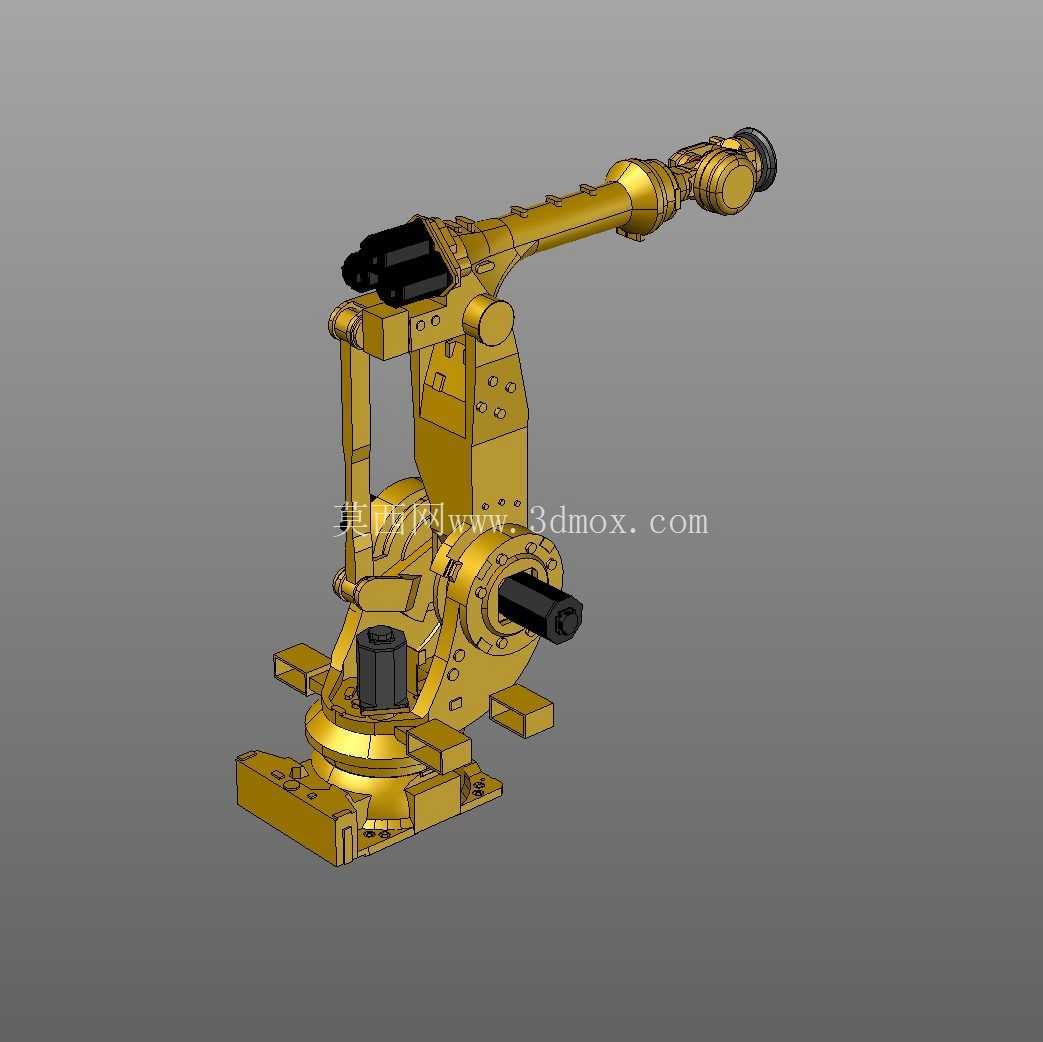

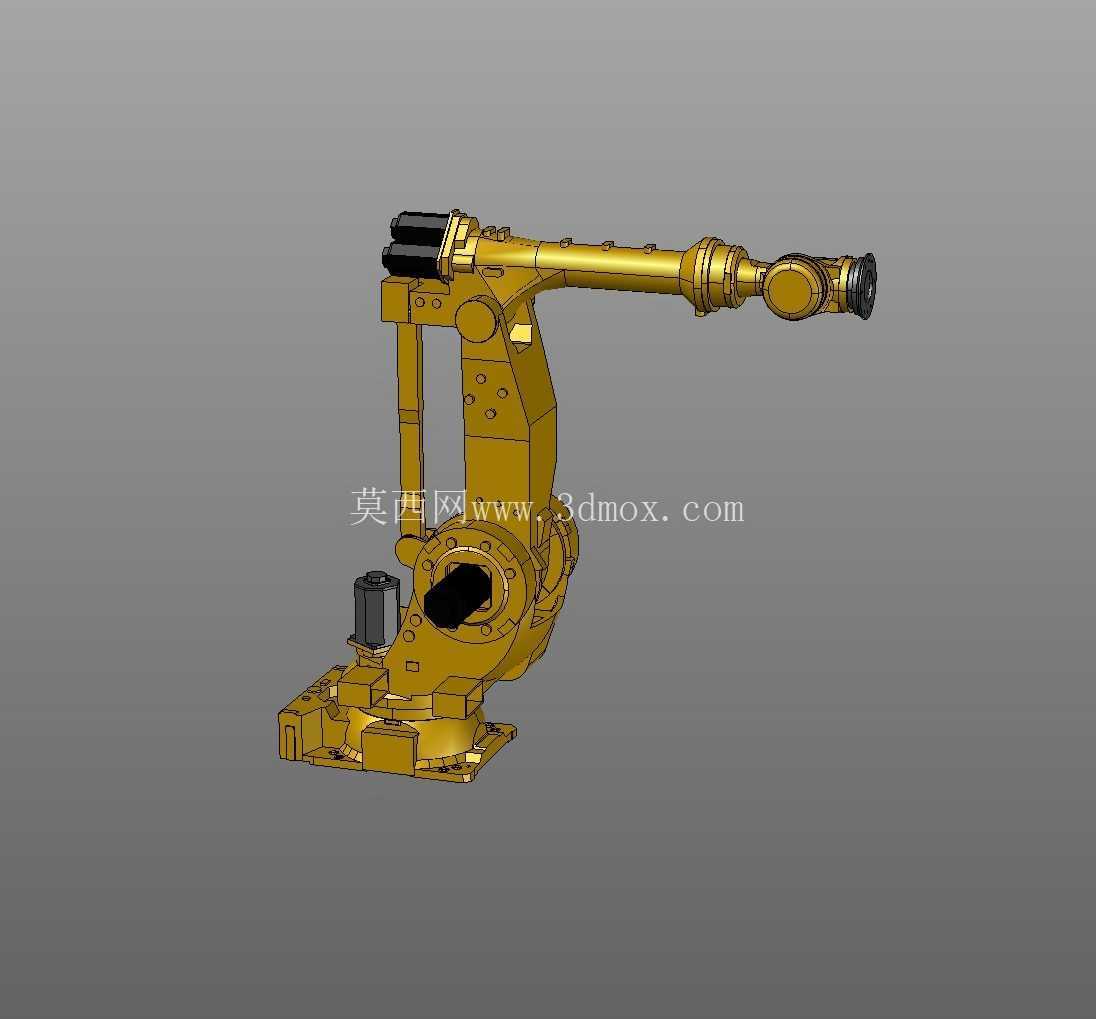

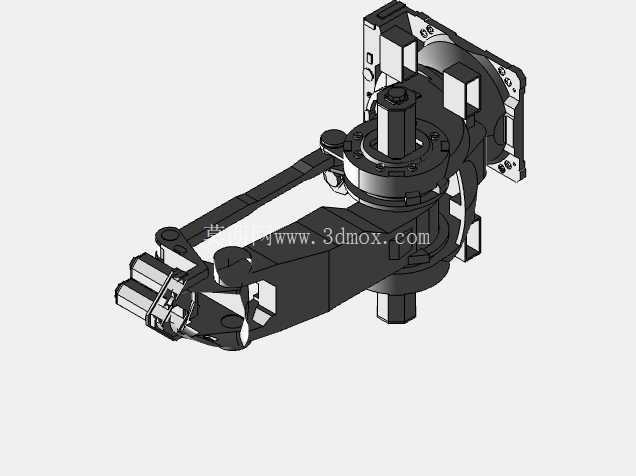

　　该套三维数模完整还原了发那科M-900iB/360型重载六轴工业机器人的本体机械结构，从底座安装面、腰部回转支承、大臂俯仰铰接、肘部传动腔体、小臂联动杆系到腕部三轴正交输出端均按实机装配关系搭建，各关节处的伺服电机安装位、减速器配合止口、管线包覆走向、外部走线支架与末端法兰连接孔位均有明确几何表达，可直接用于自动化产线规划阶段的设备干涉校核、工位布局仿真与周边工装适配设计。

　　在整车制造场景中，该级别360公斤有效负载的机器人常承担白车身点焊任务，焊枪连同供水供气线缆、伺服修模器的整体重量恰好落在其额定负载区间，紧凑腕部设计可伸入车身侧围、门框内侧等狭窄空间完成焊点作业，不会因腕部轮廓过大与冲压件发生磕碰；在工程机械零部件产线里，它可直接抓取重型铸件、锻件毛坯，在机床上下料工位间完成转序，大臂伸展覆盖范围能够兼容多台加工中心并排布置的工位间距，无需额外增加行走轴即可覆盖上下料点位。在物流分拣与重型码垛场景中，它可搭配定制夹爪搬运整箱重载零部件、金属卷材托架，六轴联动的姿态调整能力相比传统四轴码垛机更适配异形工件的翻转、倾斜放置需求。

　　设计层面，该机型采用经典的平行四连杆配重结构，小臂驱动连杆隐藏在大臂后侧腔体内，一方面将肘部驱动电机的载荷通过杆系分散传递至腰部基座，降低大臂悬臂段的弯矩负载，提升高负载工况下的重复定位精度；另一方面外露运动构件更少，现场作业时人员误触碰运动连杆的风险显著降低，外围安全防护围栏的布设距离可适当压缩，节省产线占地面积。底座采用大面积方形安装法兰，预留多圈地脚螺栓孔与定位销孔，现场安装时可直接与预制混凝土地基或钢结构重载底座对接，安装面平面度要求、螺栓锁紧扭矩区间均可在数模中直接量取参考；腰部回转支承采用大直径交叉滚子轴承结构，可承受大臂全伸状态下的倾覆力矩，即便末端挂载偏心负载，回转过程也不会出现刚性不足引发的抖动。

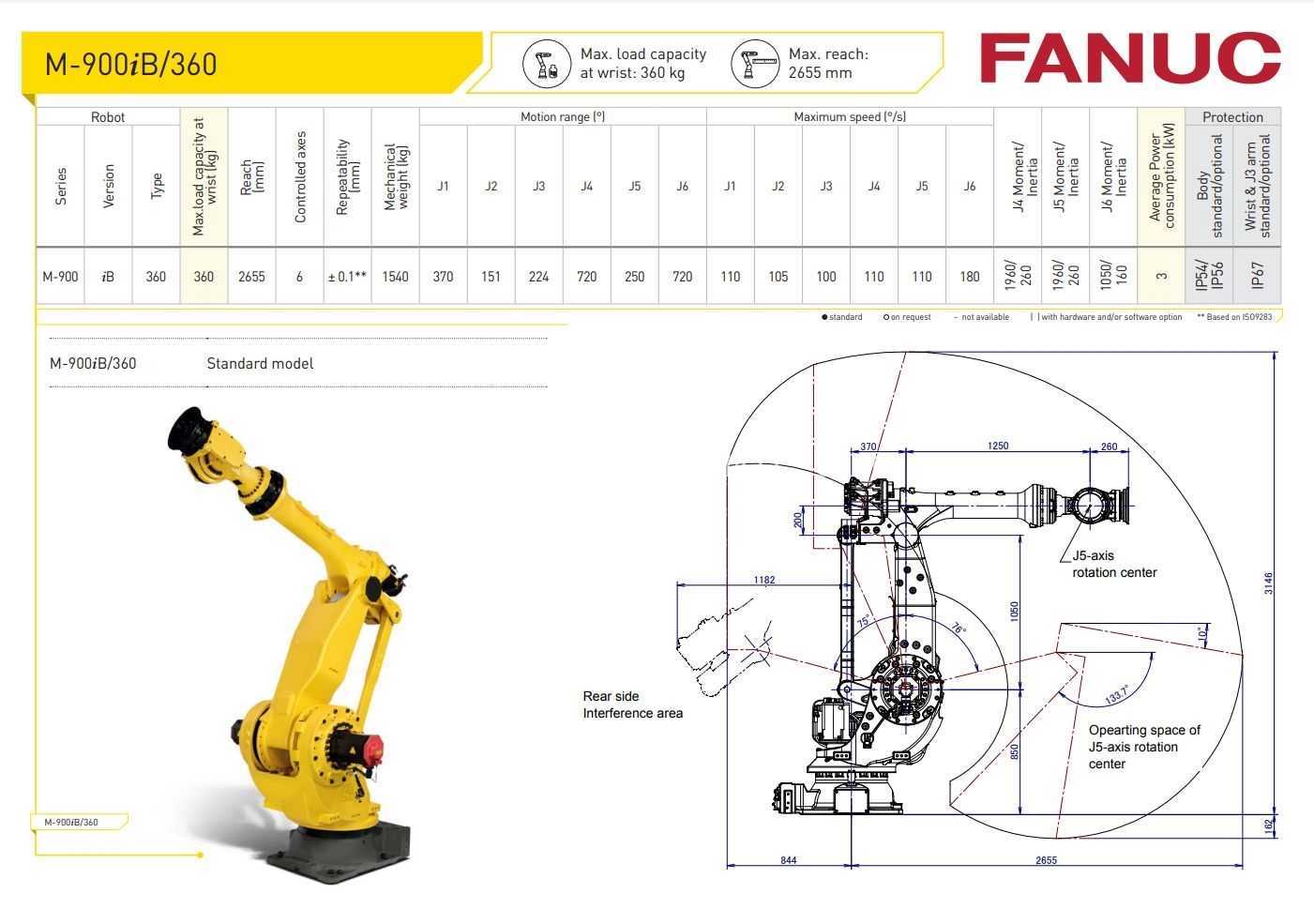

　　整机外形轮廓在数模中可直接提取包络尺寸，最大作业半径覆盖近三米的工作区间，底座安装边界的长宽尺寸、腰部最低回转高度、大臂俯仰极限角度对应的顶部安全净空都可通过三维测量快速获取，做产线数字化布局时，可直接将该模型导入工位场景，模拟机器人全行程运动轨迹，提前排查与周边安全围栏、物料托架、机床防护门的干涉点。腕部三个关节采用中空走线设计，末端应用的焊枪线缆、夹爪气管与传感器信号线可从腕部中心空腔穿过，避免外部管线随关节反复弯折出现磨损，外部配套的管线包支架沿大臂侧面固定，数模中也还原了管线弯折的最小曲率约束，设计附属管线走向时可直接参考预留的安装卡扣位置。各关节的配合面、密封端盖、紧固螺栓组均按装配层级拆分，结构工程师做同类型重载机器人方案对标时，可直接参考其关节支承跨距、加强筋布置思路：大臂与小臂的铸件腔体均采用网格状加强筋布局，在保证整体刚性的前提下尽可能降低臂体自重，提升动态运动响应速度。针对需要做机器人离线编程的场景，该数模的各关节旋转轴定义清晰，可直接设置各轴运动限位，模拟现场实际可达姿态，避免编程阶段出现超出关节软限位的路径点，大幅缩短现场调试周期。
