二十英尺高立方标准货运集装箱

　　高立方集装箱在常规二十英尺干货箱基础上加高箱体净高，主要面向轻泡货、容积敏感货的海运、铁路与公路联运场景。做堆场布置、舱内配载或厂区周转方案时，不能直接套用标准箱高度，需要先核对加高箱体与舱口围、龙门吊吊具起升限位、平板车承载面之间的垂直间隙，避免堆码和转运时发生干涉。

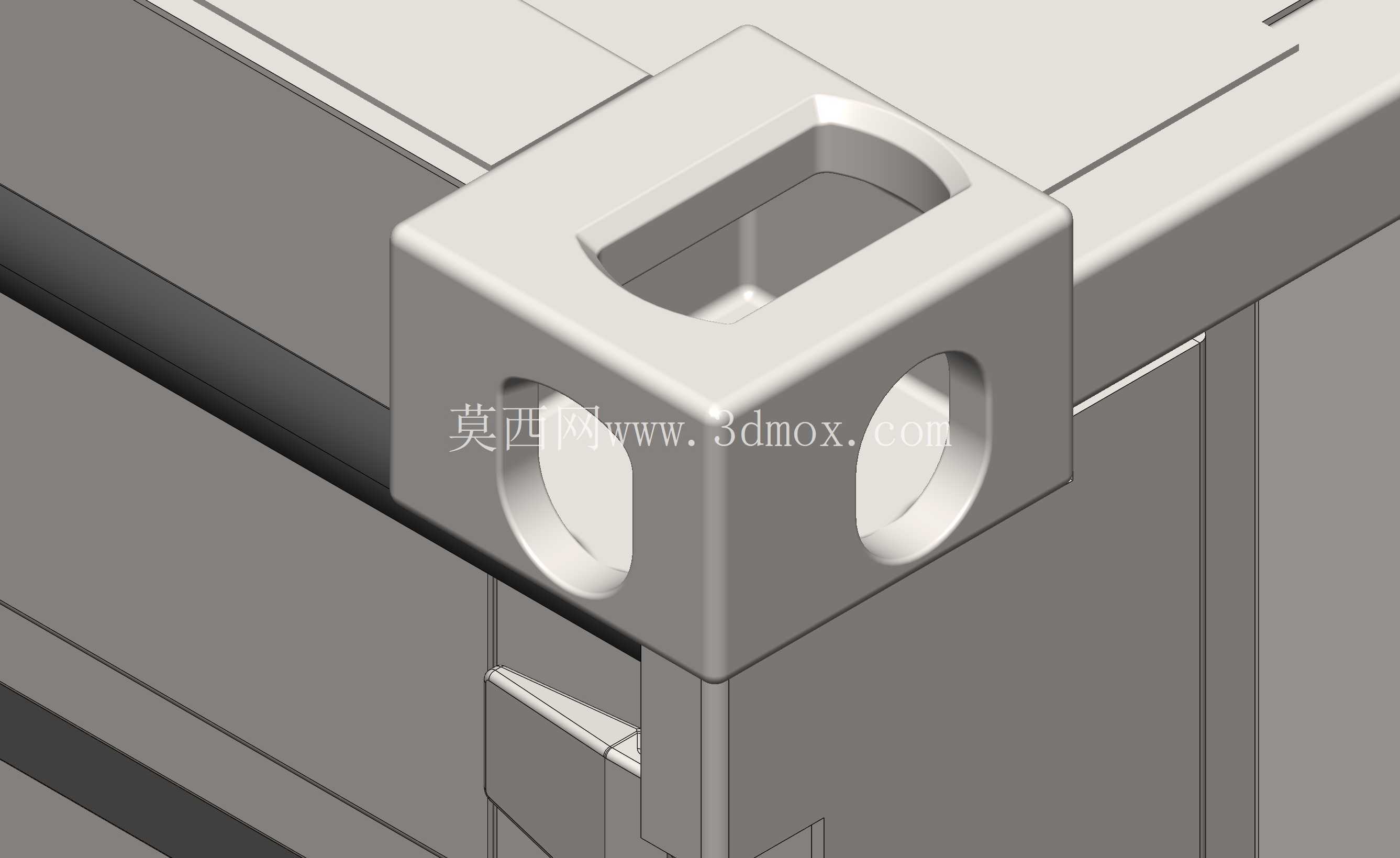

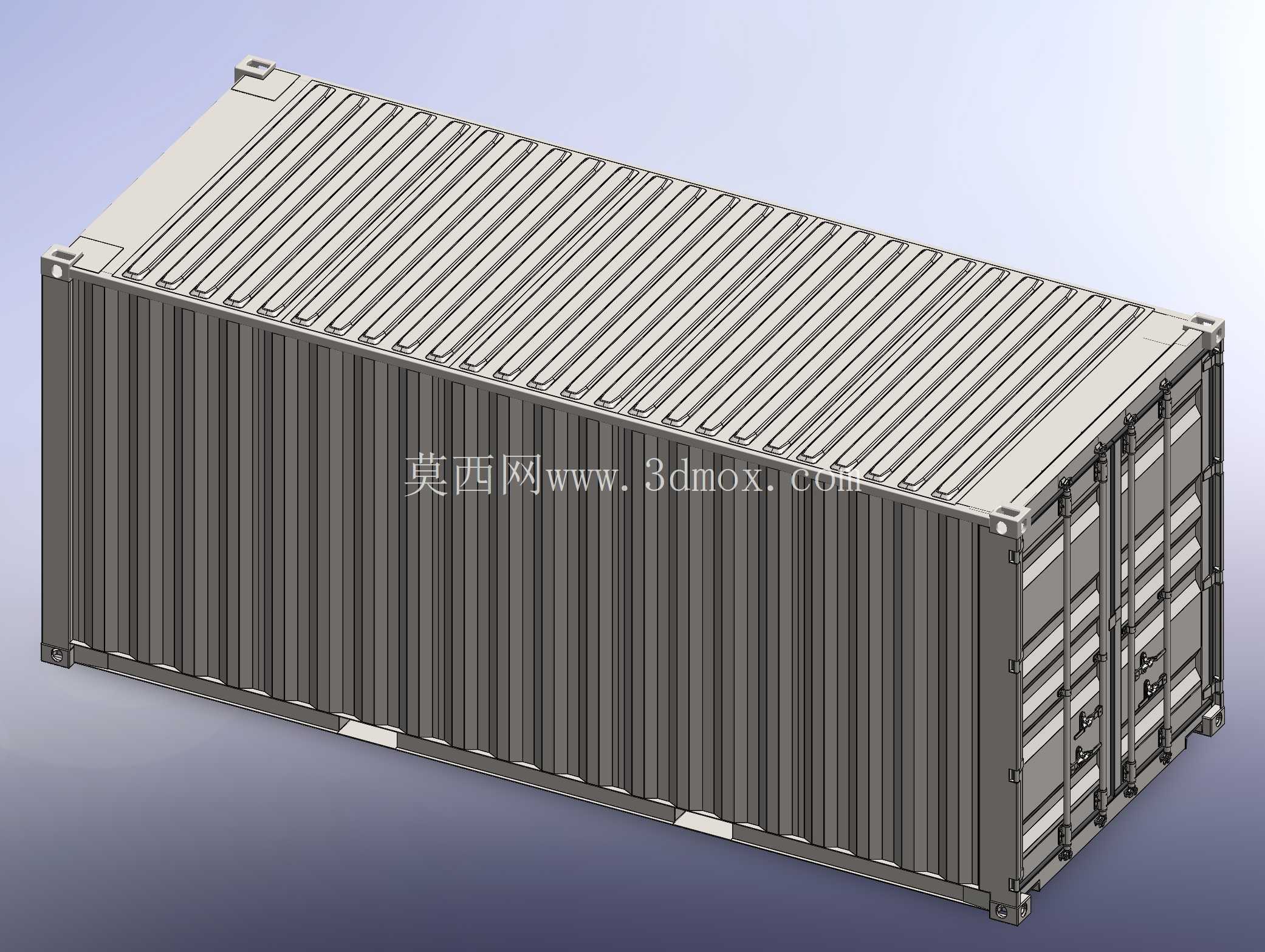

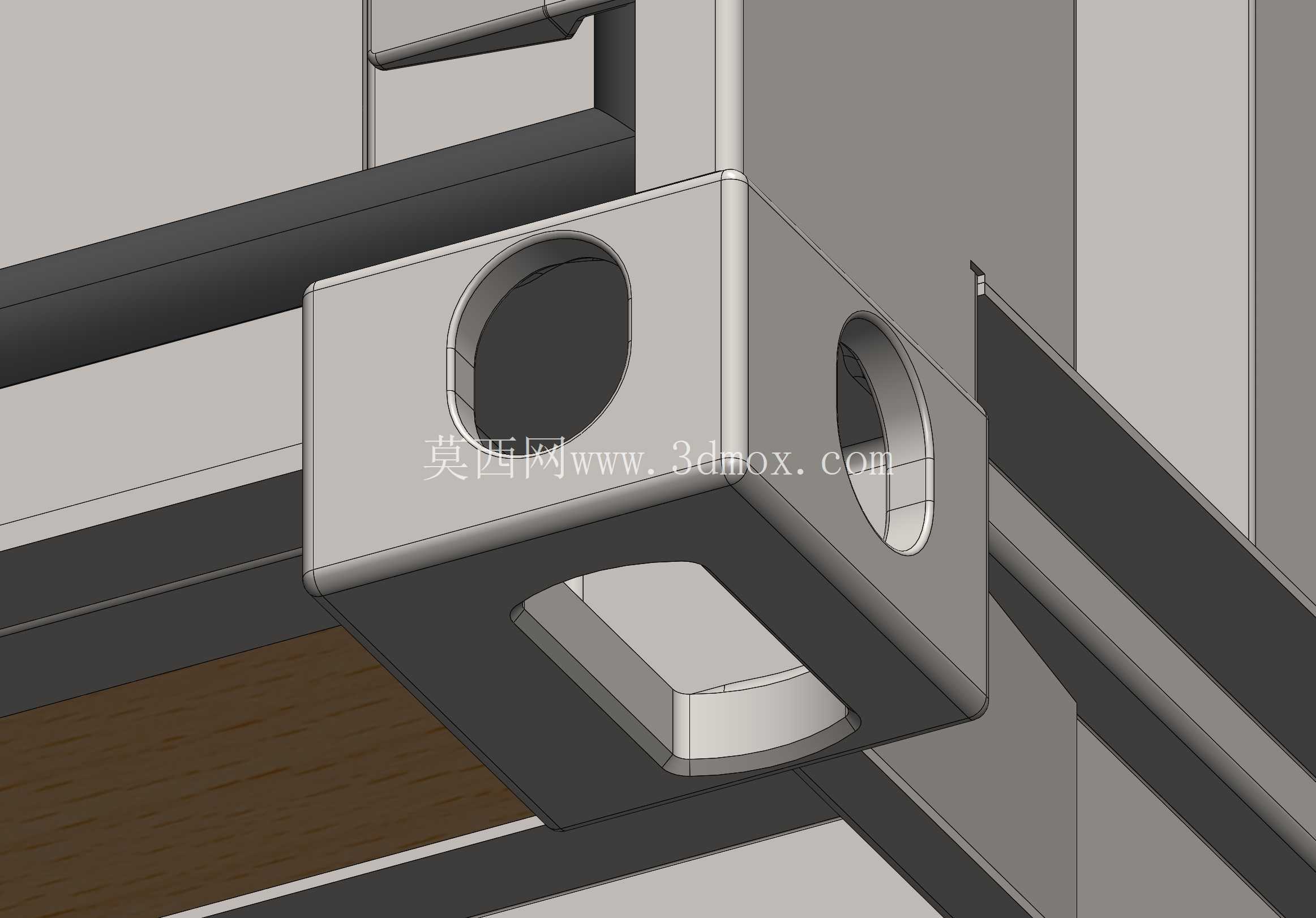

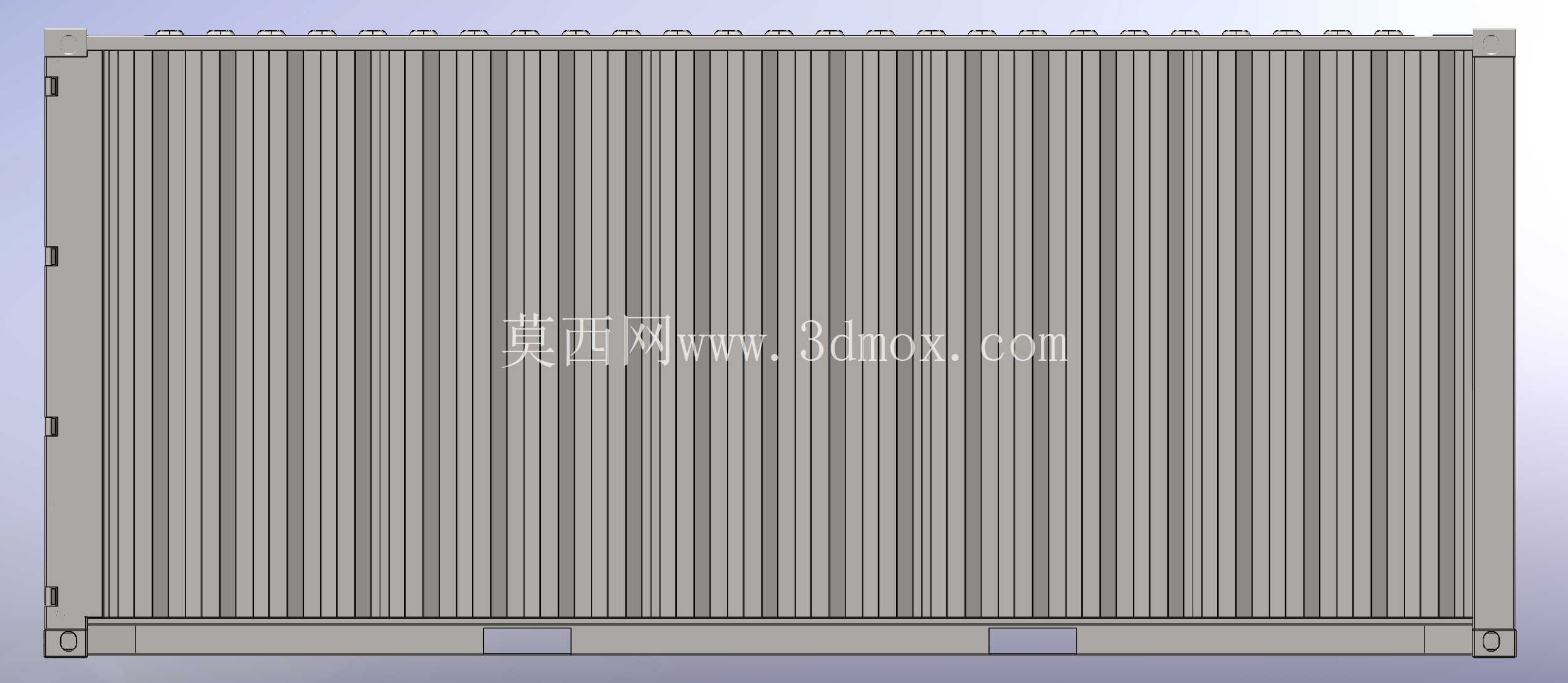

　　这套结构围绕ISO容器的承载逻辑展开。箱体采用波纹钢板作为侧壁、端壁与顶板的主体，波纹压型不仅提高薄板的面外刚度，也在堆码、起吊和绑扎工况下分散载荷。底架由底横梁、侧梁与木地板或钢地板组成，承担叉车进出、货物均布载荷以及角件之间的起吊反力。八个角件是全箱的定位与传力核心，堆码时上下角件对中，扭锁或桥锁将相邻箱体连接，船舶横摇、竖摇产生的力都通过角柱、角件一路传递到舱底或下层箱体。

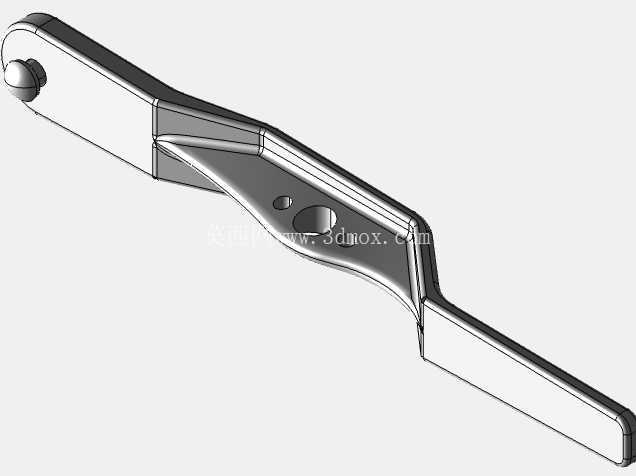

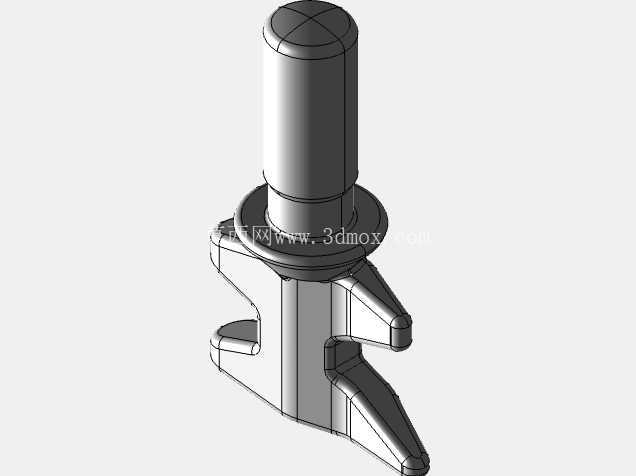

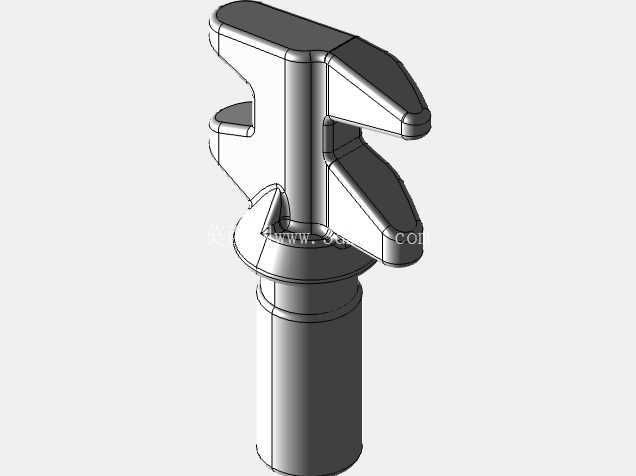

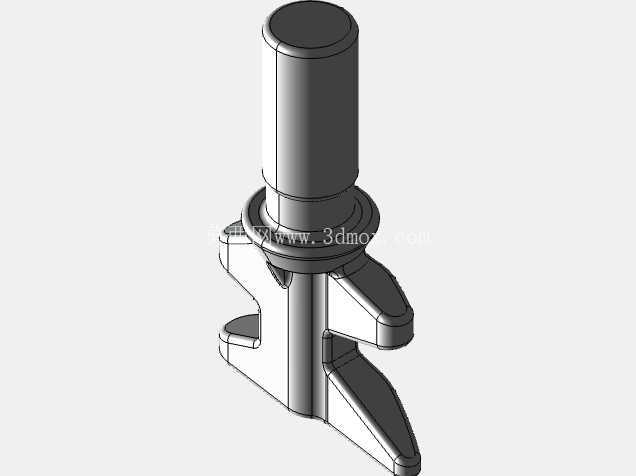

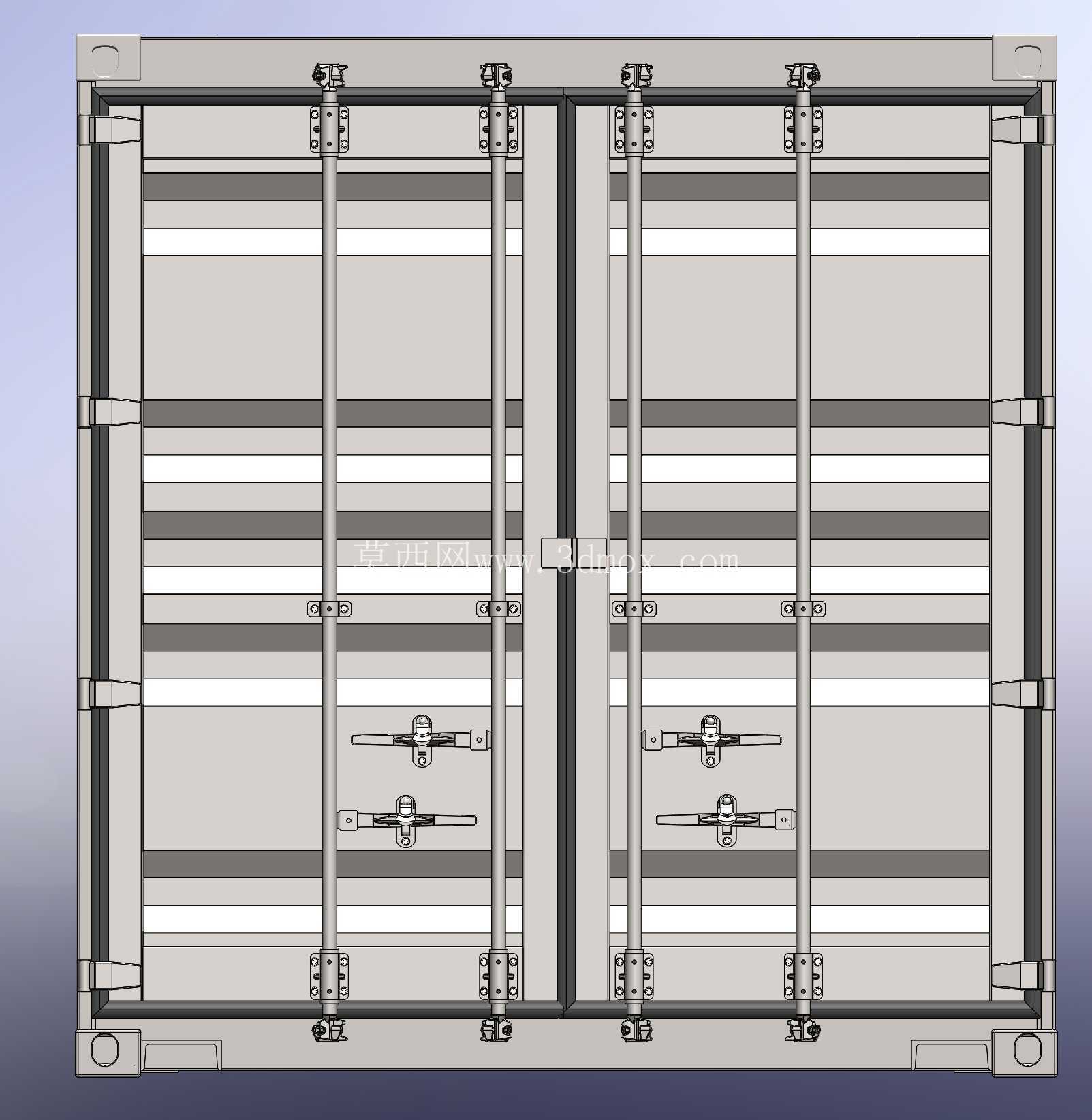

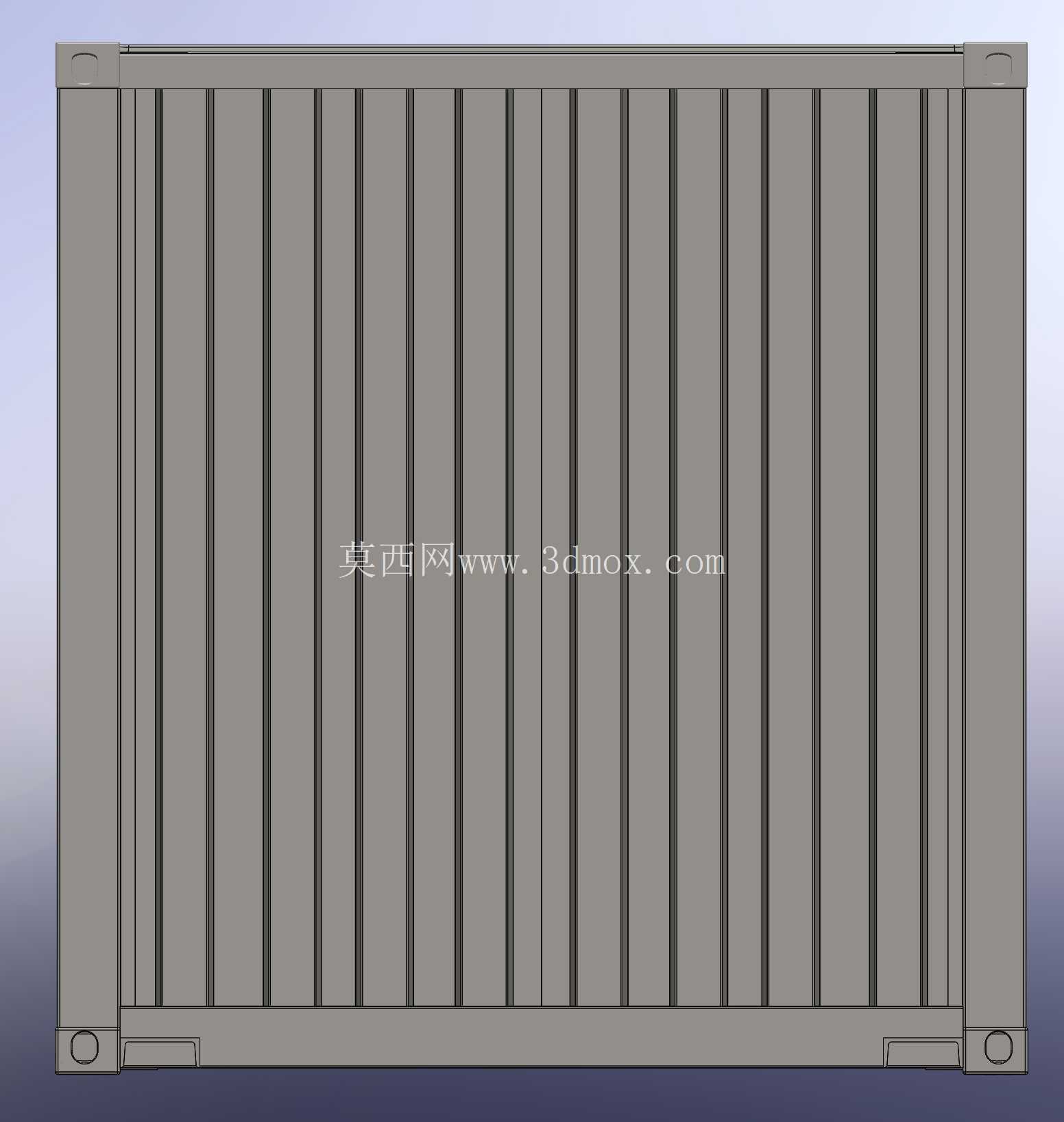

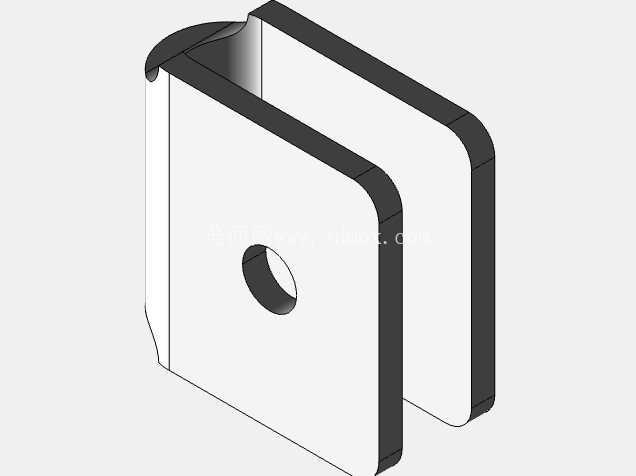

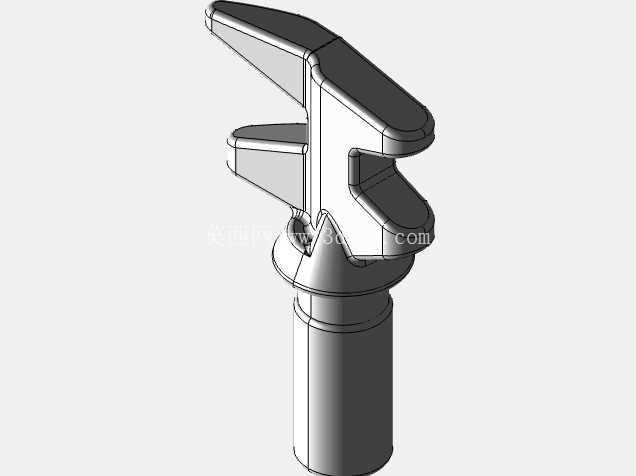

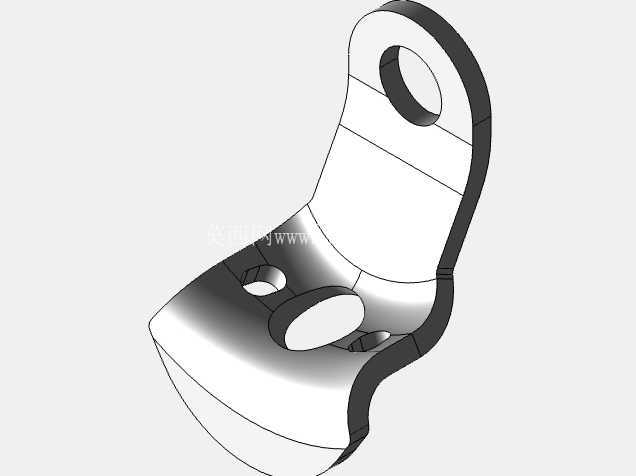

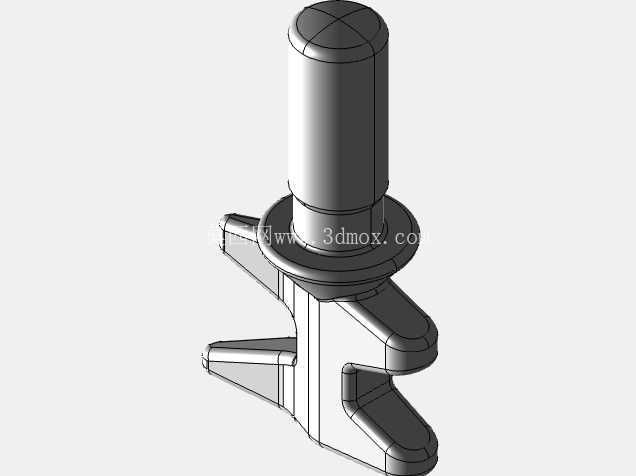

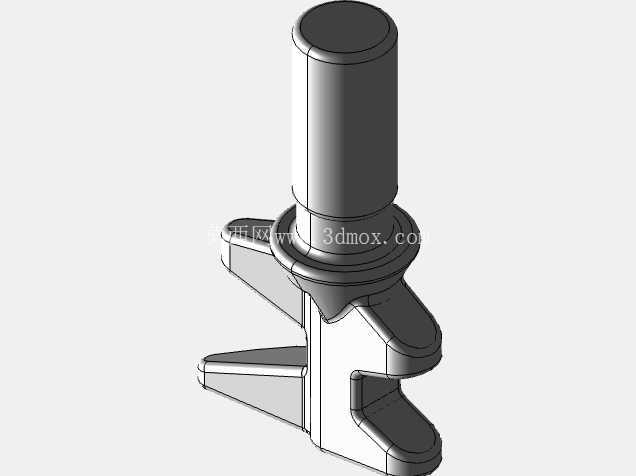

　　端部双开门是日常装拆货的主要通道。门叶围绕铰链转动，锁杆、凸轮和锁座配合实现多点压紧，关闭后能保证门缝处的防雨与密封。建模时铰链轴线、锁杆回转中心和门叶开启轨迹需要单独校核，尤其在门后布置登车桥、充电设备或改装成储能舱、设备方舱时，门扇全开后的外伸范围会影响作业通道宽度。若后续要在侧壁增设通风器、电缆穿舱件或检修门，应避开主波纹受力区，并在开孔周边补强，不能随意切断角柱到底架的传力路径。

　　外形边界以二十英尺箱长为基础，长度约6058mm，宽度约2438mm，高立方方案高度约2896mm。长度方向的角件中心距决定了船舶格槽、铁路锁座和卡车扭锁的适配位置；宽度方向要考虑船舱导槽间隙以及公路运输的外廓限制；高度方向则是高立方箱与普通箱最关键的差异，舱内堆层、雨棚净高、库门高度都要按加高值重新核算。箱底叉车槽、起吊点和绑扎环的位置也应保留，便于空箱堆高机、正面吊和港口吊具作业。

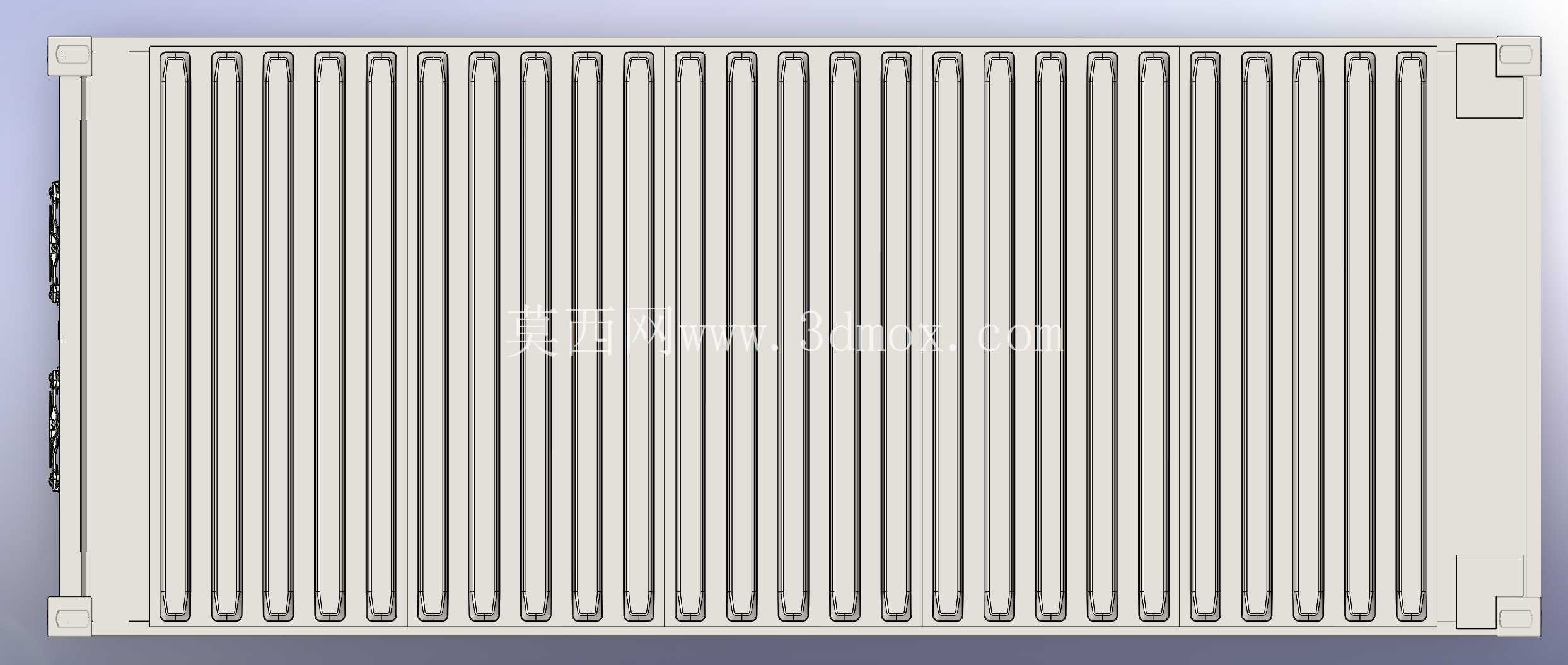

　　从三维结构设计角度看，这类箱体不能只画一个封闭外壳。侧壁波纹的节距、波深和板厚变化，角柱与顶底侧梁的焊接关系，门板加强筋、门胶条槽、角件铸造圆角以及顶板排水坡度，都会影响后续工程算量和改装设计。把箱体用于预制舱、移动实验室、应急电源间或模块化建筑时，内部还要预留设备底座固定点、电缆桥架走向、空调外机支架和通风散热空间；外表面保温层、蒙皮或外挂附件会进一步改变外形尺寸，配载前需连同附件一起建立包络体。

　　实际建模可先按角件定位建立整机基准，再搭建底架、角柱、顶梁和门板框架，最后铺设波纹板、锁杆、铰链与密封件。这样处理有利于在方案阶段快速检查堆码干涉、开门空间、吊装姿态和运输边界，也便于把通用箱体平台衍生为普通干货箱、双侧开门箱或设备集成舱。结构评审时应重点关注角件区域的连续性、波纹板与梁柱的连接、门系统刚度以及加高后重心变化对堆码稳定性的影响，使模型既能表达外观，也能支撑载荷传递路径和现场布置判断。
