标准二十尺干货海运集装箱结构

　　二十尺标准干货箱是国际联运体系中使用频率最高的单元化承载装备之一，常见于港口堆场、铁路中心站、公路甩挂运输、厂区周转以及临时仓储场景。它的核心作用并不只是一个简单的金属外壳，而是把零散货物约束为可吊装、可堆码、可转运、可交接的标准化载荷单元，使船舶舱格、岸桥吊具、堆场叉车、集装箱挂车和铁路平车能够围绕同一外形接口组织作业。

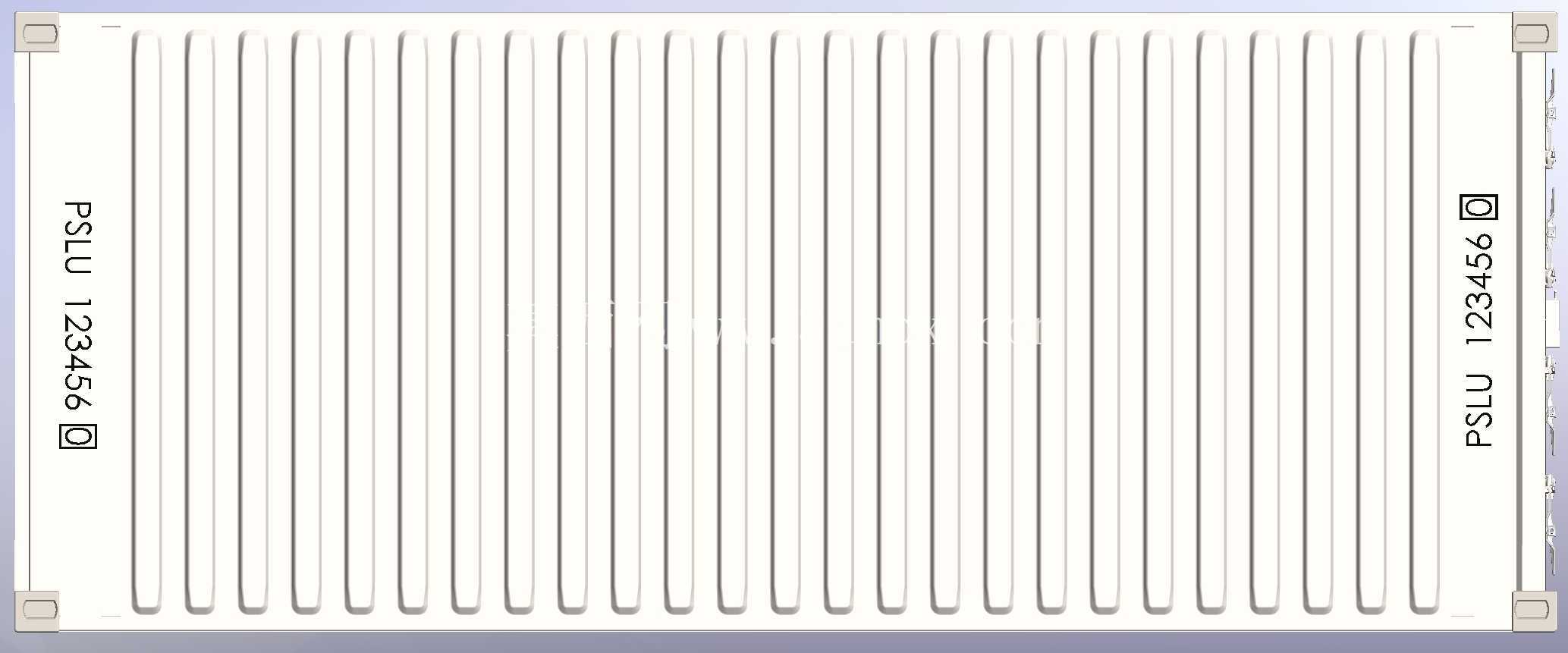

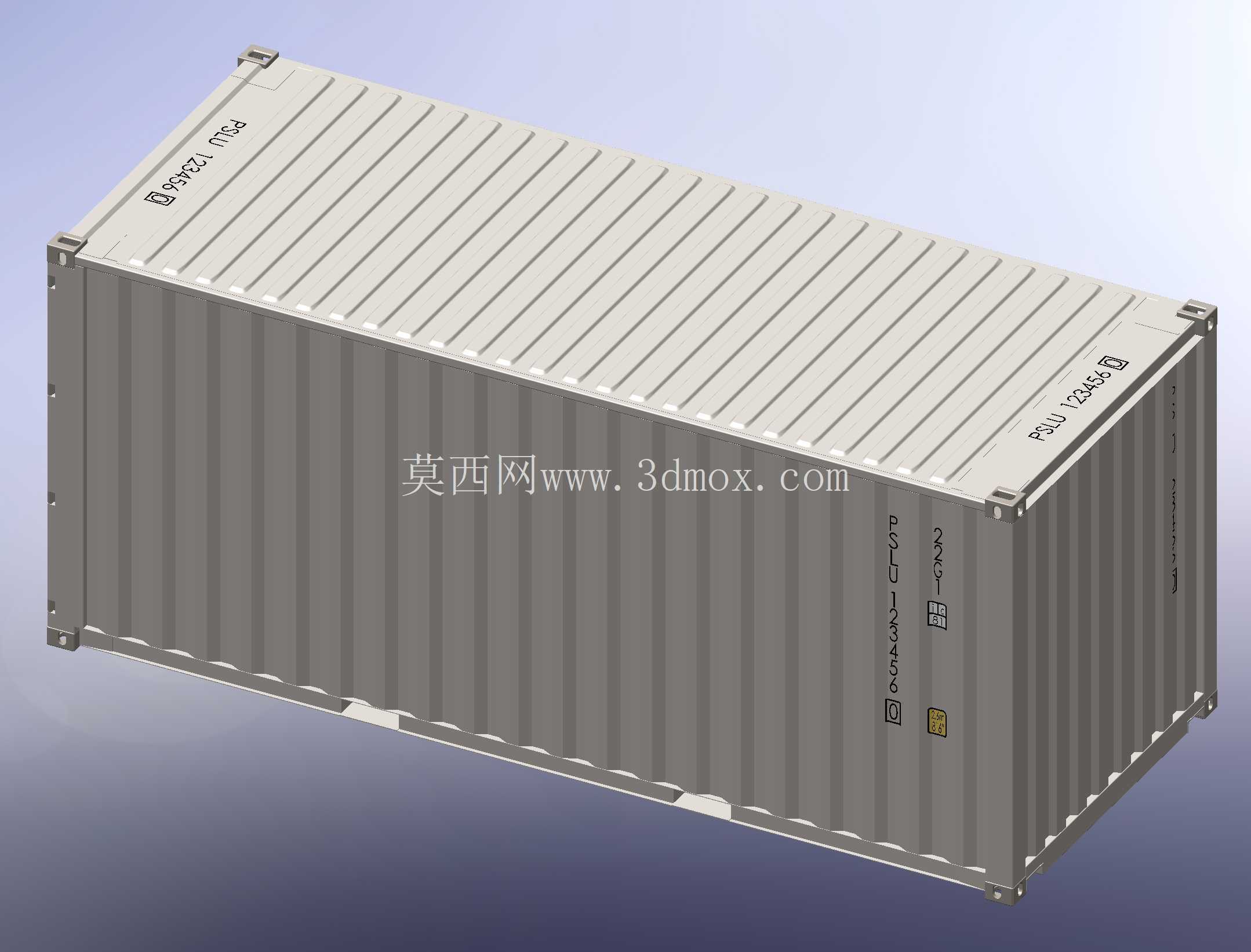

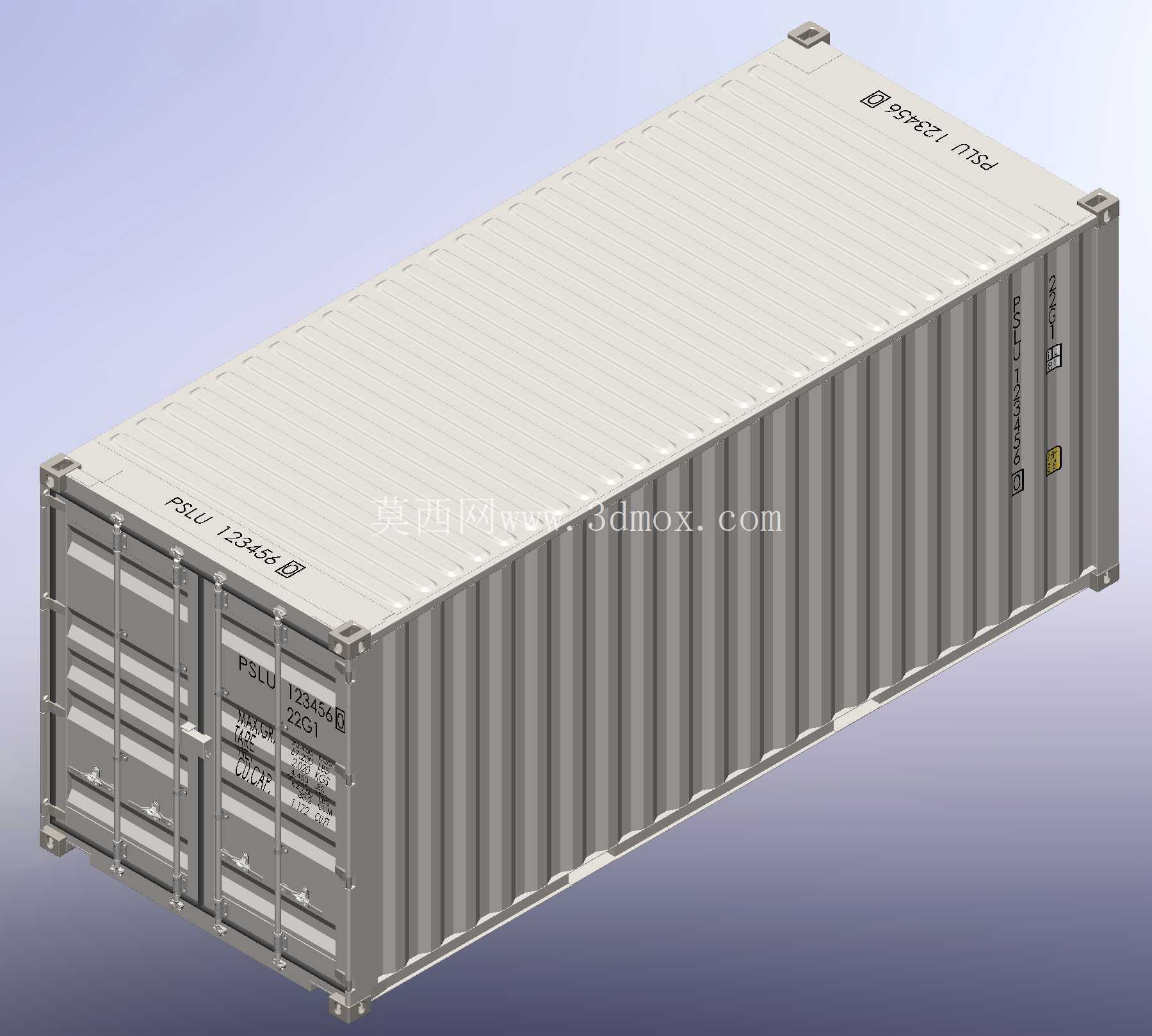

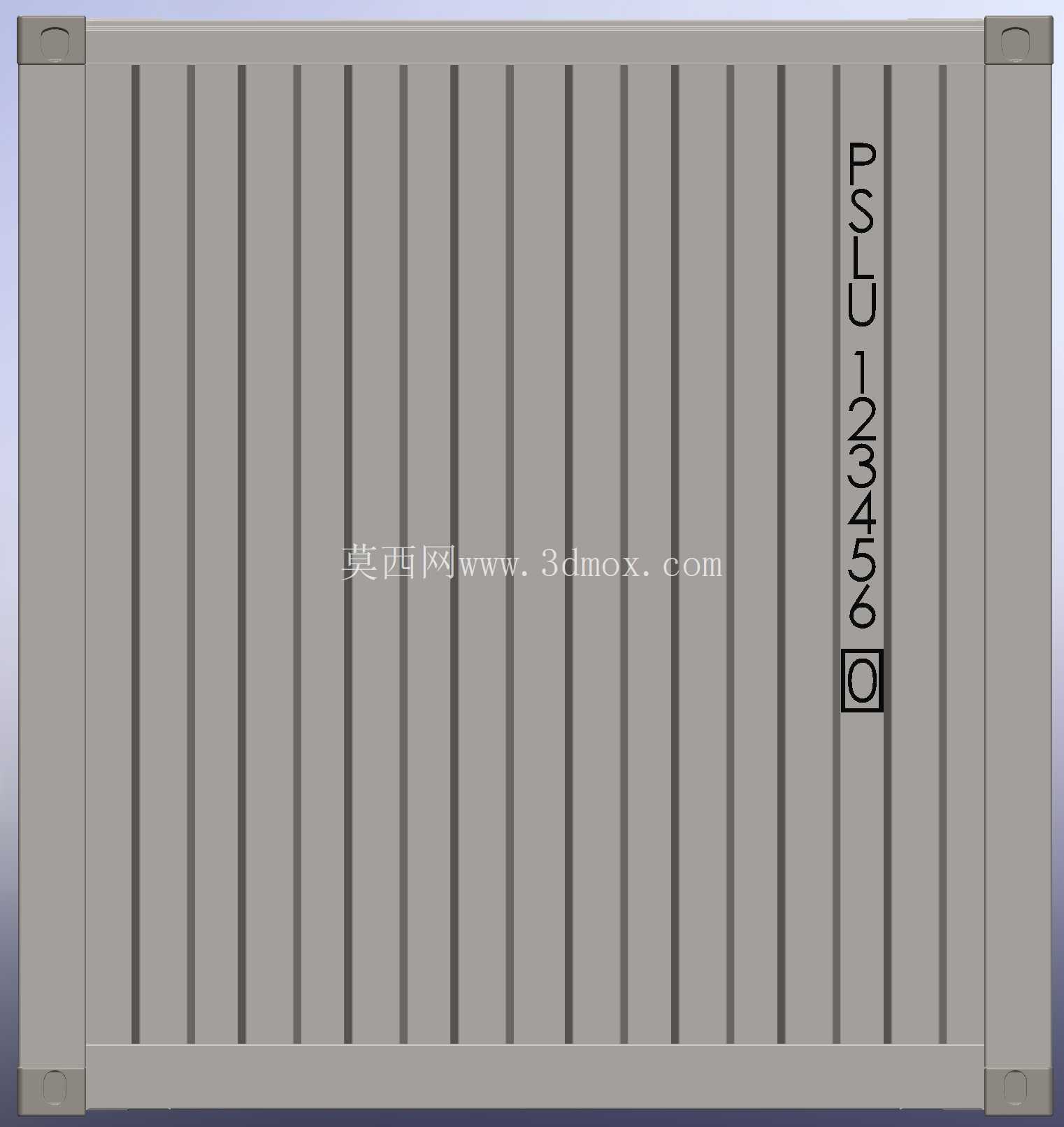

　　从结构设计角度看，箱体需要同时承受堆码压力、起吊冲击、纵向牵引、海运颠簸以及叉举局部载荷，因此模型在搭建时不能只关注外轮廓，还要把角件、角柱、顶侧梁、底侧梁、端框、门板、波纹侧板、顶板和地板承托关系表达清楚。四个顶角件和底角件是全箱最关键的定位与受力接口，吊装、锁固、堆码和船舱定位都依赖这些标准节点；角柱与端框形成端部刚性框架，侧壁波纹板则在减轻重量的同时提供面内剪切刚度，顶板承担封闭和部分传力作用，底部由横梁与木地板共同构成货物承载面。

　　该类箱体的外形边界按二十尺干货箱常用规格控制，长度约6058毫米，宽度约2438毫米，高度约2591毫米，额定总重约24000千克级别，箱体自重约2042.5千克。实际选型和布置时，不能只把长宽高作为占位尺寸，还应预留吊具作业空间、挂车锁座位置、堆场堆码间隙、开门摆动范围以及检修通道。端部对开门在完全打开后会贴近箱体外侧，若箱后设有平台、墙体或输送线，必须核对门叶旋转轨迹和人员操作位置；若用于车间临时库房，还需考虑门槛高度、叉车进出坡度以及地板局部承压。

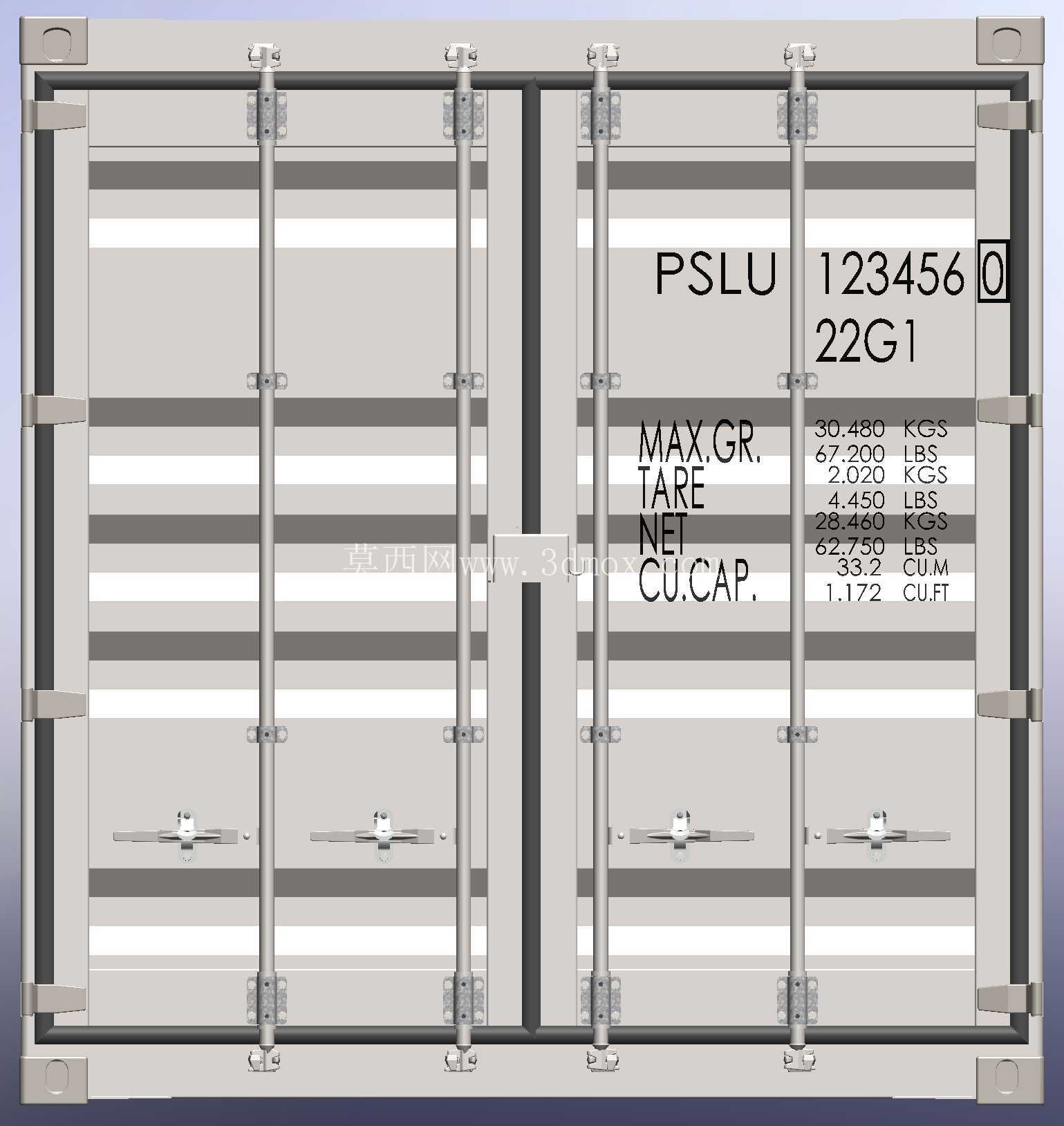

　　模型中双开门结构应重点体现铰链、锁杆、锁座、把手、门胶条和门板加强压型。门叶并非平板，而是通过压筋和周边框架提高抗弯能力；锁杆沿门高布置，通过多点凸轮锁紧把门扇压向端框，胶条则承担风雨密封。工程人员在做装柜方案时，需要结合门宽、门高和内部净空判断设备能否整体装箱，尤其要注意角柱、门楣和底梁会侵占一部分理论矩形空间，不能按外部尺寸直接推算货物可用区域。

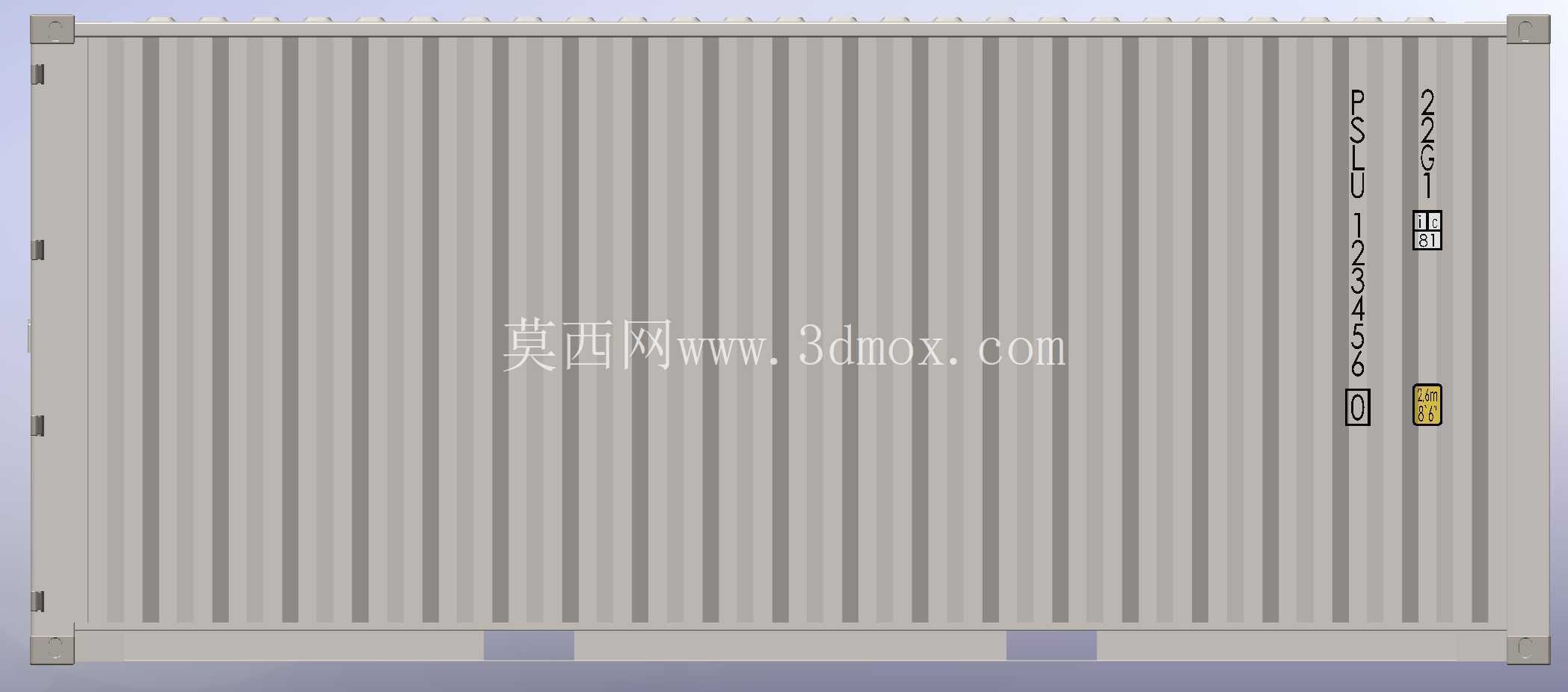

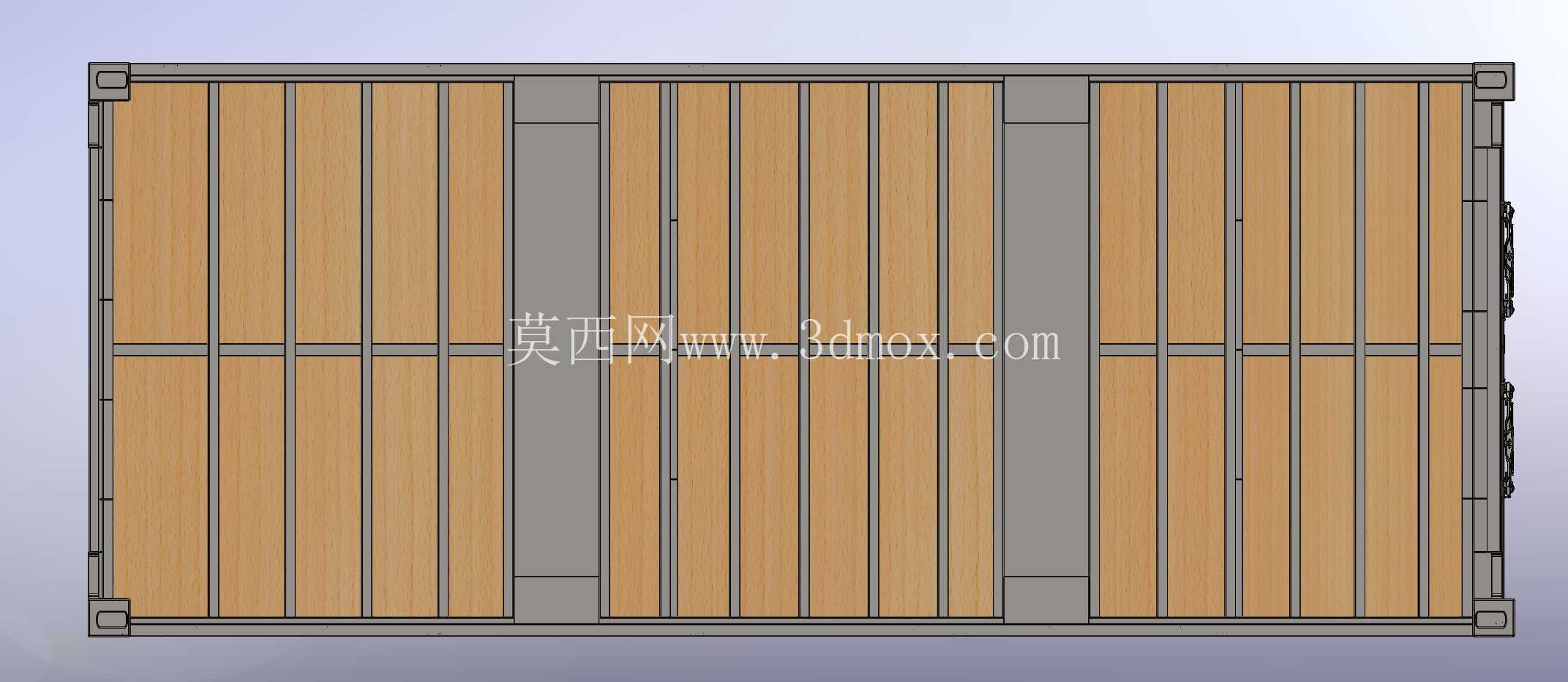

　　侧壁采用压型波纹钢板，波形方向和间距直接影响侧板的稳定性。波纹板与立柱、顶底侧梁之间形成连续传力路径，当箱体在船舶上多层堆码或在转运中受扭时，侧壁不仅维护内部货物，还参与整体抗扭。地板通常采用高密度木板或复合板，铺设于底横梁之上，适合普通件货、托盘货和袋装货的堆存；若装载轮式设备或集中支腿载荷，则需另行校核地板承压并增设垫板。

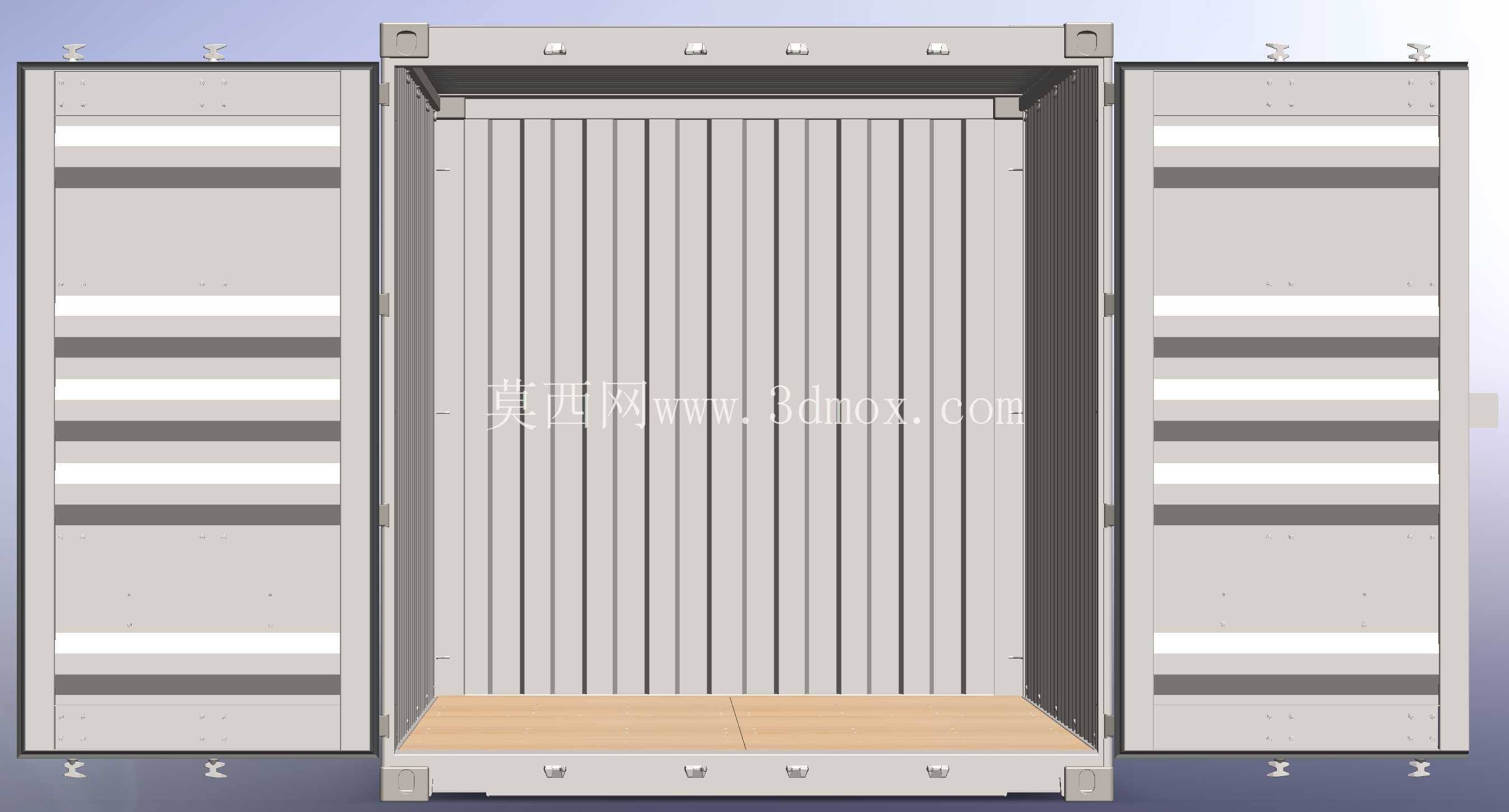

　　在物流仿真和工厂规划中，这类箱体模型可用于码头堆场布局、集装箱船配载示意、铁路平车装载、挂车运输、厂区临时仓库、模块化房改造以及包装方案验证。设计人员可以借助完整结构检查货物与箱壁的间隙、托盘排列方式、绑扎环位置、重心分布以及装箱顺序。对于需要做有限元分析的场景，可在角件、角柱、底梁和门板锁点处设置约束与载荷，分别模拟堆码、起吊和栓固工况；对于展示类场景，则可利用端门开启状态呈现内部地板、侧壁波纹和顶部结构，使非专业人员也能理解标准集装箱的构造逻辑。

　　建模时应保持标准接口优先的思路：先确定八个角件位置和箱体主框架，再建立端门、侧壁、顶板、地板及附件。角件尺寸和间距不能随意缩放，因为它决定了与吊具、扭锁和船用导架的配合；门板开启角度、锁杆高度和底叉槽空间也应符合实际作业习惯。这样得到的三维结构不仅用于外观展示，也能为运输方案、堆场设计、货物包装和模块化改造提供可靠的空间参照。
