双开门标准货运集装箱结构设计

　　在港口堆场、多式联运场站、厂区物料周转以及模块化临时建筑改造项目里，20英尺标准集装箱是最基础也最通用的载运单元。这套双开门箱体结构完全贴合ISO通用集装箱的堆叠、吊装与锁固规范，建模时没有把箱体当成简单的薄壳方盒处理，而是把日常装卸、堆码、海运颠簸工况里真正受力的部位逐一还原，不管是用来做物流仿真的场景占位、堆场调度数字孪生，还是改装成设备方舱、储能预制舱、移动工房时做内部布局校核，都能直接拿来作为结构参考，省去从零测绘标准箱体的大量重复工作。

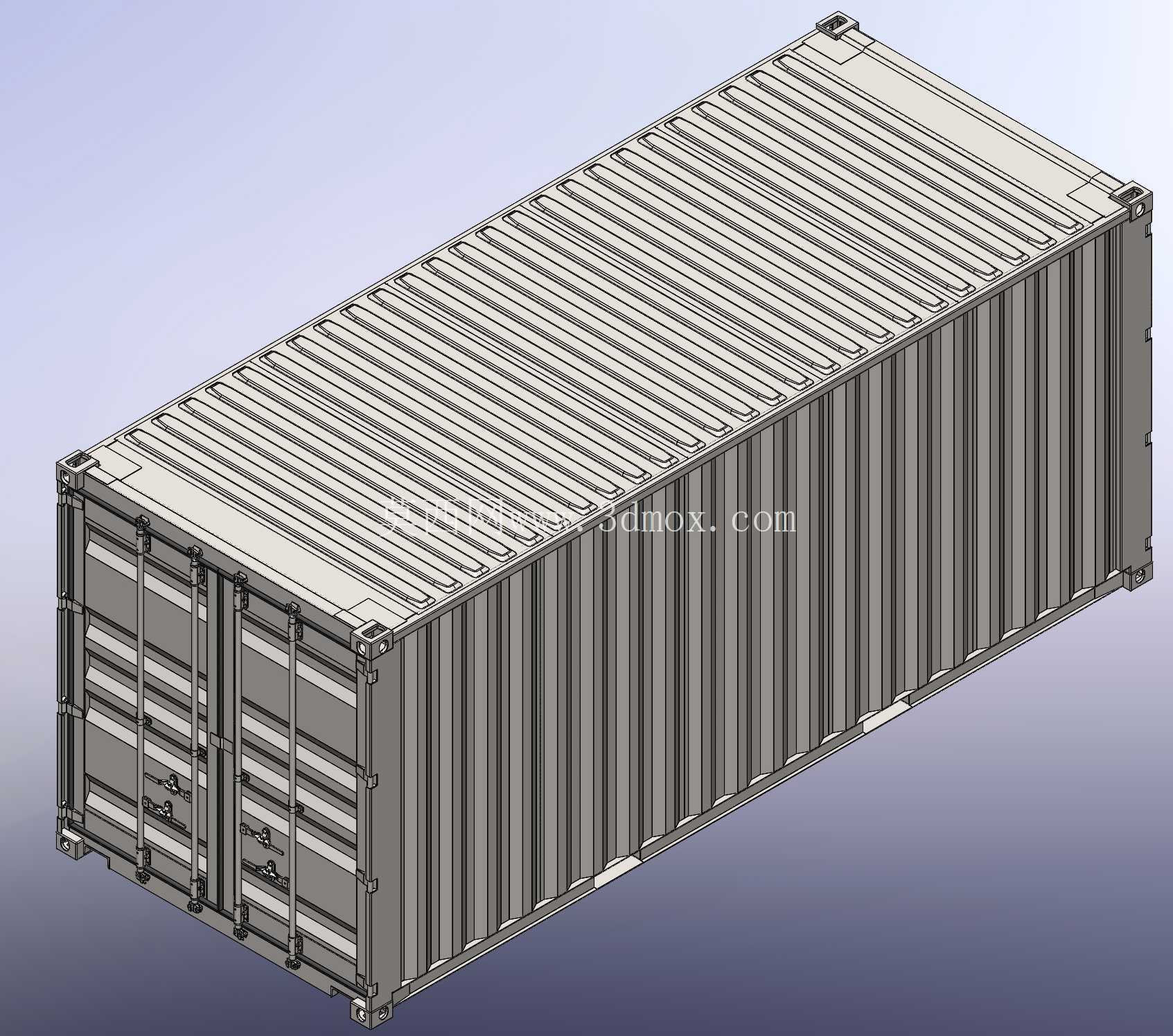

　　做过集装箱改装或者物流方案设计的工程师都清楚，箱体最核心的受力框架从来不是外壁的波纹板，而是四角的角件、沿箱长方向贯通的底侧梁与顶侧梁，以及两端的端框结构。这套模型里把底部承托结构完整做了出来：底横梁沿箱体长度方向均匀排布，上铺承载地板，叉车从端门驶入进行装箱作业时，轮压会通过地板分散到底横梁，再传递给两侧底梁和底部角件，不会出现局部地板凹陷的设计疏漏。顶部的顶板同样采用压型波纹结构，沿箱宽方向排布的顶横梁把顶板荷载传递到顶侧梁，雨天顶面排水、人员登顶作业的临时荷载都能对应到实际结构的传力路径。

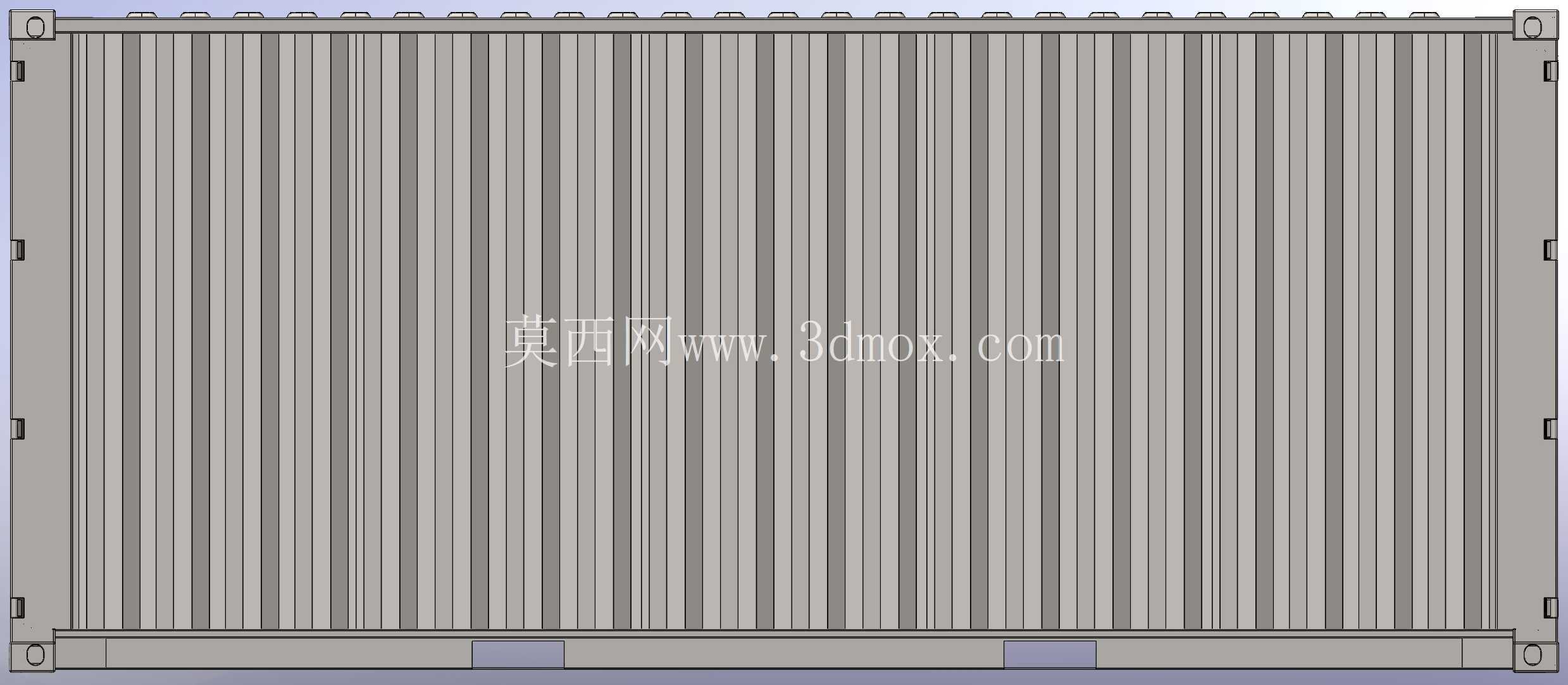

　　箱体侧壁的波浪形压型钢板不是为了外观造型做的装饰，而是薄钢板在不额外增加壁厚、不额外加装加强筋的前提下，大幅提升板面抗弯刚度的典型工程设计。如果把侧壁做成平钢板，哪怕厚度加到两毫米，受堆码侧向挤压或者海运绑扎张力时都很容易出现鼓曲变形，而压出连续梯形波纹之后，板面沿垂直波纹方向的截面惯性矩会成倍提升，既能控制箱体整体自重，又能抵抗堆场上多层重箱堆叠带来的侧向形变。模型里波纹板的波距、波深都参照实箱比例还原，和上下侧梁的连接边界也做了对应，做有限元简化分析时可以直接抽取中面划分网格，不需要额外修正侧壁的刚度参数。

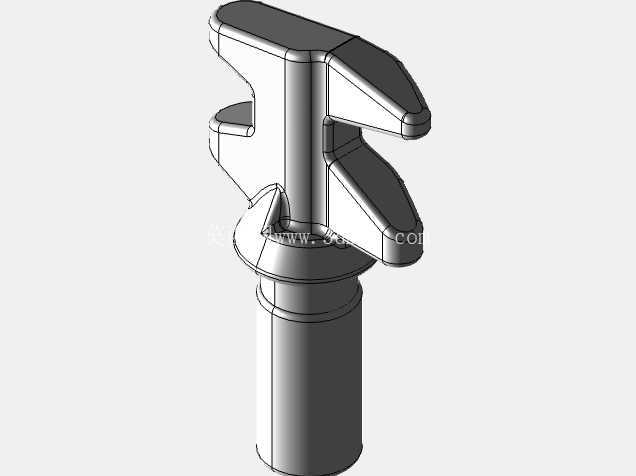

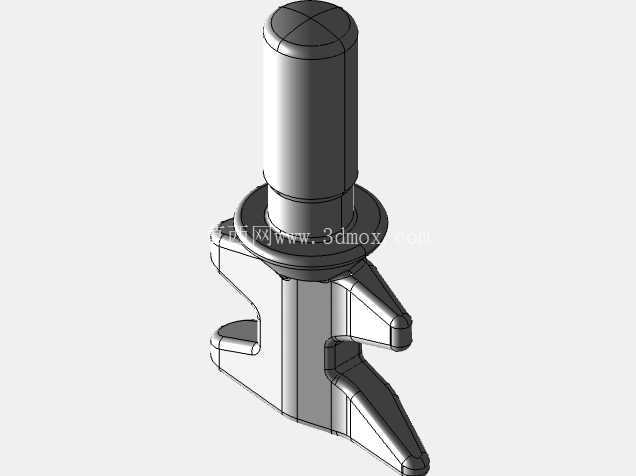

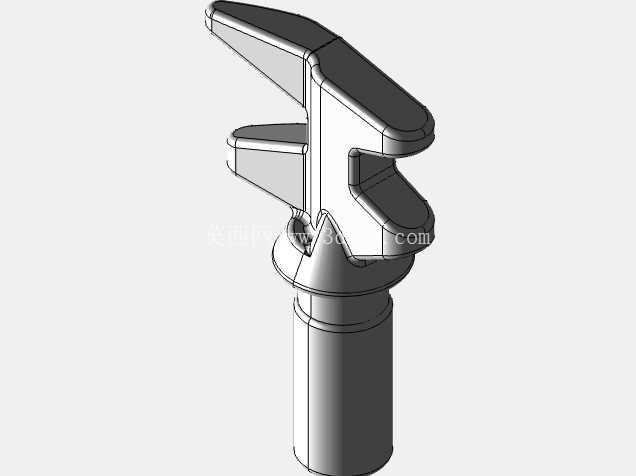

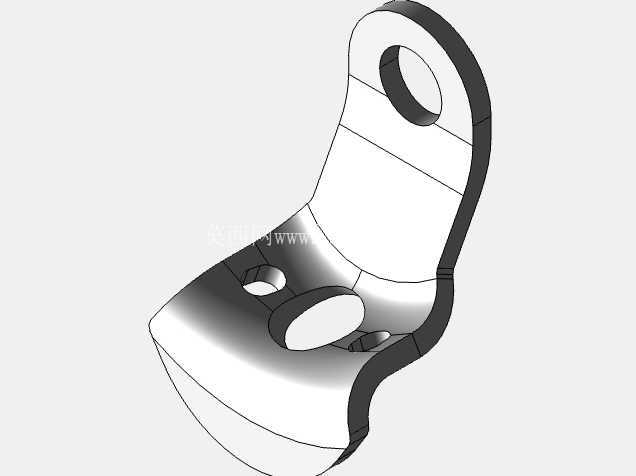

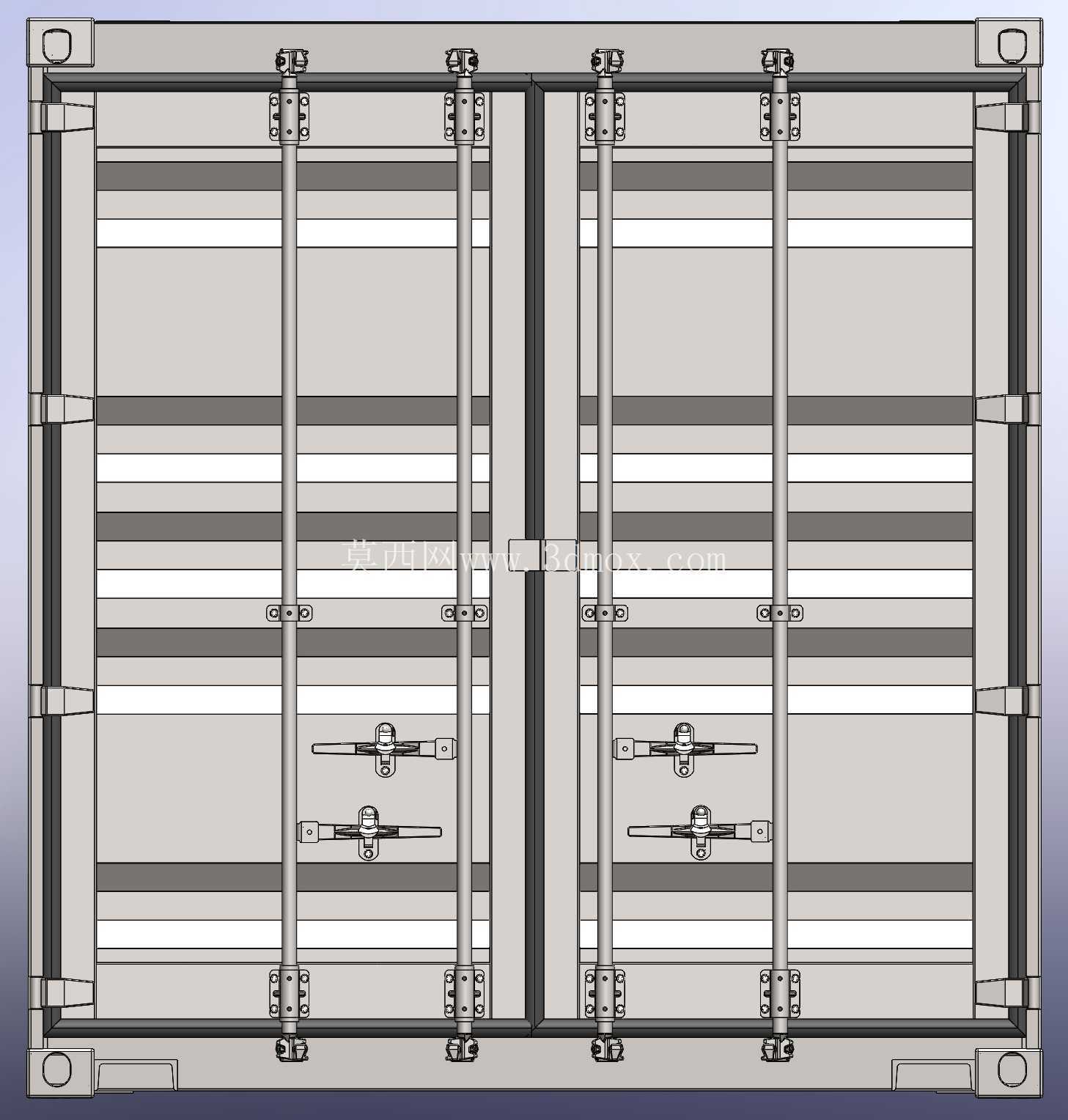

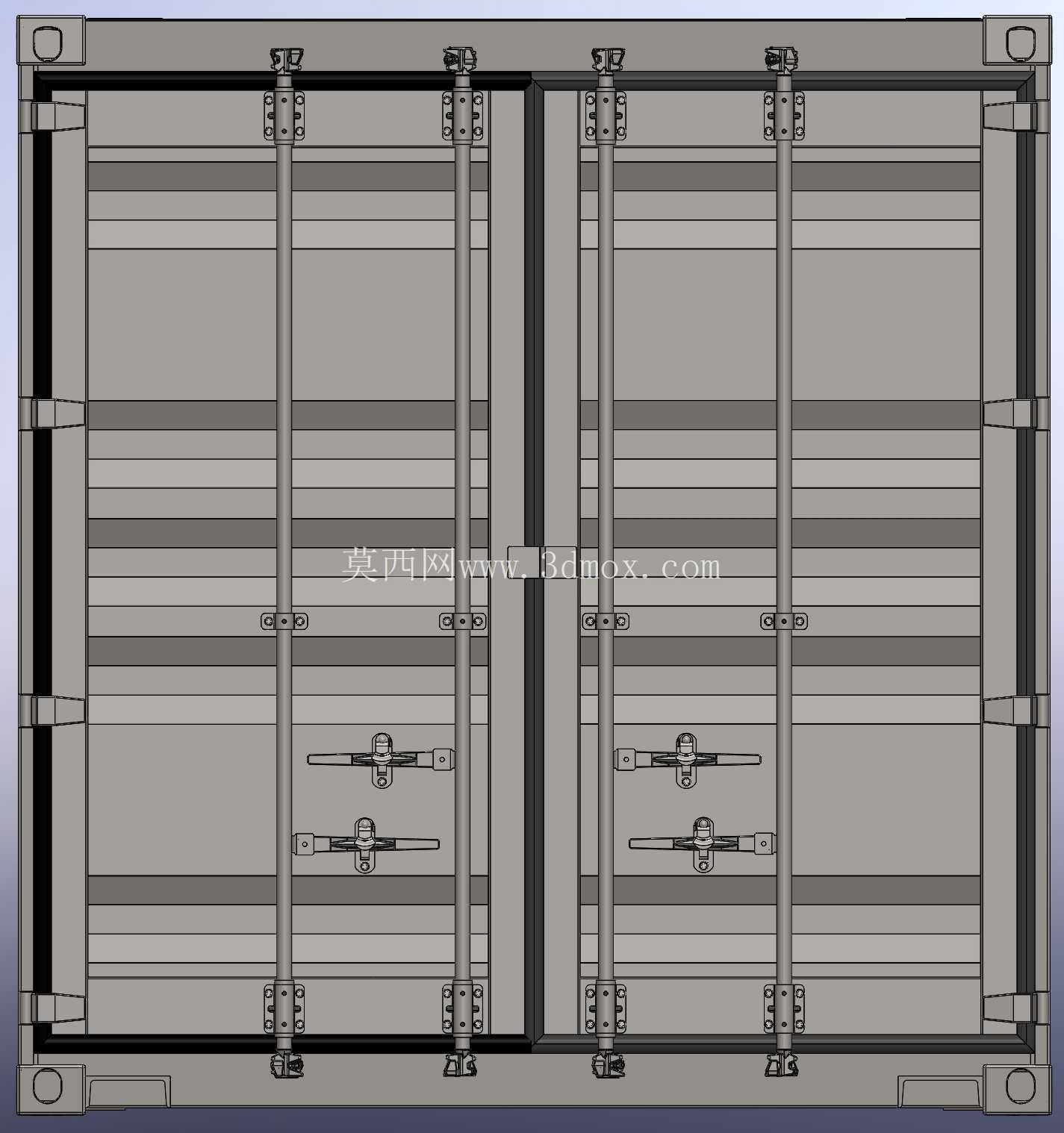

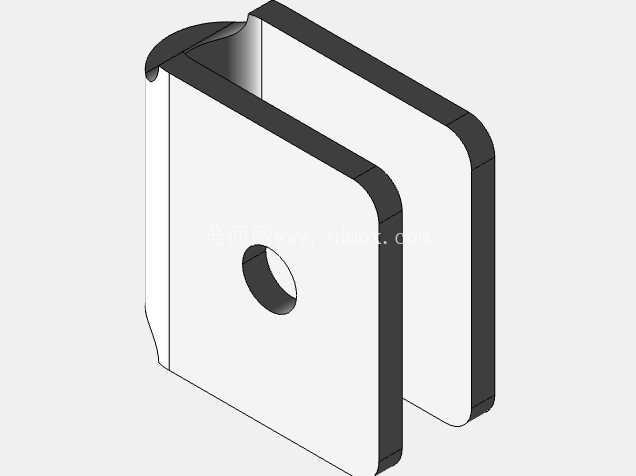

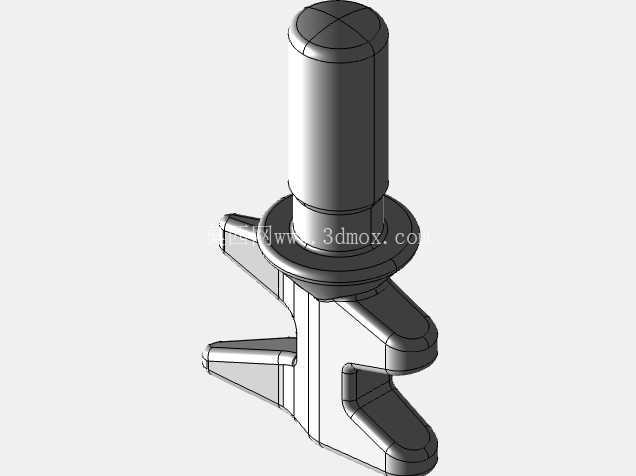

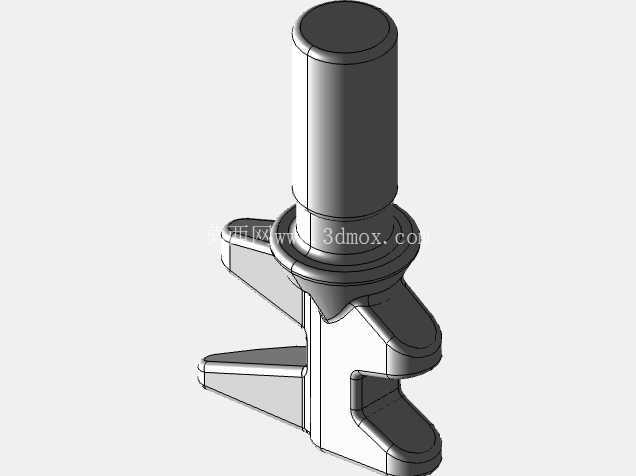

　　端部门洞区域的双开门结构是整箱作业频率最高的部分，模型里两扇对开的箱门各自配有多组铰接铰链，门体本身也压有横向波纹加强，关闭后通过多根锁杆和凸轮锁机构把箱门压紧在端框的密封面上。锁杆的上下端头对应端框上的锁座，转动门把手之后凸轮会卡紧锁座，既保证门体不会在运输途中受震动自行松开，也能让门周的密封条均匀受压，阻挡海运过程中的雨水、盐雾侵入箱内。门体最大开启角度可以贴合到箱体外侧，装卸整托盘货物、大型设备时不会被门页遮挡通道，门洞的净宽净高也严格匹配标准箱的通行边界，常规海运托盘、工业设备模组都可以顺利进出。

　　箱体八个角位的标准角件是整套结构里通用性最强的接口，不管是港口桥吊的扭锁吊装、堆场叉车的叉举作业，还是船舶舱内、铁路平车上的堆码锁固，甚至是多个箱体上下堆叠、横向拼接做模块化建筑时，所有承力和定位都通过这八个角件完成。模型里角件的开孔位置、外轮廓尺寸都按标准接口比例制作，上下角件的对位关系准确，堆码时上层箱的底角件可以完全落在下层箱的顶角件上，扭锁安装的间隙也符合实际作业要求，不会出现三维场景里多层堆箱穿模、锁具无法对位的问题。

　　从外形边界来看，箱体长度方向的总尺寸、宽度和高度都严格对应20英尺通用干货箱的标称规格，箱体外部没有突出的外凸构件，所有锁杆、铰链的外轮廓都不会超出角件划定的最大外边界，这样在船舱内并排堆放、铁路平车装载或者卡车底盘运输时，相邻箱体之间不会发生干涉。箱体内部的净空尺寸也和外壁结构形成对应，侧壁波纹向内凸起的占用量、底地板的铺设厚度、顶板下方的横梁下沉量都在模型里有所体现，做箱内设备布置、货物装载方案校核时，可以直接测量内部可用空间，不用再额外扣除壁板结构的占位尺寸。

　　实际工程应用里，这类标准箱模型的使用场景远不止海运物流展示：做自动化立体仓库的堆场调度仿真时，准确的箱体外形和角件位置可以用来校验堆垛机、AGV的停靠路径；做预制舱式电气设备、移动实验室、应急救援方舱设计时，可以直接在这个箱体结构内部排布设备机架、通风管路、布线桥架，提前核对设备进出端门的通道宽度、整体重量在箱体承载限值内；甚至在建筑领域做集装箱商业街、模块化办公空间的方案设计时，也可以基于这个准确的结构模型规划箱体拼接方式、开门开窗的切割位置，避开底梁、角件这些主承力构件，避免改装时破坏箱体整体结构强度。整个建模过程把钢框架、压型壁板、门体锁具、角件接口的装配关系完整梳理，各部件的连接逻辑和实箱的焊接、装配顺序一致，不管是做结构拆解演示、工程方案汇报还是虚拟场景搭建，都能提供符合真实工业标准的几何参考。
