符合DIN11023标准的快装安全锁销

这类带环形弹性握柄的安全锁销，在工程机械、农业设备、工装夹具的快换连接场景中应用极广，核心作用是替代传统带开口销的销轴，实现无工具快速插拔锁定，避免设备运行过程中销轴受振动脱出引发连接失效。日常在拖拉机挂接农具、工程机械属具快换、生产线工装定位、矿山设备筛板固定这类需要频繁拆装连接的位置，都能见到这类锁销的身影，相比普通圆柱销，它自带的弹性锁止环能在插入销孔后自动卡紧在连接件外侧，不需要额外搭配开口销或者卡簧，拆装效率能提升数倍，尤其适合野外作业、高空作业这类不方便携带零散配件的场景。

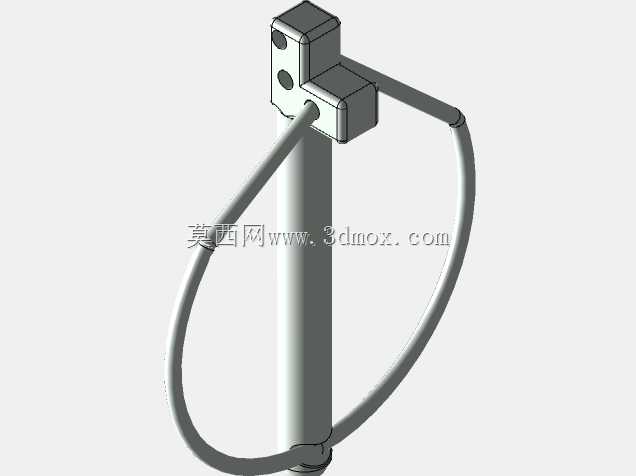

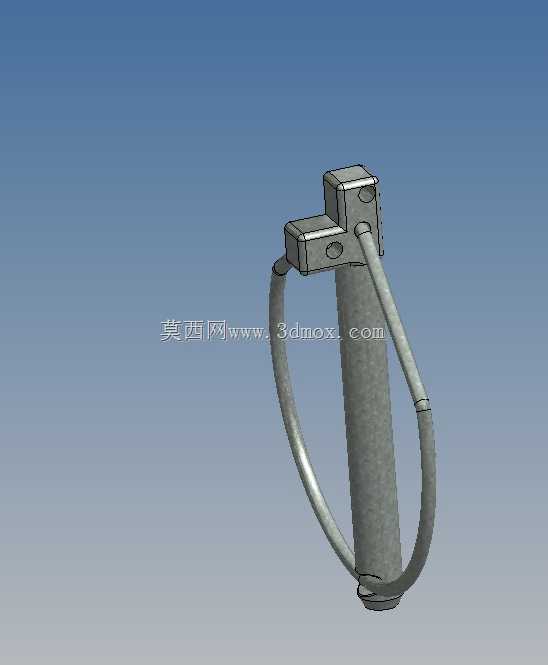

本次建模的锁销严格遵循DIN11023标准中17x125的尺寸规范，主体销杆直径为17mm，有效插入长度为125mm，建模时首先要确定销杆的主体圆柱特征，端部做15度倒角方便插入销孔，销杆靠近握柄的位置需要加工出两个对称的扁位，用来安装环形弹性握柄的铰接结构。握柄采用弹簧钢材质的环形结构，建模时先绘制握柄的空间扫掠路径，注意两个铰接端要和销杆上的扁位安装孔同轴，扫掠出圆形截面的握柄实体后，再做端部的铰接轴特征，保证握柄可以绕铰接轴小幅度转动，当需要拔出锁销时，捏紧环形握柄的两侧，就能带动锁止端向内收缩，脱离连接件的锁止面，顺利拔出销体；松开握柄后，弹簧钢的弹力会让握柄自动张开，锁止端卡紧在连接件外侧，防止销体轴向窜动。

建模过程中先从销杆的主体特征入手，先绘制销杆的轴向草图，拉伸生成主体圆柱，再切削出端部的倒角、中部的铰接安装扁位和安装孔，之后单独构建环形握柄的零件，通过装配约束将握柄铰接在销杆的安装位上，验证握柄的转动行程是否符合锁止和解锁的动作要求，最后检查整体的安装边界：锁销插入对应厚度的连接件后，握柄张开状态下的最大外径要小于安装位置的周边避让空间，避免和周边结构发生干涉，销杆端部露出连接件的长度要满足锁止环的卡紧行程要求，保证锁定状态下不会松脱。这类锁销的建模重点在于弹性握柄的空间曲线绘制，要保证握柄在自然张开和捏紧状态下的形变符合弹簧钢的弹性变形范围，不能出现结构干涉或者应力集中的锐角，所有铰接位置的配合间隙要控制在合理范围，既保证转动灵活，又不会出现过大的松旷量。
