仿真步枪30发聚合物弹匣结构设计

　　该结构件为适配MWS系统仿真气动步枪的30发容量弹匣主体，整体采用长条形盒式布局，是气枪供弹系统的核心承载部件，主要应用于战术射击训练、wargame运动装备改装、影视道具枪械制作以及金属3D打印定制配件领域。

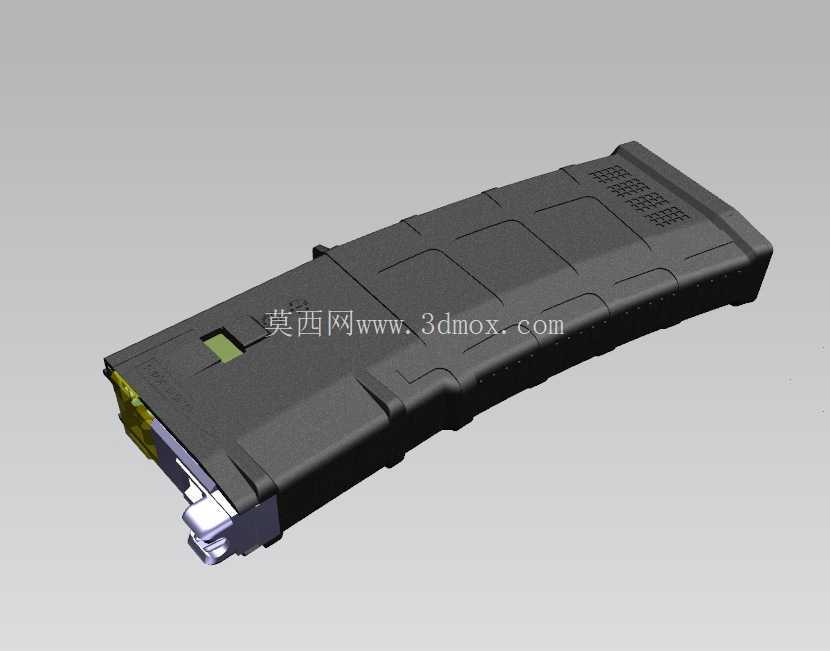

　　从实际使用场景出发，该弹匣需要在频繁插拔、落地磕碰、低温户外作业、反复装填的工况下保持结构完整性，因此外形设计参考了现役军用步枪聚合物弹匣的防滑纹理布局：壳体两侧分布多段内凹矩形加强筋，既可以提升手持装填时的摩擦力，避免戴战术手套操作时打滑，又能通过筋位结构提升薄壁壳体的抗弯折刚度，减少长盒型零件受侧向冲击时出现开裂的概率。弹匣顶部的抱弹口区域采用金属嵌件设计逻辑，模型中预留了嵌件安装槽位，实际生产时可嵌入钢制抱弹齿，反复装填BB弹时不会出现塑料抱弹口磨损扩张、掉弹的问题；底部底座设置了加宽限位凸缘，弹匣插入机匣弹匣井时可以到位限位，避免插入过深导致供弹错位，同时底座突出的边缘也方便快速更换弹匣时徒手拔出。

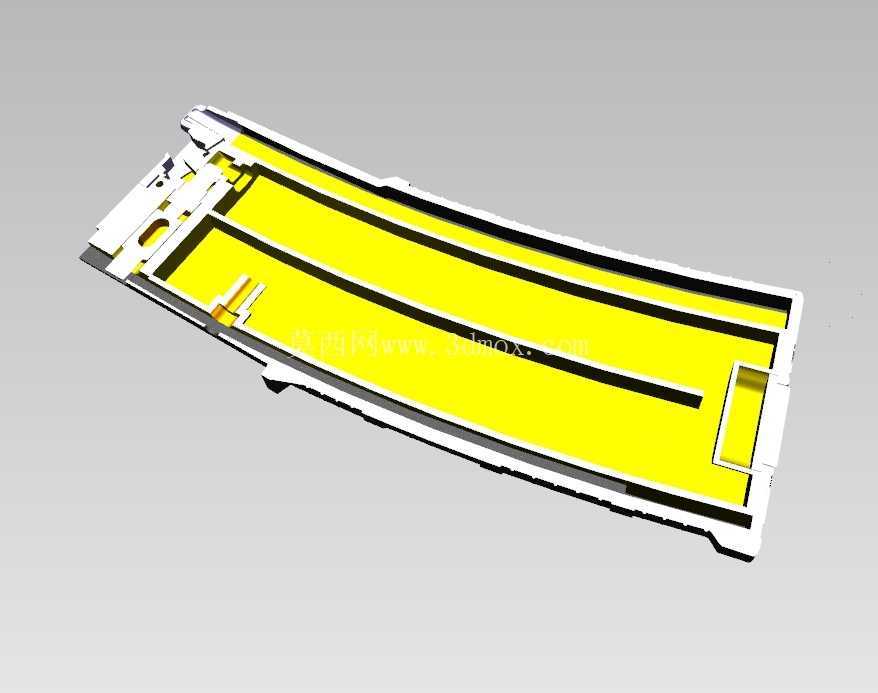

　　建模过程中优先保证了安装配合边界的精度：弹匣上端与机匣弹匣井配合的两侧导向面做了1:1拔模斜度还原，插入过程中可以自动导正，不会出现卡滞；供弹口的让位槽尺寸对应MWS系统的供弹嘴行程，预留了足够的上下活动空间，不会干涉枪机往复运动。壳体内部为中空容弹腔，按照30发6mmBB弹双排单进的排列逻辑设计了内壁导向弧度，子弹从底部托弹板向上输送时，会顺着内壁曲面从双排排列逐步收拢为单排进入抱弹口，避免出现双排弹同时卡入供弹口的堵弹故障。

　　考虑到该零件标注仅适用于金属3D打印，建模时对壁厚做了针对性优化：外壳主体壁厚控制在1.8~2.2mm区间，既满足金属激光烧结成型的最小壁厚要求，不会出现打印过程中薄壁翘曲变形，又能控制整体重量，避免全金属弹匣过重导致枪械重心前倾影响握持手感。壳体表面的方格防滑纹、侧面的观察窗让位、底部的气体调节孔位都做了实体化建模，打印完成后仅需简单打磨表面支撑即可装配使用，不需要二次追加加工特征。

　　结构设计上还兼顾了气枪弹匣的特殊功能需求：弹匣下部为储气室预留了独立腔体，和上方的容弹腔完全分隔，密封面的平面度在建模时做了公差约束，装配充气阀、出气阀后可以保证高压气体密封，不会出现漏气掉压问题。托弹板的导轨槽沿壳体内壁两侧纵向布置，导向长度覆盖托弹板全行程，托弹弹簧在腔体内不会出现侧向弯折、托弹板倾斜卡滞的问题。弹匣侧面的小型余弹观察槽为贯通式设计，使用者可以直接从外部观察剩余弹药数量，不需要拔出弹匣查看。

　　从装配边界来看，该弹匣的整体外轮廓尺寸完全兼容标准MWS规格的AR系列步枪弹匣井，不需要对枪身进行任何改装即可直接插拔使用，外部的防滑筋凸起高度控制在1.2mm以内，不会和弹匣井内壁发生干涉；底部底座的宽度略大于壳体主体，落地时冲击力会先作用在底座凸缘上，避免壳体直接接触地面造成变形。整个模型把外观纹理、内部腔体、配合接口、功能让位全部整合为一体，没有拆分多余零件，既可以直接用于金属3D打印成品制作，也可以作为改装配件设计的参考基准，在此基础上拓展扩容、透明视窗、快拆底座等衍生结构。
