长距动力滚筒输送线挡边导向结构

　　该套辊道输送结构面向车间内部连续物料转运场景搭建，常见于包装后段成品分流、仓储分拣前段来料输送、机加工工序间工件周转、整线装配工位之间的工件托送环节，针对箱体、托盘载件、规整硬质底面工件的长距离直线输送做结构适配，替代人工逐段搬运，衔接上下游专机、分拣工位或者码垛工位，让工件沿固定路径匀速进给。

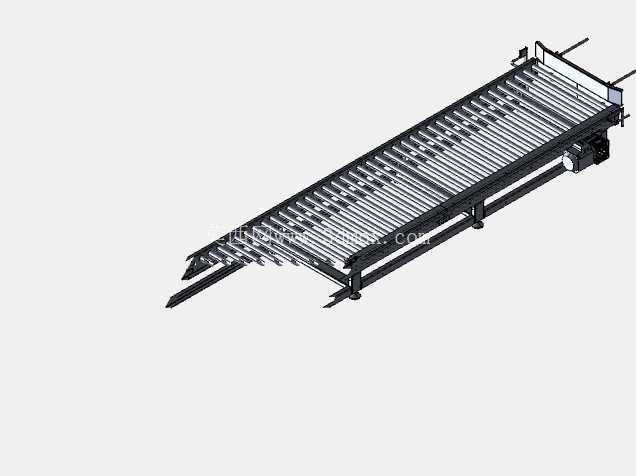

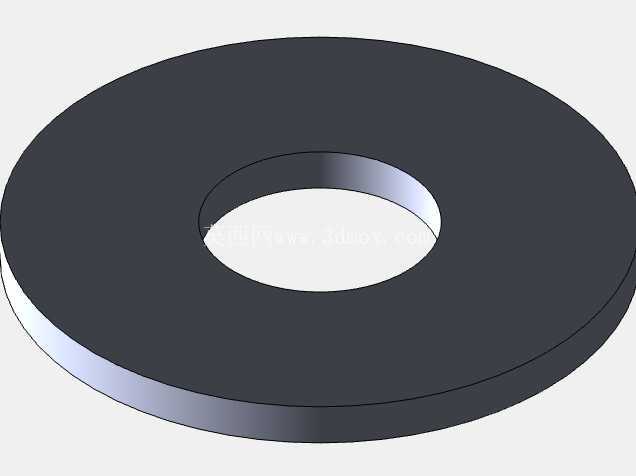

　　整套设备以长条形钢制焊接机架作为承载基体，机架沿输送方向通长布置，两侧采用折弯型钢拼焊形成框型梁结构，兼顾纵向抗弯刚度与整体自重控制，机架底部沿长度方向均布可调支撑脚杯，脚杯通过螺杆与机架横梁连接，可在现场地面不平整时逐点调节高度，找整机架水平度，避免辊筒面倾斜导致工件跑偏。

　　输送执行部分采用密集排布的动力辊筒，辊筒两端通过轴承座固定在两侧机架梁上，辊筒间距根据常规输送工件的最小底面尺寸设定，保证小件输送时至少有三根辊筒同时接触工件底面，不会出现工件卡滞、下坠的情况；驱动端布置在机架侧部，采用减速电机通过链传动或者同步带传动将动力传递给每根辊筒，所有辊筒同步同向转动，依靠辊面与工件底面的摩擦力带动物料向前移动，传动侧加装可拆卸防护罩，既避免杂物卷入传动部件，也方便后期维护时拆开检查张紧度。

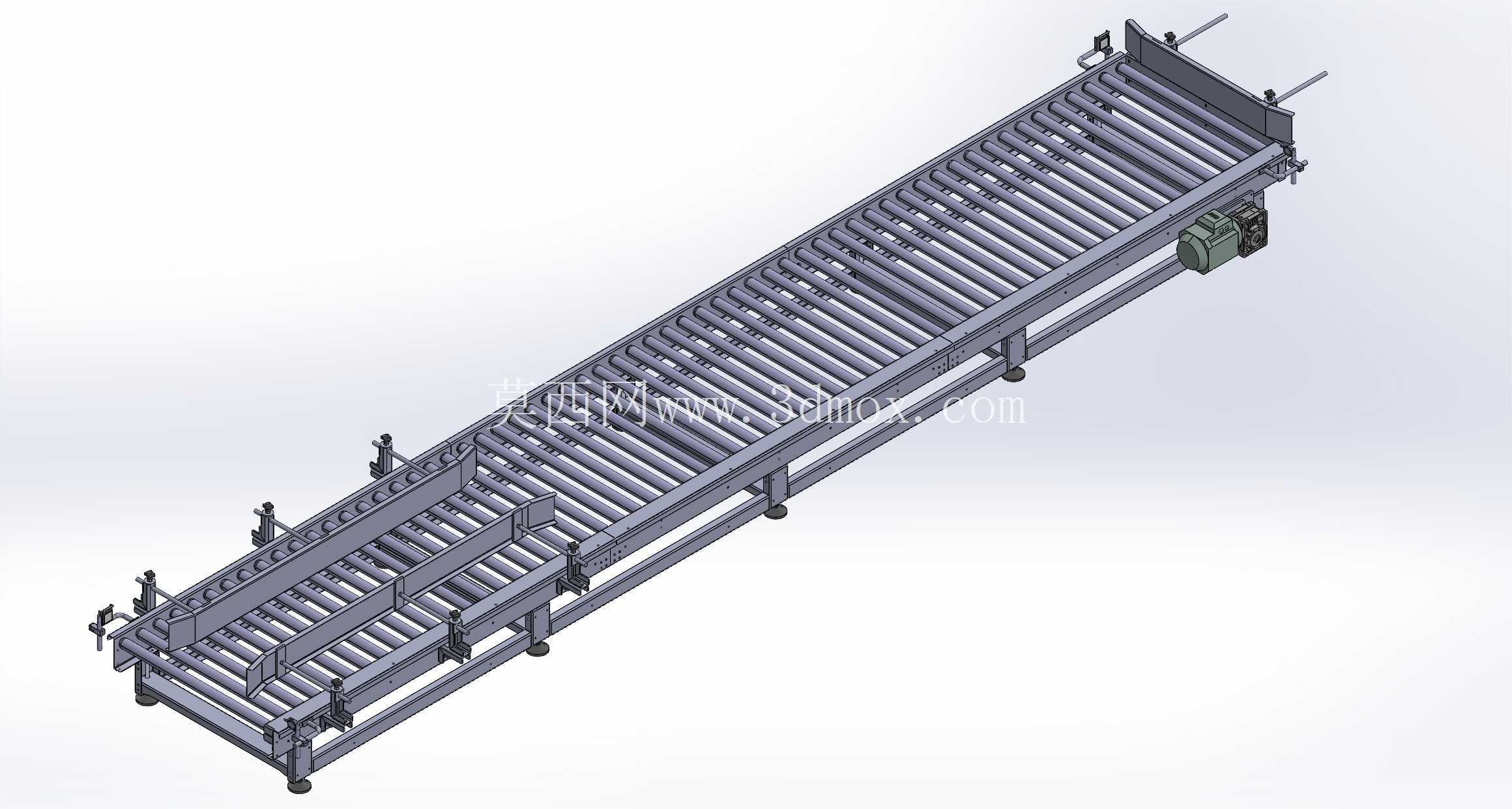

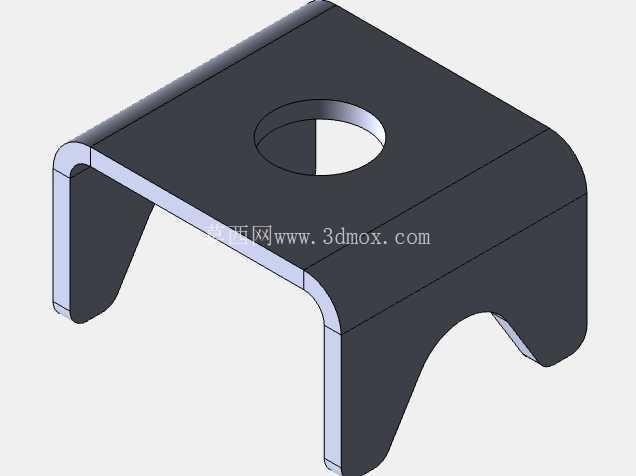

　　机架两侧沿输送方向设置了可调式导向挡边组件，挡边立杆通过快夹支座固定在机架侧边的安装槽位上，可根据输送工件的宽度灵活调整两侧挡边的间距，对行进中的工件起到侧向限位作用，避免工件在输送过程中偏移辊道面；在输送线的进料端与出料端，挡边做了向外扩口的导向造型，工件从上游设备进入辊道时可以自动归中，不需要人工对位。线体中段还设置了可翻转的阻挡定位机构，当工件需要在指定工位停留完成扫码、装配、检测工序时，阻挡机构抬升挡住工件前缘，让工件暂停在作业位置，工序完成后阻挡下放，工件继续随辊道向前输送。

　　从安装边界来看，该输送线为长条形直线布局，整体长度适配车间跨工位转运的距离需求，宽度方向以辊筒有效输送宽度为核心，两侧向外预留驱动电机、防护板、调节手柄的安装空间，现场排布时需要在设备两侧预留不小于六百毫米的维护通道，方便人员调整挡边位置、检修传动部件、更换磨损辊筒；高度方向支撑脚杯的调节行程可以适配不同上下游设备的出料高度，保证辊道输送面与前后设备的工作台面平齐，工件过渡时不会出现磕碰落差。

　　设计过程中优先考虑了输送载荷的均布特性，机架横梁的截面选型经过抗弯校核，在满载工件铺满辊面的工况下，机架中段的下挠量控制在允许范围内，不会出现辊筒面凹陷导致工件滑行受阻；辊筒表面采用光滑硬质处理，摩擦力适中，既可以稳定带动工件进给，也不会刮伤工件底面；所有外侧结构件都做了圆角钝化处理，避免操作人员在沿线走动时被锐边划伤。整套结构模块化程度高，侧部的安装孔位统一，后期可以根据产线布局变更，拼接延长线体、加装转角模组或者顶升平移机构，适配不同的产线改造需求。
