集成式液压动力站三维结构设计

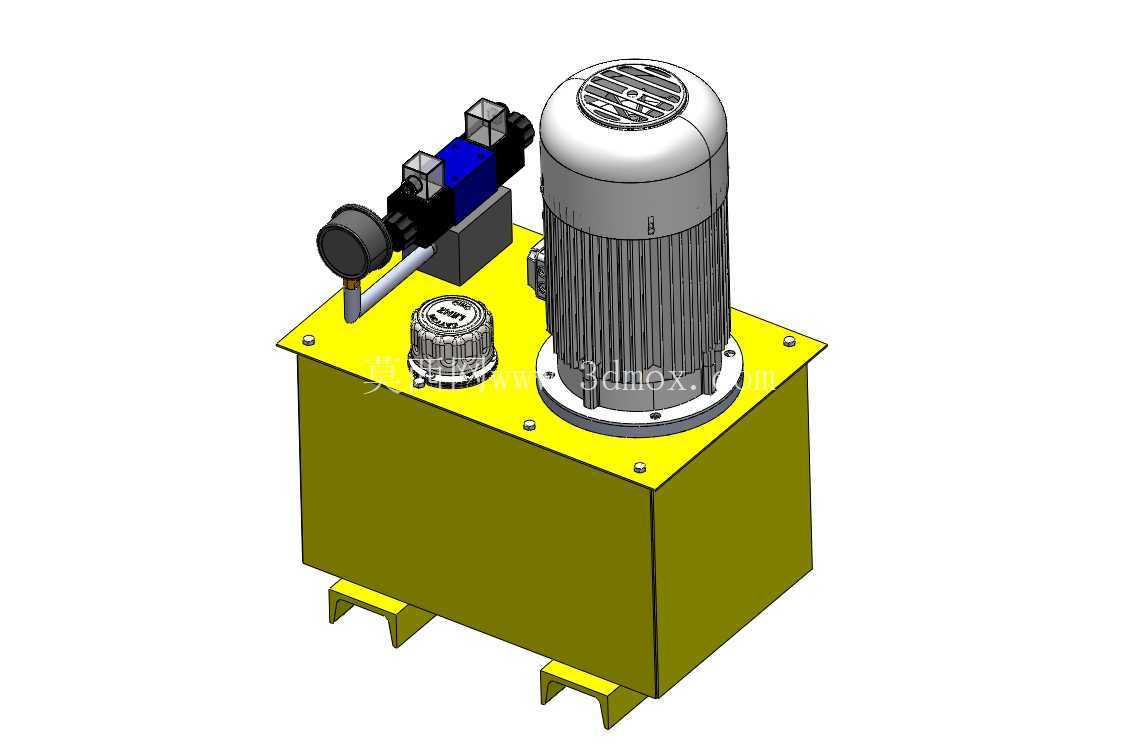

　　这套集成式液压动力单元的三维结构，围绕中小型液压执行机构的集中供油与压力控制需求搭建，常见配套在工装夹具夹紧回路、小型压机动作回路、自动化输送线顶升定位机构、机床辅助液压动作、仓储设备举升机构以及实验台液压加载系统中。整机采用油箱上置元件的紧凑布局，下部为焊接式储油箱体，箱体底部设置两个支撑脚，既让油箱底面与安装基础之间留出间隙，避免底面直接贴地积水锈蚀，也方便叉车或液压搬运车从底部叉运，整机移位和现场就位时不需要额外制作复杂底座。油箱顶面作为集成安装板，电机、泵组、阀组、过滤元件、加油通气装置全部布置在顶板区域，管路连接长度被压缩到较短范围，既减少了沿程压力损失，也降低了外露管路被磕碰、渗漏的概率。

　　

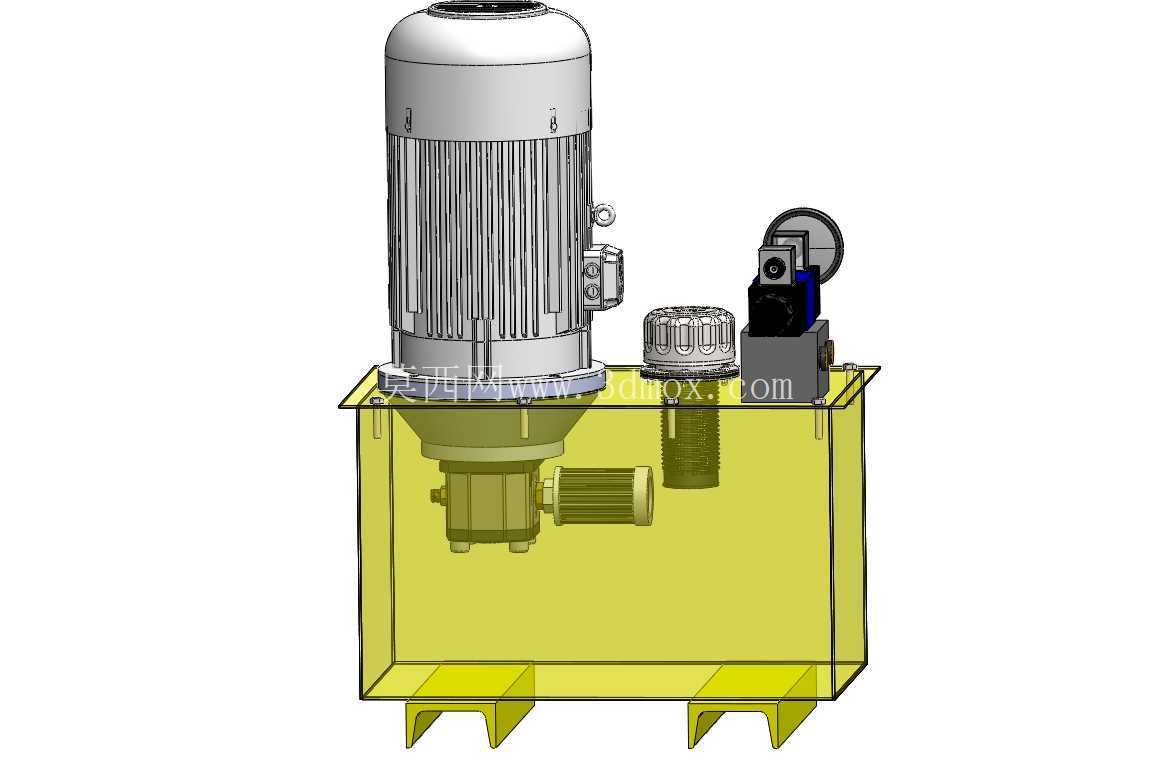

动力部分采用立式电机与液压齿轮泵直联的布置形式，电机通过钟罩与泵体连接，同轴度在装配时由钟罩定位面保证，不需要现场反复找正，这种结构对维修拆装也比较友好，拆卸电机时不会破坏油箱内部管路。齿轮泵适合中低压、油液清洁度常规的工业场景，自吸能力较好，对油液黏度波动的适应性优于部分高精度泵型，在夹紧、顶升、简单往复动作这类流量需求稳定的回路中性价比突出。泵的吸油口从油箱顶板直接伸入油箱下部，吸油管路短，可有效降低吸空风险，回油路径则经过过滤元件回到油箱，避免回油夹带的杂质直接冲击泵吸入口。

　　

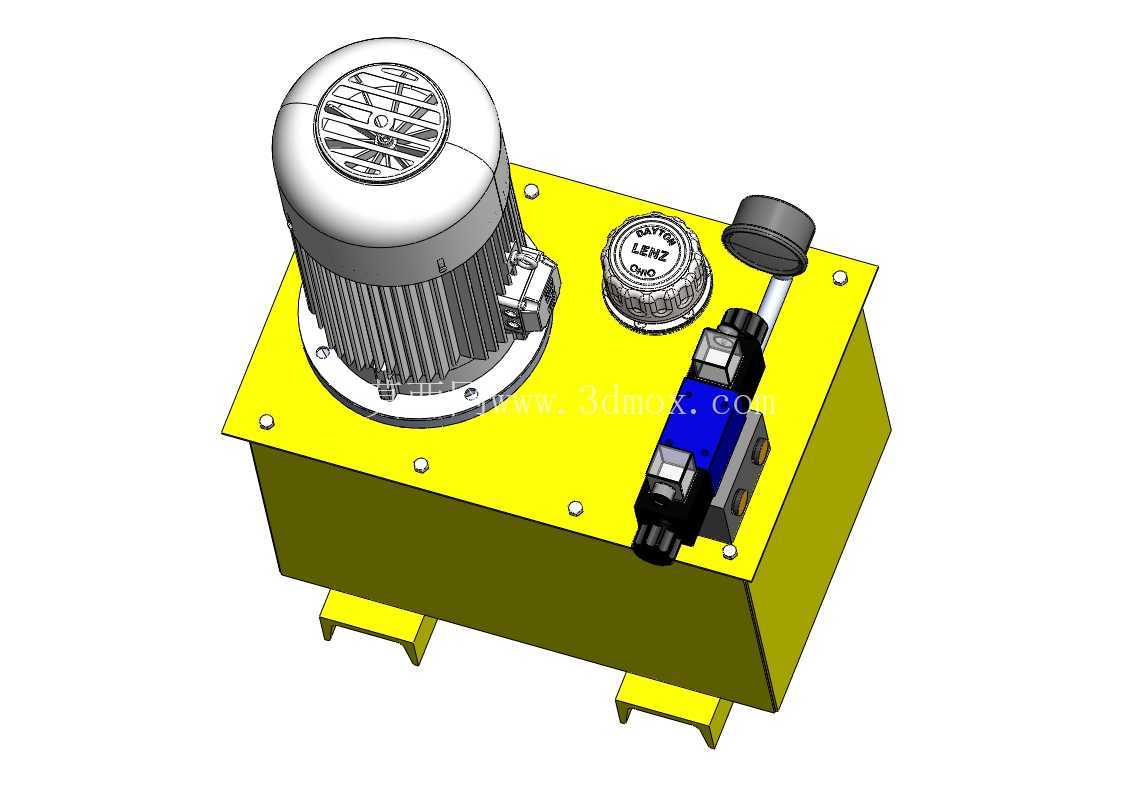

油箱顶板靠前位置布置了带空气滤清器的加油口，该元件同时承担加油过滤和油箱通气功能：设备运行中油箱液位升降时，空气通过滤清器滤芯进出油箱，避免现场粉尘随空气进入油液；加注新油时也必须经过该滤芯，防止加油过程带入杂质。侧部阀组采用叠加式安装思路，方向阀与压力控制阀集成在同一阀块上，阀块直接固定在油箱侧上方，泵输出的压力油先进入阀块，再通过阀内部油道分配到方向控制和压力调节环节，外接油管仅保留泵出口、阀块回油以及通往外部执行机构的接口，大幅减少了管接头数量。熟悉现场维护的工程师都清楚，液压系统的渗漏点大多集中在管接头位置，集成阀块的设计正是从结构上减少潜在泄漏点。阀组上的手动调节部件和压力检测接口朝向设备外侧，日常调试时站在机组侧面即可完成压力设定，不需要拆解周边元件。

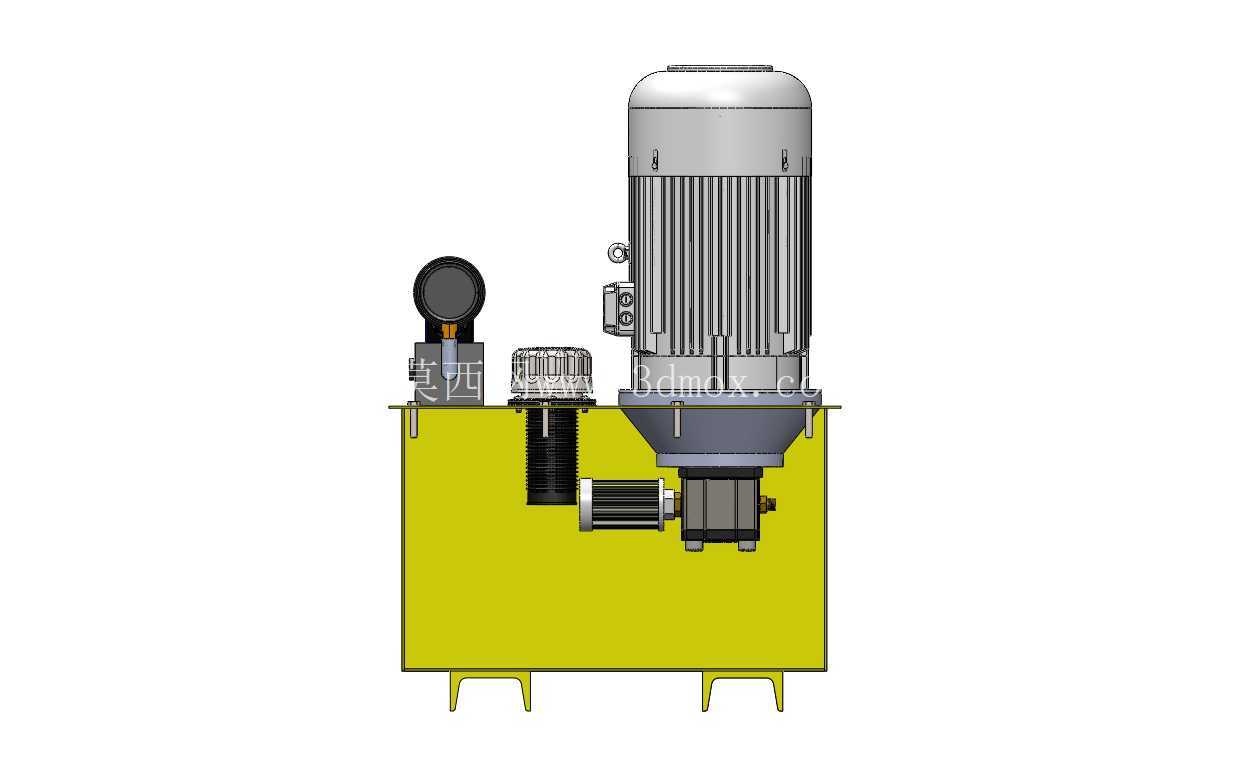

外形边界方面，整机长度方向以油箱箱体为主体，电机竖向布置在顶板靠后区域，不额外增加机组占地面积；阀组向侧上方伸出，其最外轮廓距离油箱侧壁留有扳手操作空间，现场配管时接头拧紧不会和电机风罩发生干涉。油箱支撑脚的安装孔位置按整机重心分布设计，电机和泵组的重量集中在顶板中部偏后，支撑脚跨距覆盖重心投影范围，设备运行时电机产生的振动不会让机组出现明显晃动。

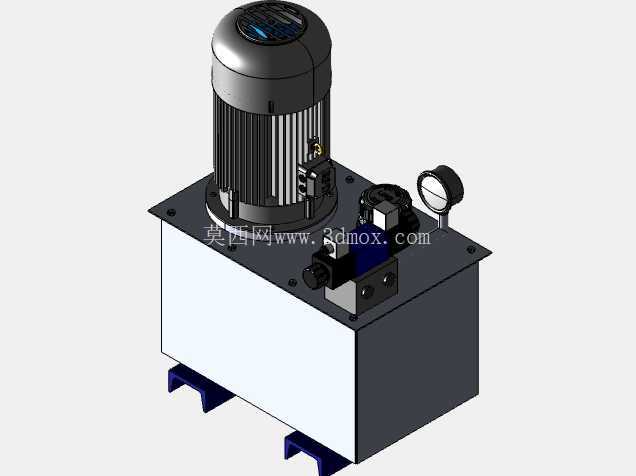

　　三维建模过程中，各元件的装配关系按照实际安装顺序还原：先完成油箱焊接体与顶板、支撑脚的组合，再依次装配电机泵组、阀块、加油滤清器、外部管路和连接紧固件，装配体中可以清晰检查电机风罩与阀组手柄、油箱边缘与管路弯头之间的间隙，避免加工完成后出现元件碰撞、工具无法伸入的问题。

从现场使用角度看，这种一体式动力站不需要用户单独搭建油箱、泵架和阀组安装支架，到场后连接执行机构油管、加注合格液压油即可投入使用。油箱容积按照泵流量的常规散热与沉淀需求匹配，箱体侧面预留的液位、温控元件安装位置可根据工况选装，连续工作时间较长的场景可在侧板加装温控开关，油温超过设定值时外接冷却回路；间歇动作的普通工装场景则依靠油箱自然散热即可满足要求。整体结构把动力提供、油液储存、杂质过滤、方向切换、压力保护几个功能整合在同一机架范围内，既适合整机厂作为标准液压配套模块选型，也适合设备改造项目中替换老旧分散式液压站，现场布管和后期维护的工作量都明显降低。
