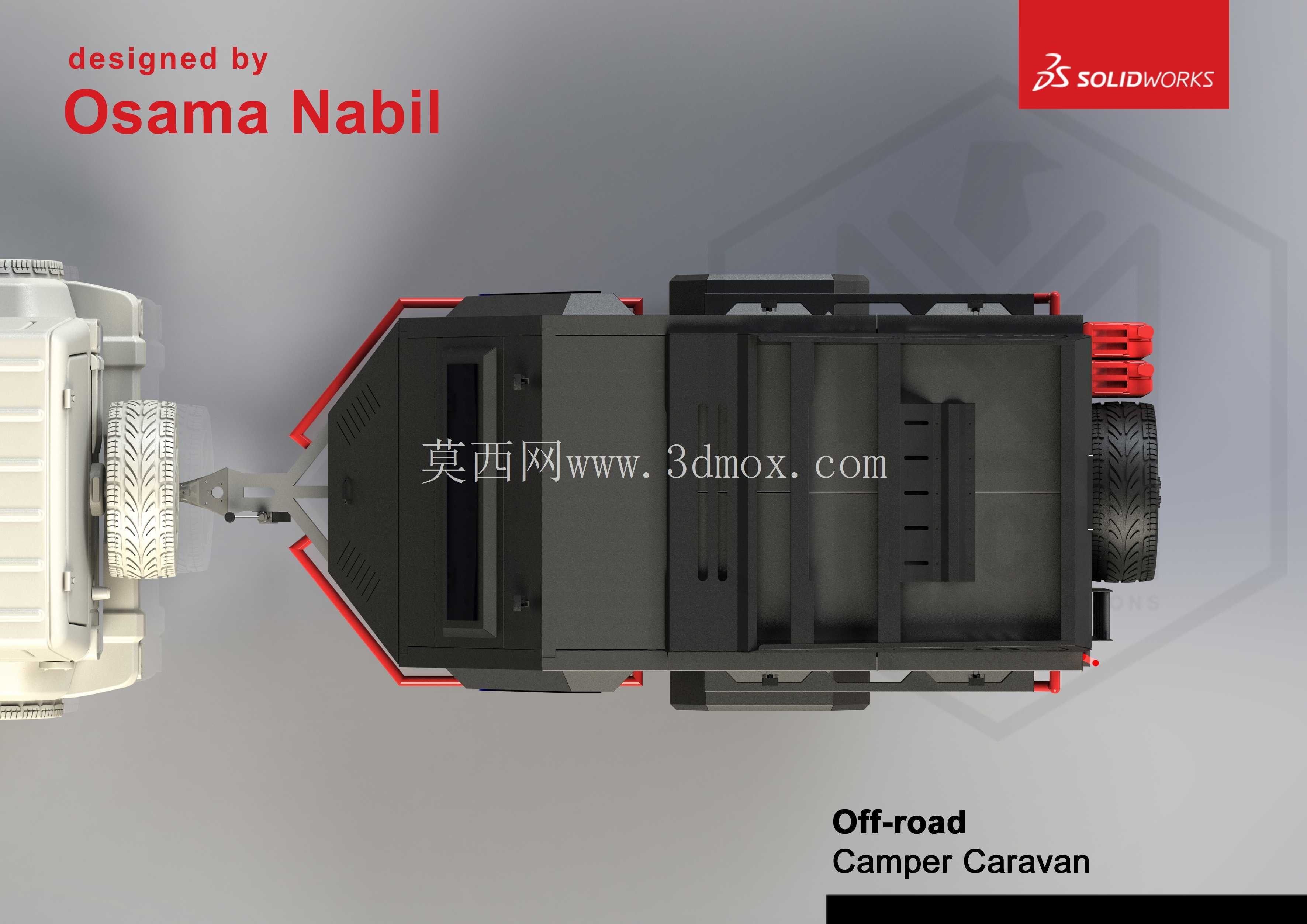

越野露营拖挂旅居方舱结构设计

　　这套三维结构围绕非铺装路面长途穿越场景下的轻量化旅居拖挂展开，核心要解决普通城市露营拖挂在搓板路、砂石路、浅滩便道行驶时箱体易变形、整备质量过大、储物与起居空间冲突的问题。整体采用全铝承载式框架思路，外蒙皮与内部骨架均选用铝合金板材与型材拼接，相比传统钢制拖挂箱体，在保证扭转刚度的前提下大幅降低自重，普通硬派越野车甚至中型SUV都可满足牵引载荷要求，无需大吨位牵引资质即可适配多数户外出行场景。

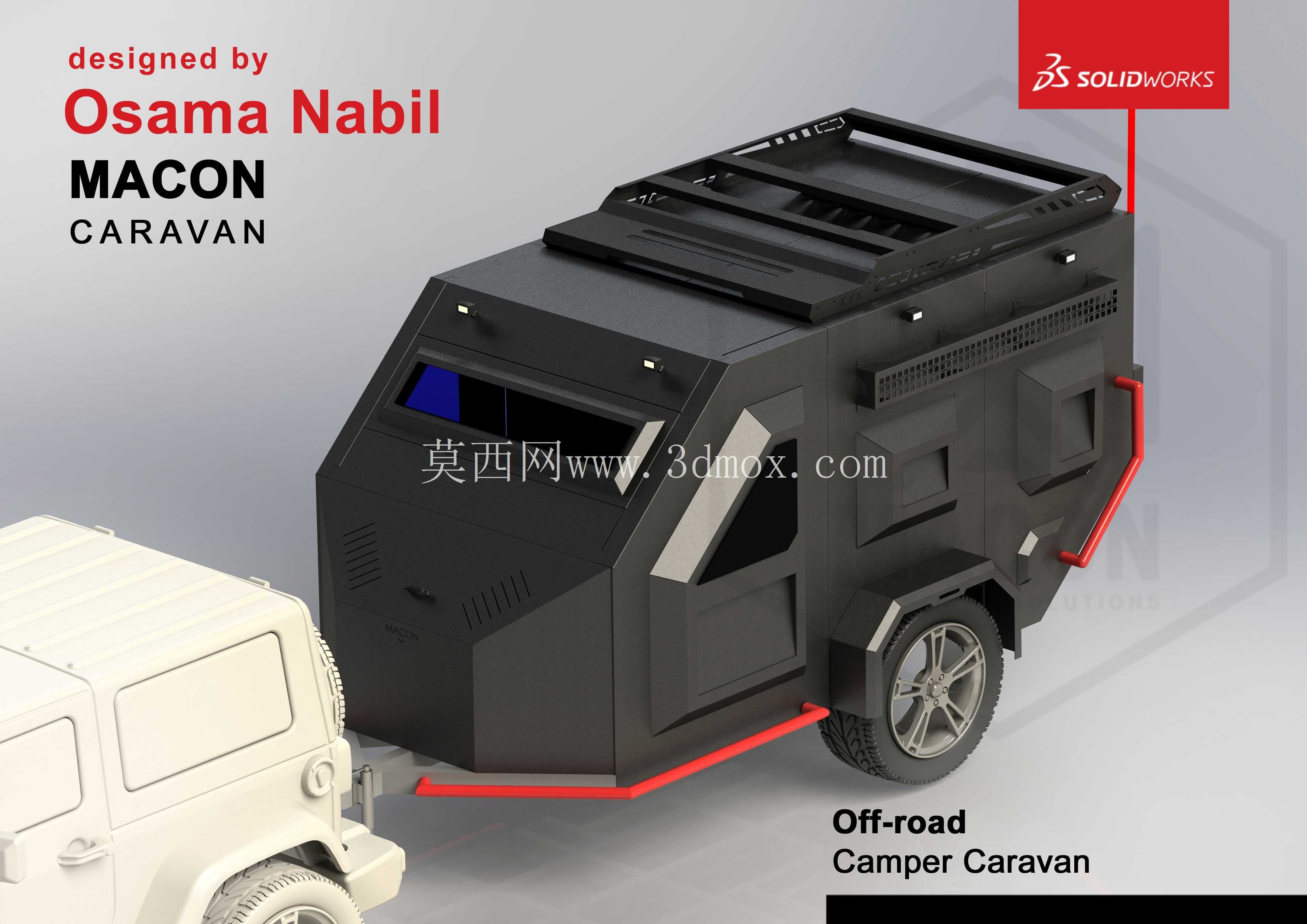

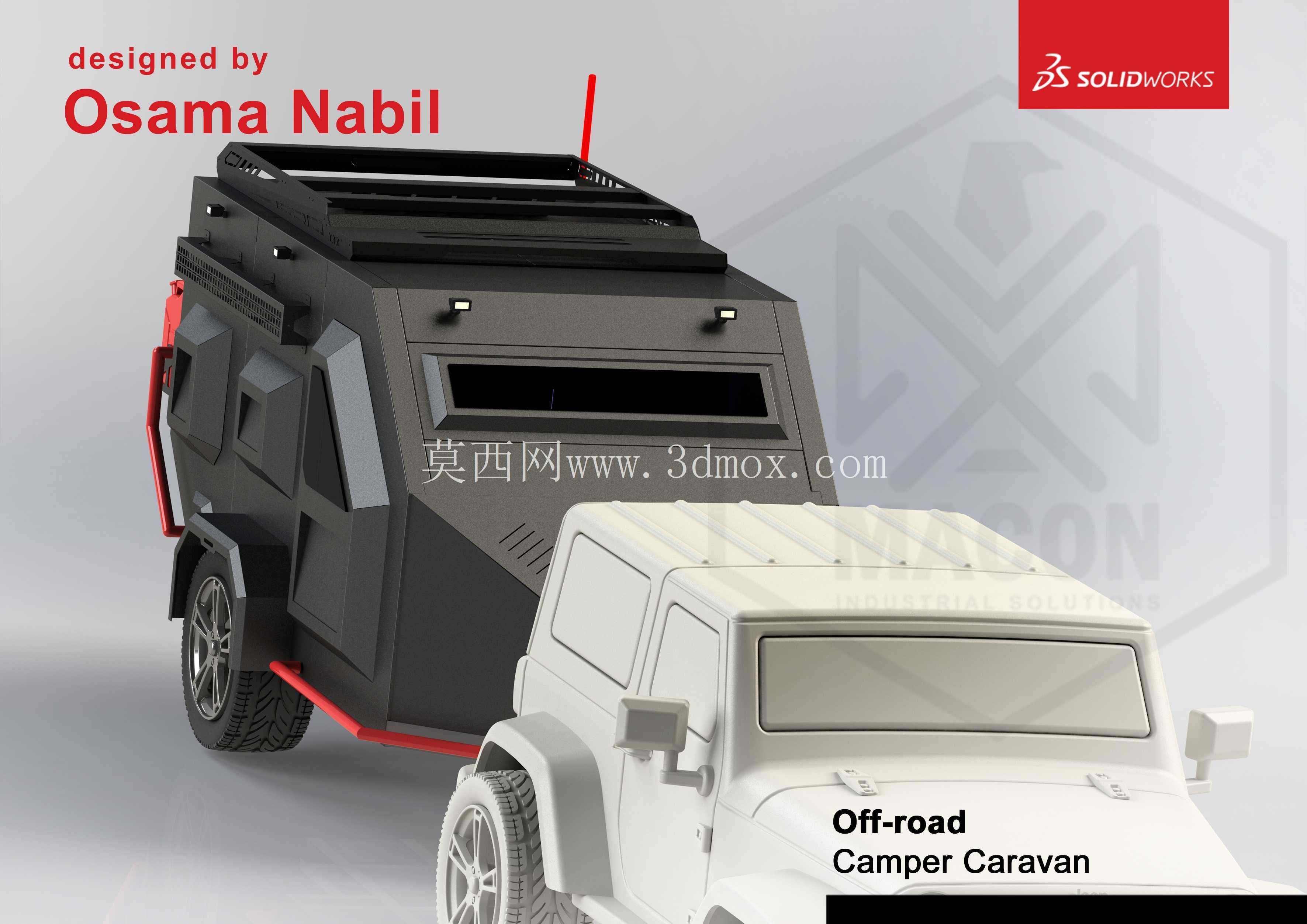

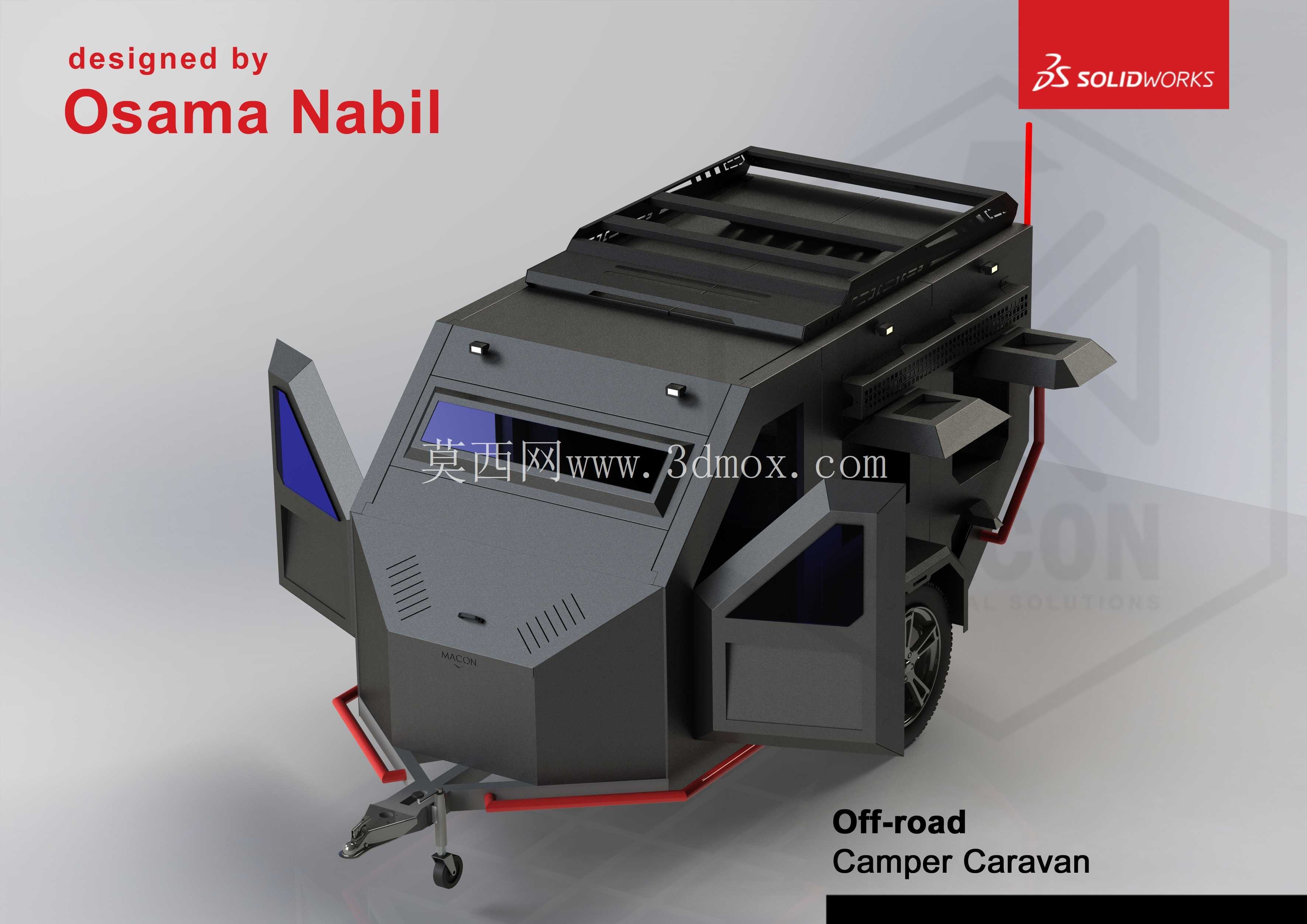

　　从使用逻辑来看，这套拖挂没有采用固定硬顶升顶或者全封闭固定式大厢的常规路线，而是把箱体顶面做成完整的平顶储物承载面，四周预留锚点安装位，出行时可直接固定车顶箱、备用油桶、脱困板、折叠皮划艇这类大件户外装备，不需要占用厢内起居空间。箱体内部布局同时兼顾室内外双厨使用需求：靠近厢体侧门的位置预留内嵌式厨台安装边界，可嵌入便携卡式炉、折叠水槽与小型冷藏箱，天气晴好时可把厨台延伸板翻出在车外操作，避免油烟在密闭厢内散不去；遇到降雨、大风或者低温环境时，也可在厢内完成简餐制备，不用暴露在户外。起居区域预留单人床架的安装位，床体下方全部做成分体储物格，可收纳睡袋、换洗衣物、露营桌椅这类常用物品；床侧预留窄型立柜空间，用来悬挂少量衣物、存放洗漱用品与随身小物件，不用把所有行李都堆在床面上挤占休息空间。

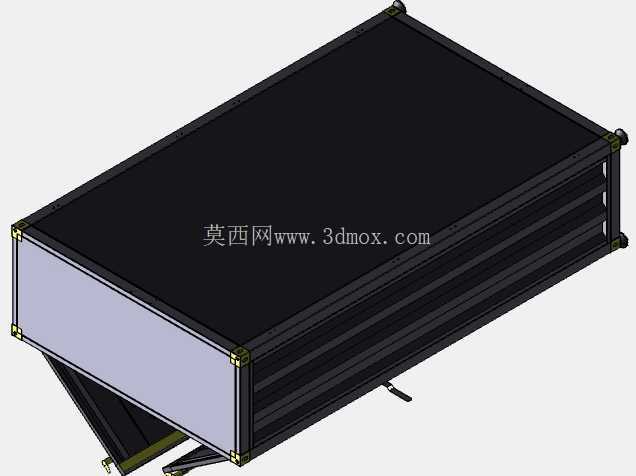

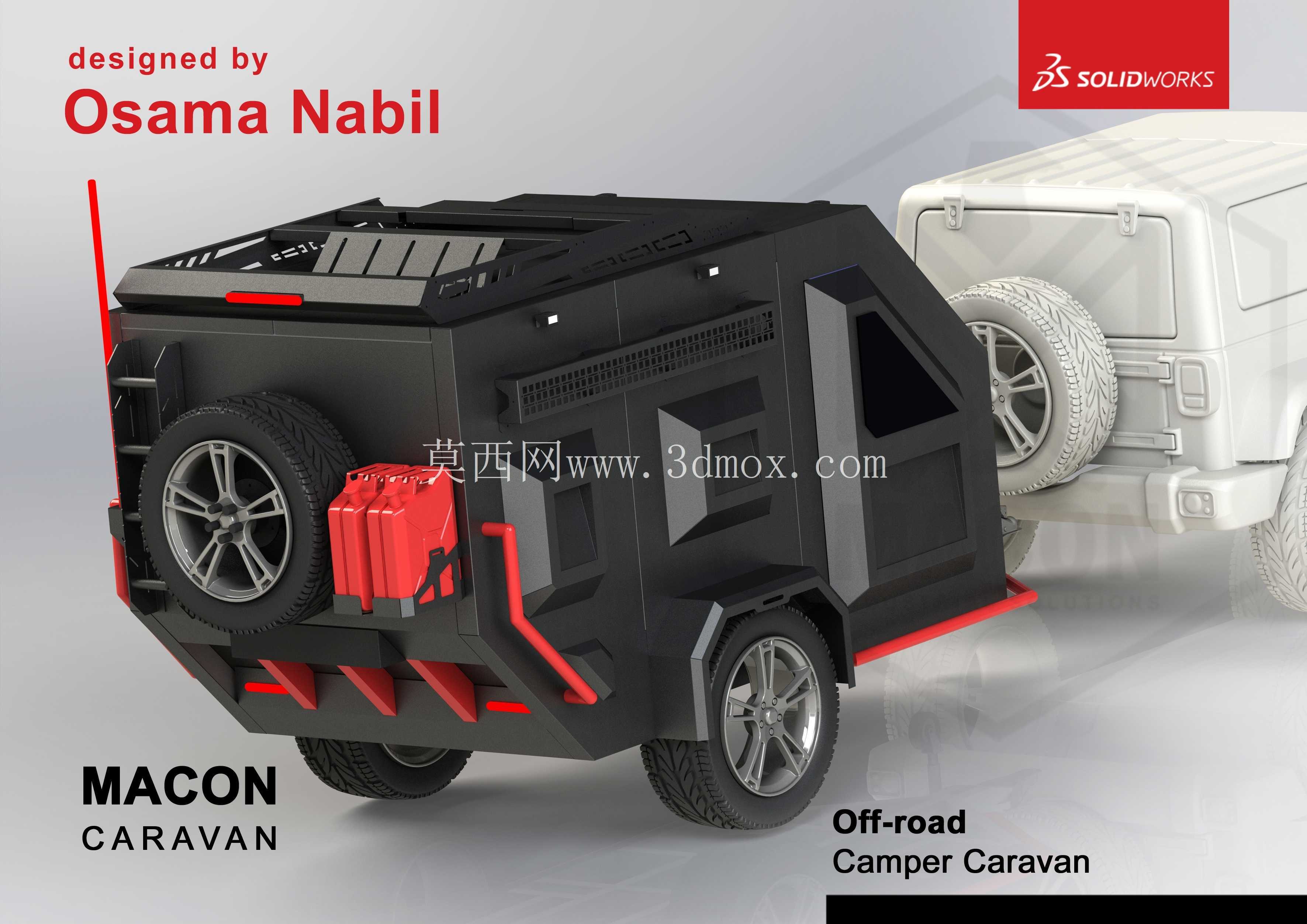

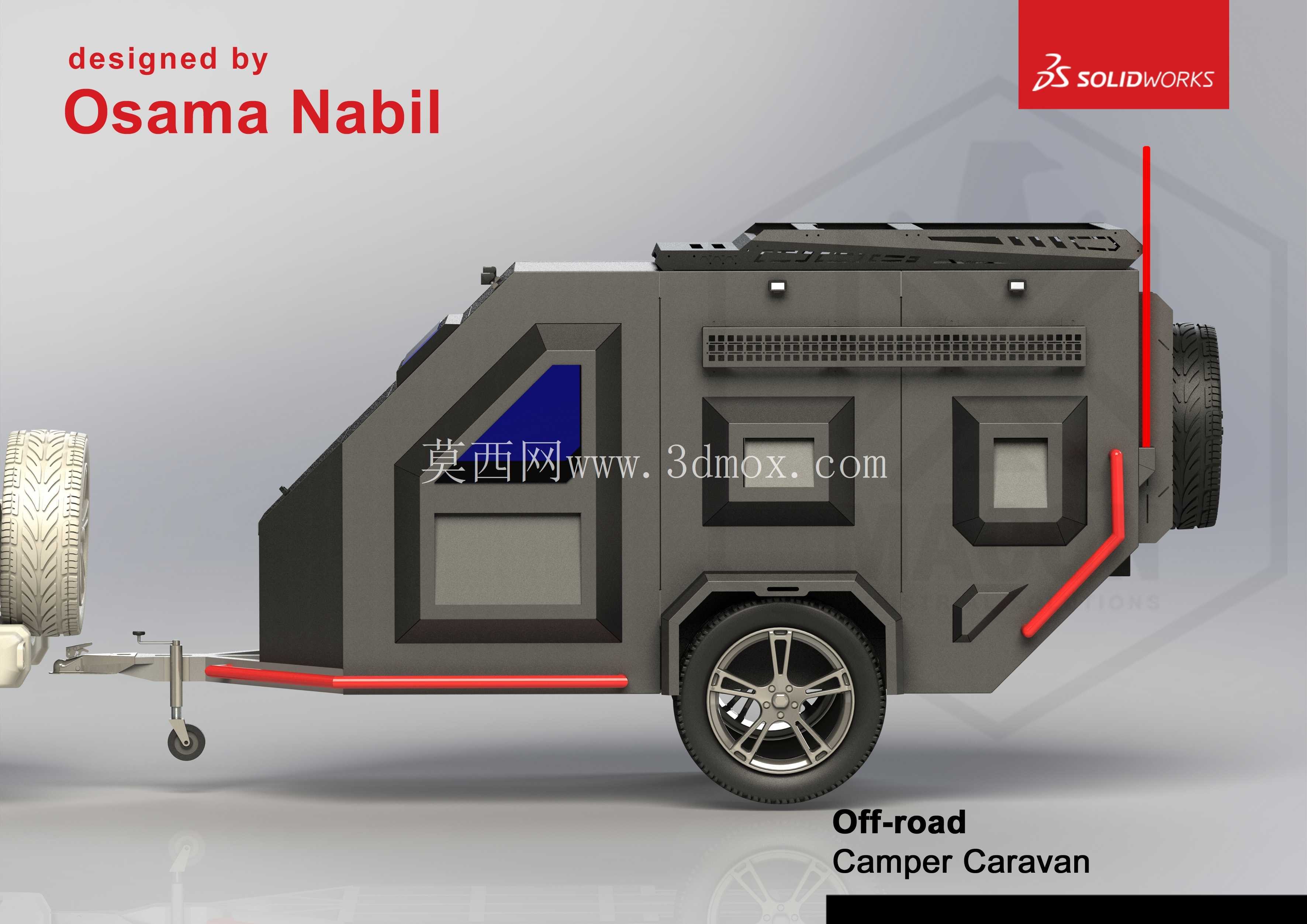

　　结构设计上重点考虑了越野工况的载荷传递：箱体底部框架和拖挂底盘的连接位做了加强角件布局，所有边角位置都设置了金属包角与固定锚点，一方面避免越野行驶中箱体边角被飞石击打变形，另一方面在救援、拖拽、吊装整车上板车的时候，包角位置可直接作为受力点，不会出现局部应力集中扯裂铝板的问题。箱体侧面预留了完整的设备安装导轨位，后期可选装外置遮阳棚、折叠爬梯、后备胎支架、外置淋浴帐这类拓展附件，不需要在铝蒙皮上二次打孔破坏密封结构。

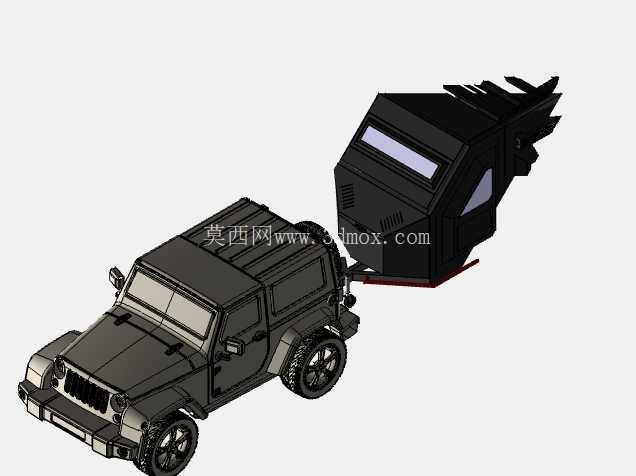

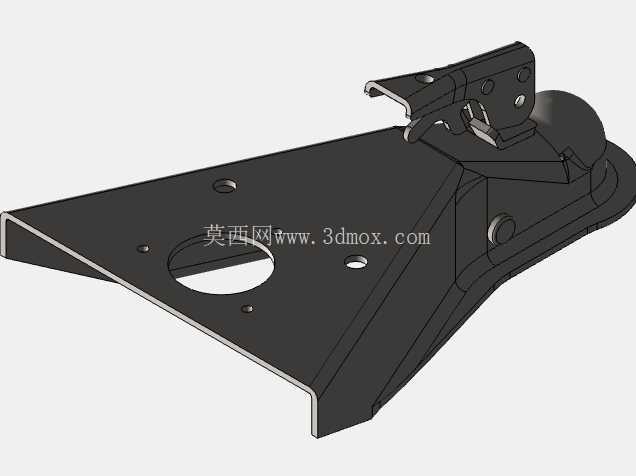

　　安装边界方面，箱体整体轮廓做了方正化处理，宽度控制在常规拖挂上牌允许的尺寸范围内，高度匹配普通家用车库的限高要求，日常不用的时候可以直接停入地库或者私家车位，不需要额外租用大型场地存放。底盘牵引座的连接尺寸适配通用型方口拖挂牵引钩，转向间隙预留充足，在越野路段大角度转弯、上下陡坡的时候，厢体前端不会和牵引车后保险杠发生干涉。厢体底部预留了清水箱、灰水箱、备用电池与逆变器的安装空位，所有管线的走线路径在建模阶段就提前预留了穿线孔与固定卡扣位置，后期改装水电系统的时候不需要切割骨架，避免破坏整体承载强度。

　　不同于市面上很多偏向营地使用的精致露营拖挂，这套设计从一开始就偏向无营地的野外穿越使用，没有做过多冗余的装饰性结构，所有外表面都保持平整易清洁的状态，行驶中沾的泥污可以直接用高压水枪冲洗，不用担心复杂曲面藏污纳垢。厢体的拼接位置全部预留密封胶条安装槽，装配后可实现防尘防水，在戈壁、草原这类多沙尘环境下长时间行驶，厢内也不会进灰积尘。框架的模块化程度很高，所有铝板、型材都可以单独拆解更换，万一在野外发生局部磕碰，不需要整体更换整个厢体，只需要替换受损的板材或者角件即可，大幅降低长途穿越的维护难度。建模过程中所有配合面都留好了装配公差，铝型材焊接或者螺栓连接的位置都预留了工艺余量，实际生产时不需要二次修配即可完成组装，对于小批量定制改装的从业者来说，可直接基于这套结构调整内部布局，适配不同用户的旅居需求，比如可以把内部衣柜位置改成小型卫浴间，或者把厨台区域拓展成更大的储物工作台，整体框架不需要做大幅改动就能满足差异化改装要求。
