小型桌面三轴数控雕刻铣床结构

　　这套小型三轴数控加工设备面向桌面级加工、教学实训、小型零件试制和轻型雕刻场景，结构上采用龙门移动式布局，主轴组件沿横梁横向移动，龙门沿床身纵向移动，工件固定在工作台上完成平面轮廓铣削、钻孔、开槽、浮雕和软材料切削。设备整体占地紧凑，适合放置在实验室、工作室、创客空间或小批量样件加工区域，可处理木材、塑料、亚克力、软铝、发泡材料及电路板等低切削载荷工件。

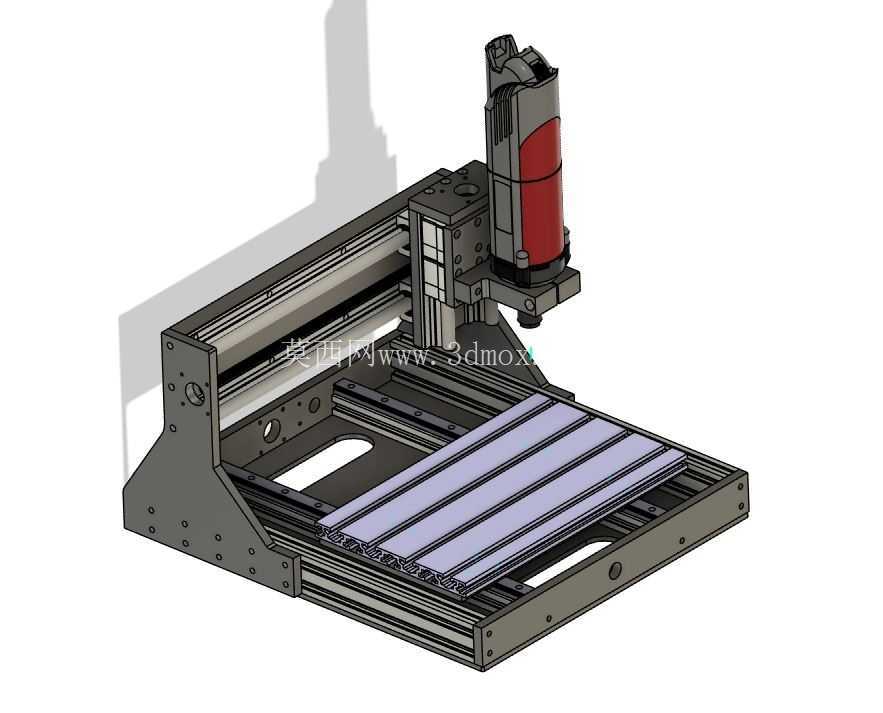

　　从结构布置看，床身底部由多根工业铝型材拼合形成矩形框架，型材槽道既承担安装基准，也为侧板、导轨、端座和电控附件提供灵活固定位置。底部框架四角和侧向连接位置通过角件、螺钉和加强板锁紧，保证装配时能够调整平行度与垂直度。工作台区域采用多条平行型材组成T槽式装夹面，工件可通过压板、T型螺母、夹具或虎钳固定；台面开口区域兼顾排屑、减重和底部观察，适合轻型加工过程中切屑自然下落。

　　纵向运动由床身两侧的直线导向副承担，龙门侧板跨装在两侧导向系统上，驱动元件沿床身长度方向布置，使龙门在Y向平稳往复。该布置将工件承载区放在设备中部，运动部件质量相对集中，便于控制低速进给时的抖动。龙门两侧立板采用钣金或板材折弯、拼装形式，板面分布大量安装孔，用于连接横梁、导轨滑块、限位开关、拖链支架和加强筋。侧板下部呈加宽支撑形态，可提高龙门倾覆刚度，减少主轴悬伸时的侧向摆动。

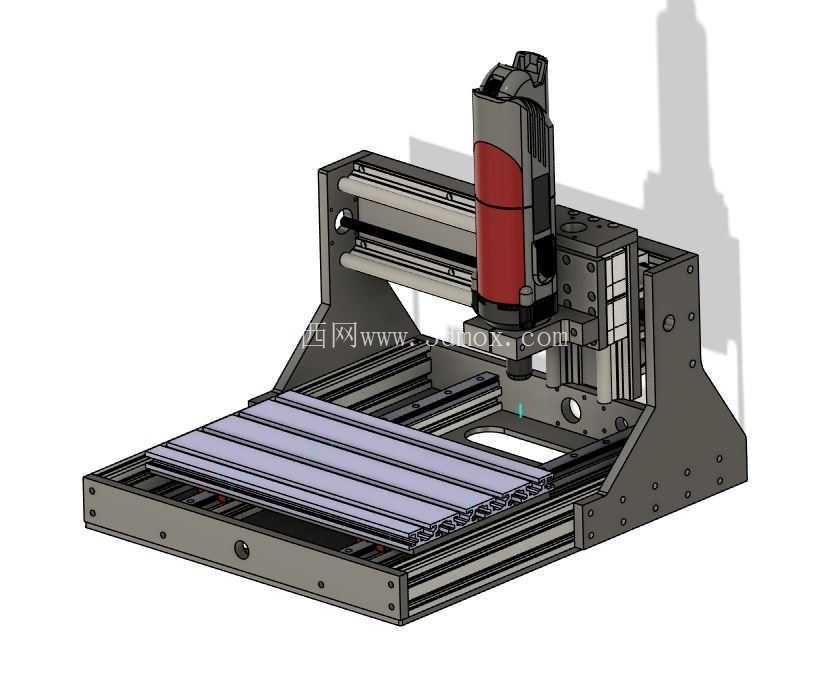

　　横梁部分承担X向运动与主轴安装任务，直线导轨沿横梁长度方向固定，滑座通过滑块与导轨配合，主轴夹持座安装在滑座上。主轴单元采用立式布置，刀具朝下，主轴外轮廓包含电机壳体、握持段和刀夹区域，适合通过抱箍固定在Z向滑板上。Z向滑板沿垂直导轨升降，完成刀具进刀和退刀；设计时需要重点控制主轴中心线与工作台面的垂直度，否则在铣槽和钻孔时会出现孔壁倾斜、台阶面接刀痕或轮廓尺寸偏差。

　　该设备的有效加工空间属于小型桌面规格，X、Y、Z三个方向的行程边界由导轨有效长度、龙门内净宽、主轴最低与最高位置共同决定。布置整机时，不仅要关注台面加工范围，还需要在左右、前后和上方预留维护空间：后侧应留出拖链弯曲和线缆走向位置，上方要保证主轴装刀、换刀和抬刀不受遮挡，前侧则需要留出工件装夹与观察距离。安装基准应选择平整刚性台面，若长期加工较硬材料，可在底部增加减震垫或整体支撑垫板，以降低铝型材框架传递到桌面的振动。

　　传动设计上，这类轻型数控设备通常采用丝杠或同步带配合导向元件实现定位。丝杠方案适合提高进给精度和轴向刚性，带传动方案则具有噪声低、速度快、维护简单的特点。无论采用哪种方式，装配时都要保证驱动轴线与导轨方向平行，电机座与轴承座同轴，避免运动过程中出现卡顿、周期性阻力变化或定位误差累积。限位元件应布置在各轴行程末端，配合回零开关确定机床坐标原点，防止程序错误或手动超程时撞击机械端座。

　　主轴系统的选型与加工对象直接相关。高速小功率主轴适合木材、塑料和亚克力的雕刻切削，刀具直径和切深需要控制在机架刚性允许范围内；若尝试加工铝件，应采用小切深、高转速、稳定进给和锋利刀具，并重视夹紧与排屑。设备本身并非重载切削机床，结构优势在于成本低、占地小、改造方便、可视化程度高，适合用于验证数控路径、学习G代码、加工薄壁软质样件以及完成简单工装夹具的轻量化制作。

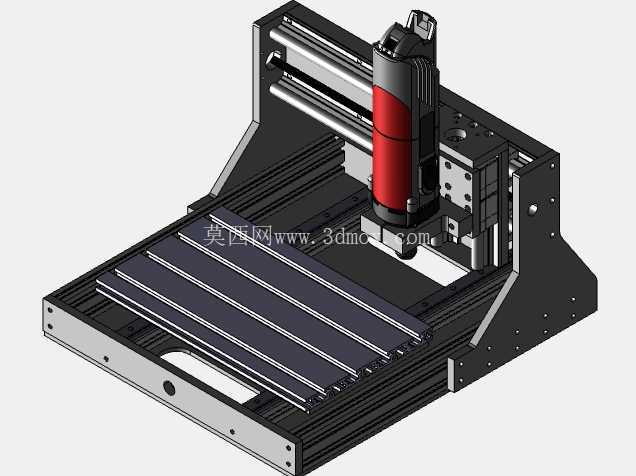

　　三维建模时需要把铝型材截面、槽道螺母位置、导轨滑块安装孔、侧板折弯边、主轴抱箍、工作台型材间距和线缆拖链路径逐一表达清楚。运动校核方面，应检查X向滑座在横梁两端是否与龙门侧板干涉，Z向主轴下降到最低位置时刀具或夹头是否触碰工作台，Y向龙门移动到前后极限时拖链和线缆是否处于允许弯曲半径内。对于装配从业者而言，模型还应体现可调结构：例如导轨预压、皮带张紧、丝杠支撑座位置、主轴抱箍高度以及龙门两侧同步调整点，这些细节直接影响设备后期装配和调试效率。

　　整机外观呈现明显的开放式机床特征，外围没有全封闭防护，因此实际使用时应根据加工材料配置护目镜、吸尘装置、切屑挡板和紧急停止控制。加工木质或塑料材料时，粉尘较轻，吸尘口可布置在主轴附近；加工电路板或金属薄片时，则需要重视碎屑收集和刀具冷却。该结构的价值不在于承担大批量高负荷生产，而在于以紧凑框架完成三轴联动加工的完整功能表达，为小型数控设备的结构设计、运动校核、装配教学和个性化加工提供直观参考。
