桌面级小型数控车削加工模组结构

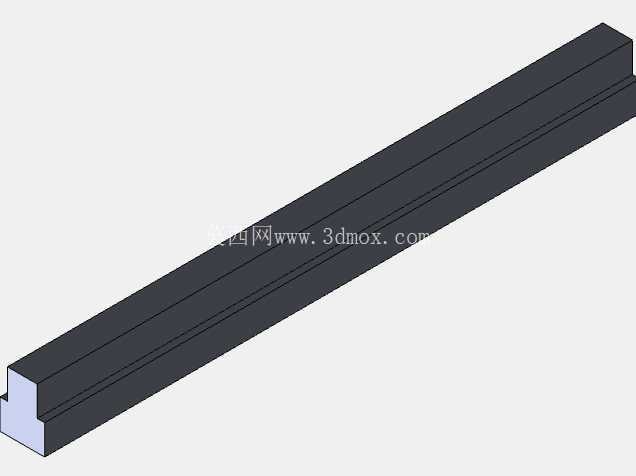

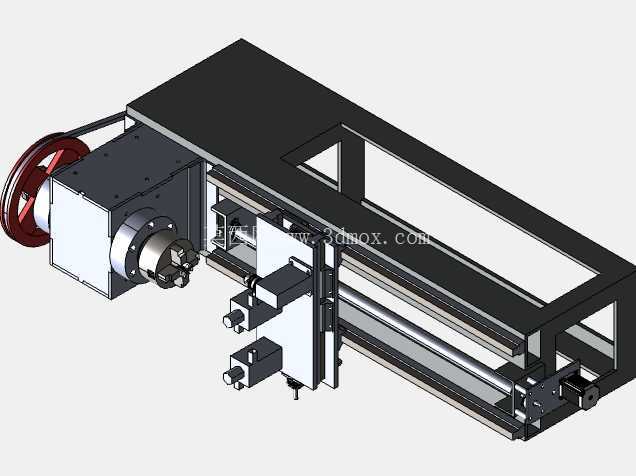

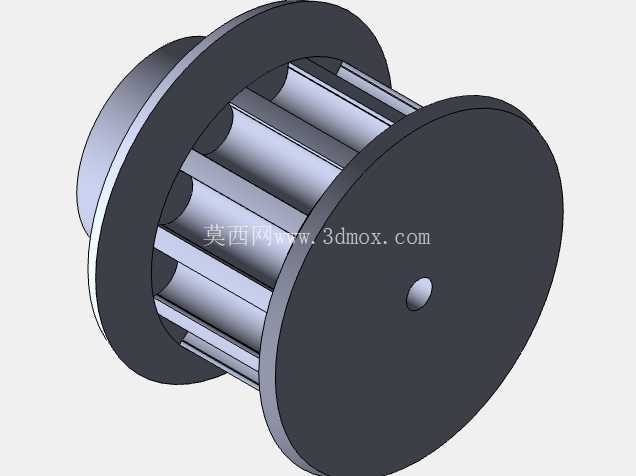

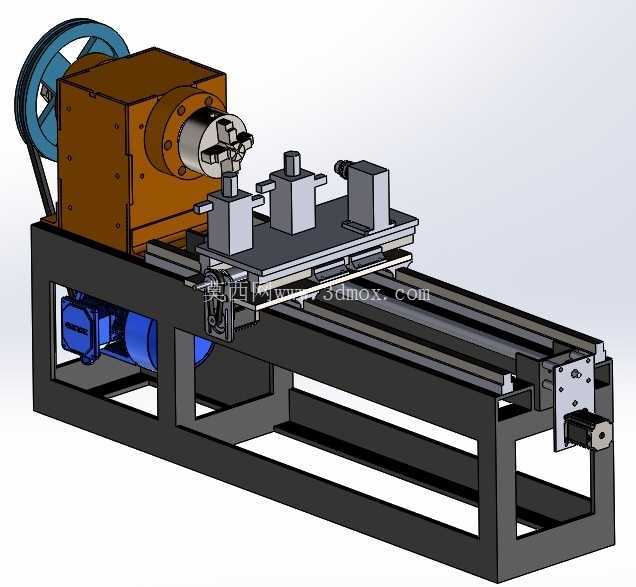

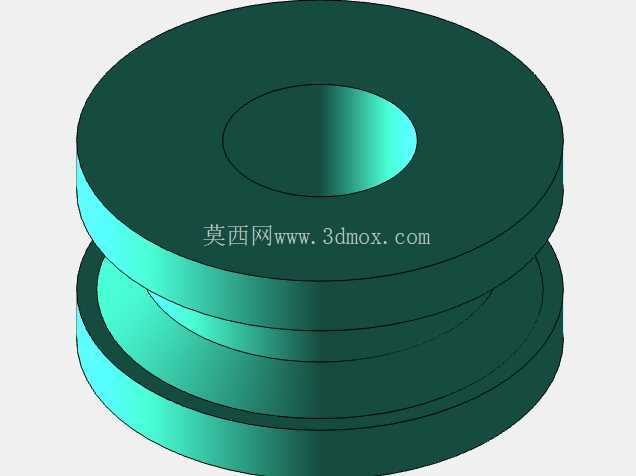

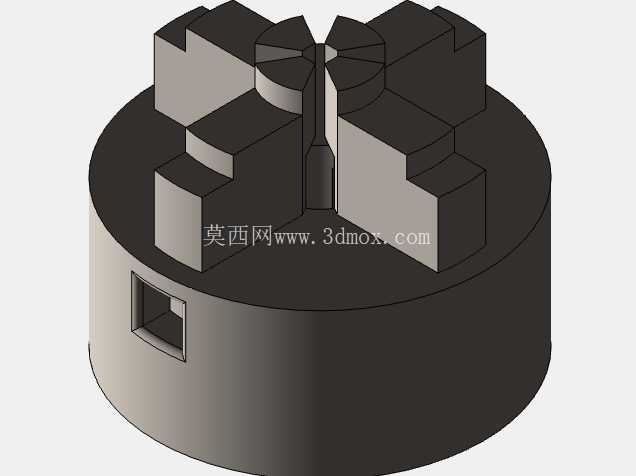

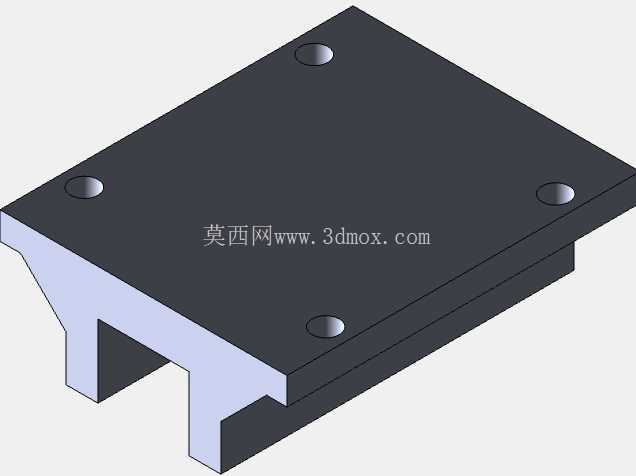

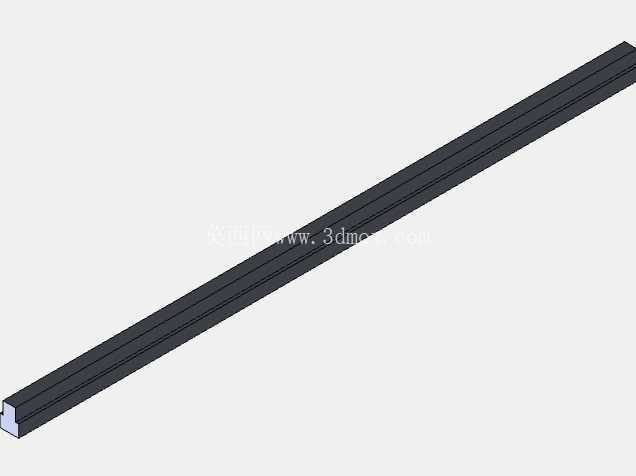

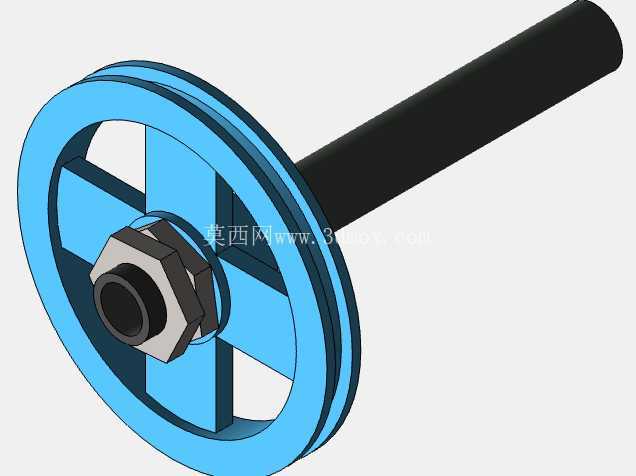

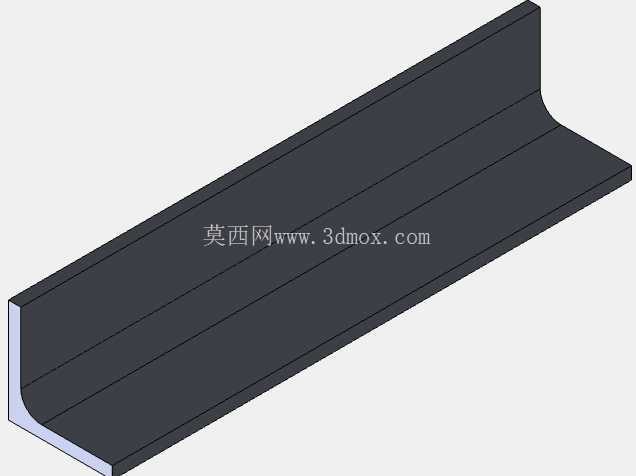

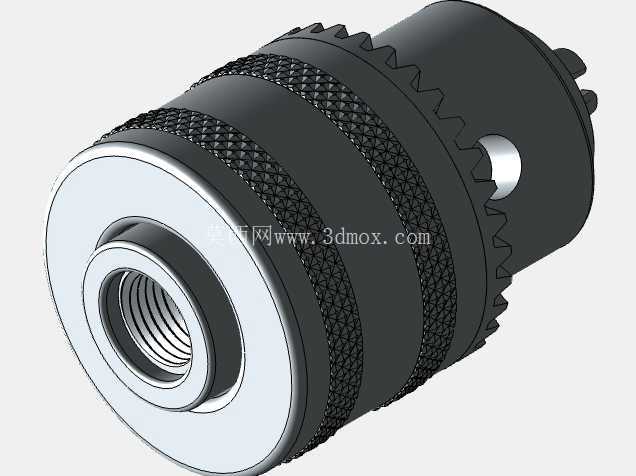

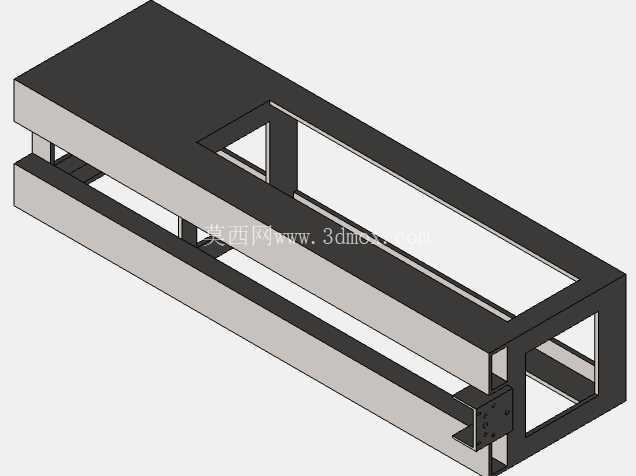

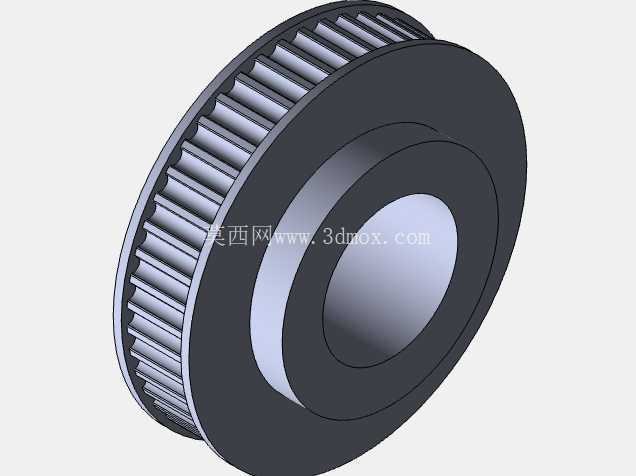

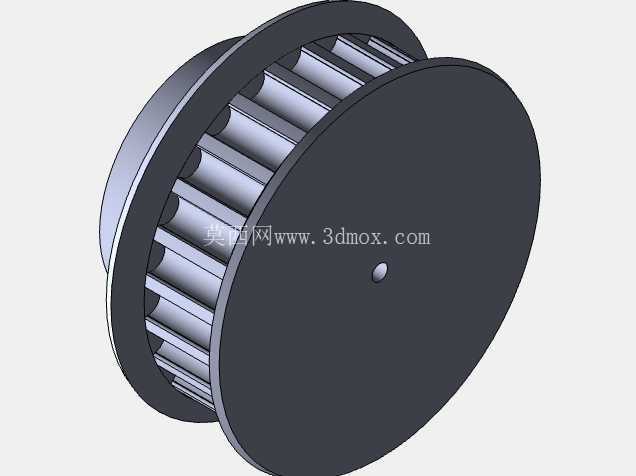

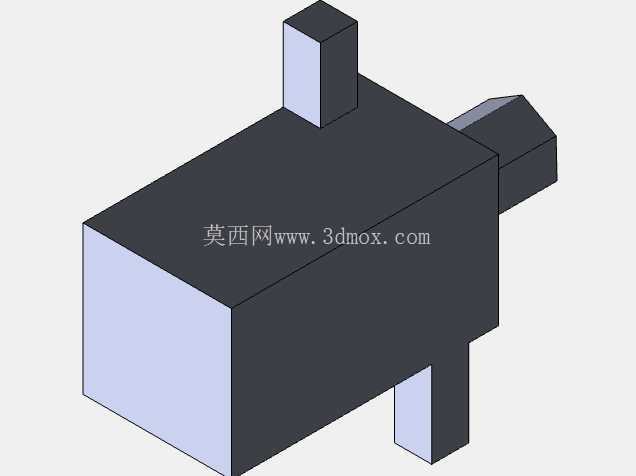

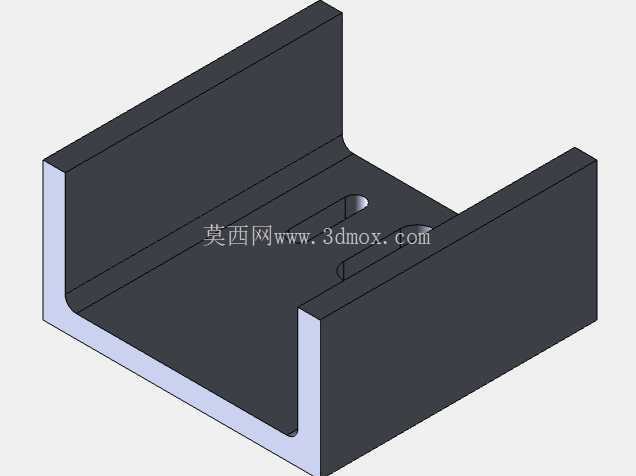

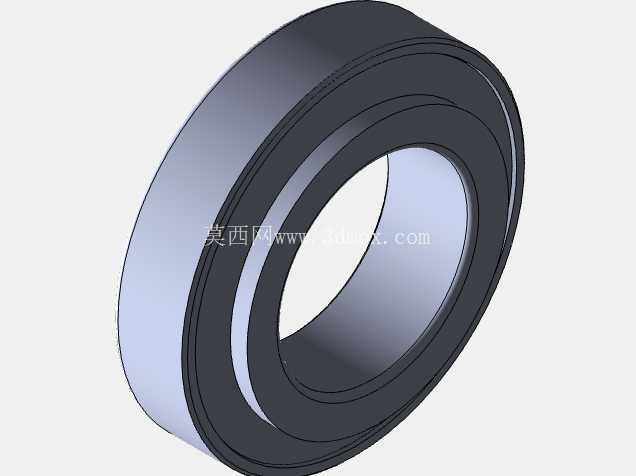

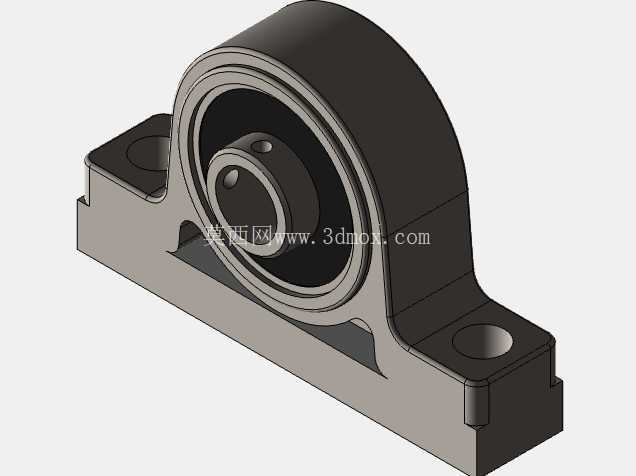

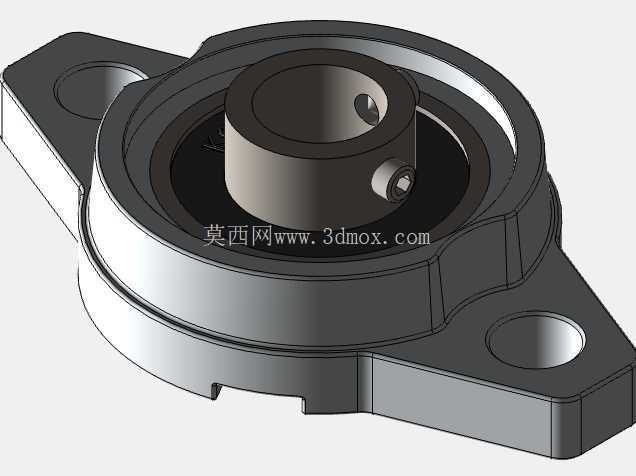

　　床身上方沿轴向铺设平行直线导轨，导轨安装面经过找平约束，保证进给方向与主轴回转轴线的平行度；滑台部分由中拖板与刀架安装座组成，可沿Z向完成纵向走刀，横向刀座则提供X向进刀调节，两轴运动边界在建模时已按小型工件加工行程预留，避免极限位置与主轴箱、尾端限位发生干涉。主轴单元布置在床身左端，箱体式主轴座承担卡盘与工件的回转载荷，前端三爪卡盘用于装夹棒料，箱体后侧通过带轮与减速驱动部件连接，手轮结构保留了手动微调与检修盘动的操作空间。这套小型数控车削模组面向小尺寸回转件加工场景搭建，整体结构围绕桌面化布置、低成本改造与教学验证需求展开，适合在小型工坊、实训车间、非标自动化试制工位完成棒料、轴套、小法兰类零件的外圆、端面、锥面与简易螺纹切削作业。模组没有沿用工业重型车床的整体铸造床身思路，而是采用型钢焊接框架作为承载基体，框架下部留出敞开空间，用于布置驱动电机、带传动组件与电气走线，既控制整机自重，也便于后期维护时直接观察传动链路。

　　主轴中心高是整机布局的核心尺寸，它决定了刀架安装面到回转中心的高度差，也限制了可加工工件的最大回转直径；设计时将主轴中心高控制在桌面设备常用范围内，床身框架底部保持平整支撑面，四周地脚位置预留安装孔，可直接固定在工作台或型钢支架上，减少切削振动带来的位移。进给驱动端布置在床身尾侧，丝杠与导轨平行布置，螺母座与滑台刚性连接，端侧安装限位挡块，防止超程碰撞。刀架部分采用简易工位装夹结构，可同时布置外圆车刀与切断刀，换刀时通过定位面保证刀尖高度对齐主轴中心。

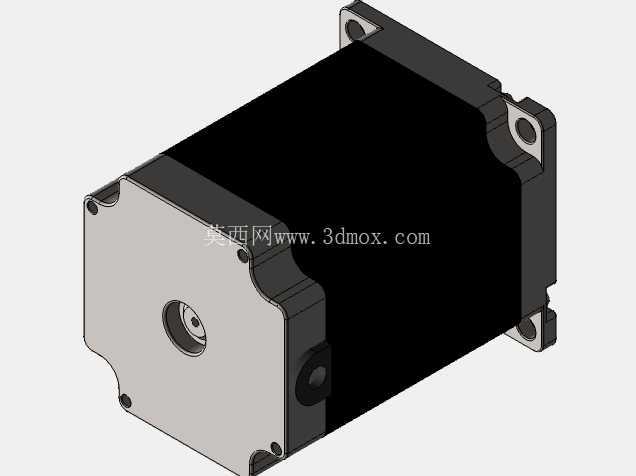

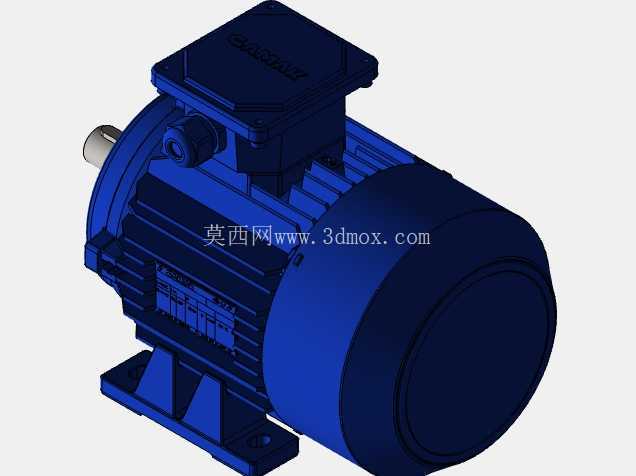

　　从建模逻辑看，各子装配按主轴箱、床身框架、纵向滑台、横向刀架、驱动组件、防护带轮拆分，配合关系完整还原了真实装配顺序：先校平框架导轨，再吊装主轴箱并找正同轴度，随后装入丝杠与滑台，最后挂载电机与传动带。这种拆分方式也方便设计人员在方案阶段校核运动包络，比如卡盘夹持最大直径棒料时，回转外圆不会触碰刀架；滑台走到最近位置时，刀尖不会与卡盘爪发生碰撞；皮带张紧行程留有调节余量，可补偿带轮长期运行后的松弛。现场使用中，这类模组常承担铝件、铜件、软钢与工程塑料的小批量加工，教学场景下可用于演示数控进给逻辑、刀具补偿概念与夹具装夹方式，试制场景下则能快速完成销轴、衬套、接头类零件的单件加工。

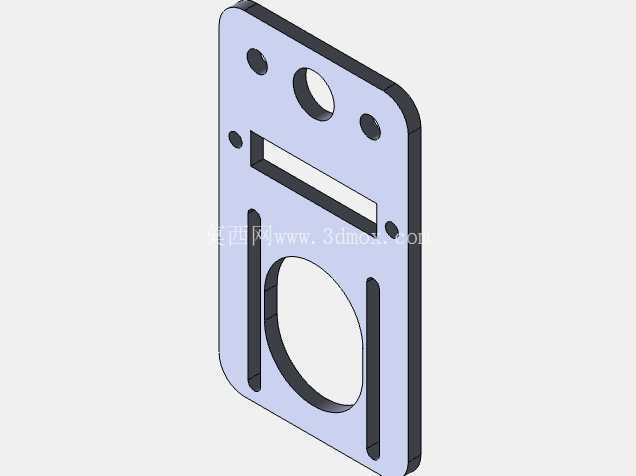

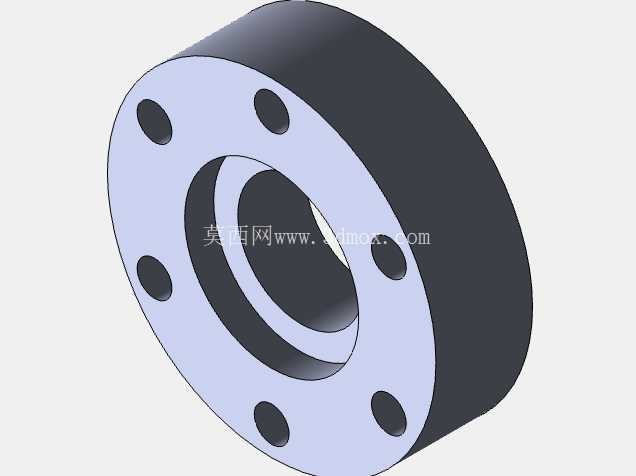

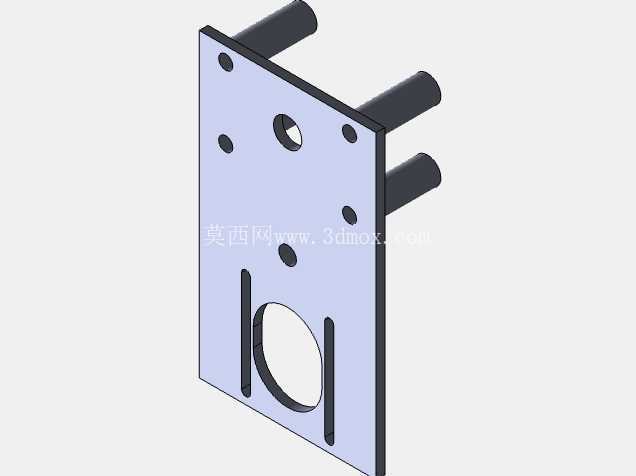

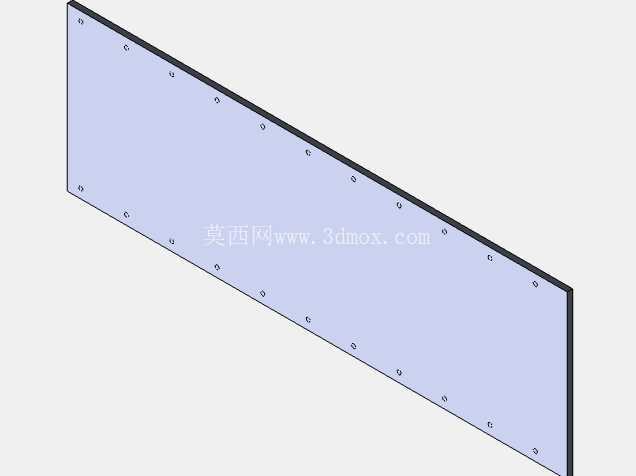

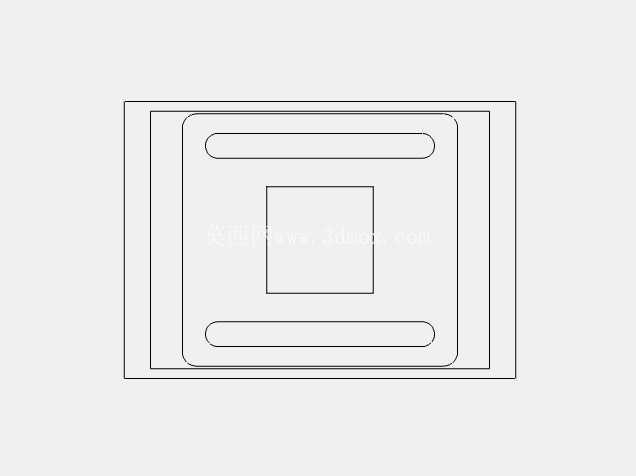

　　整机外形呈长条形低位布置，左侧主轴箱与带轮构成较高区域，中部滑台为运动工作区，右侧尾端为丝杠驱动与限位区，安装时只需保证工作台平面水平、四周留出操作与排屑空间即可；床身内部空腔还可容纳切屑盘或冷却管路，框架侧面开孔用于走线，避免线缆随滑台往复拖拽。结构细节上，导轨副、丝杠螺母、卡盘连接法兰、电机安装板均按可装配关系建模，关键配合面保留凸台与定位止口，螺栓孔位与压紧块位置清晰，能够直接用于工程出图、装配指导与二次改造，例如将手动刀架更换为电动刀架，或在尾座位置增加简易顶尖支撑，以提升细长轴加工稳定性。
