发那科DDR-TiB数控第四轴转台结构

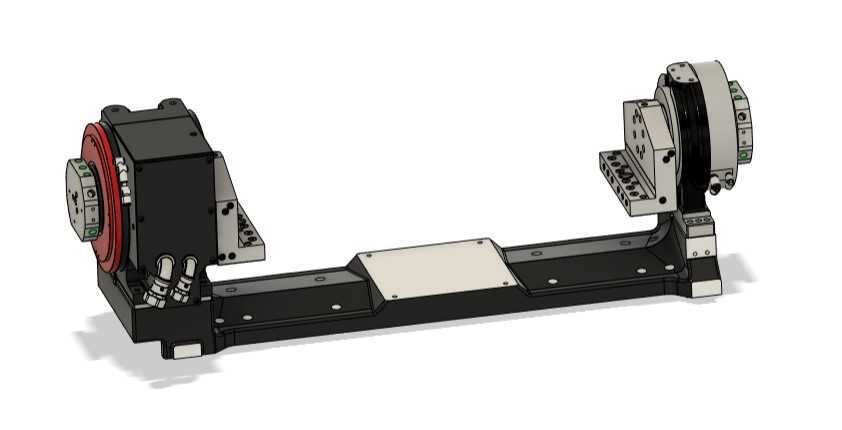

　　这套三维结构呈现的是面向立式加工中心配套使用的双端支撑式数控第四轴回转单元，整体采用桥框式布局，左右两端分别布置驱动端与随动尾座端，中间通过长条形铸造基座连接，用于在三轴铣削设备上扩展工件的回转分度与连续联动加工能力。在实际产线场景中，这类转台常被布置在中小型立式加工中心工作台面上，承担多面体壳体、小型泵阀零件、精密夹具底板、异形铝合金结构件的四轴联动加工任务，工件一次装夹后即可完成多个侧面的孔系、型腔、斜面铣削，大幅减少二次装夹带来的定位误差，也省去了多次换装找正的辅助工时。

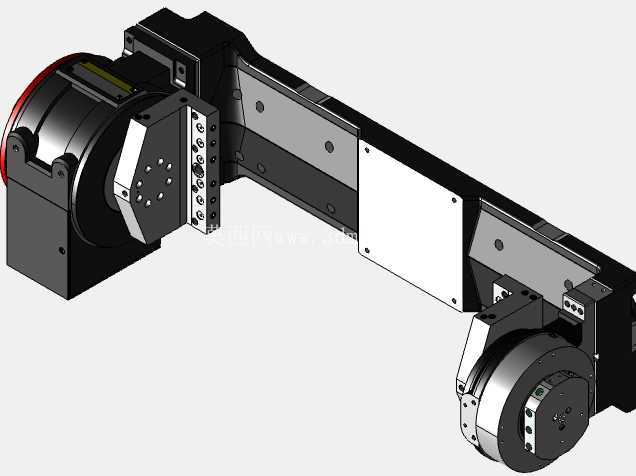

　　从结构拆分来看，左侧驱动端集成了大直径回转盘面、内置驱动单元与端面安装法兰，盘面预留了标准化的T型槽与定位销孔阵列，可直接适配通用卡盘、定制弯板夹具或者专用多工位抱具；右侧随动端配备可伸缩的顶尖支撑模块与锁紧机构，针对长轴类、跨距较大的工装底板，可通过尾座顶紧形成两端约束，避免悬臂装夹在重切削工况下出现颤振。中间连接基座采用箱型筋格铸造结构，上平面加工出连续的安装定位槽与紧固螺纹孔，既承担两端部件的同轴度定位基准，也可在中间区域加装辅助支撑块、气动定位销或者工件承托托架。

　　设计层面优先考虑了机床内部的安装边界约束：整体基座长度适配常规850系列立加的工作台行程范围，底座底面的安装孔位匹配标准T型槽间距，现场装机时不需要对原有工作台做二次改造；两端回转单元的中心高经过统一校准，驱动端主轴与尾座顶尖的同轴度在装配时通过基座止口与修配垫片保证，回转轴线平行于机床X轴方向，接线与气路接口全部布置在驱动端后侧，避免加工过程中切屑、切削液飞溅拖拽管线。转台的回转锁紧采用端面齿盘结构，分度到位后可实现高刚性锁止，在进行重型铣削、钻孔工序时，回转方向不会因为切削反力出现偏移；当执行联动曲面加工时，锁紧机构释放，回转轴可与X/Y/Z三轴插补运动，完成叶轮类、凸轮类复杂曲面的连续走刀。

　　外围防护设计也贴合机加工现场的恶劣工况：驱动端外侧设置了环形防护挡板，阻挡铸铁切屑、铝屑直接冲刷回转密封部位，尾座端的滑移配合面配备刮屑板，切削液与细碎切屑无法进入内部传动腔。管线出口处采用防水接头走线，随机配套的电磁阀、传感器接口集中排布在基座侧面的安装小板上，电气接线时可直接对接机床的IO端口，不需要额外在机床内部零散固定元件。

　　在选型适配阶段，工程师首先需要核对转台整体的总长、总宽尺寸，确认机床防护门关闭后的内部空间余量，同时核对回转盘面的最大回转直径，保证装夹工件后旋转过程中不会与机床主轴头、刀库或者防护内衬发生干涉；针对重量偏大的工件，还要核算两端支撑的跨距承载能力，当工件长度超出两端座体的默认间距时，可通过更换不同长度规格的中间连接基座来调整跨距，基座上的定位键槽全程保持统一基准，更换后不需要重新反复校准两端同轴度。日常使用中，工装设计人员可以直接基于该三维结构在盘面、尾座侧搭建自定义夹具，提前在软件里模拟工件旋转全行程的干涉情况，把夹具螺栓、压板的布局提前规划到位，避免现场装机后才发现夹具与转台本体、刀具路径发生碰撞。这类双支撑第四轴相比单悬臂转台，在长尺寸工件、偏重工件加工场景下刚性优势明显，切削参数可以适当提升，同时长期运行后基座的应力变形更小，分度精度保持性更稳定，是批量精密零件多工序加工里非常常用的机床扩展附件。
