幕墙系统用快拆锁针结构三维设计

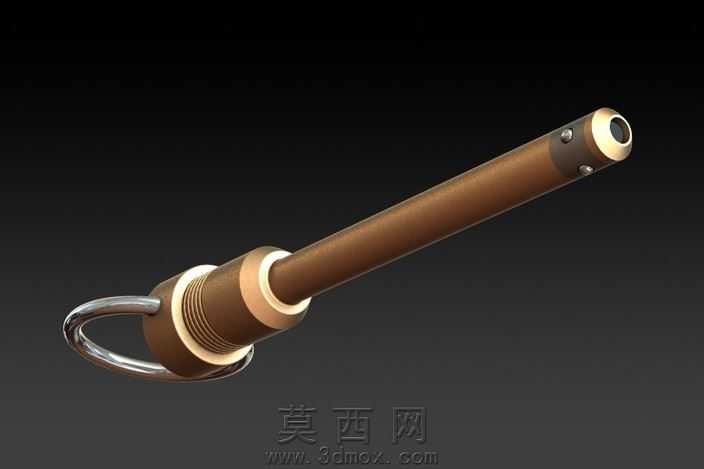

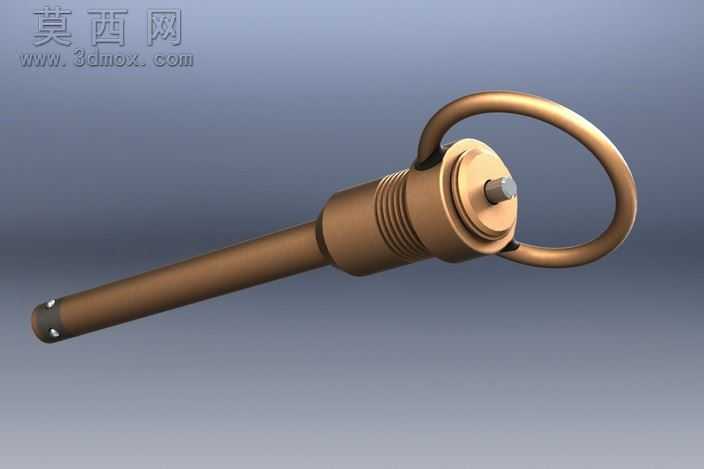

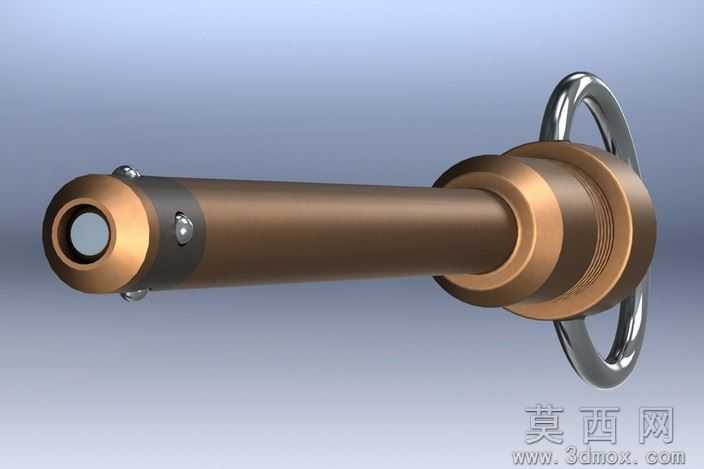

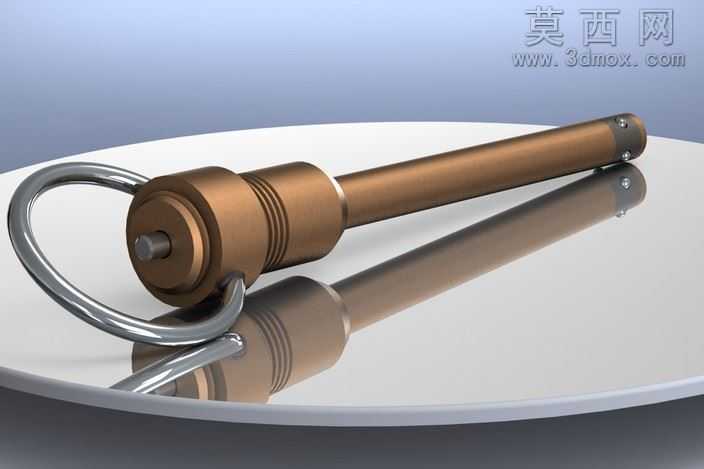

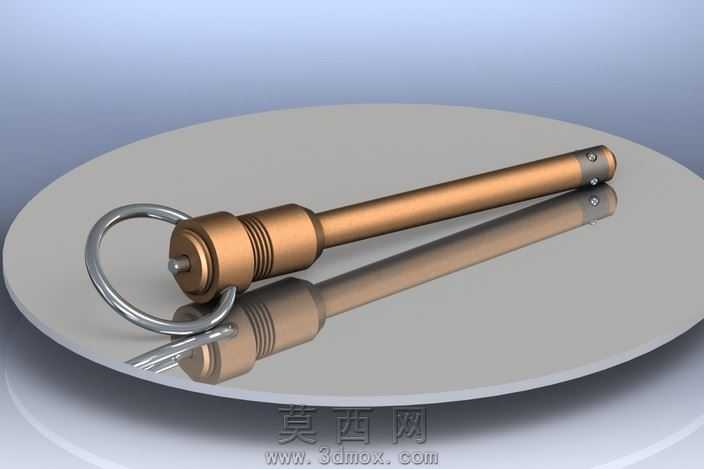

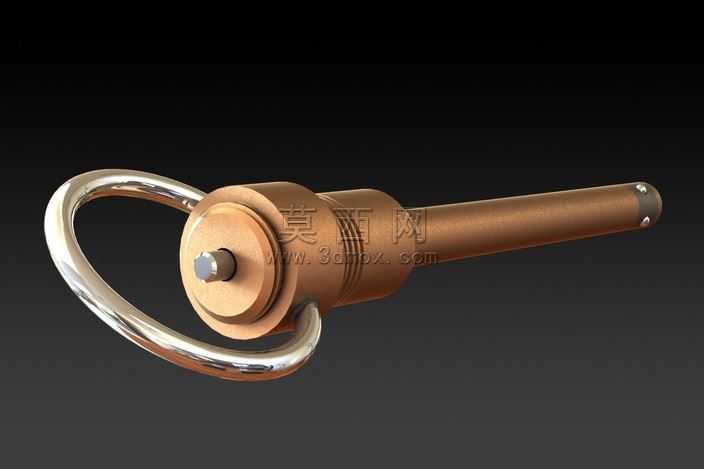

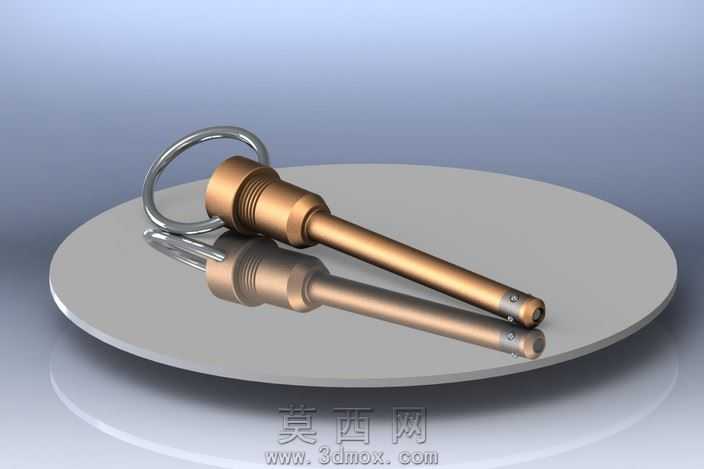

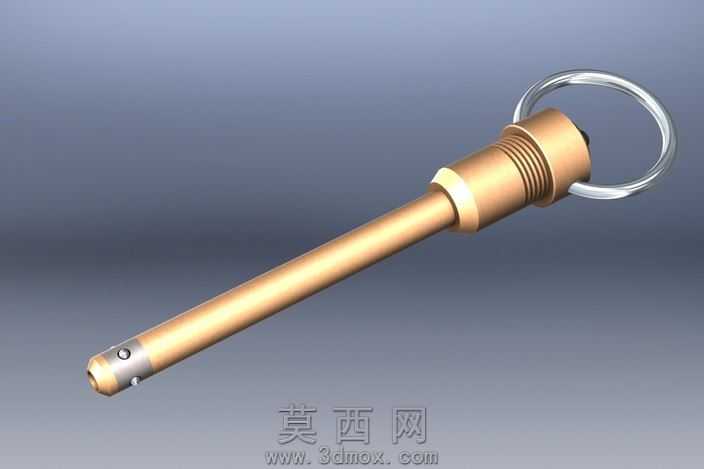

本模型为幕墙系统配套的快拆锁针三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成锁针主体长轴基体，轴身采用等直径圆柱结构保证插拔顺畅性，轴端设计环形定位槽配合内置钢珠实现锁紧限位，避免锁针受外力意外脱出。锁针尾端采用阶梯轴结构嵌套黄铜材质衬套，衬套与主体轴采用过盈配合装配，既提升尾端耐磨性能，又通过不同材质配色形成视觉区分，尾端集成D型金属挂环，挂环通过折弯特征生成后与锁针尾部的环形槽完成装配约束，挂环表面做抛光金属质感处理，方便使用者抽拉操作同时可穿设防丢挂绳。渲染阶段采用深色渐变背景突出金属与非金属材质的质感差异，主体轴身赋予哑光棕褐色工程塑料材质，模拟实际产品的玻纤增强尼龙外壳，表面添加细微磨砂纹理避免强光反射过曝；黄铜衬套赋予金属黄铜材质，调整粗糙度参数呈现半哑光金属光泽，钢珠定位件赋予高抛光不锈钢材质，添加环境反射贴图提升金属真实感；D型挂环采用镀铬金属材质，调整反射强度模拟亮面镀铬的镜面效果。结构设计上充分考虑幕墙使用场景的抗风振需求，锁针插入对应定位孔后，侧方两颗锁紧钢珠在内部弹簧作用下弹出卡入定位孔的环形卡槽，形成径向锁紧约束，可有效阻挡窗扇在强风作用下的摆动冲击，避免窗扇与窗框发生碰撞损坏覆层结构；解锁时只需拉动尾端挂环带动内部轴芯后移，钢珠回缩即可快速拔出锁针，无需额外工具即可完成窗扇的拆装维护。建模过程中对所有配合面添加公差约束，轴身与定位孔采用间隙配合保证插拔顺滑，钢珠与卡槽采用过渡配合保证锁紧可靠性，所有圆角特征均做R0.5以上的倒角处理，避免应力集中同时提升零件加工工艺性，整体结构紧凑无冗余特征，完全匹配实际产品的生产装配逻辑。
