发那科M16i倒挂龙门式工业机械手结构

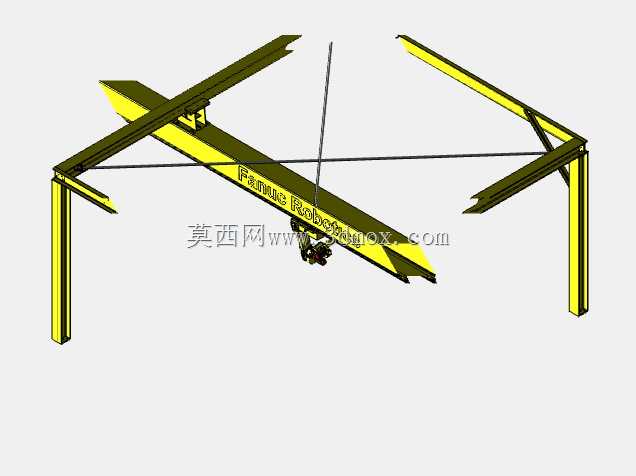

　　这套倒挂龙门式工业机器人结构，主要面向大跨度作业范围的产线场景设计，常见于汽车零部件焊装工位、大型钣金件上下料、长行程物料转运以及多工位机加工自动化单元中，相比立式关节机器人，龙门式的安装形式能充分利用厂房上部空间，不会占用地面作业区域的通行与设备排布空间，尤其适合工件尺寸跨度大、需要覆盖多台并行加工设备的车间布局。从结构设计逻辑来看，整套设备采用四柱支撑的龙门框架作为承载基础，横梁沿纵向导轨实现长距离往复移动，机器人本体倒挂安装在横向滑台上，可沿横梁方向做水平运动，配合机器人自身的六轴关节自由度，能够覆盖框架下方整个矩形作业区间，作业覆盖范围远大于同臂展的落地式关节机器人，同时倒挂安装的形式能让末端执行器从工件上方接近作业点，避开地面工装、夹具的干涉区域，对于需要从顶部完成焊接、涂胶、抓取搬运的工序适配性更强。

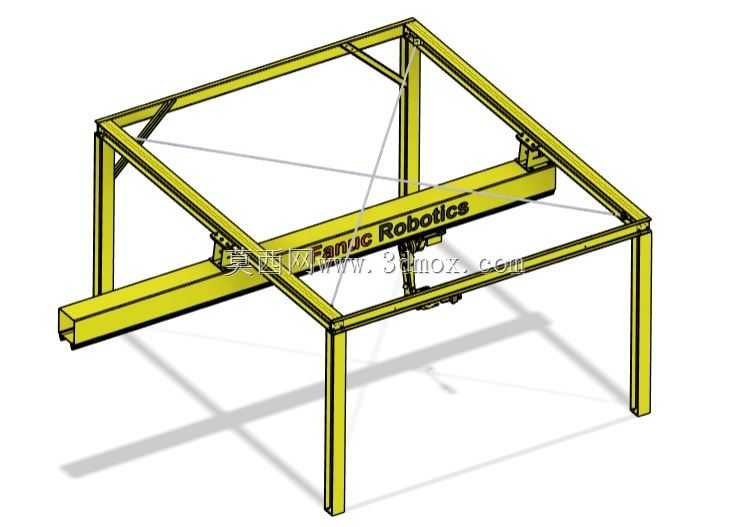

　　框架主体采用型钢焊接成型的箱型梁结构，设计阶段重点考量了长行程移动下的结构刚性，横梁与立柱的连接位置做了加强筋布局，避免滑台带载高速移动时出现结构颤振，影响末端定位精度；导轨安装面预留了加工调整余量，安装时可通过配磨垫片调整导轨直线度，保证长行程移动的平顺性，降低运行过程中的卡顿与导轨偏磨风险。横向滑台与纵向移动单元均采用伺服驱动配合齿轮齿条传动的方案，相比丝杠传动，齿轮齿条能适配更长的行程需求，不会出现长丝杠下垂、临界转速受限的问题，同时传动间隙可通过调整齿轮压合量进行补偿，保证重复定位精度满足工业作业要求。

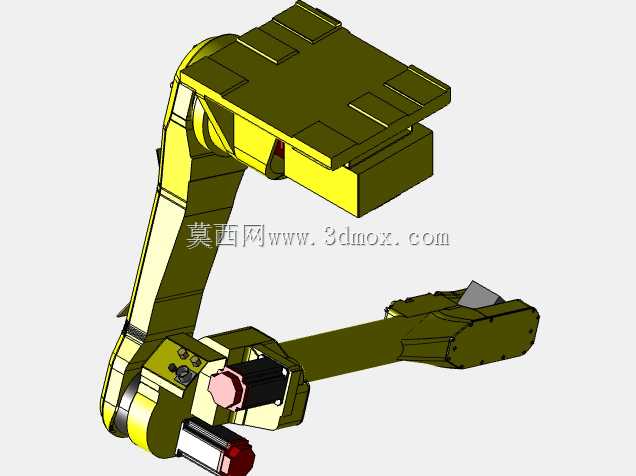

　　机器人本体与滑台的连接法兰做了定位止口设计，安装时可快速完成本体的定位找正，减少现场安装调试的工作量，法兰连接螺栓采用高强度级螺栓，按额定负载的1.5倍安全系数校核强度，避免急停、带载启停时出现连接松动。从安装边界来看，四柱支撑的地脚需要与厂房地面预埋板焊接固定，安装前需确认地面承载能力满足设备总重与动载荷要求，框架顶部距离厂房顶棚需预留足够的维护空间，方便后期对导轨、传动部件进行润滑保养；作业区间下方需预留安全防护区域，避免人员误入设备运行范围，两侧立柱的位置需避开车间物流通道，防止叉车等转运设备碰撞框架结构。

　　在实际应用中，这套结构可根据产线需求调整龙门跨度与行程长度，小跨度版本可用于单台大型加工中心的工件自动上下料，大跨度版本可覆盖3-4台并排布置的机床，完成多工序间的工件自动转运，末端可根据作业需求更换夹爪、焊枪、涂胶头等执行部件，适配不同的生产工序。设计过程中对移动部件的重量做了优化，在保证结构刚性的前提下，滑台与横梁的局部位置做了减重处理，降低伺服电机的驱动负载，提升动态响应速度；管线采用拖链内置布局，所有动力线缆、信号线缆都沿拖链排布，避免移动过程中管线拉扯、磨损，同时拖链的弯曲半径按线缆最小弯曲要求选型，保证线缆使用寿命。整套结构的运动轴都设置了硬限位与软限位双重保护，硬限位采用机械挡块配合行程开关，在软限位失效时能强制触发设备急停，避免滑台超程脱轨，各轴的驱动电机都配置了抱闸装置，设备断电时能自动锁止位置，防止滑台下坠移位。
