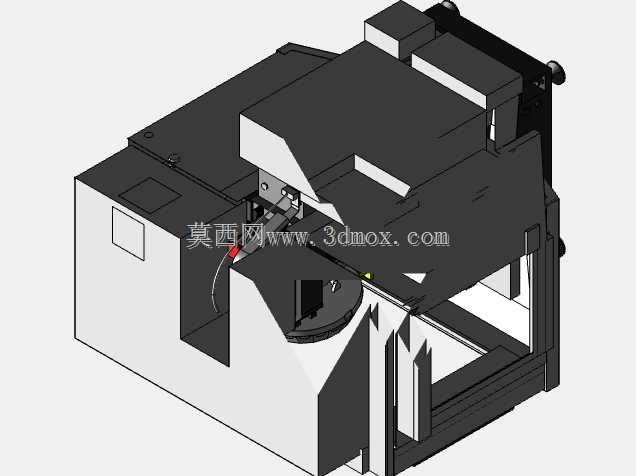

发那科小型立式钻铣加工中心三维结构

　　这款发那科Robodrill系列小型立式加工设备，是3C零部件、小型精密模具、五金杂件加工场景里的高频使用机型，日常在消费电子金属外壳加工车间、小型模具作坊、汽车精密小零件产线旁都能看到它的身影，相比大型龙门加工中心，它占地更小、换刀速度更快，针对小尺寸工件的批量加工效率优势明显。从结构设计逻辑来看，整机采用C型床身布局，床身底部为整体铸铁基座，承担整机的承重与抗振作用，立柱固定在床身后侧，主轴箱沿立柱导轨做Z向上下进给，工作台沿床身导轨做X/Y向水平移动，这种布局的优势在于结构紧凑，三个进给轴的运动惯量控制合理，能在保证刚性的前提下实现更快的轴移速度，适配高速钻铣、攻丝这类快节奏加工工序。

　　设备的主轴单元采用高速直连结构，最高转速能适配小型刀具的高速切削需求，打刀缸集成在主轴箱顶部，换刀时的打刀行程经过精准校核，能配合圆盘式刀库实现秒级换刀，刀库布置在主轴箱侧方，换刀过程不需要主轴移动到远端换刀位，大幅缩短了非加工时间，这也是这类小型加工中心在批量小件加工中效率突出的核心设计点。从安装边界来看，整机的占地尺寸控制在2米见方以内，高度不超过2.5米，对车间层高要求低，不需要做特殊的地基处理，普通硬化车间地面就能放置安装，设备后侧预留了电气柜、冷却系统的安装空间，接线、接冷却管路的接口都集中布置在设备后侧，方便车间布线排布，不会和正面的操作区域产生干涉。

　　操作面板布置在设备前侧右方，符合操作人员的站立操作习惯，防护门采用左右推拉式结构，开门行程覆盖整个工作台加工区域，方便操作人员上下工件、清理切屑，防护门的观察窗采用高强度防爆透明材料，加工过程中可以直接观察内部切削状态，同时阻挡切屑飞溅。工作台采用T型槽结构，槽间距适配通用工装夹具的安装尺寸，不管是通用平口钳、精密卡盘还是定制的工件夹具，都能直接通过T型螺栓固定，不需要额外做转接板，降低了工装适配成本。主轴端面到工作台面的距离范围经过优化，既能装夹短柄刀具加工薄型工件，也能配合加长杆加工有一定深度的型腔、孔位，Z轴的行程余量足够覆盖绝大多数小型零件的加工深度需求。冷却系统采用双路设计，一路是主轴中心出水，适配深孔钻削时的排屑冷却需求，另一路是外部喷嘴冷却，可以对准刀具切削点喷射切削液，冲掉加工产生的切屑，同时带走切削产生的热量，避免工件热变形影响加工精度。设备的排屑结构布置在工作台下方，倾斜的排屑斜面能让切屑顺着斜面滑到排屑器出口，不需要人工频繁清理工作台内部的积屑，减少了设备维护的工作量。电气柜采用密封式设计，布置在设备后侧，和加工区域完全隔开，避免切削液、切屑进入电气柜造成元件损坏，电气柜内部预留了扩展IO接口，方便用户后续加装自动上下料机构、工件检测探头这类附加功能模块，适配自动化产线的集成需求。

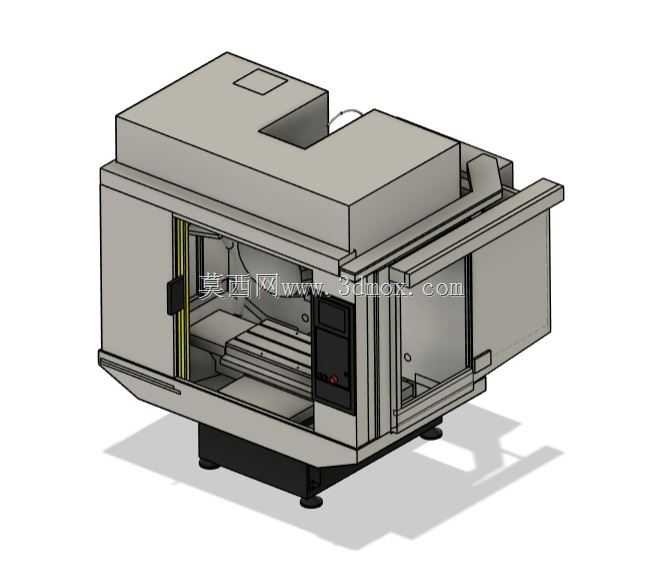

　　从建模细节来看，整个模型还原了设备的外部防护结构、各轴的运动边界、刀库的安装位置、操作面板的布局，还有各部件的连接装配关系，在做车间布局规划、自动化上下料方案设计的时候，可以直接导入这个模型做干涉检查，验证机械手的运动行程、料架的摆放位置是否合理，避免现场安装时出现尺寸干涉的问题。另外模型也还原了设备的吊装孔位置、地脚螺栓的布置点，在做设备搬迁、安装定位的时候，可以直接参考模型上的位置做吊装方案、地基孔位的规划，不需要反复到现场测量设备尺寸。针对小型加工车间的设备选型场景，这个模型也能直观展示设备的操作空间需求，比如防护门全开时需要预留的开门距离、操作人员的站立操作空间、维护时需要打开电气柜的预留空间，帮助车间在前期规划的时候就把空间预留充足，避免后期设备进场后出现空间不足无法操作的问题。
