发那科六轴焊接工业机械臂结构

　　这套六轴关节式机械臂面向焊接工位的自动化改造场景，常见于汽车零部件焊装线、五金结构件焊接车间、工程机械小件焊接单元以及批量钣金件加工产线。现场布局时，机械臂底座通常固定在焊接变位机旁、工装夹具侧方或行走轴滑台上，末端搭载焊枪后完成起弧、焊接、收弧、摆枪及工位间转移等动作，替代人工在烟尘、弧光和高温环境下持续作业。

　　从结构组成看，模型完整呈现了底座、回转座、大臂、小臂、腕部和末端法兰的层级关系。底座承担整机支撑与线缆、管路汇集，底部安装面需要与工装平台或地基可靠连接；一轴回转座实现机身大范围转向，决定机器人对左右工位的覆盖能力；大臂与小臂通过二轴、三轴关节形成举升和伸展关系，负责把腕部送到焊缝空间位置；腕部三轴集中处理末端姿态，使焊枪能够沿焊缝方向调整倾角、跟踪转角并保持合适的焊接角度。

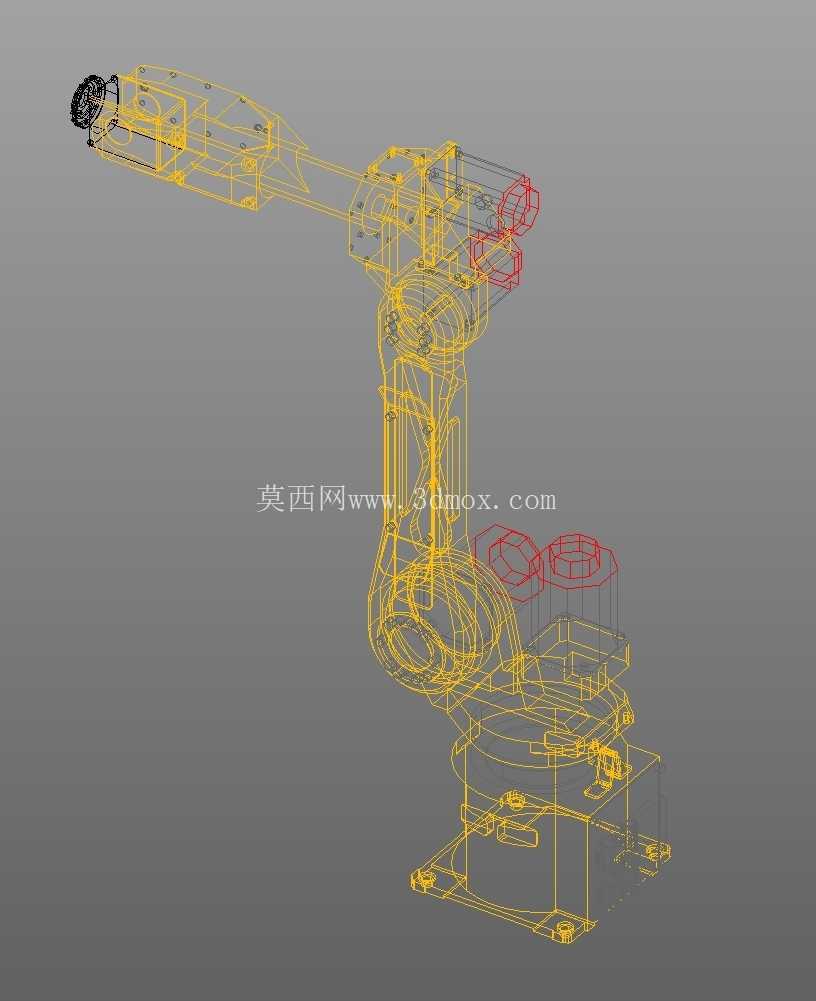

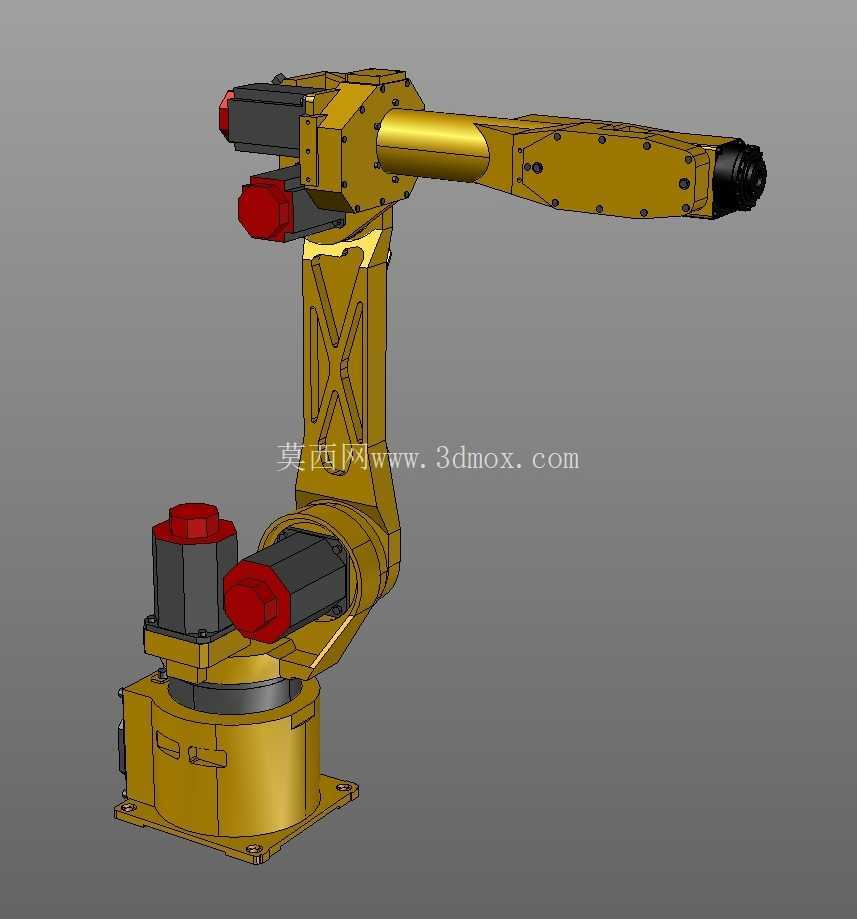

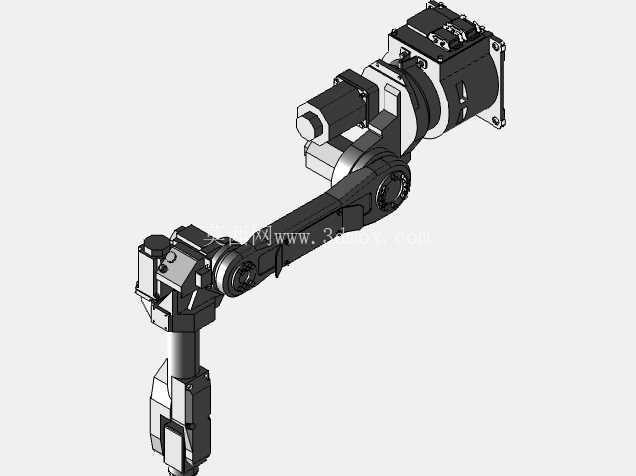

　　建模思路上，各关节外轮廓按照真实伺服电机、减速器和护罩的布置关系进行表达，电机端部、关节盖板、臂体加强筋和连接螺栓位置均有体现。臂体采用细长而高刚性的箱式结构，既减少运动惯量，又为内部走线、送丝软管和信号线缆预留空间。黄色主体护罩与黑色、红色电机部件形成清晰区分，便于在装配评审中识别运动件、固定件和驱动单元。对于做产线仿真的工程师来说，这种外观与关节分区能够直接用于干涉检查、焊枪姿态确认和工作站空间校核。

　　实际用途并不局限于单一焊接工艺。同一机械臂平台通过更换末端工具，也可承担搬运、上下料、涂胶、打磨和检测等任务，但在焊接应用中，其重复定位精度、腕部活动范围和臂展能力尤其关键。模型的长臂构型适合中远距离工件，腕部紧凑设计有利于伸入夹具、箱体或框架内部，减少焊枪与工件、夹具之间的碰撞概率。大臂上方和侧面的规整表面也对应现场护罩、管线包和支架安装区域，设计工作站时不能只看臂体本身，还要为送丝机、焊枪电缆、气管和信号线留出弯曲半径。

　　安装边界方面，底座 footprint 决定地脚螺栓或压板布置范围，机身周围需保留一轴回转空间；后方电机和接线盒不能紧贴防护栏或电控柜。机械臂向上举升时，大臂与腕部会经过较高区域，顶部安全网、烟尘罩和照明灯具都应避开最大姿态包络。向前伸展时，小臂和焊枪可能越过变位机转盘，因此需要结合工件尺寸、夹具高度和操作人员通道共同设定安全围栏。若采用倒挂或侧装方式，还应重新校核支架刚性，并调整线缆包固定方向。

　　在工位规划中，可先依据焊缝分布确定机器人基座位姿，再检查典型焊点是否处于可达区域，同时避免腕部长期处于极限角度。对于长焊缝，可配合单轴或双轴变位机，使焊缝尽量处于船形焊或平焊位置；对于多品种小批量生产，则可通过快换焊枪、程序切换和夹具复用提升柔性。该三维结构能够帮助设计人员在制造前完成动作节拍预判、管线走向梳理、末端工具匹配和安全空间确认，减少现场调试阶段因姿态受限、护罩干涉或维护距离不足带来的返工。
