自适应双指机器人柔性夹持末端

　　这套自适应双指夹持末端主要面向工业机器人上下料、装配工位、检测线转运以及柔性分拣场景，用于替代固定行程的平行夹爪。它的核心价值不在于单纯提供开合动作，而在于通过连杆机构让两根手指在接触工件后产生包络姿态，能够适应规则方块、圆柱件、异形壳体和尺寸存在一定偏差的来料。现场调试时，机器人只需要给出相对粗略的抓取位置，夹爪便可依靠机械结构补偿部分定位误差，从而降低视觉定位和工装托盘的精度压力。

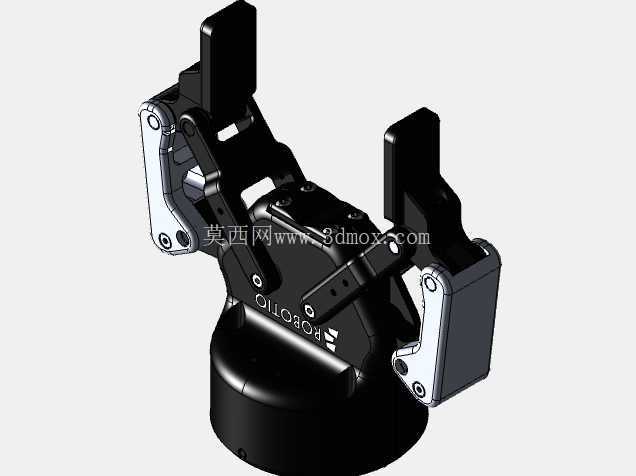

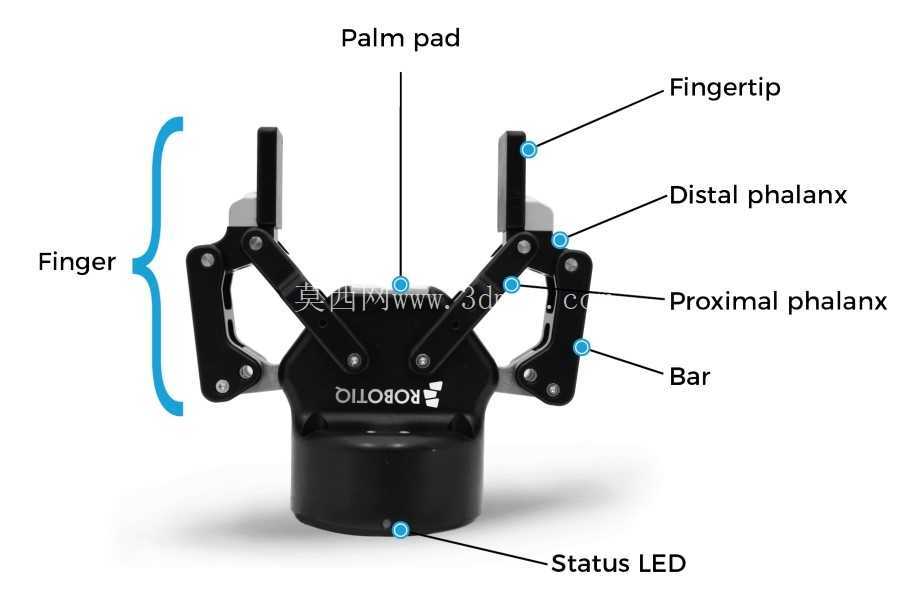

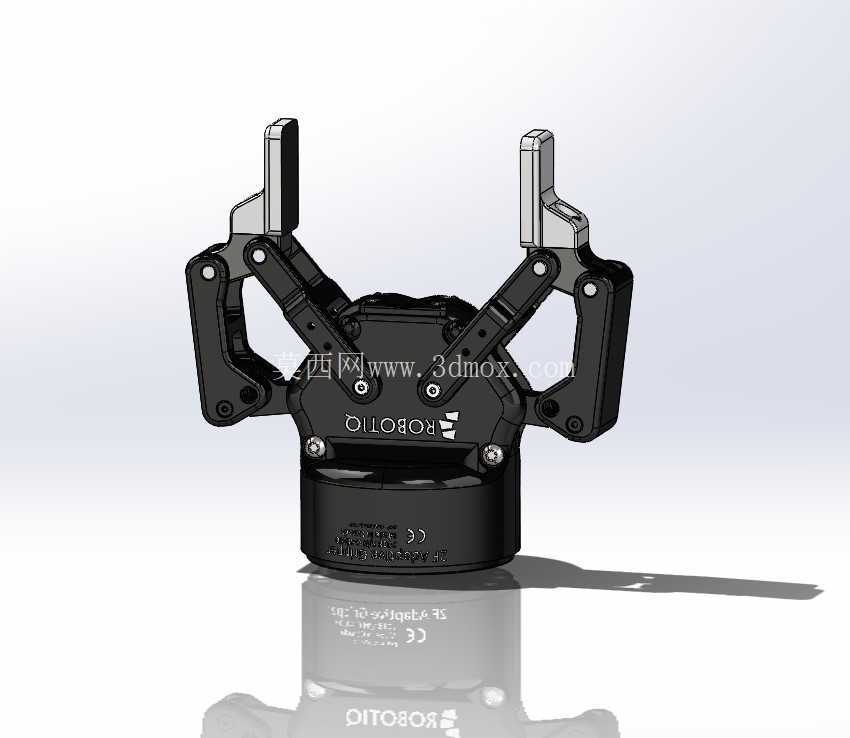

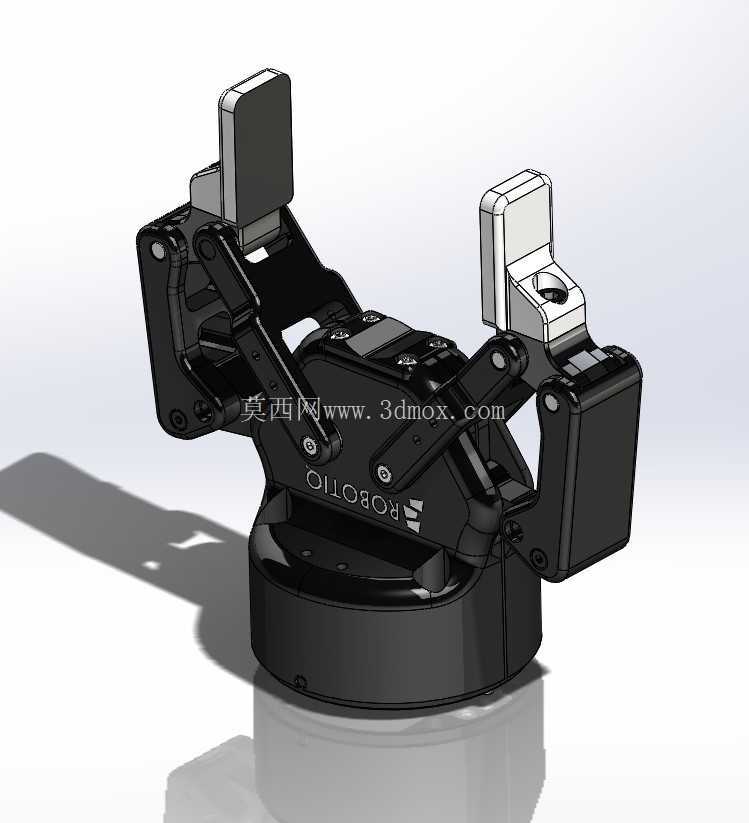

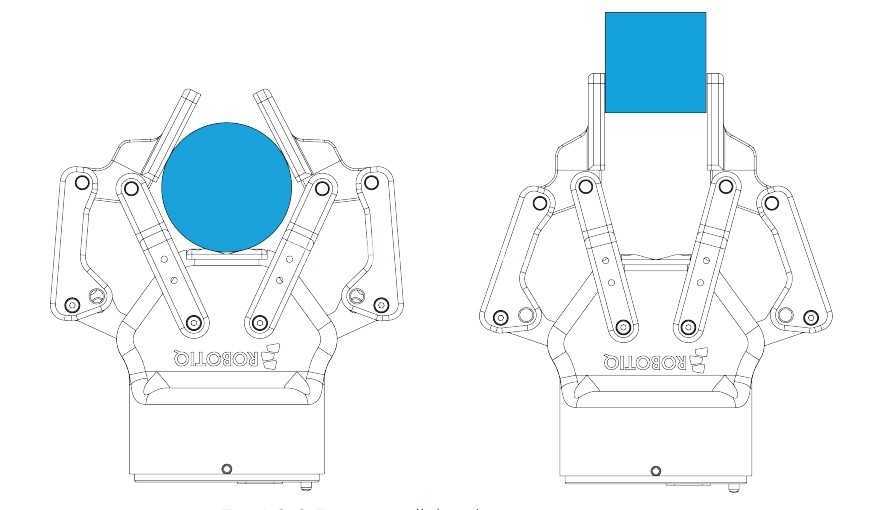

　　从结构上看，夹持器由底部驱动座、中部联动连杆、两侧指根摆臂和可拆卸指尖组成。底部壳体容纳驱动、传动与控制相关部件，外形接近圆柱座，适合通过法兰直接安装在六轴机器人腕部，也可固定在直线模组、桁架机械手或协作机器人末端。两侧夹指并非简单平移，而是在开合过程中伴随指根转动和指节联动；当指尖先接触工件表面时，后续连杆继续运动，使指腹逐步贴合工件外侧，形成平行夹持或包络夹持两种效果。这样的机构设计兼顾了小零件精确夹取和较大工件稳定托持。

　　在实际用途上，该类末端执行器常用于数控机床上下料，工件可以是棒料、方块毛坯、加工后的阀块或小型壳体；在装配线上，它可以抓取塑料件、金属支架、盒状组件，并配合机器人完成插装、压装前定位；在检测和包装环节，同一夹爪还能通过更换指尖材料或指套，适应易碎件、光亮件和薄壁件，减少频繁更换专用夹具的次数。对于多品种、小批量产线而言，这种自适应能力比大行程气缸夹爪更有优势，因为换型时往往只需要调整抓取点、速度和夹持力，不必为每一种工件重新制造一副夹指。

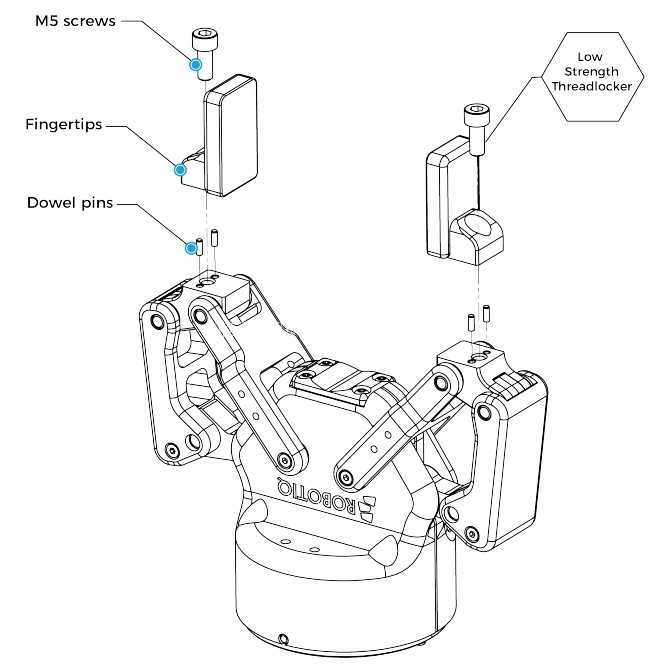

　　设计思路上，模型重点表达了连杆铰点、指节轮廓、底座安装关系和末端法兰边界。两侧机构呈近似对称布置，驱动力经内部传动传递到主动连杆，再通过多组销轴带动从动连杆和指臂运动。铰点位置决定了手指开合轨迹，也决定了夹持力在不同开度下的变化趋势。若指根转轴靠近底座外侧，夹爪可获得较宽的包络范围；若指尖段保持较长直边，则在平行夹取方块时能够提供更稳定的接触面。图中手指上部设有可替换接触段，工程应用中可根据工件形状更换平指、V形指、橡胶垫指或加长指，从而扩展适用边界。

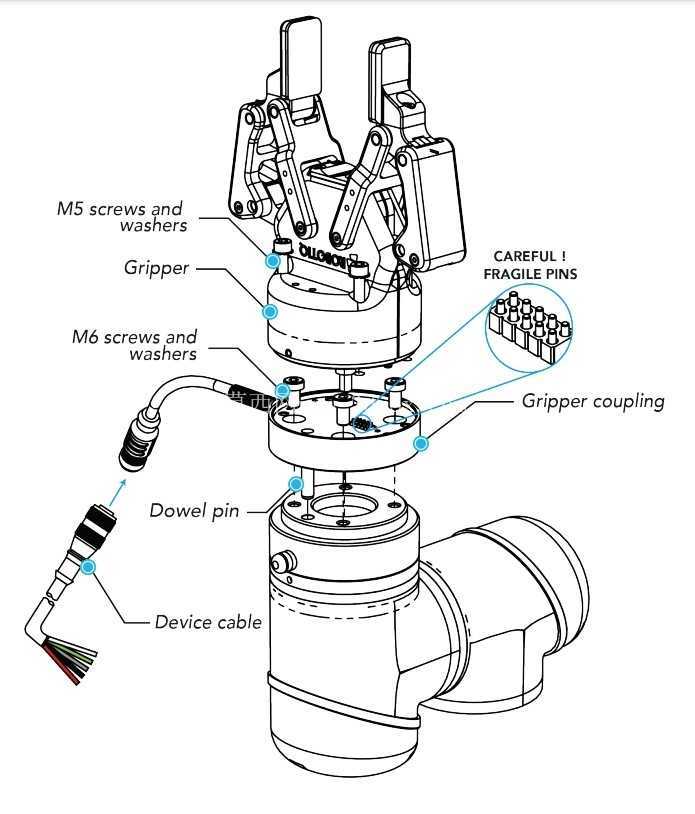

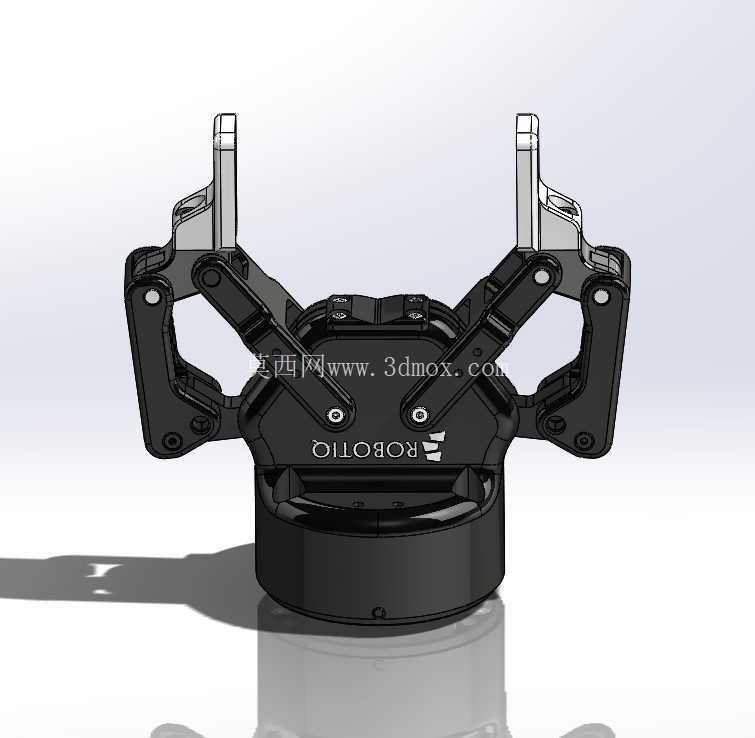

　　外形与安装方面，底座采用紧凑圆柱式布局，周边保留紧固件和装配台阶，便于与机器人末端法兰对接。建模时需要重点核对底座外径、安装孔分布、法兰厚度以及手指完全张开后的外轮廓，避免机器人在进入机床、料仓或夹具空间时发生干涉。夹爪闭合状态下，两根手指向上收拢，适合靠近狭窄工位；张开状态下，两侧指臂向外展开，包络宽度明显增加，但侧向占用空间也随之增大，因此在工位布局中不能只检查末端中心点，还要对最大开度时的指节外缘做 swept volume 干涉检查。

　　从受力角度看，夹持力主要通过指腹接触区传递到工件，销轴和连杆承受反复拉压载荷。结构件上多处设置减重孔和加强筋，既降低末端重量，也保证指根区域刚度。对于金属加工现场，夹爪需要承受切削液、油污和轻微冲击，外壳与关节处应考虑密封、防护和维护空间；对于电子或轻工场景，则更关注接触表面材料、夹持力可控性以及低速动作平稳性。三维建模时应保留各连杆的相对运动关系，校验手指在最小闭合、半开和最大张开三个极限位置下的姿态，尤其关注连杆共线、销轴间隙和指尖更换件的装配顺序。

　　该模型对自动化方案设计的帮助，在于可以直接把夹持末端作为机器人工作单元的一部分进行空间验证：一方面确认工件在夹爪中的姿态是否与机床卡盘、输送带定位块或装配座匹配；另一方面评估机器人第六轴姿态、夹爪高度和手指长度对节拍的影响。若抓取深腔料盘中的工件，过长指节可能与盘壁碰撞；若抓取高大壳体，过短指尖又可能导致接触点不足。因此在选型和改型时，应结合工件质量、重心位置、表面摩擦系数和允许夹持力，对指尖形状、开合范围及安装方向进行同步校核，而不是孤立地看待夹爪本体。
