车间轻型托盘吊装起重机结构设计

　　这套轻型托盘吊装设备的三维结构，面向小型加工车间内频繁出现的中等重量工件转运、机床上下料辅助以及托盘类载荷短距离移位场景。实际使用中，车床卡盘、工装夹具、毛坯箱体和带托盘的半成品往往重量集中在几十至一百公斤区间，单纯依靠人工抬运既容易造成腰部损伤，也难以保证工件与机床导轨、工作台之间的对位精度。该结构将行走底盘、立式支撑、伸缩吊臂、液压顶升件和吊钩组件整合在同一台可推移设备上，使操作者能够在车间狭窄通道内完成靠近载荷、挂钩、起升、回转调整和落位等连续动作。

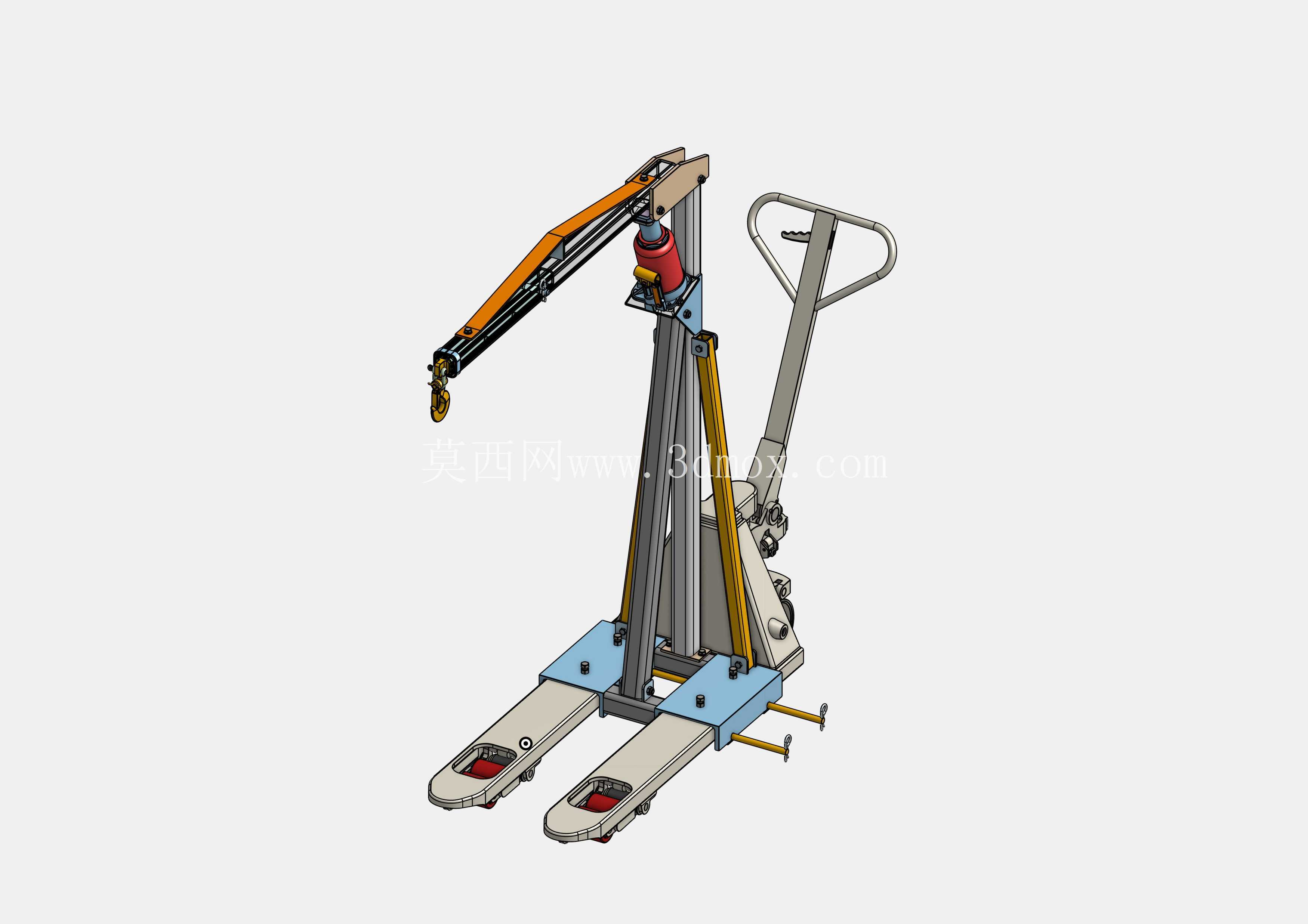

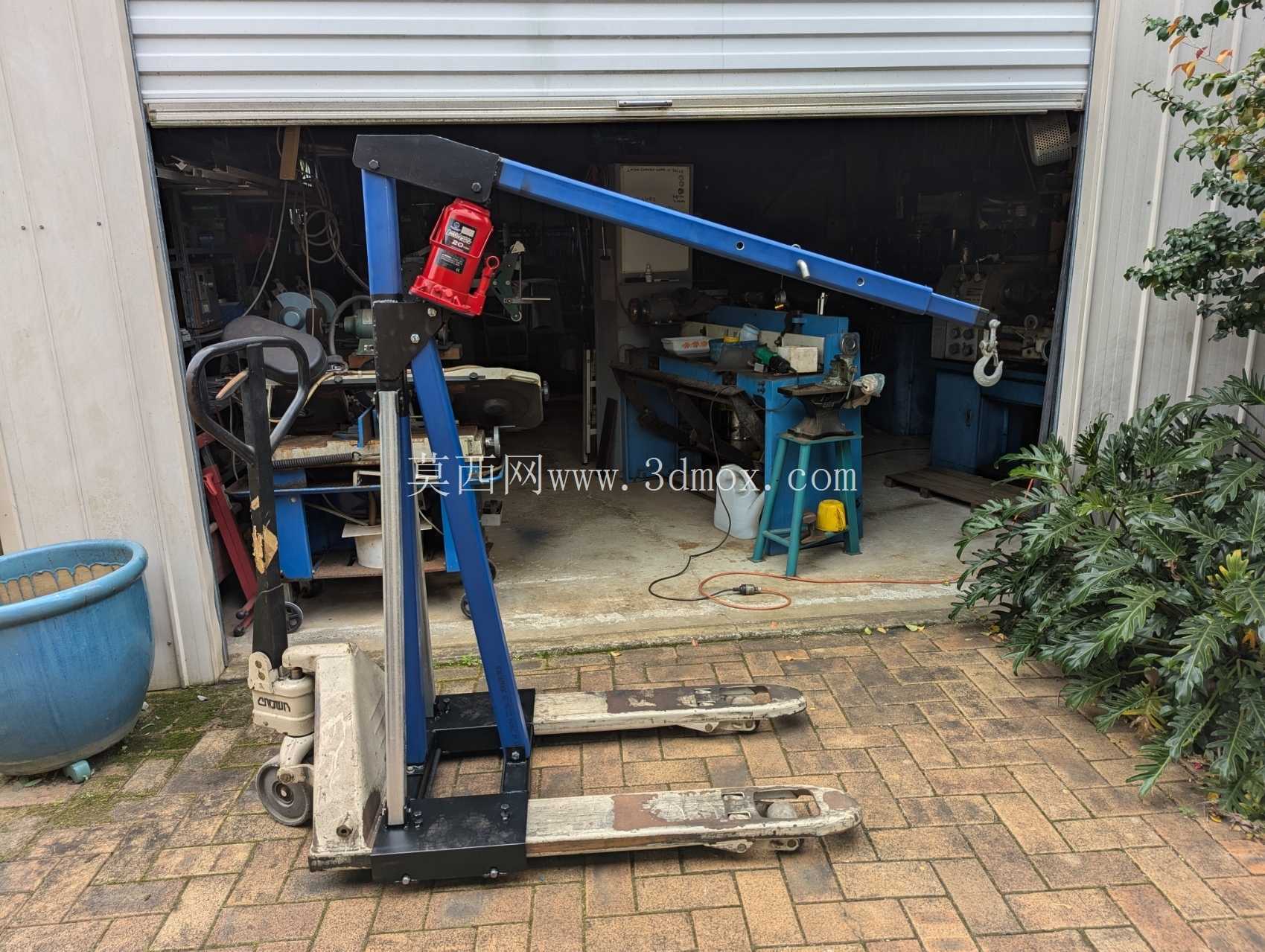

　　从结构布置看，底部采用低平台托盘式底盘，前端形成可伸入货物下方或托盘间隙的承载区域，后侧布置行走轮与支撑构件。这样的设计有两个直接目的：一是降低整机重心，使吊臂伸出后倾覆力矩更容易被底盘和配重区域平衡；二是让设备能够贴近机床、工作台或货架边缘，减少吊钩与目标工位之间的水平距离。后轮承担主要推移与转向功能，底盘下方的小支撑轮在载荷进入低位区域时辅助稳定，避免单侧起吊时底盘出现翘动。对于三维建模人员而言，底盘不是简单平板，需要重点表达轮轴安装位、支撑腿连接面、液压件固定座以及吊臂立柱铰接区域的空间关系。

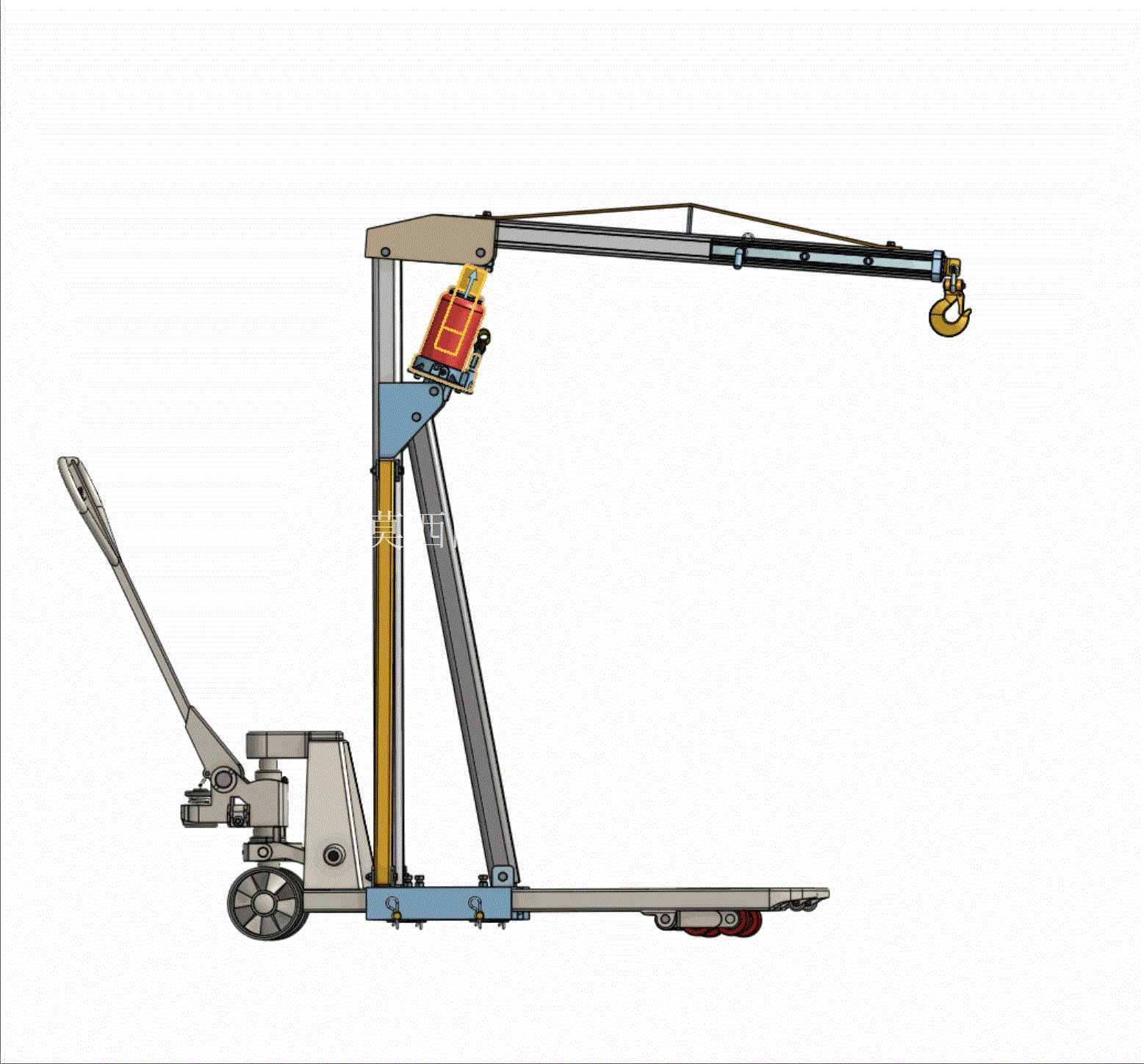

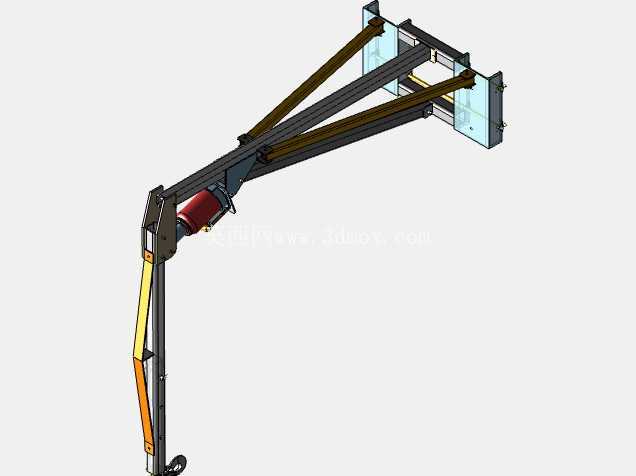

　　吊臂部分采用多段伸缩式箱型结构，根部通过铰点与立式门架相连，中段和前段可沿臂体方向伸出，末端设置吊钩滑轮与吊具连接点。臂体截面以矩形薄壁梁为主，适合承受弯曲载荷，同时在伸缩方向上保留较好的刚度。吊臂下方布置斜向支撑与拉索结构，用于约束臂头挠度，并在轻载工况下提高整体稳定性。立式门架并非孤立立柱，而是由后倾主柱、前部顶升杆、横向连接梁和底部铰接座组成框架；这种框架式受力路径能把吊钩载荷经臂根、立柱、底盘最终传递到车轮和地面接触点，减少单根立柱承受过大弯矩的风险。

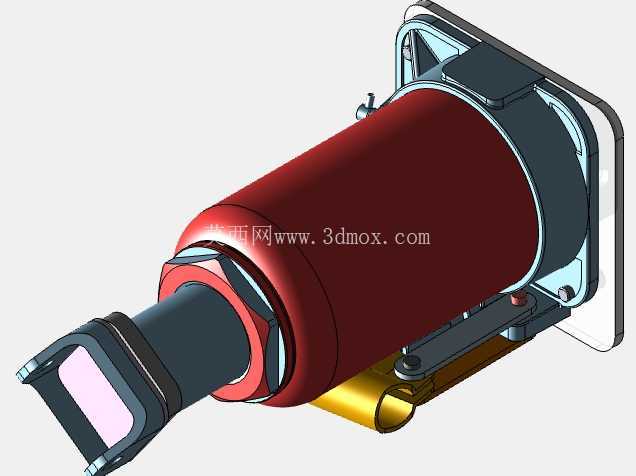

　　顶升与姿态调整环节由液压千斤顶类构件承担。红色液压单元布置在立柱与臂根附近，靠近主要受力铰点，管路和推杆行程在模型中以装配关系体现。工程上，这种布置便于操作者在设备侧面进行加压和泄压控制，同时使推力方向尽量贴近吊臂变幅铰点，降低侧向分力。需要注意的是，该设备定位于轻型辅助起重，并不适合满负荷频繁吊运远超设计边界的重物。结构设计强调的是车间内可控范围内的抬升与对位，例如将卡盘从托盘上抬离、把工装夹具送到车床主轴附近、将工件组焊件转移到焊接平台旁等。若用于长距离吊运、偏载斜拉或持续悬挂载荷，臂体、铰点和底盘稳定性都会超出原本的安全裕度。

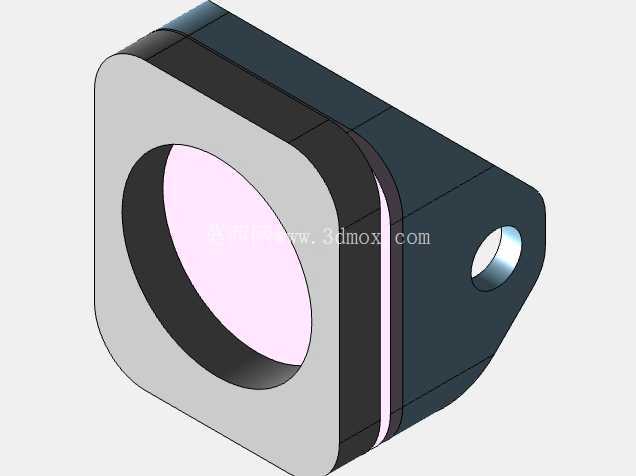

　　外形与安装边界方面，整机在收拢状态下应能通过普通车间通道，臂体向前伸出后形成较大的水平作业半径，因此布置工位时不能只看底座占地面积，还要预留臂体旋转、货物摆动和操作者站位空间。底盘低位托盘前端厚度决定了它能否进入货架底层、托盘插孔或机床旁低矮空间；门架高度决定室内起升上限，也会受到车间门洞、行车梁和照明管线的限制。建模时应把臂体全伸、半伸、收拢三种状态作为关键检查位置，分别核对吊钩最低点、臂头最高点、底盘轮距以及液压推杆极限行程。铰接处需保留销轴、衬套和润滑维护空间，不能为了外观简洁而把转动件建成固定一体。

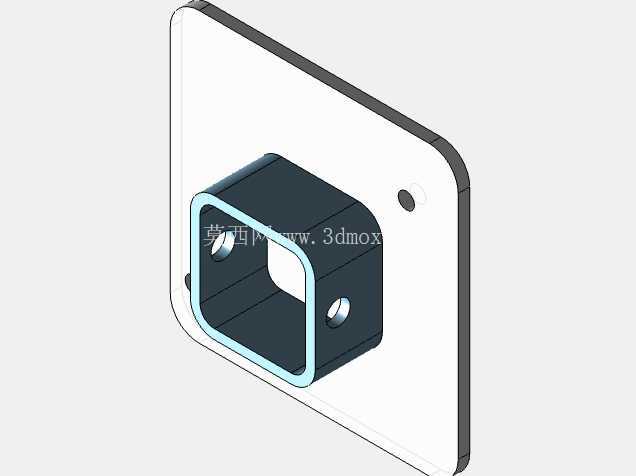

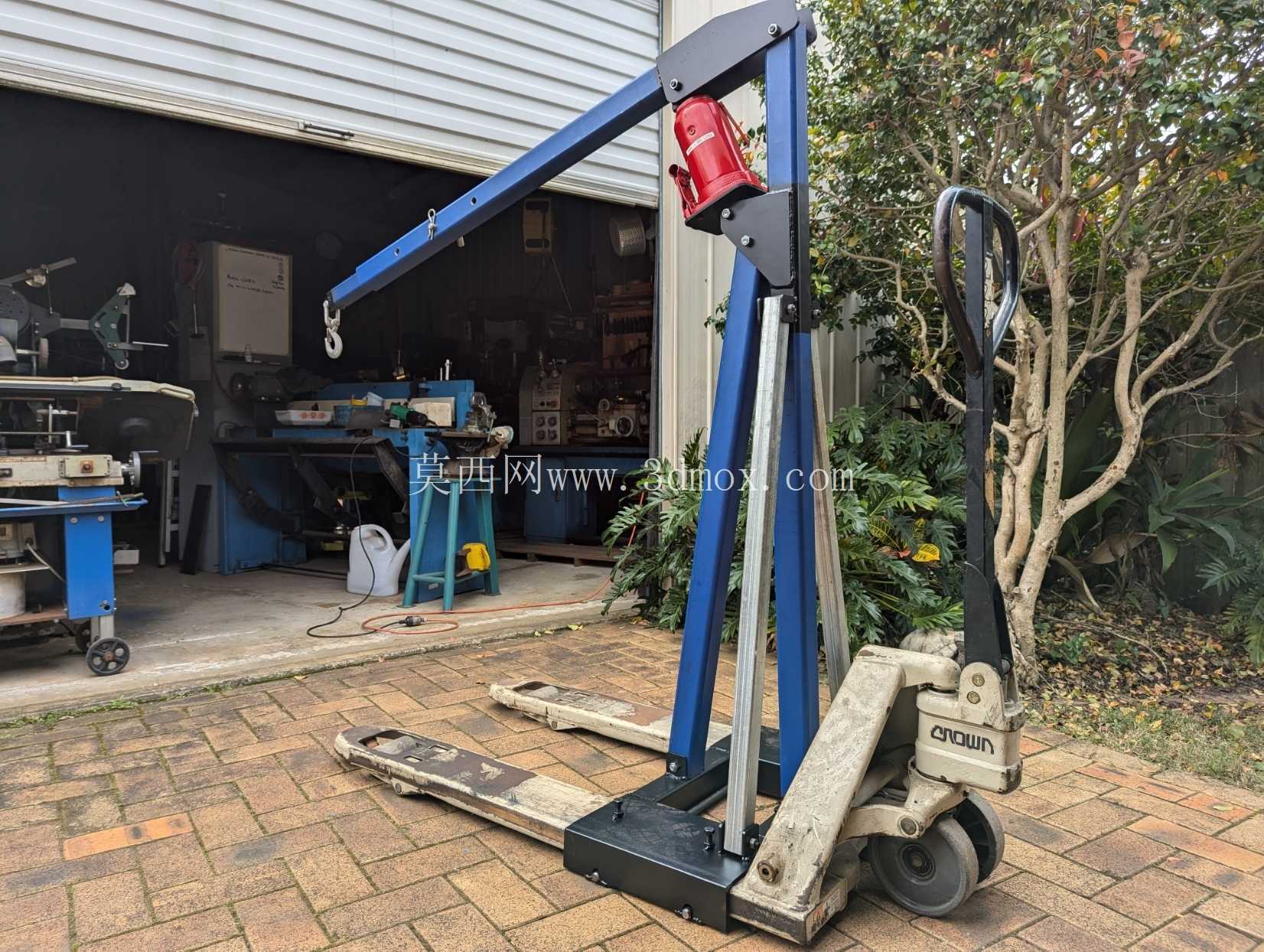

　　在功能细节上，前端推移手柄连接转向与支撑机构，使设备在空载时可以像小型工装车一样移动；吊钩组件采用开口钩与滑轮组合，适合悬挂吊带、卸扣或专用吊具。臂节之间的限位块、锁止孔和端部止挡需要在结构中明确表达，因为这些特征直接决定伸缩臂能否安全承载以及超程风险。底盘与门架连接区应重点检查焊缝或螺栓连接面的厚度，现实制造中该区域承受反复起停和变幅载荷，薄板堆叠过少会导致局部变形。

　　设计思路上，该设备并不追求大吨位，而是在“可移动、可进入狭窄区域、可快速对位”之间取得平衡。相比固定行车，它不需要依附厂房梁柱；相比大型叉车，它的吊点更适合垂直起吊和精细落位；相比纯人工搬运，它能把操作者从直接承重力释放出来，转为控制推移、挂钩和泄压节奏。对于结构设计从业者，模型的参考价值在于理解轻型吊装设备如何通过底盘跨度、门架高度、臂节截面和液压件位置共同决定作业能力；对于设备选型人员，则应结合车间通道宽度、地面平整度、货物重心高度、起升半径和频繁程度判断其适用边界，而不能仅依据吊钩形式或臂长判断吊装能力。
