利勃海尔全系列起重机械三维结构数模

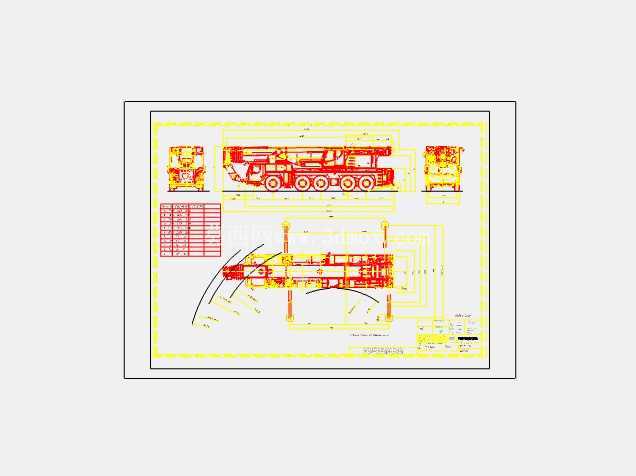

　　大吨位全地面起重机的三维结构搭建，核心难点不在单一零件造型，而在于多轴重载底盘、多级伸缩臂架、变幅液压系统、支腿承载机构之间的空间干涉校核与作业姿态匹配。这套数模覆盖利勃海尔LTM全地面系列、LR履带吊装系列、LRT越野轮胎吊系列全谱系机型，建模过程中优先还原各机型真实作业边界：底盘轴数从2轴到9轴逐级区分，对应不同整车长度、转弯半径与支腿展开跨距，臂架截面随额定起重量梯度变化，单缸销式伸缩机构的内部油路、臂节搭接余量、滑块布置位置均按实车测绘比例还原，没有做简化省略。

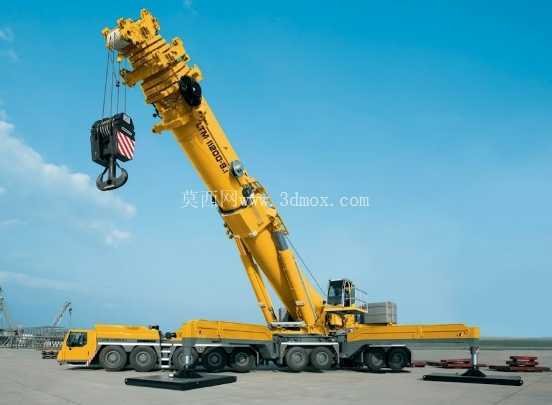

　　从工程应用场景来看，这类重型起重设备广泛用于风电塔筒吊装、石化大型塔器就位、桥梁预制构件架设、场馆钢结构安装等工况，不同机型的选型逻辑完全围绕作业半径与额定起重量曲线展开：小吨位LTM1030、LTM1040这类机型，整车长度控制在12米以内，支腿全伸跨距不足6米，适合厂区内部设备检修、城市狭窄路段小型构件吊装，建模时重点保留了其紧凑底盘的转向机构细节，多桥转向的拉杆转角、轮胎最大偏转角度都做了参数化约束，可直接用于厂区吊装路径仿真，验证车辆能否在设备管廊、厂房立柱之间顺利通行。百吨级以上的LTM1100、LTM1200、LTM1650机型，主臂最大伸长超过60米，搭配副臂后作业高度可突破百米，建模时单独拆分了臂架变幅油缸、卷扬钢丝绳、吊钩滑轮组的独立运动副，钢丝绳绕线路径完全参照实车倍率设计，不同臂长工况下的吊钩下垂量、臂架挠度预留空间都在装配体中做了标注，结构工程师可直接调用数模完成吊装站位模拟，提前核对支腿垫板与地面承载区域的重合范围，避免现场出现支腿悬空、臂架与周边构筑物碰撞的问题。

　　履带式LR系列机型的建模思路与轮式起重机有明显区别：LR1130、LR1400、LR1750这类大吨位履带吊，履带架宽度、轨距调节范围、超起配重悬挂半径都是核心设计参数，数模中完整还原了履带板拼接结构、行走驱动轮与导向轮的装配关系，以及超起桅杆、配重托盘的展开姿态，针对风电吊装常用的风电工况，专门保留了专用副臂的连接法兰点位，可直接匹配不同长度的风电臂组件，无需重新做基础装配定位。LRT系列越野轮胎吊则侧重工地非铺装路面的通过性表达，底盘悬挂的行程、轮胎花纹与离地间隙都按实车比例呈现，适合野外油田、矿山项目的吊装作业仿真使用。

　　整套数模的装配逻辑遵循实车装配层级：先搭建底盘车架基准，依次安装车桥、转向系统、动力舱、驾驶室，再向上铰接转台、变幅油缸、臂架组件，最后挂载卷扬、吊钩与支腿结构，所有活动部件的运动限位都按照设备真实参数设置，比如支腿的最大伸出长度、变幅油缸的最小工作角度、臂节的伸缩顺序，都不存在超出行程的干涉问题。对于从事吊装方案设计、工程机械结构改良、专用作业属具开发的工程师来说，这套全谱系数模既可以作为同类型产品设计的参考基准，也能直接导入仿真环境完成作业路径规划、承载受力分析的前置建模工作，省去从零测绘整机的大量重复工作量，不同机型之间的零部件通用化特征也在数模中有所体现，比如同吨位级别的卷扬机构、吊钩组件、液压管路接口具备互换性，可直接用于衍生机型的快速改型设计。
