砂石筛分输送一体化处理机组

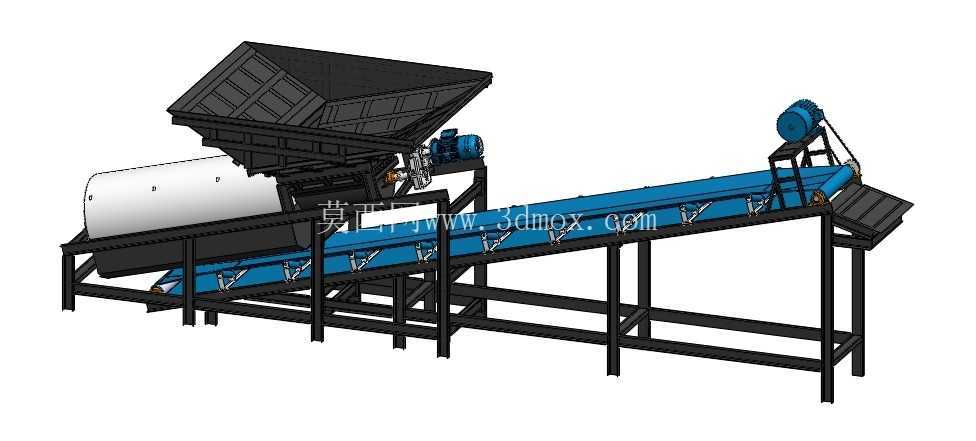

　　该套设备面向砂石骨料分级、河道砂清理、商混站原料预处理等散料处理场景，将受料暂存、滚筒筛分、倾斜输送三个工序整合在同一机架上，减少现场多设备拼接的对位工作量。作业时，装载机或上游出料设备将原砂倒入上方受料斗，料斗下部设置导流结构，把物料均匀送入卧式旋转筛筒；筛筒转动过程中，细料透过筛孔落入下方接料段，大块杂质、卵石或超径颗粒沿筒体内壁导向从尾端排出，筛分后的合格砂料直接落到蓝色带式输送机上，由倾斜皮带连续提升至后续堆料、包装或搅拌工位。

　　从结构布置看，受料斗采用倒锥加斜壁形式，斗壁保留较大倾角，避免湿砂、含泥砂在角落起拱；斗体外侧加强筋按受料冲击区域布置，上沿宽度兼顾装载机铲斗卸料偏差，下部收口尺寸与筛筒进料段匹配。旋转筛筒为卧式布置，筒体支承、驱动和挡料罩集中在进料侧，筛面更换与检修空间在模型中已留出；端部蓝色驱动单元通过传动件带动筒体，转速选择以物料能被扬起、翻动又不产生剧烈冲击为原则。筛下区域设置导料槽，使透过筛网的物料集中落到皮带中心线，减少偏载和撒料。

　　输送部分采用倾斜带式输送机结构，蓝色槽形托辊组沿机架等距布置，能够在输送砂粒时增加皮带承载断面，抑制物料下滑。输送带两侧设置挡边和收料板，机头位置布置滚筒、清扫器和卸料溜槽，机尾设置张紧与受料段，便于调整皮带跑偏。整机机架由型钢焊接而成，立柱按输送跨度和筛分载荷分布，底部支脚形成明确安装边界；现场安装时只需保证支脚所在平面承载能力满足满载砂料、设备自重和动载荷叠加要求，并在水平方向预留检修通道。

　　设计思路上，这套机组不是单一筛机或输送机的简单堆叠，而是围绕砂料流动路径进行工序衔接：受料斗控制进料节奏，旋转筛完成粒度分离，皮带机承担连续转运输送。三维结构中可以清楚检查料斗落料点、筛筒出料口、皮带受料点三者的相对位置，也能核对驱动部件、护罩、支腿和横撑之间是否存在装配干涉。对于需要搬迁的小型砂石场，整体框架有利于吊装转运；对于固定生产线，则可在支脚处增加预埋件或膨胀螺栓固定。

　　外形边界方面，设备长度主要由倾斜输送机跨度决定，高度集中在受料斗和机头卸料端，宽度则受料斗上口、筛筒护罩及皮带机架限制。布置厂区时，应在装载机卸料侧保留车辆回转半径，在筛筒尾部保留杂质排出和清渣空间，在皮带机头下方保留成品料堆或接料设备位置。电气控制可按筛筒、输送皮带分别设置启停联锁，开机顺序宜先启动下游输送设备再启动筛分和进料，停机时则先停止受料，待筛筒和皮带上余料排净后再依次停转。

　　模型对料斗加强筋、筛筒护罩、托辊支架、驱动安装座、皮带机架和支腿连接关系均有完整表达，适合在方案评审时用于核对物料流向、维护空间和安装尺寸。实际选型时，还需结合砂料含水率、含泥量、处理吨位和目标粒度，进一步校核筛孔规格、皮带速度、筒体倾角及驱动功率；若用于湿砂筛分，可在筛筒部位增加冲洗或防堵措施，若用于干砂输送，则应重点控制粉尘外逸和皮带回程带料。
