双层矿用振动筛分设备结构设计

　　在砂石骨料生产、矿山选矿、煤炭分选以及建筑固废资源化处理的作业线里，这类双层振动筛始终是物料分级环节的核心设备，承担着把破碎后不同粒径的混合料按照工艺要求分成多个粒级的关键作用，直接决定了最终成品料的级配合格率与整条产线的处理效率。不同于单层筛只能分出两种粒径物料，双层筛网的结构设计可以一次性完成三种粒级的物料分离，在中小规模的砂石作业线里，能有效减少筛分设备的配置数量，压缩产线的占地空间，降低前期的设备投入成本。

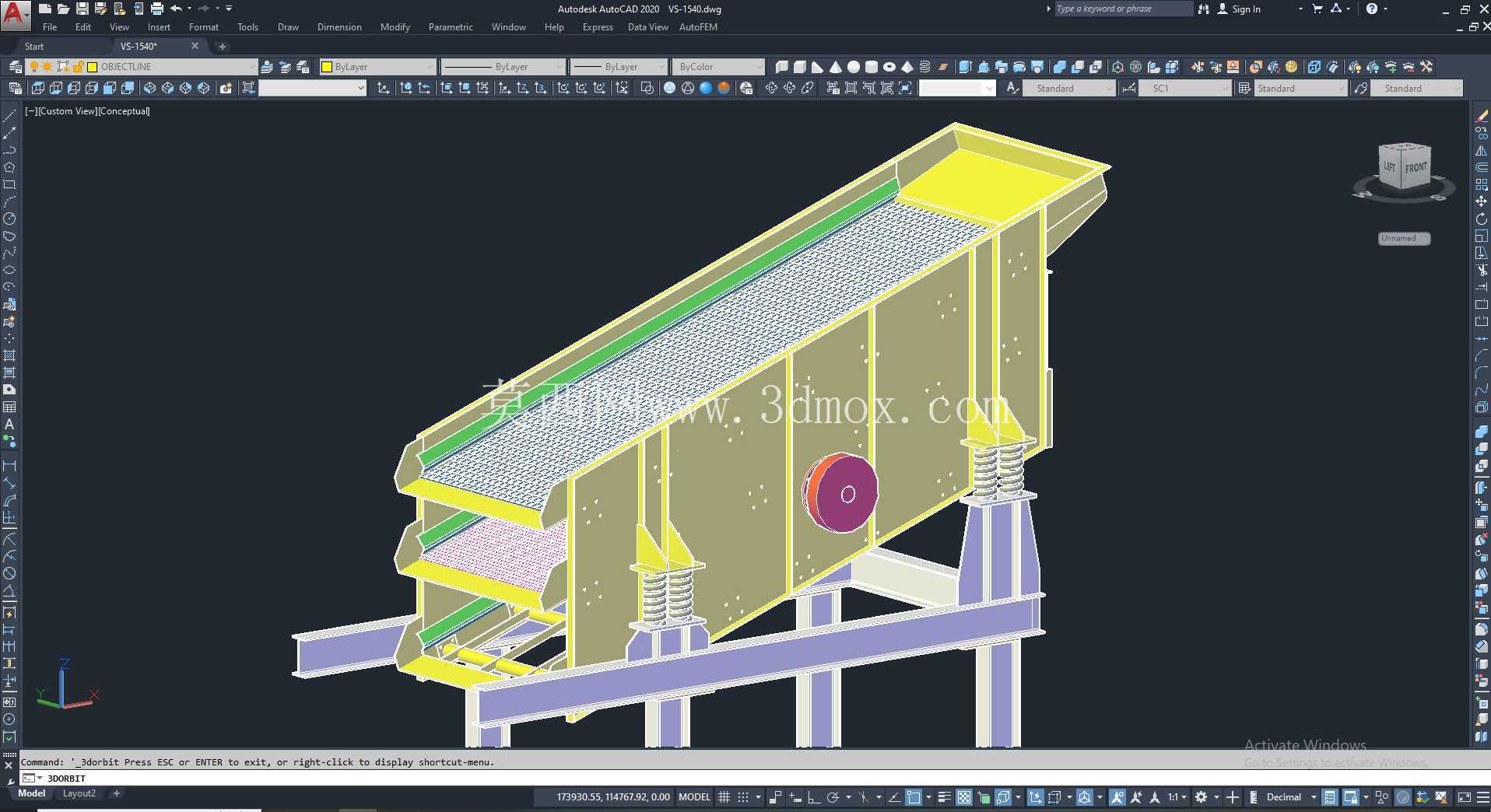

　　从实际作业的工况出发，这款设备的筛箱采用了倾斜布置的结构，筛面倾角设置在15到20度的合理区间，既能够保证物料在筛面上有足够的停留时间完成透筛，又不会因为倾角过小导致物料堆积、筛网堵塞，也不会因为倾角过大让物料滑行速度过快，出现筛分不充分的问题。筛箱侧板采用加厚钢板折弯焊接成型，关键受力位置额外加焊了加强筋板，避免设备长时间高频振动时出现侧板开裂的问题，激振器采用偏心块式结构，布置在筛箱侧部的安装座上，通过调整偏心块的配重块数量，可以灵活调整激振力的大小，适配不同比重、不同粒径的物料筛分需求，比如筛分鹅卵石这类硬度高、比重大的物料时，可以适当增加配重提升激振力，筛分轻质的建筑垃圾再生料时，则可以减少配重降低激振力，减少不必要的能耗与设备磨损。

　　设备的支撑结构采用了橡胶弹簧搭配钢制机架的组合，橡胶弹簧相比传统的金属螺旋弹簧，拥有更好的阻尼减震效果，能够有效吸收筛箱振动时传递到机架的冲击力，降低设备运行时的噪音，同时减少振动对基础地面的载荷要求，不需要做过于厚重的混凝土基础就能完成安装，对于场地受限的临时作业站点来说适配性更强。机架的支腿采用型钢焊接成框架结构，支腿底部预留了地脚螺栓安装孔，安装时可以根据现场的出料皮带机布置高度，调整垫铁厚度来微调筛体的整体高度，保证筛下的三个出料溜槽能够顺畅对接对应的输送设备，不会出现物料卡堵、撒漏的问题。

　　筛网部分采用了模块化的压网结构，上层筛网的孔径大于下层筛网，大粒径的物料会沿着上层筛面从末端的出料口排出，进入下一道破碎工序或者作为成品粗骨料输出，透过上筛网的物料落到下层筛面上继续分级，符合下层筛网孔径的细料透筛后作为细成品输出，留在下层筛面的中间粒径物料则从中部的出料口排出。筛网的固定采用了侧部张紧加端部压条的双重固定方式，更换筛网时只需要松开张紧螺栓就能快速拆下旧网，不需要拆解过多的结构件，日常维护更换易损件的效率很高，能够减少设备停机对产线作业的影响。

　　在设计建模的过程中，需要重点校核筛箱的整体固有频率，确保设备的工作频率避开固有频率区间，避免运行时出现共振问题，导致设备焊缝开裂、紧固件松动。同时要合理布置激振器的安装位置，保证筛箱整体的振动轨迹为直线，让物料在筛面上的运动速度均匀，不会出现物料偏流、局部筛网负荷过大的问题。进料端的接料斗做了加宽设计，能够承接上游皮带输送机或者振动给料机落下的物料，避免进料时物料直接冲击筛网的局部位置，延长筛网的使用寿命，接料斗内部还可以根据需求加装耐磨衬板，应对高磨蚀性物料的长期冲刷。

　　从安装边界来看，设备的整体宽度控制在常规道路运输的限宽范围内，不需要拆分运输就能直接通过平板车转运到作业现场，安装时只需要保证机架四个支撑点的水平度误差在允许范围内，紧固好地脚螺栓，检查激振器的油位是否正常，确认三角带的张紧度合适之后，就可以空载试机，空载运行两小时没有异常异响、轴承温升在合理范围内之后，就可以带料投入生产。日常运行过程中，只需要定期检查紧固件的松紧度、筛网的磨损情况、橡胶弹簧的老化程度，按照周期更换激振器的润滑油，就能保证设备长期稳定运行，有效降低运维的人工与配件成本。
