工厂液压驱动带式纸箱输送作业线

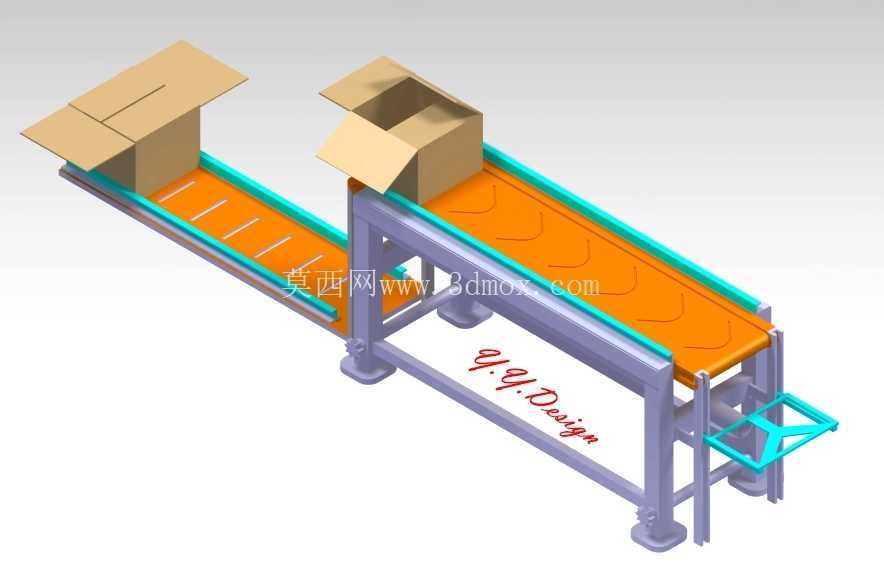

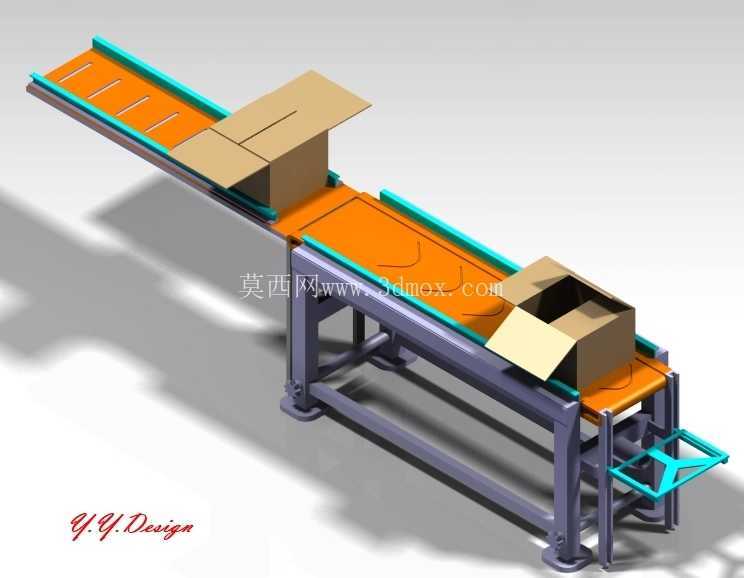

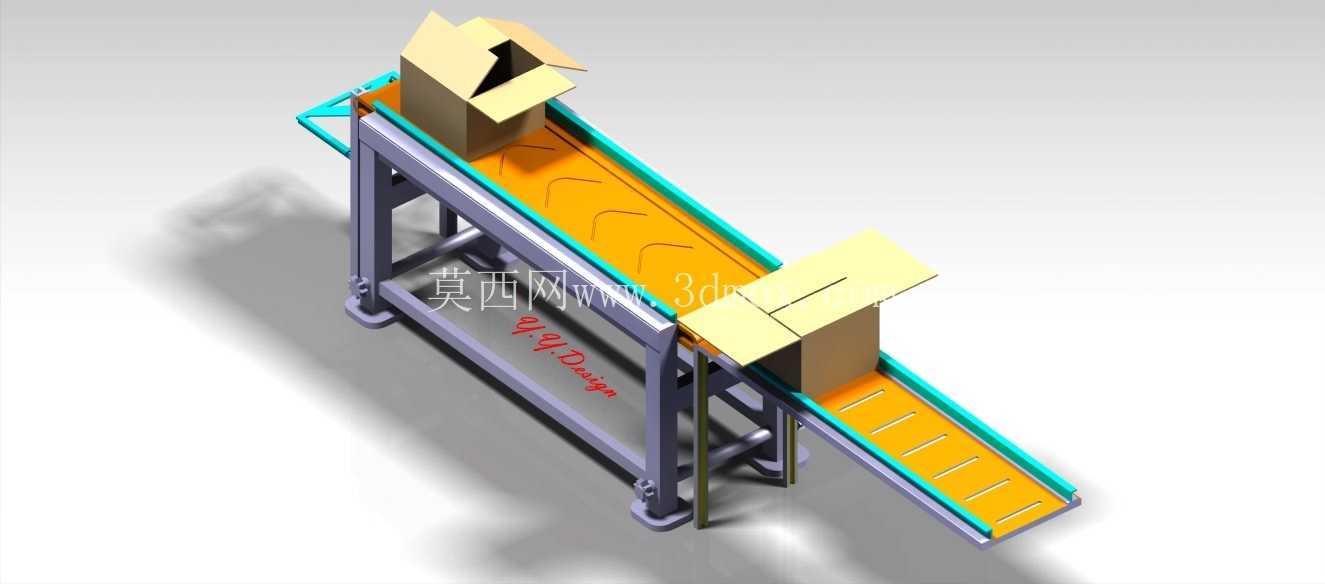

　　这套带式输送结构面向工厂内部连续物料转运场景搭建，常见于包装工段末端、纸箱封箱工位前后、仓储分拣线衔接段以及装配车间工序间的工件流转环节。现场布置时，设备不需要复杂地坑基础，依靠四组带防滑垫的可调支腿直接落在硬化车间地面即可，支腿底部的方形脚垫承担整机竖向载荷，同时抵消皮带运行产生的小幅振动，避免长期作业后机架出现位移。从整机布局来看，输送段采用长条形水平布置，主体承载框架由型钢焊接拼装而成，框架两侧设置连续侧边护边，护边高度刚好高出皮带承载面，既可以防止纸箱在输送过程中侧向滑落，也能避免零散小件卡入皮带与机架的间隙。皮带表面选用平整耐磨的带面，适配瓦楞纸箱、盒装工件、轻型工装托盘这类底面规整的负载，输送过程中不会出现尖锐构件刮蹭纸箱外包装的问题。

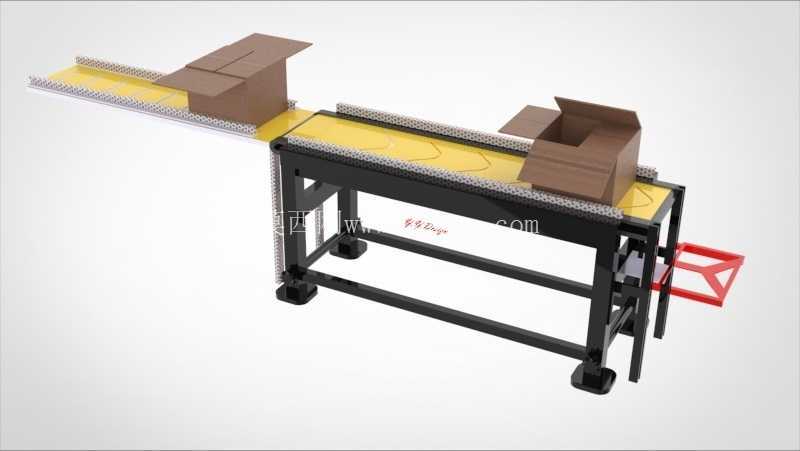

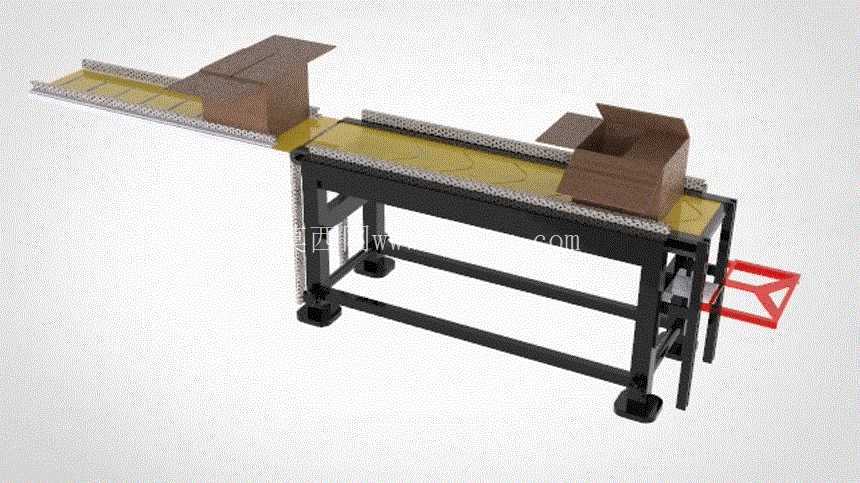

　　驱动部分在常规带式输送的基础上整合了液压动力组件，液压执行元件布置在机架侧端，配套的传动连接件将动力传递至输送辊组，相比纯电机直驱的方案，液压驱动在重载启动、频繁启停的工况下出力更平稳，遇到纸箱堆叠、瞬时负载偏大的情况时，动力输出不会出现硬卡滞，能通过液压系统自身的缓冲特性吸收冲击。机架端部设置的红色液压操作构件直观呈现了动力接驳位置，现场管线排布时可以沿机架侧方预留的走线空间布置液压油管，避免管线悬空剐蹭过往作业人员。

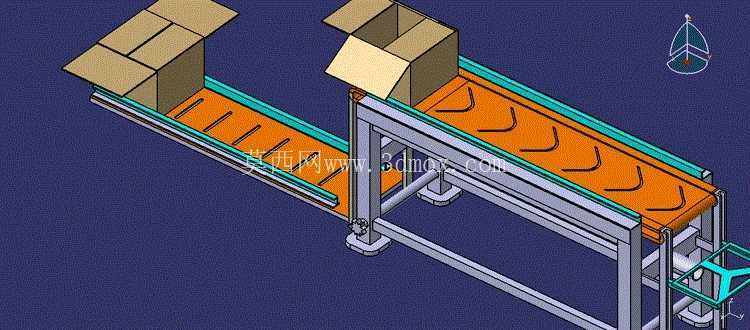

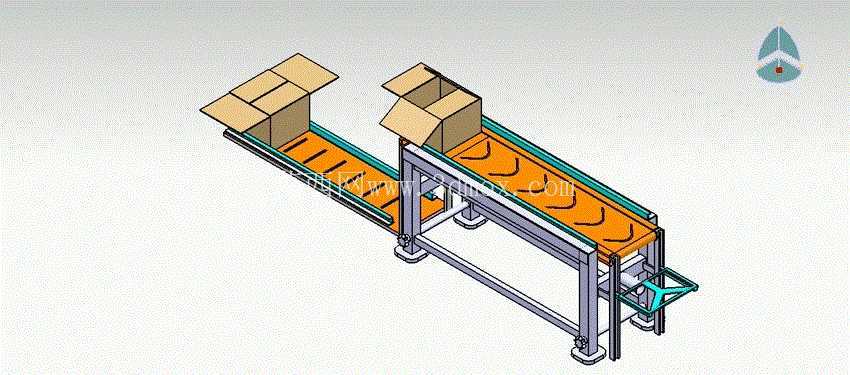

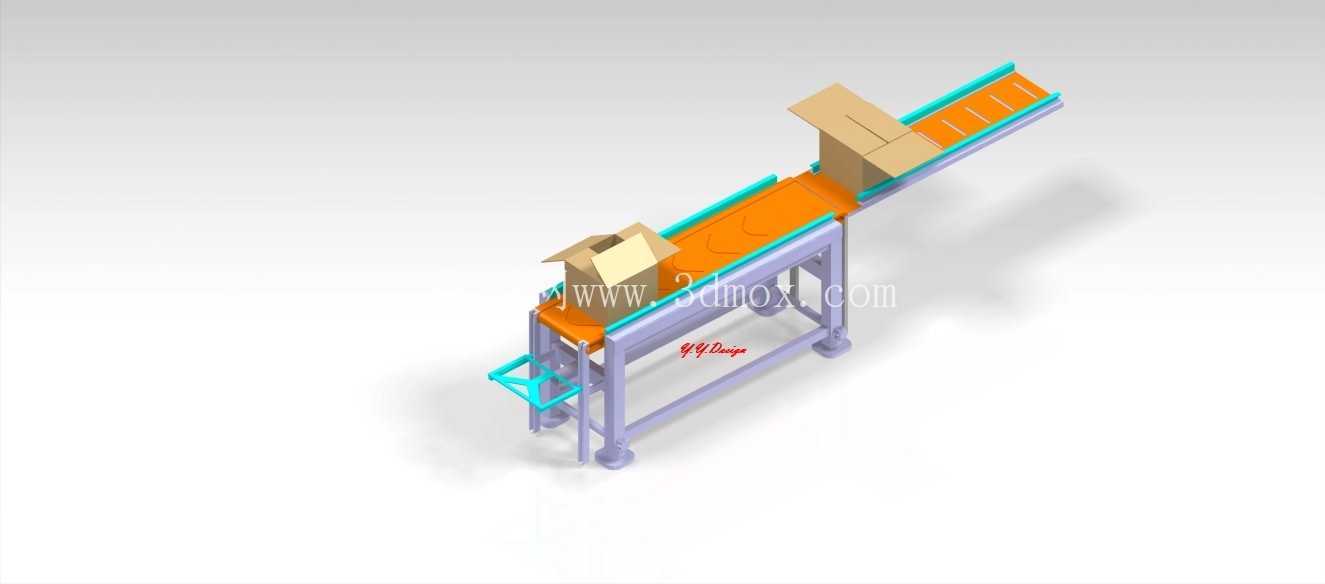

　　输送线上方设置了两处挡料与工位定位结构，靠近入料段的折板挡架可以对连续送来的纸箱进行侧向归位，让纸箱沿输送中心线行进，不会出现偏斜卡料；中段的敞口纸箱工位结构适配装箱作业场景，作业人员可以在该工位将工件装入纸箱后，直接把箱体推回皮带面继续流向后续封箱、码垛工位，不需要额外搬运转移，大幅缩短工序间的辅助搬运距离。

　　尺寸边界方面，整机长度覆盖多工位衔接距离，输送面高度匹配常规人工装箱作业的站立操作高度，操作人员不需要弯腰抬举箱体，长期作业的疲劳度更低；机架下方预留了充足的悬空空间，既方便日常清理皮带下方散落的包装碎屑，也可以在后期加装扫码枪、计数传感器、喷码机头这类辅件时，直接利用机架下方空间安装固定支架，不需要额外搭建独立支撑架。两端的辊筒安装位采用可调张紧结构，后期皮带出现松弛时，通过调整端部辊筒的轴向位置即可完成张紧度调节，维护时不需要拆解整体机架。

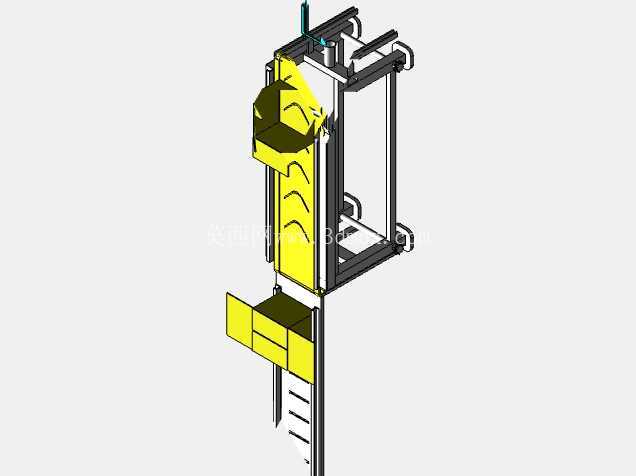

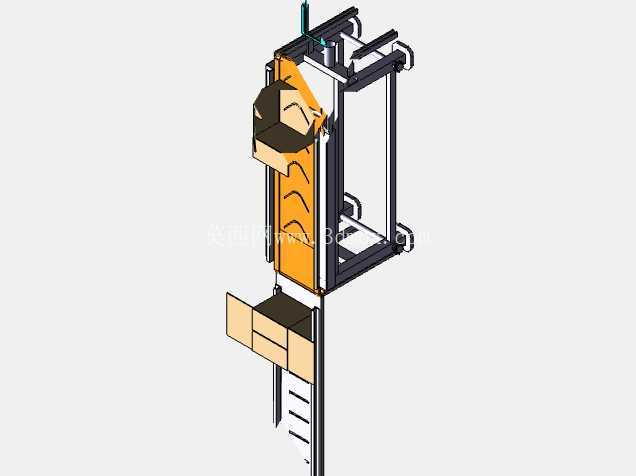

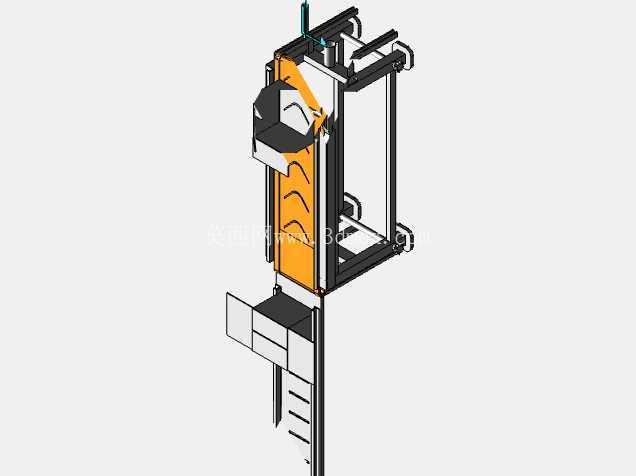

　　建模过程中所有结构件都按实际装配逻辑拆分：支腿与主框架采用螺栓连接模拟，护边、挡料架、液压组件分别独立成体，皮带部分按闭环回转形态构建，完整还原了设备从支撑、承载、导向到动力输出的全部结构关系。结构设计阶段也充分考虑了产线改造的兼容性，该输送段既可以单独作为短距离转运设备使用，也可以多段拼接延长输送距离，对接转弯输送机、顶升移栽机等其他物流设备时，只需调整端部对接高度即可完成线体连通，适配多品种小批量生产车间的柔性布线需求。针对纸箱输送的特殊需求，侧边护边的间距预留了合理余量，常规尺寸的瓦楞纸箱在通行时不会和护边产生摩擦，同时挡料结构的位置可以根据箱体尺寸沿机架横向调整，换产时只需要松动紧固件移动挡架位置，就能适配不同规格纸箱的导向需求，不需要更换整套结构件。
