英制规格电动辊筒输送台结构

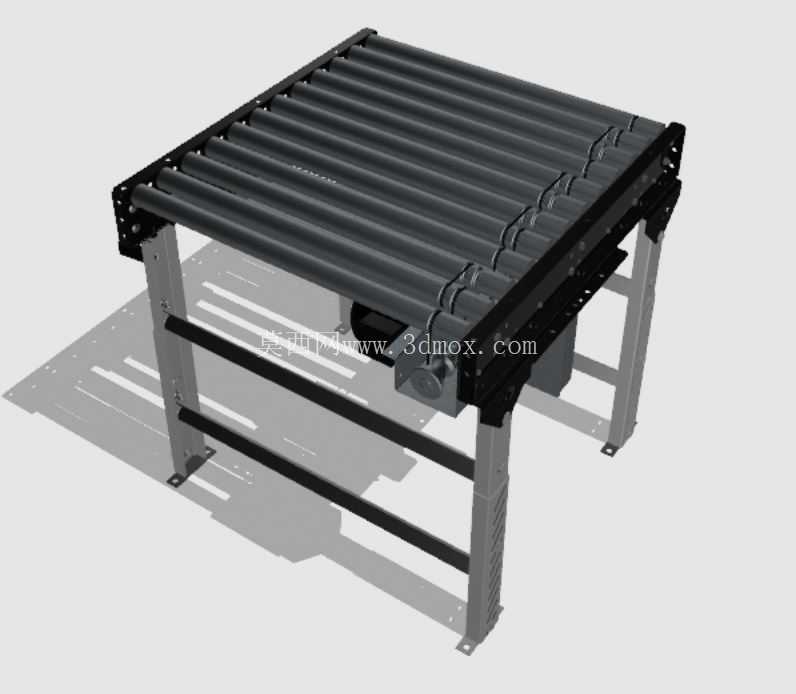

　　这套电动滚筒输送台面向车间内部短距离工件转运、包装线接驳、装配工位之间的物料传递而设计，整体采用英制尺寸边界，台面有效宽度约35英寸，输送方向长度约3英尺，属于紧凑型辊道输送单元。实际布置时，它常被放在装箱工位、检测工位、码垛过渡段或多条输送线的衔接位置，用来承接纸箱、塑料周转箱、带托盘的小型零部件以及底面平整的工装板。设备不需要复杂的外部传动基座，动力集成在辊筒区域内，机架下方保留了较完整的维护空间，适合在空间受限的自动化单元中作为标准模块使用。

　　从结构上看，输送面由多根平行布置的金属辊筒组成，辊筒间距按照常规箱式载荷的支撑条件设置，能够保证货物在输送过程中至少有若干根辊筒同时接触底面，减少单点受力造成的卡滞或倾斜。辊筒两端通过侧板上的安装位固定，两侧黑色边框承担主要的横向定位和支撑作用，端部支架预留了与相邻设备对接的装配关系。对于需要并入产线的场景，这种平直辊道可以与转弯机、顶升移载机构、停止器或扫码检测段组合，形成连续物流路径；对于独立工位，则可直接作为手动上下料与自动输送之间的过渡台。

　　支腿部分采用立式金属腿结构，腿底带有落地安装板，可通过膨胀螺栓固定在地面，也可在需要频繁调整布局的车间内配合可调脚杯使用。支腿之间设置横向连接杆，增强机架在启停瞬间的抗扭能力。由于电动辊筒在启动和停止时会对货物产生惯性力，机架的刚性直接影响输送稳定性，因此模型中侧板、支腿、横撑和底部安装板之间的连接关系都按实际装配逻辑表达，便于工程师在三维环境中检查干涉、校核高度并补充地脚固定件。

　　设计思路上，该设备强调模块化和可替换性。输送台面宽度、辊筒数量和机架长度构成核心边界，动力部件隐藏在辊道下方，不占用货物通行空间。与传统电机链轮外置于机架侧面的方案相比，电动滚筒驱动使外观更简洁，外露运动件更少，安全防护更容易处理。维护时可针对单根动力辊筒或张紧部位进行拆装，侧板上的固定位为辊筒更换提供了操作空间。下方横梁不仅承担结构加强作用，也可作为线缆敷设、传感器安装或控制元件固定的参考位置。

　　在选型和布局阶段，需要重点核对输送面高度与前后设备的高度差。该模型给出的总宽度和长度属于外形边界，工程应用时还应结合货物最小底面尺寸确认辊筒间距，避免软包装货物或小尺寸箱体在辊间下陷。若输送物件重量集中、底面刚度不足，可在辊筒下方增加托板或改用密辊布置；若需要节拍控制，则可在侧面加装光电开关、阻挡气缸或端部限位件。机架两侧的黑色端板为附件安装提供了基础面，接线和驱动控制可沿支腿内侧走线，使现场布置更加规整。

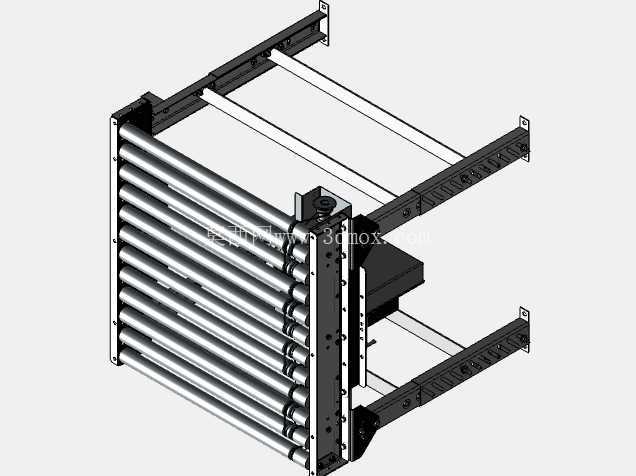

　　三维建模时，辊筒阵列、侧板孔位、支腿安装板和横撑连接关系均按设备真实组成方式呈现，能够用于产线布局干涉检查、输送方向确认、维护空间评估以及与外围护栏、工位台、机器人抓取区的协同设计。对于机械设计人员而言，该结构不仅是一个独立输送台，也可以作为标准辊道模块扩展为更长的输送系统；通过复制、拼接和调整支腿高度，可快速搭建不同长度的物流通道。模型在外形尺寸、安装落地方式、辊道承载面和下部驱动空间之间取得了明确区分，适合在包装、仓储、装配和轻工制造场景中作为输送方案的基础参考。
