丰田2JZ-GTE赛用直列六缸涡轮增压发动机

　　这套直列六缸涡轮增压赛用动力单元三维结构，面向场地赛车、漂移赛车与街道改装性能车的动力舱适配场景，核心用途是为大马力后驱车型提供稳定的高转速动力输出，整套结构完整还原了2JZ-GTE机型改装后的全部核心部件，可直接用于动力舱布局校核、改装件干涉检查、装配工艺模拟以及赛车动力系统教学演示。

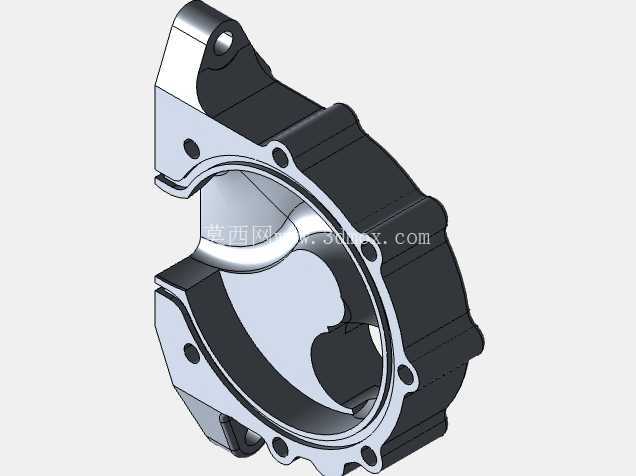

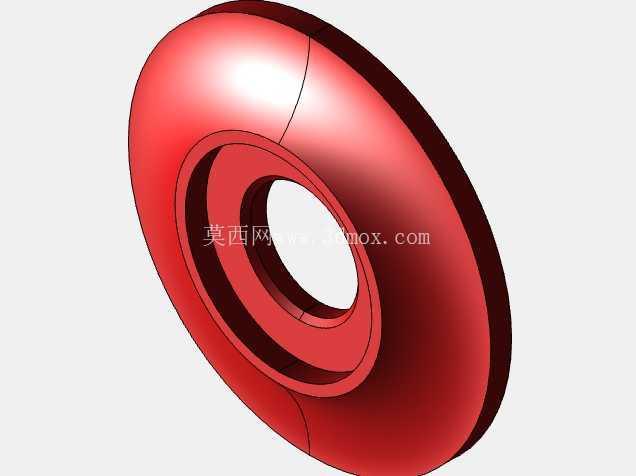

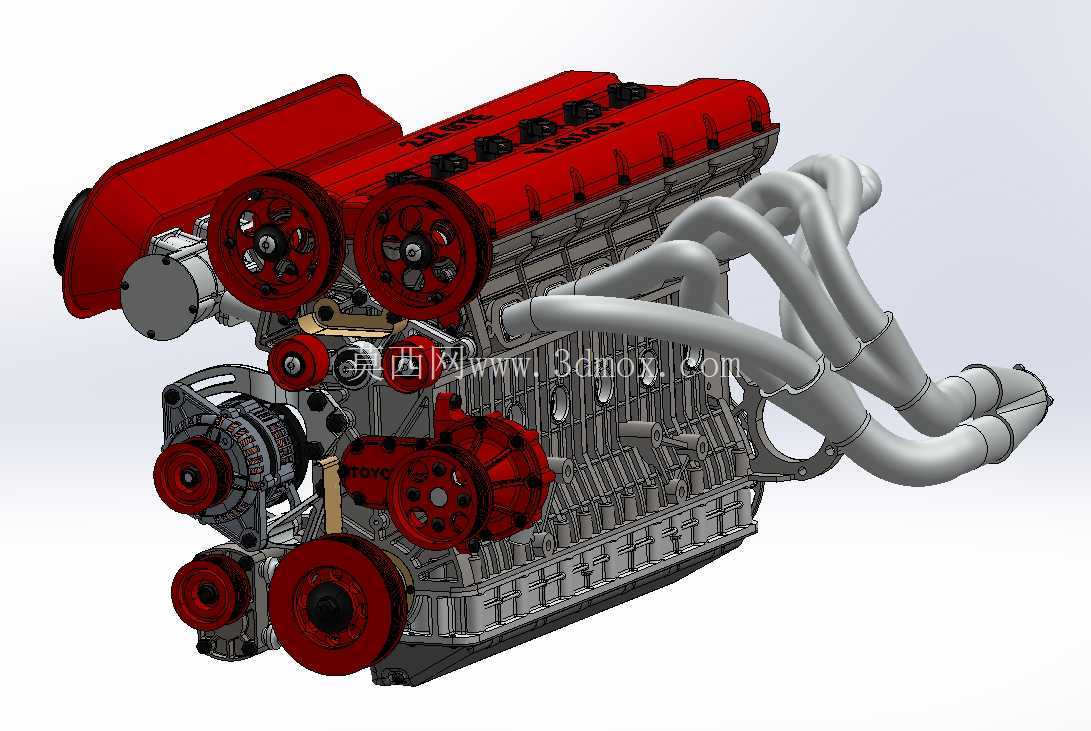

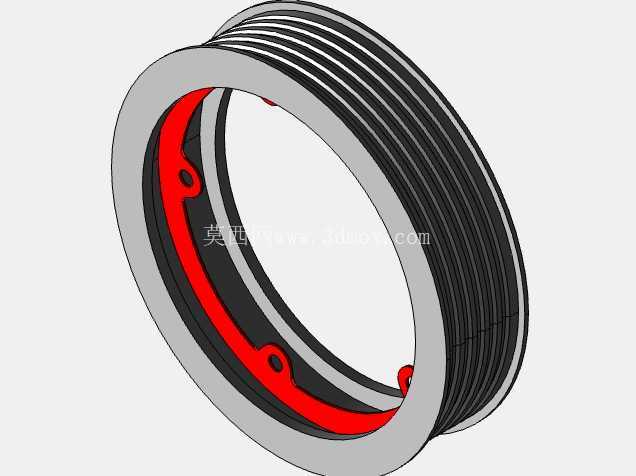

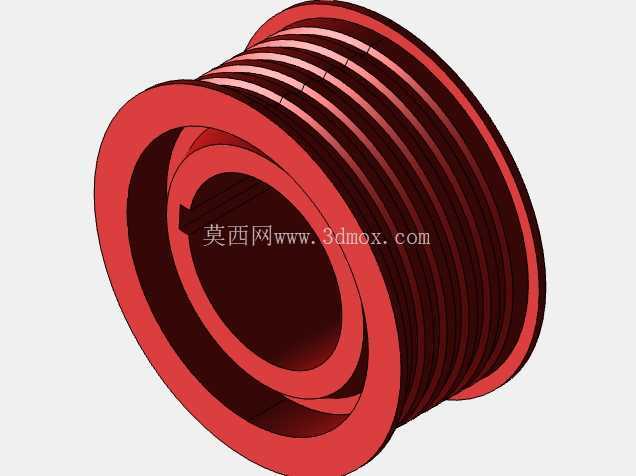

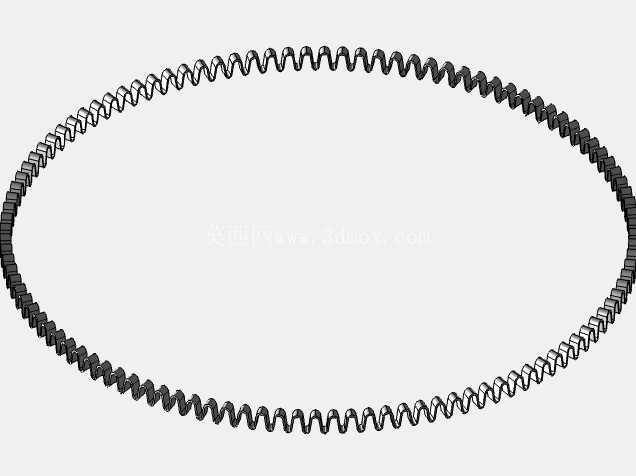

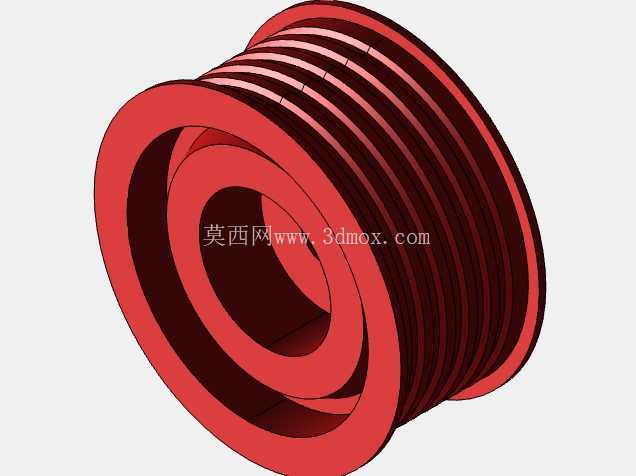

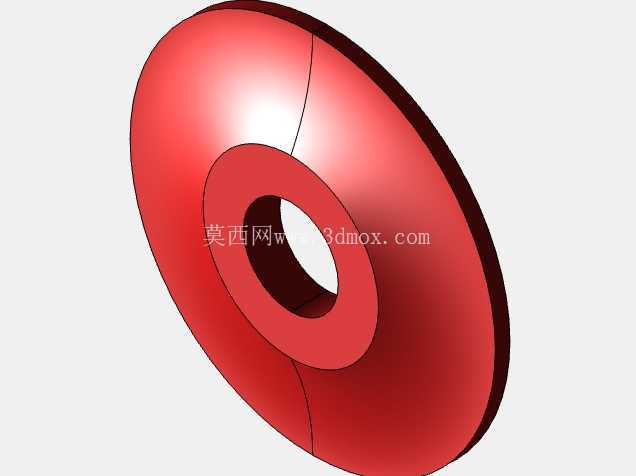

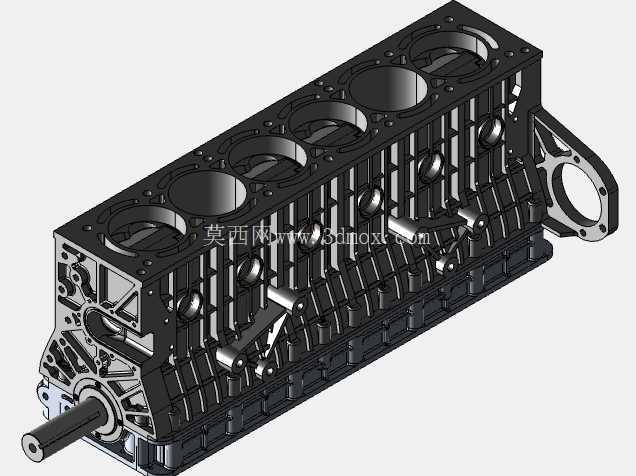

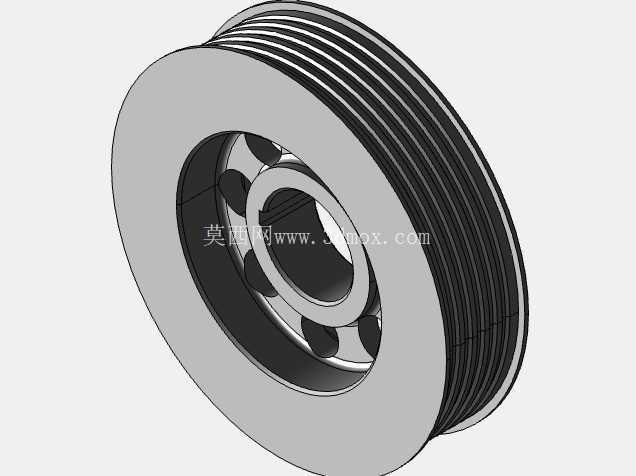

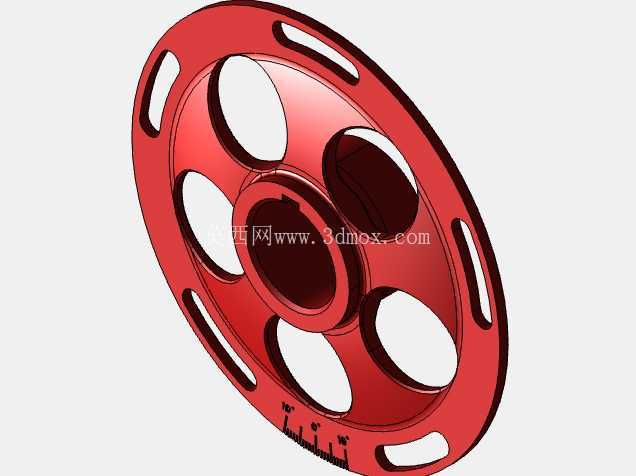

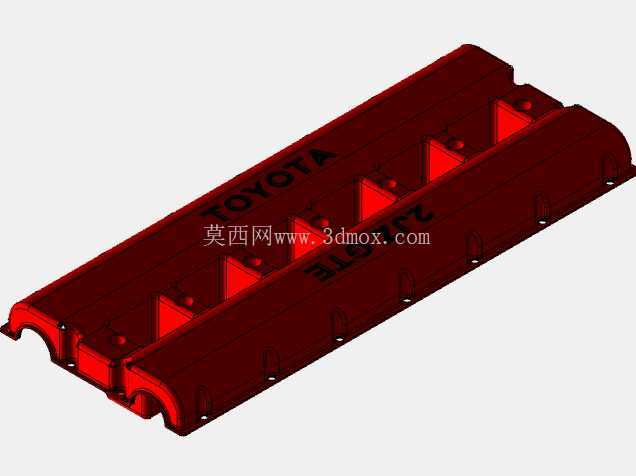

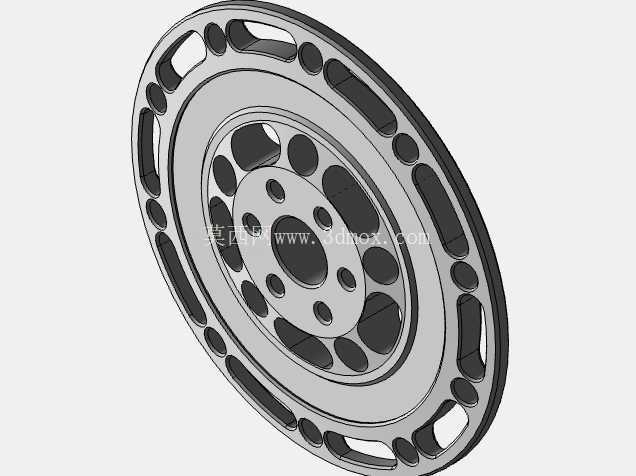

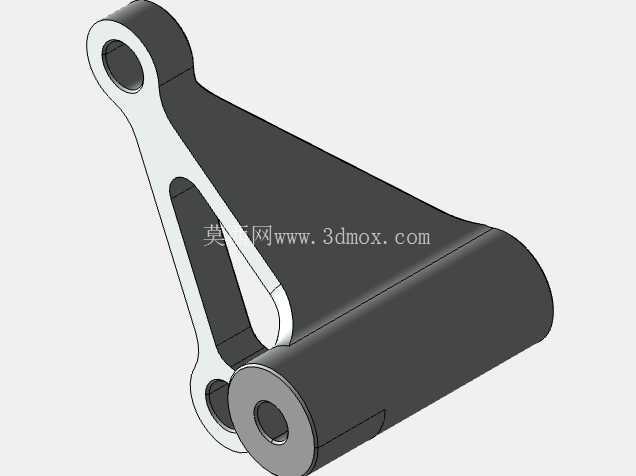

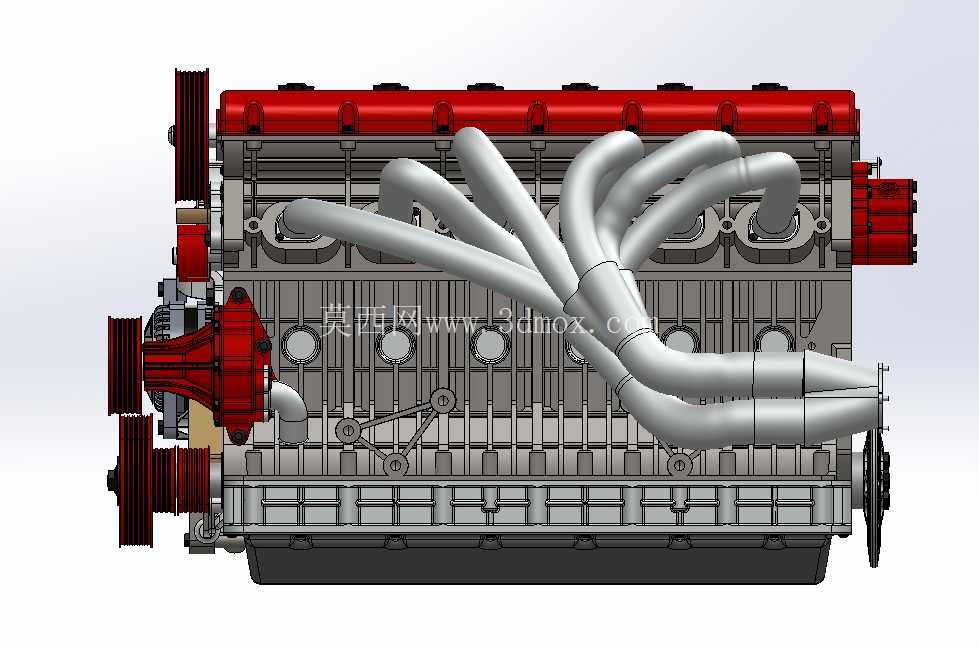

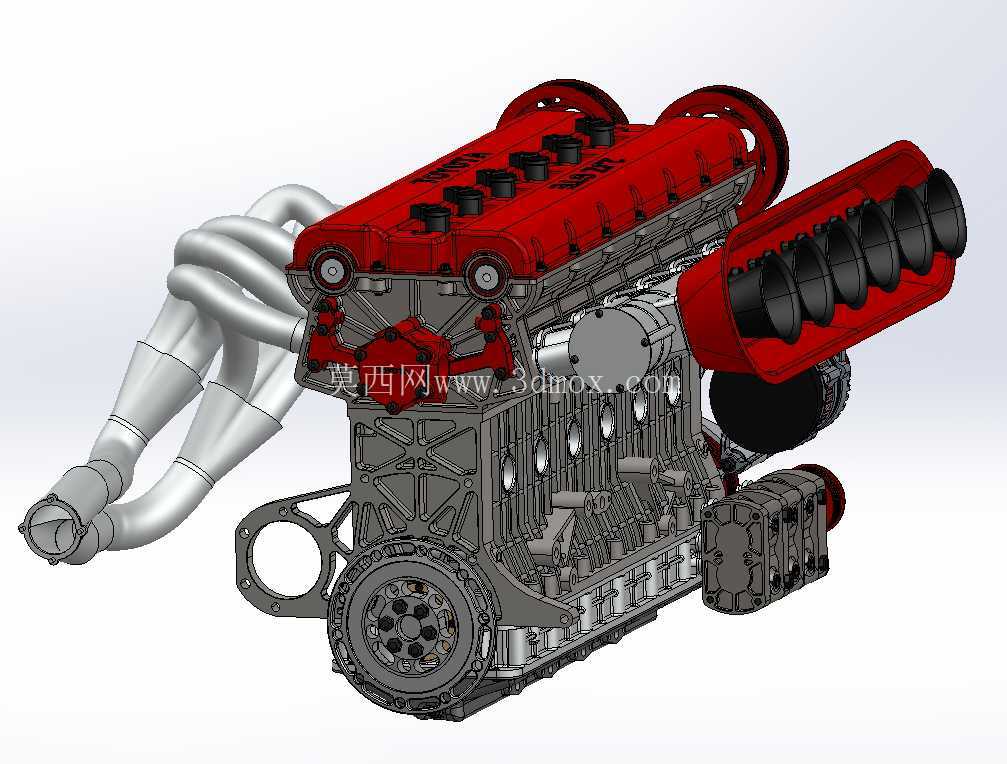

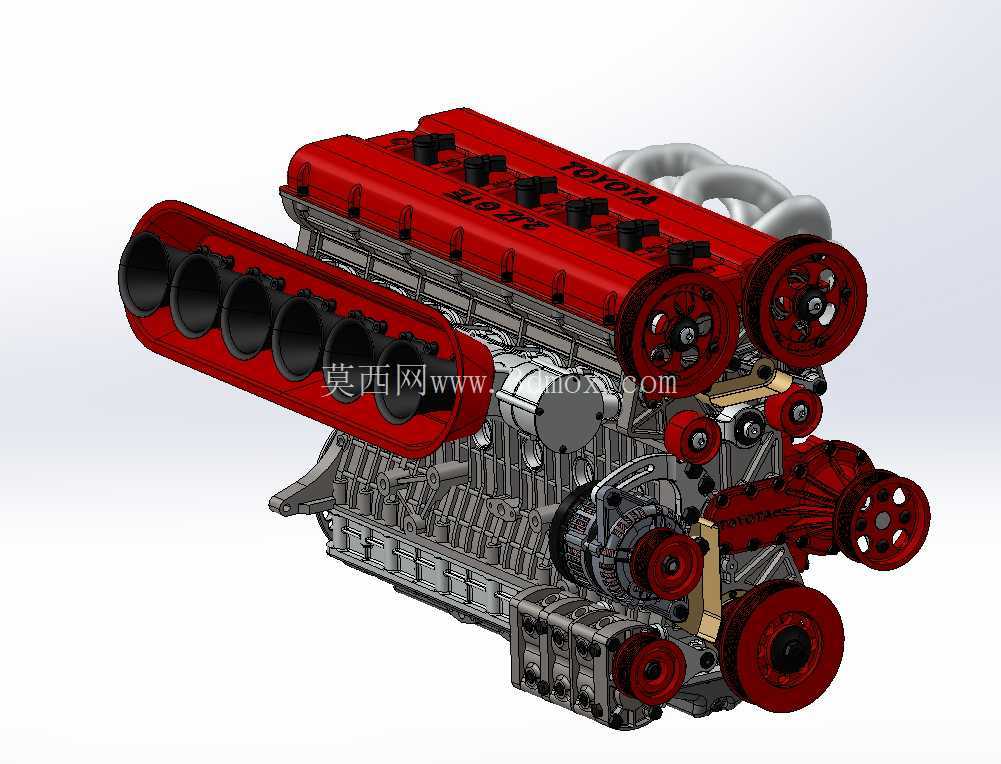

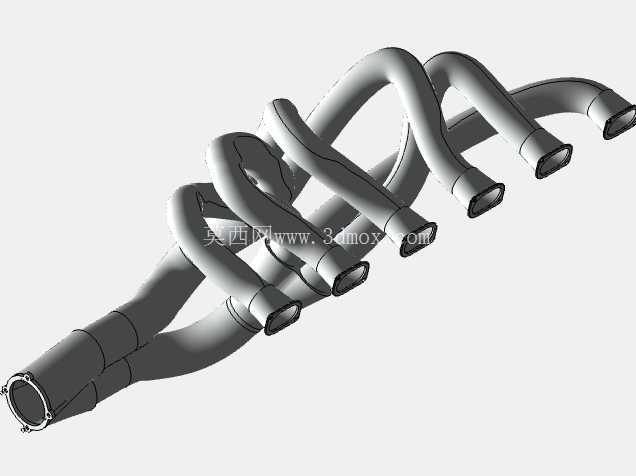

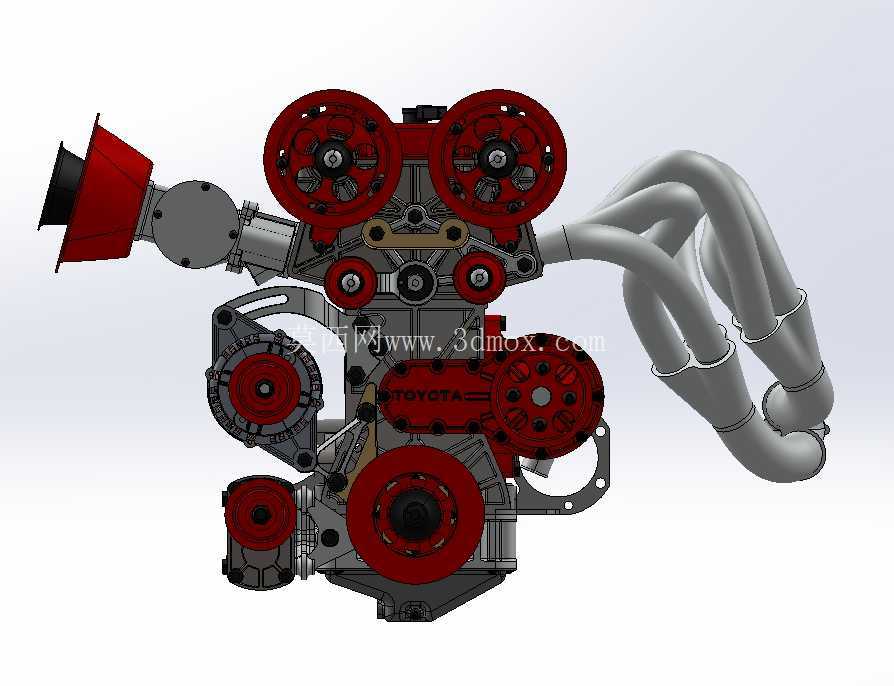

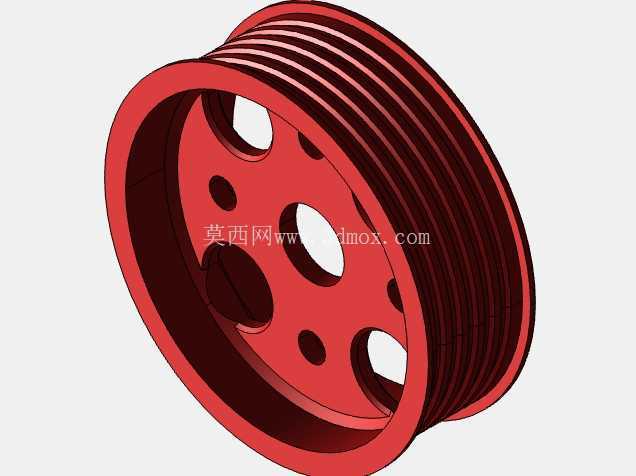

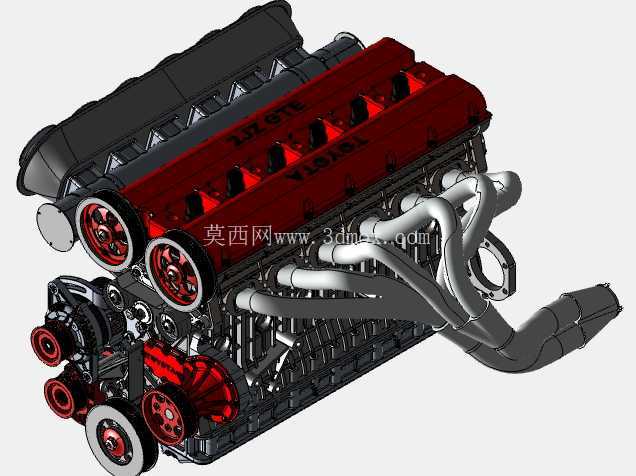

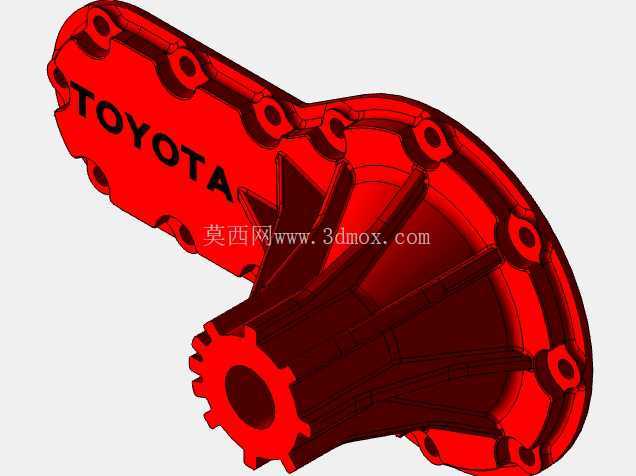

　　从整机安装边界来看，直列六缸的纵向布局决定了整机长度远大于普通直列四缸机型，建模时首先锁定了缸体曲轴中心线作为整机装配基准，前端附件轮系、后端飞轮与变速箱连接法兰的相对位置严格按照实车安装坐标对齐，左右两侧的排气歧管采用等长芭蕉设计，四根排气支管依次汇合后接入涡轮增压器进气侧，管路走向刻意避开了车架纵梁、转向机与冷却水管的预留空间，涡轮本体布置在缸体侧面偏下位置，既保证了排气路径最短降低排气背压，也预留了涡轮隔热罩与回油管路的安装间隙。前端红色的多楔带轮系覆盖了曲轴皮带轮、水泵轮、发电机轮、空调压缩机轮与张紧轮，所有带轮的节圆位置、皮带包角都经过校核，张紧轮的调节行程预留了皮带磨损后的张紧余量，红色的轮系装饰罩与气门室盖造型统一，既起到旋转部件防护作用，也适配赛车改装舱的视觉风格。

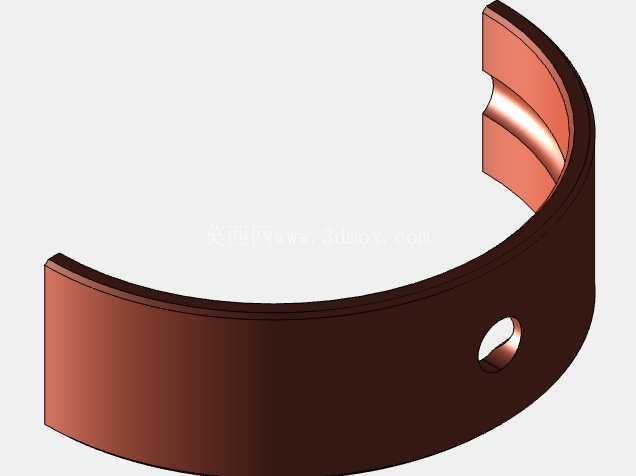

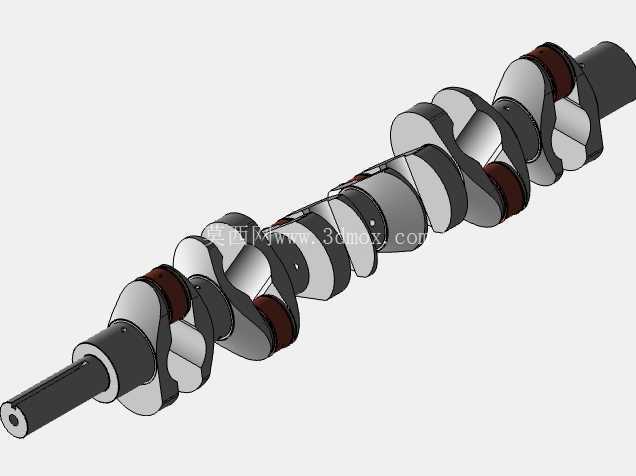

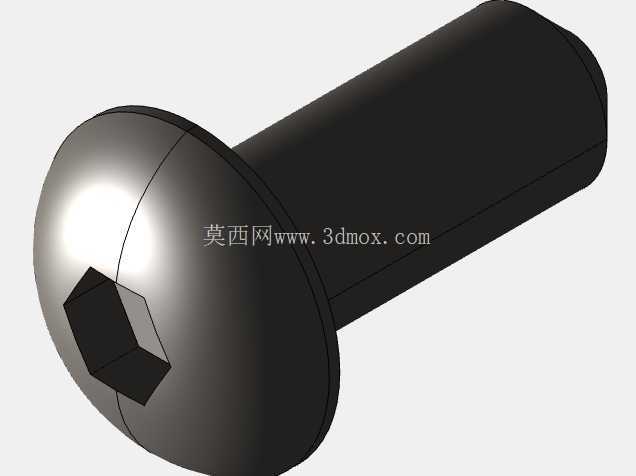

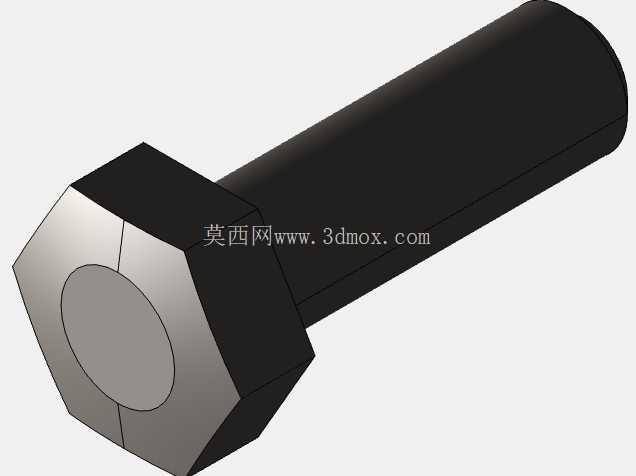

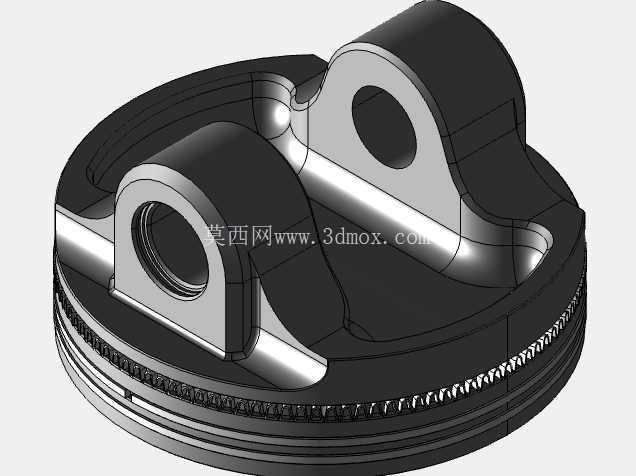

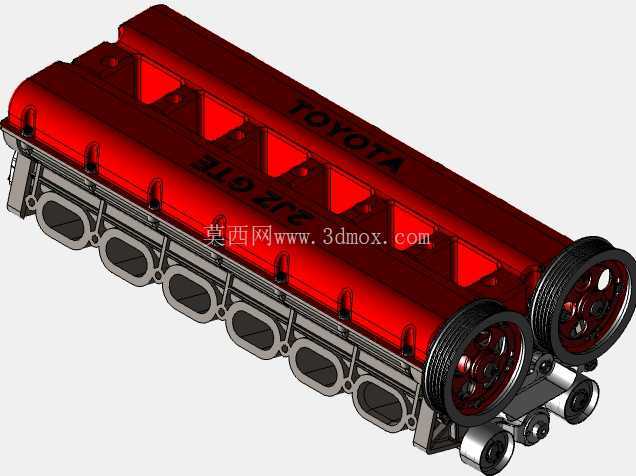

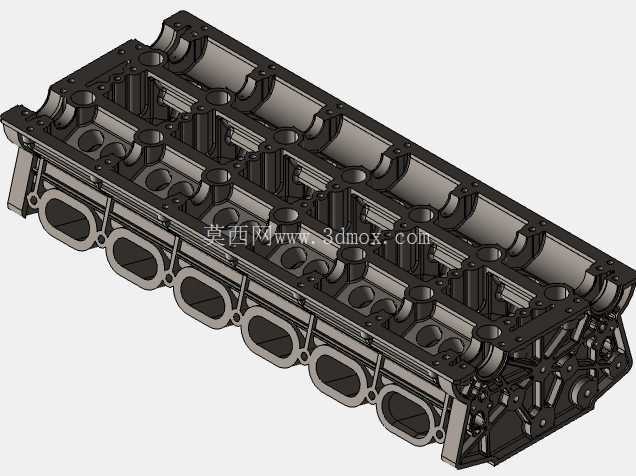

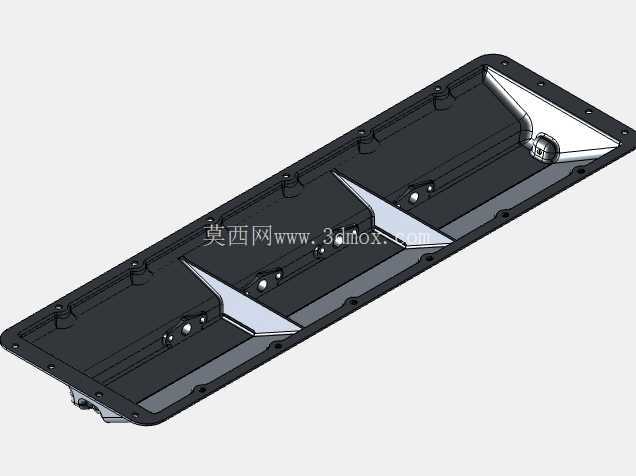

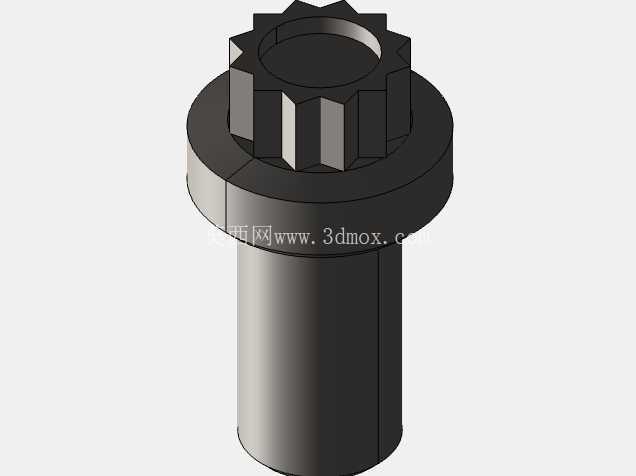

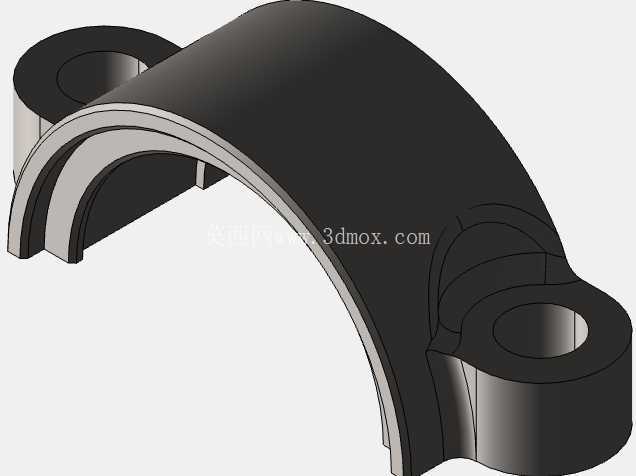

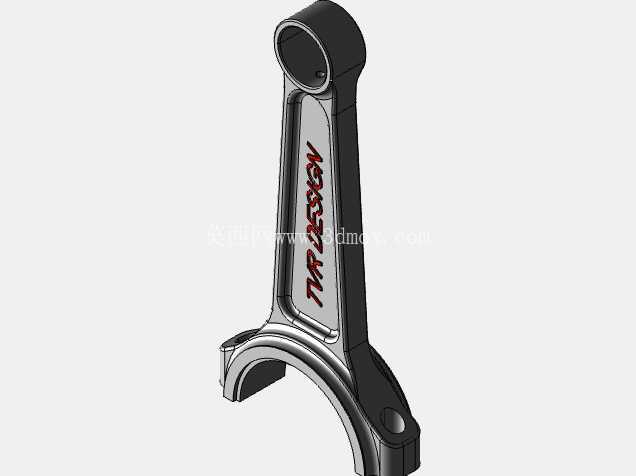

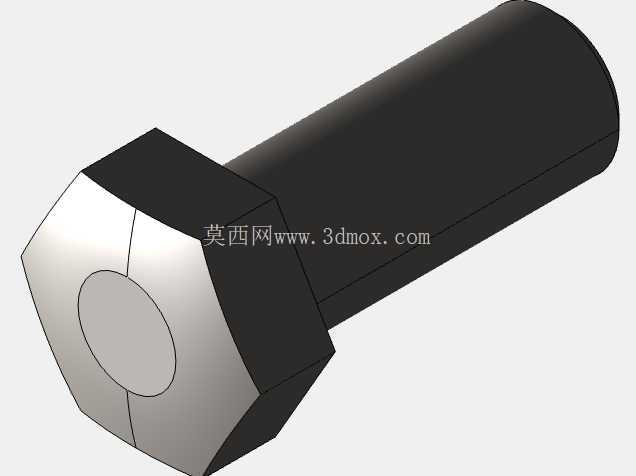

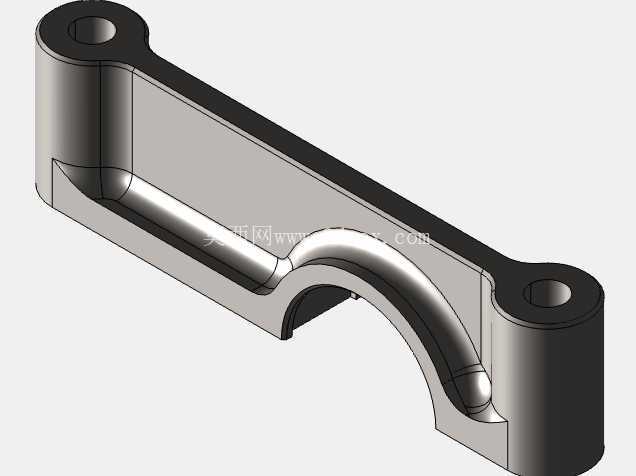

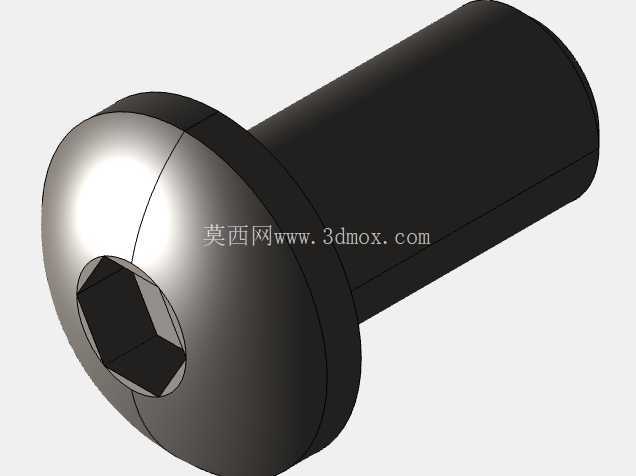

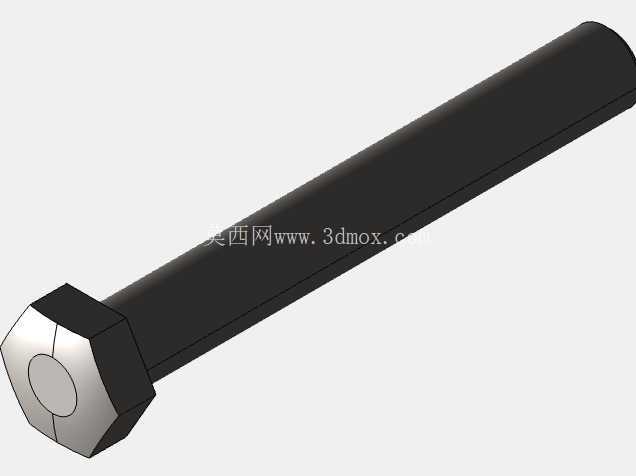

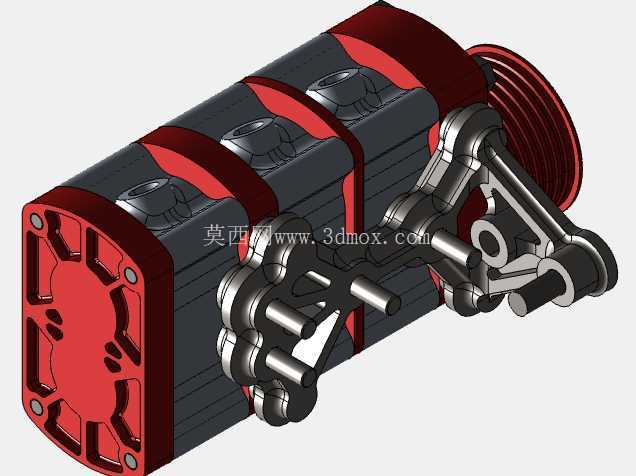

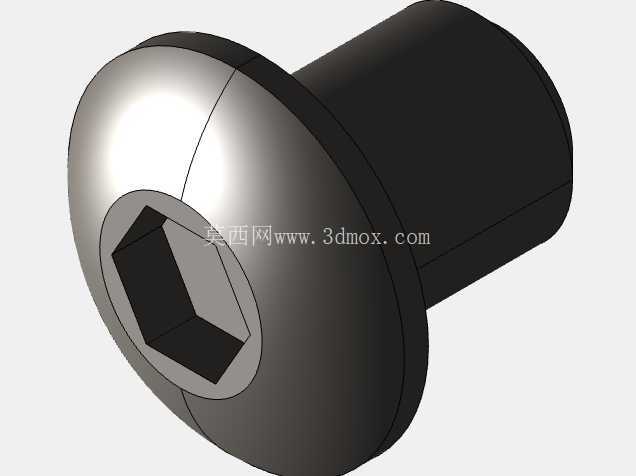

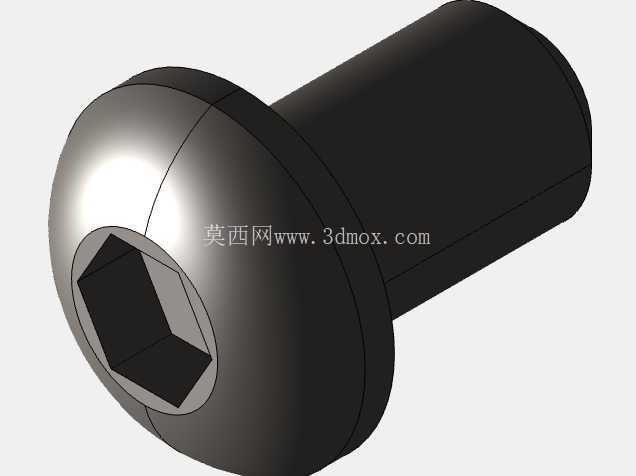

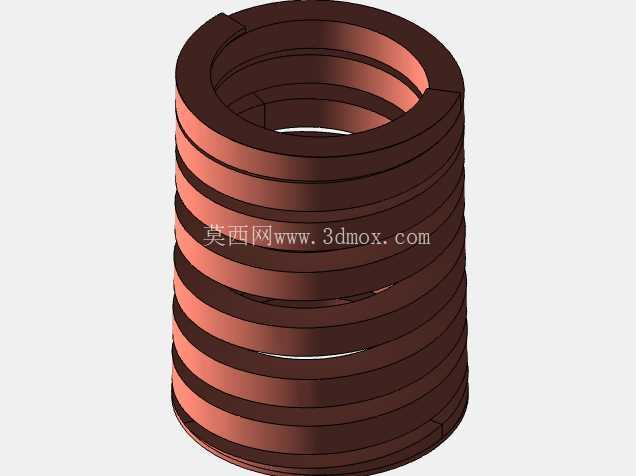

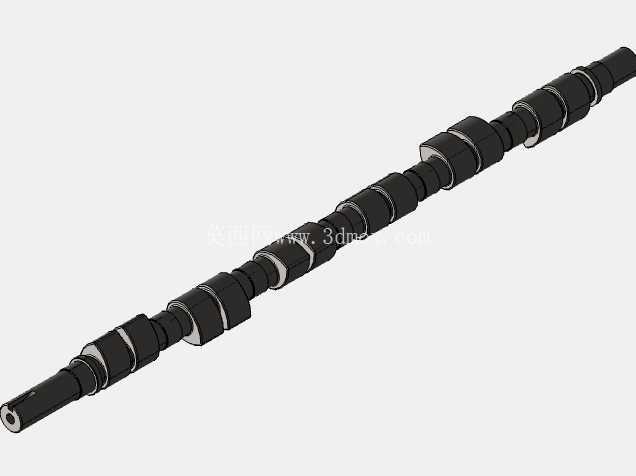

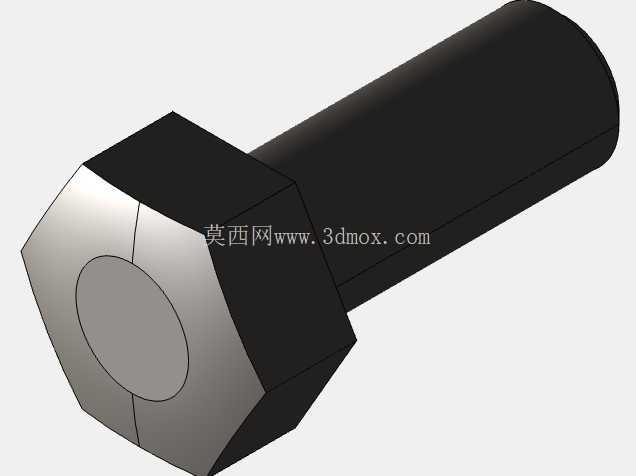

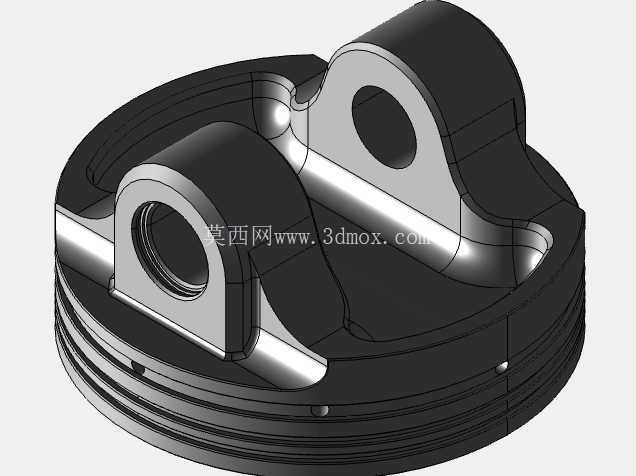

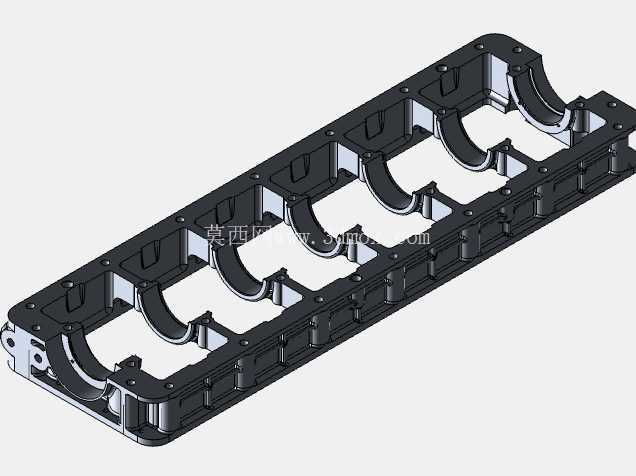

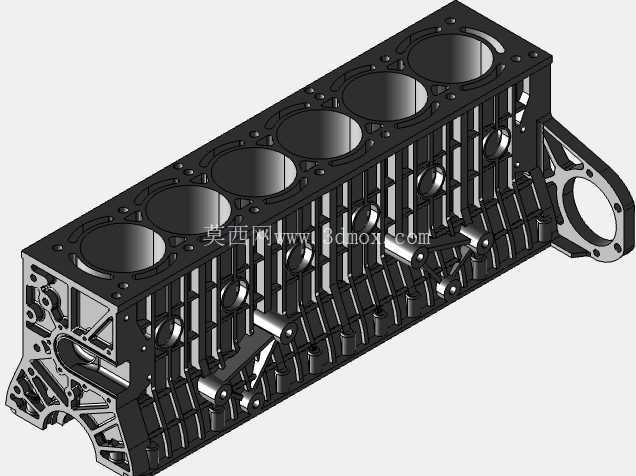

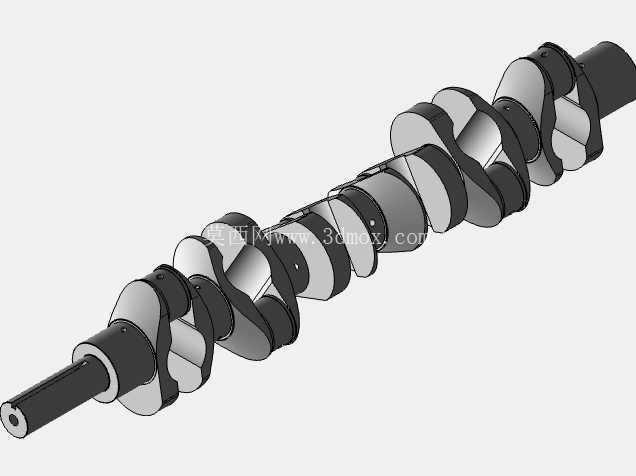

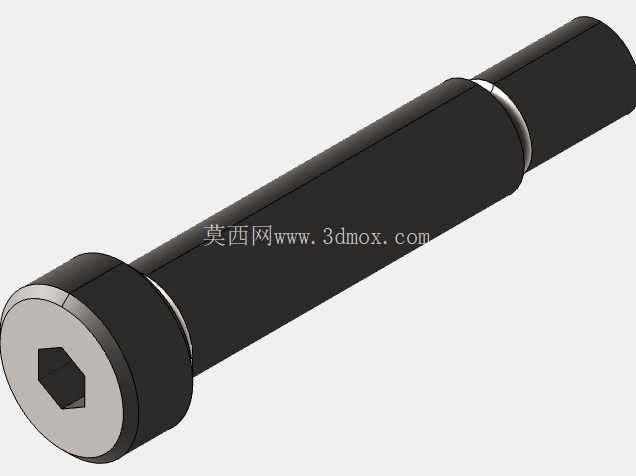

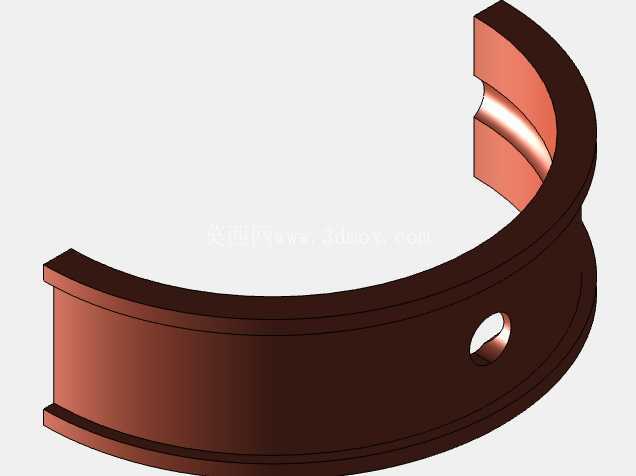

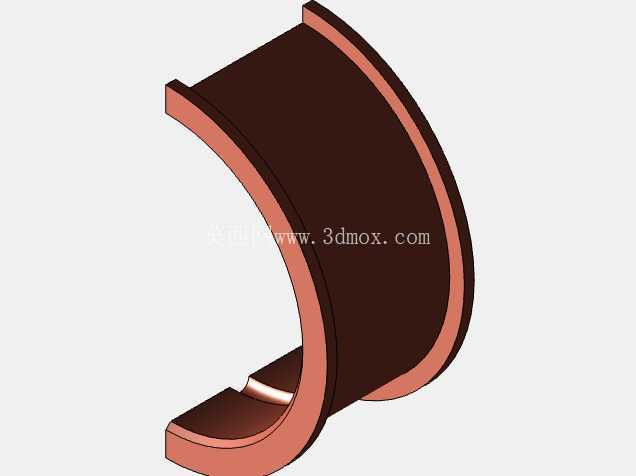

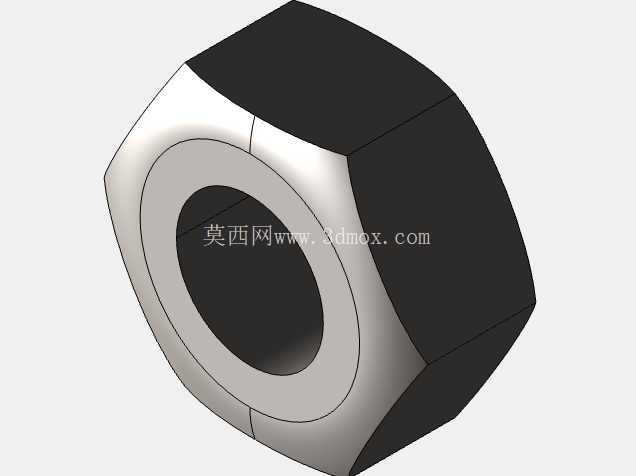

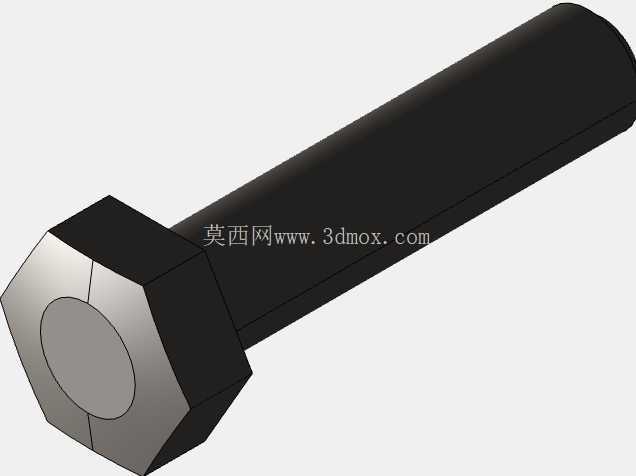

　　内部结构设计上，缸盖部分保留了双顶置凸轮轴、每缸四气门的经典布局，气门弹簧、挺柱、凸轮轴轴承盖的装配关系完整还原，改装所用的ARP高强度紧固件分别布置在气门室盖、油底壳、主轴承盖位置，相比原厂螺栓拥有更高的屈服强度，能够承受大增压值下缸体的爆发压力，避免缸盖翘曲、油底壳密封失效这类赛用工况常见故障。曲轴总成采用了改装强化曲轴，曲柄半径、连杆轴颈直径、平衡重轮廓都对应强化机型参数，活塞、连杆的装配关系按照实际压缩比匹配，缸体侧面预留的机油冷却器接口、曲轴箱通风接口位置都和实车一致，油底壳采用了改装低容积款式，在保证机油储量满足激烈驾驶润滑需求的前提下，降低了整机安装高度，避免车辆过弯、颠簸时油底壳与地面、底盘加强件发生磕碰。

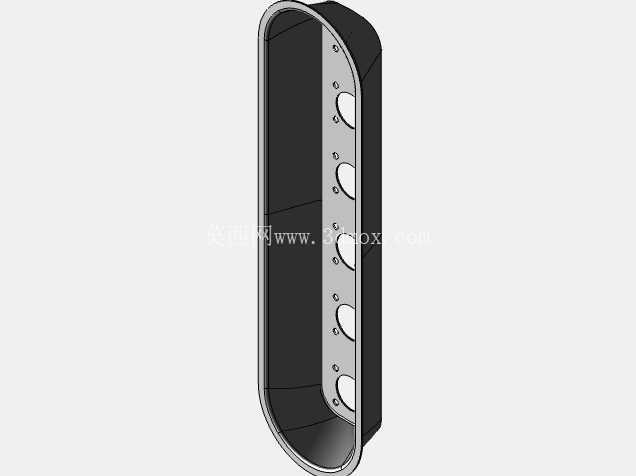

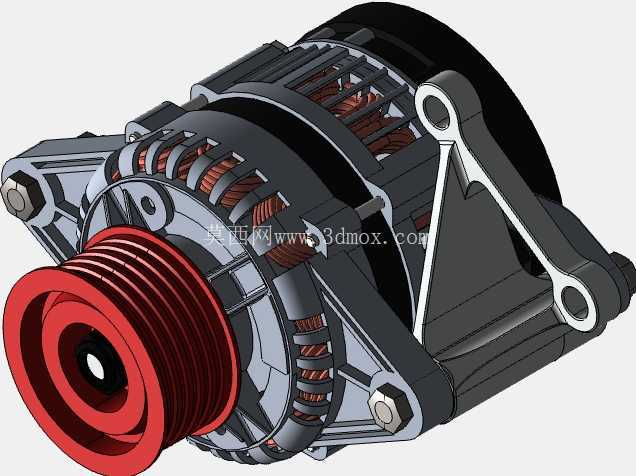

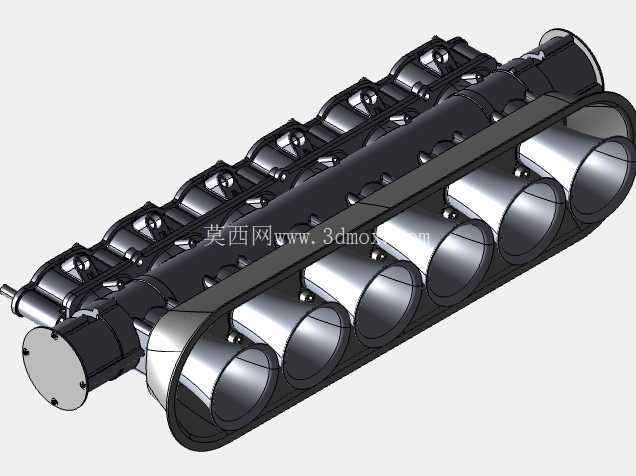

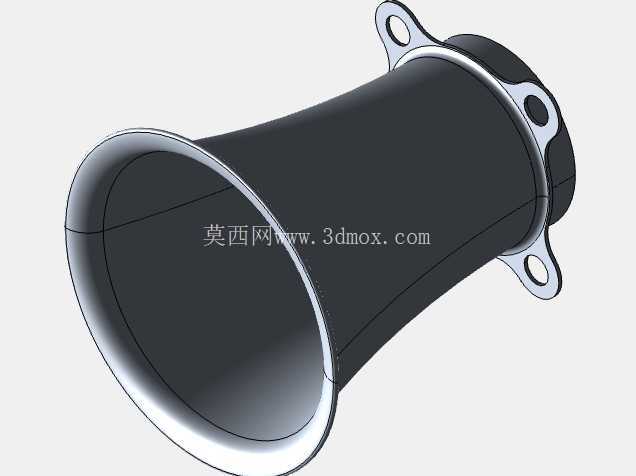

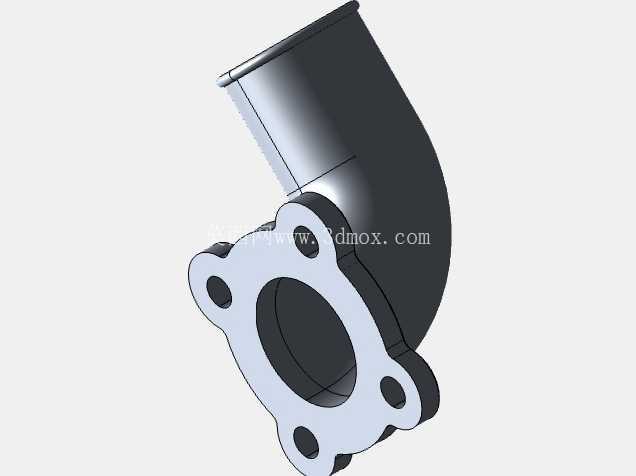

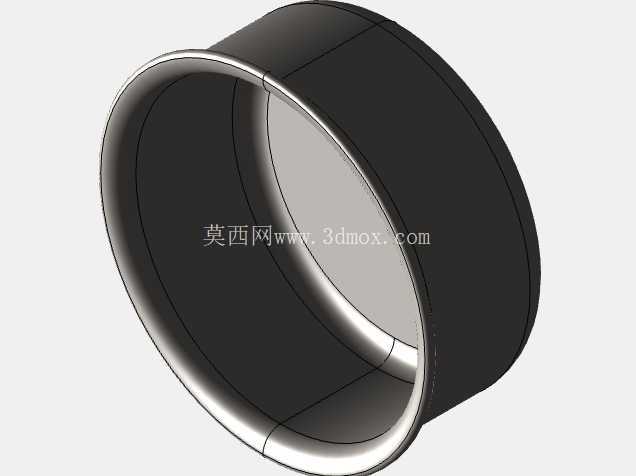

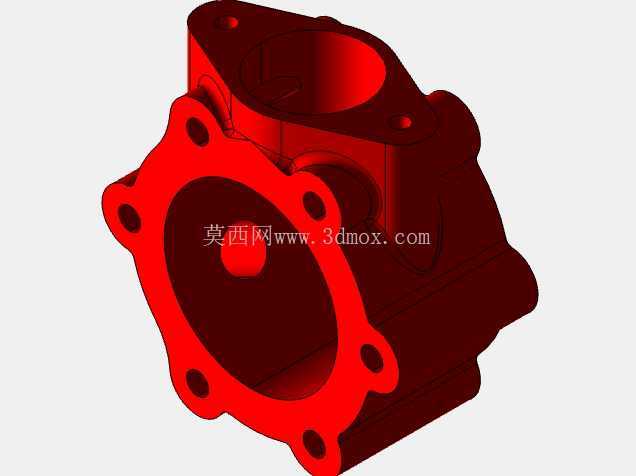

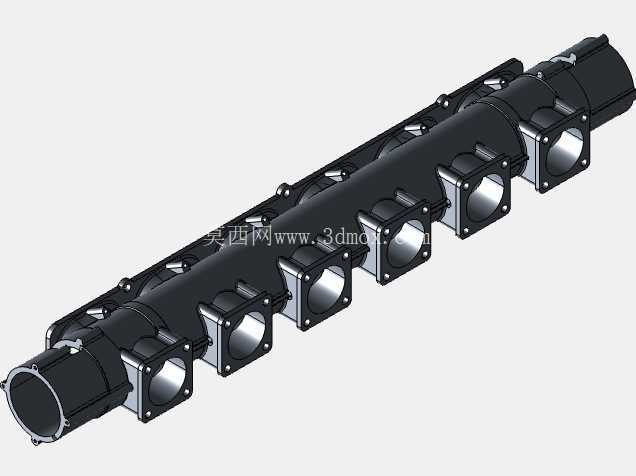

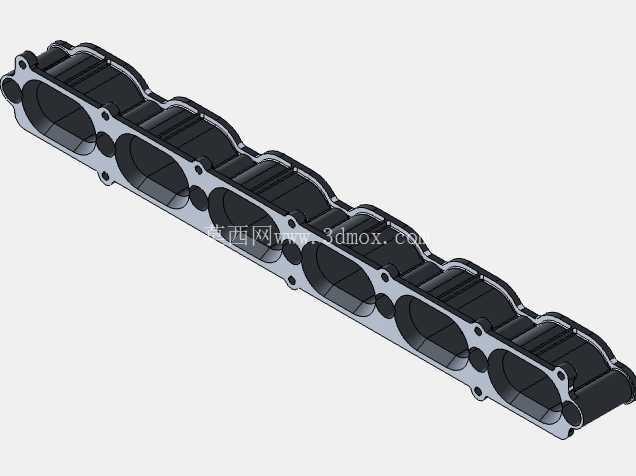

　　进气侧的节气门布置在整机最前端，进气喇叭口朝向车头迎风方向，能够在车辆高速行驶时获得更高的进气冲压效率，进气歧管的腔体容积经过匹配，兼顾了低转速扭矩响应与高转速功率输出。排气侧的等长歧管管壁厚度、弯曲半径都按照赛用排气标准设计，管路交汇处的平滑过渡能够减少排气紊流，让各个气缸的排气脉冲互不干扰，高效推动涡轮叶轮运转，涡轮的压气机出口、废气旁通阀安装位都预留了外接中冷器管路、增压控制管路的接口。附件部分的启动机、发电机、机油滤清器、点火线圈线束的布置都避开了高温排气区域，防止橡胶管路、线束长期受热老化，整机所有外接管路的接头位置都预留了标准卡箍安装空间，装配时不需要额外打磨修改周边部件。

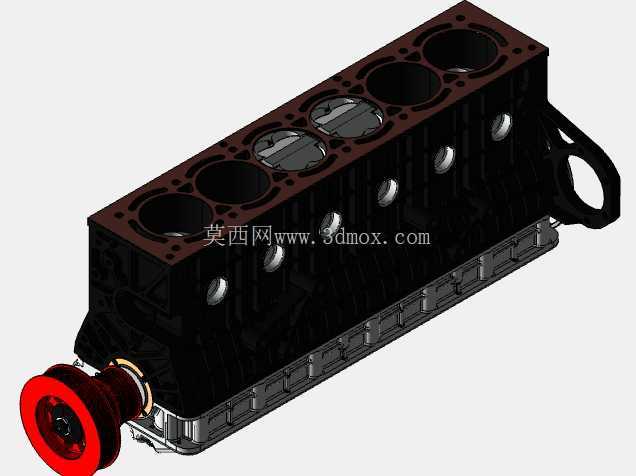

　　在建模逻辑上，所有子装配体按照实际拆解顺序分层搭建，先完成缸体、曲轴、活塞连杆的短总成分装，再依次安装缸盖、凸轮轴、气门机构，最后装配外围的轮系、进排气、涡轮与附件，每个零件的配合公差按照发动机实际装配要求设定，运动部件之间预留了合理的运转间隙，既可以用于静态的整车动力舱布局验证，也能直接导入运动仿真模块，模拟曲轴转动、皮带运转、气门开闭的完整工作过程，对于改装从业者来说，能够直接在数模阶段就确认不同型号涡轮、不同款式歧管与车架、周边冷却系统的干涉情况，大幅减少实车改装时的试错成本，也能作为内燃机结构教学的具象载体，清晰展示大马力涡轮增压赛用发动机的整体布局与设计逻辑。
