带消音散热总成的卡特彼勒C15柴油动力机组

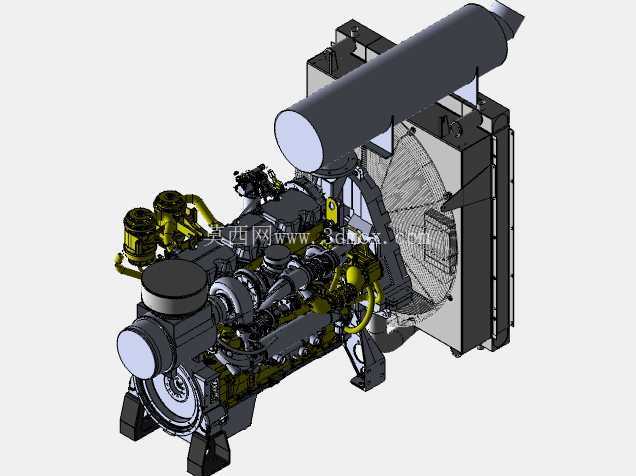

　　这套三维结构围绕一台重型柴油动力总成展开，主体为直列六缸大排量柴油机，外侧整合了排气消声筒、水冷散热器、风扇护风圈、燃油滤清器、机油滤座以及各类连接管路和机组支撑脚架，呈现的是一台可直接用于固定式或车载式动力站的完整机组形态，而非裸机状态。建模时把外围附件一并纳入，正是因为在真实选型与布置中，消声器、散热器和管路走向往往决定了整机的占地边界与安装可行性，裸机数据反而难以指导现场布局。

　　从应用场景看，这类大马力柴油机常见于发电机组、矿山破碎站、大型空压机驱动、石油钻井泵组以及重型工程机械的动力源。机组前端的大直径风扇与厚体式散热器负责高负荷持续运转下的热平衡，顶部横置的圆柱形消声器则承接排气歧管出来的高温废气，既降低排气噪声，也改变了排气出口方向。散热器采用板翅式芯体加框架结构，侧面留有护风罩，与风扇之间形成封闭风道，避免热风回流；这一细节在三维布置中必须严格保证风扇叶尖与护风圈的轴向重叠量，否则冷却效率会明显下降。

　　结构设计上，发动机本体的缸体、缸盖、油底壳、飞轮壳与前端齿轮室构成刚性核心，两侧外挂的双级燃油滤清器、机油滤清器和喷油泵沿缸体侧面排布，便于保养时伸手操作。黄色金属管路多为燃油与机油硬管，走向沿缸体折线敷设并以管夹固定，避免与振动件硬碰；黑色粗管则为进气或冷却系统胶管，依靠卡箍密封。消声器通过两根立式支架吊挂在机组上方，支架底部落在散热器框架与缸体后部的安装点上，这种吊挂方式需要在建模时校核支架悬臂长度与消声器充液重量，防止机组运行时排气系统产生低频摆动。

　　整机支撑采用四点式机脚，前端两个、飞轮壳附近两个，机脚垫为带金属骨架的减振结构，用于隔离柴油机往复惯性力向基础的传递。布置机组底座时，四个安装点的相对位置、地脚螺栓孔距以及机脚压缩高度都是必须冻结的边界数据；散热器后侧与消声器上方还要预留抽出芯体和吊装消声器的维修空间，不能紧贴墙面。外形上整机呈长条布局，长度方向由前端皮带轮到飞轮壳输出端，宽度方向以散热器外框和两侧滤清器为最宽点，高度方向的最高点为横置消声器顶部，这些极值点在做集装箱式电站或车间基础设计时直接决定开孔与净空。

　　建模过程中对装配关系的处理遵循实际工艺顺序：先以缸体曲轴轴线为基准定位发动机本体，再装配飞轮壳与前端轮系，随后安装散热器框架并保证风扇与曲轴皮带轮的同轴传动关系，最后布置消声器、进排气管和线束。皮带轮系的包角、张紧轮位置以及风扇与散热器的轴向间隙都按真实传动要求留出，避免出现干涉。管路方面，硬管的弯曲半径、法兰对接面和软管的最小弯折半径都做了约束，保证模型不仅外观可视，也能反映可制造的布管逻辑。

　　对于设备选型人员，这套模型可以直接用来评估机组在方舱、撬座或机房内的占位，核对进排风通道面积、排气引管走向以及保养操作空间；对于结构设计从业者，则可以参考其附件吊挂、减振机脚和散热器框架的受力思路，理解大功率柴油机外围系统如何在有限空间内兼顾冷却、降噪与可维护性。整机没有多余装饰，每个外挂件都对应明确的功能，这种以功能决定外形的布置方式，正是重型动力机组三维设计的核心逻辑。
