五自由度带夹爪工业关节机械臂

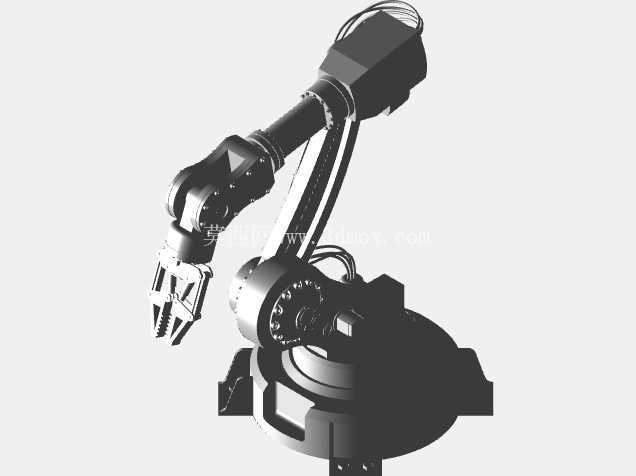

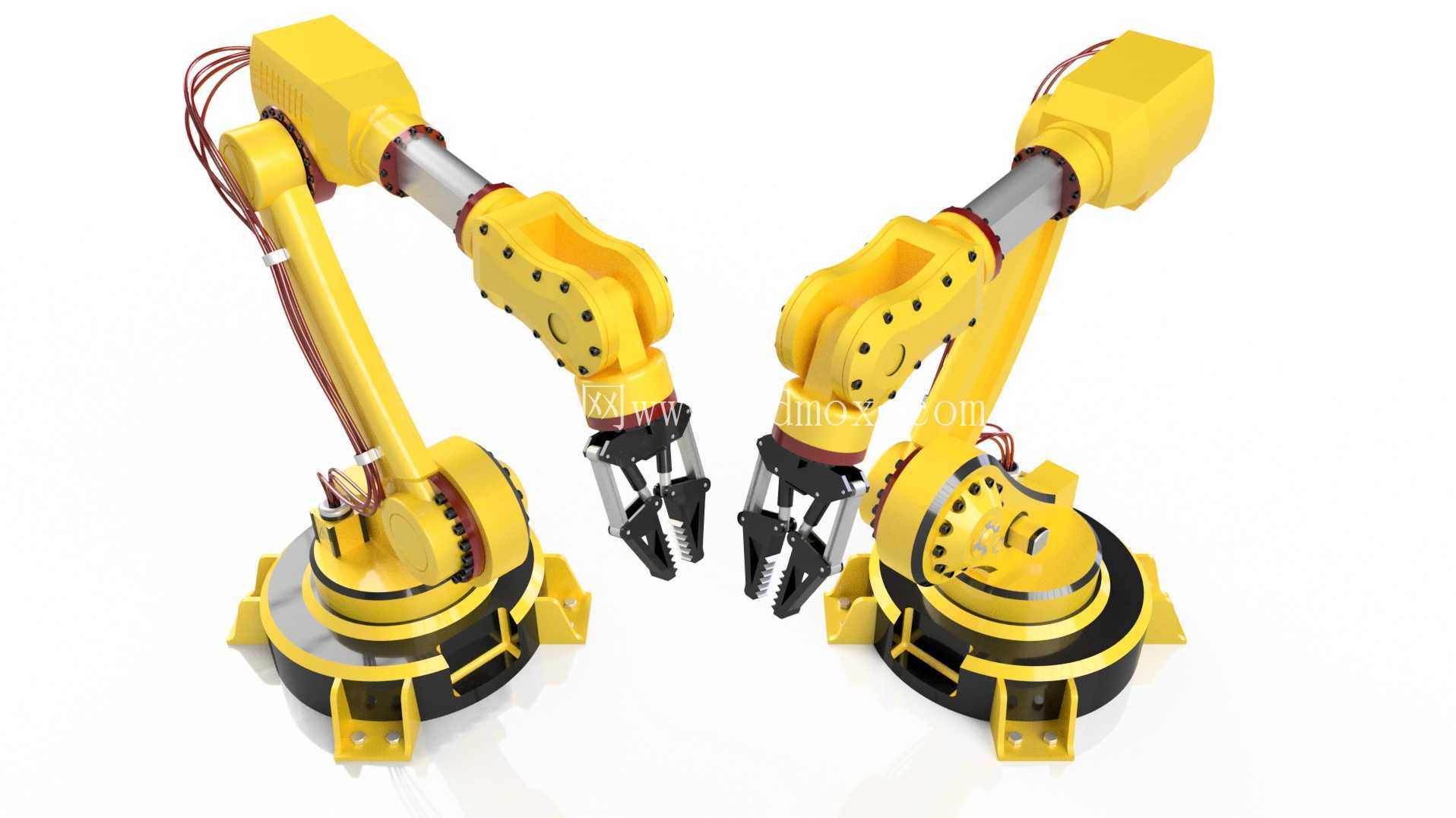

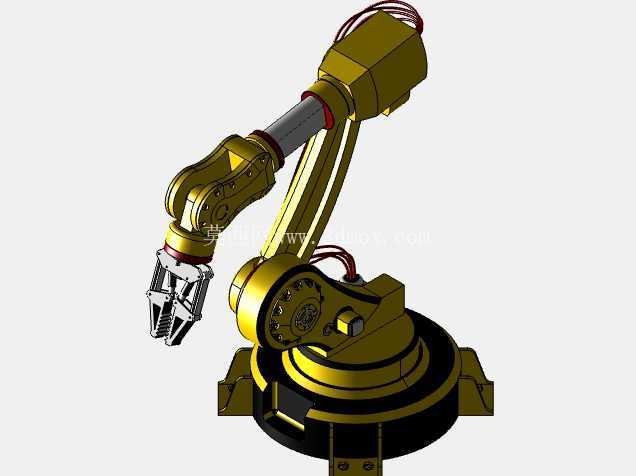

　　这套五自由度关节式机械臂的结构方案，最初是围绕中小型自动化工位的柔性上下料需求搭建的，在3C装配线、教学实训台、轻工分拣工位以及小型机床辅助上下料场景里都能适配。整机采用醒目的工业黄作为主体护罩配色，底座、关节端盖与夹爪部分搭配黑色耐磨结构件，外露走线沿大臂侧部规整布设，既还原了现场工业机器人的防护外观，也把内部传动、走线的布局逻辑完整呈现出来。

从实际工位用途来看，该机械臂末端配置双指平行夹爪，可完成规则小件的抓取、转运、工位间递料动作：在流水线分拣场景中可配合视觉传感器完成零件拾取摆放，在教学实训场景中可用来演示关节运动学正逆解、末端位姿变换逻辑，在小型加工单元里可完成工件在工装台与料盘之间的往复转运。

　　五个旋转关节分别覆盖底座回转、大臂俯仰、小臂俯仰、腕部姿态调整以及末端夹爪开合动作，工作空间内无明显运动死区，能够覆盖半径数百毫米的环形作业区域。

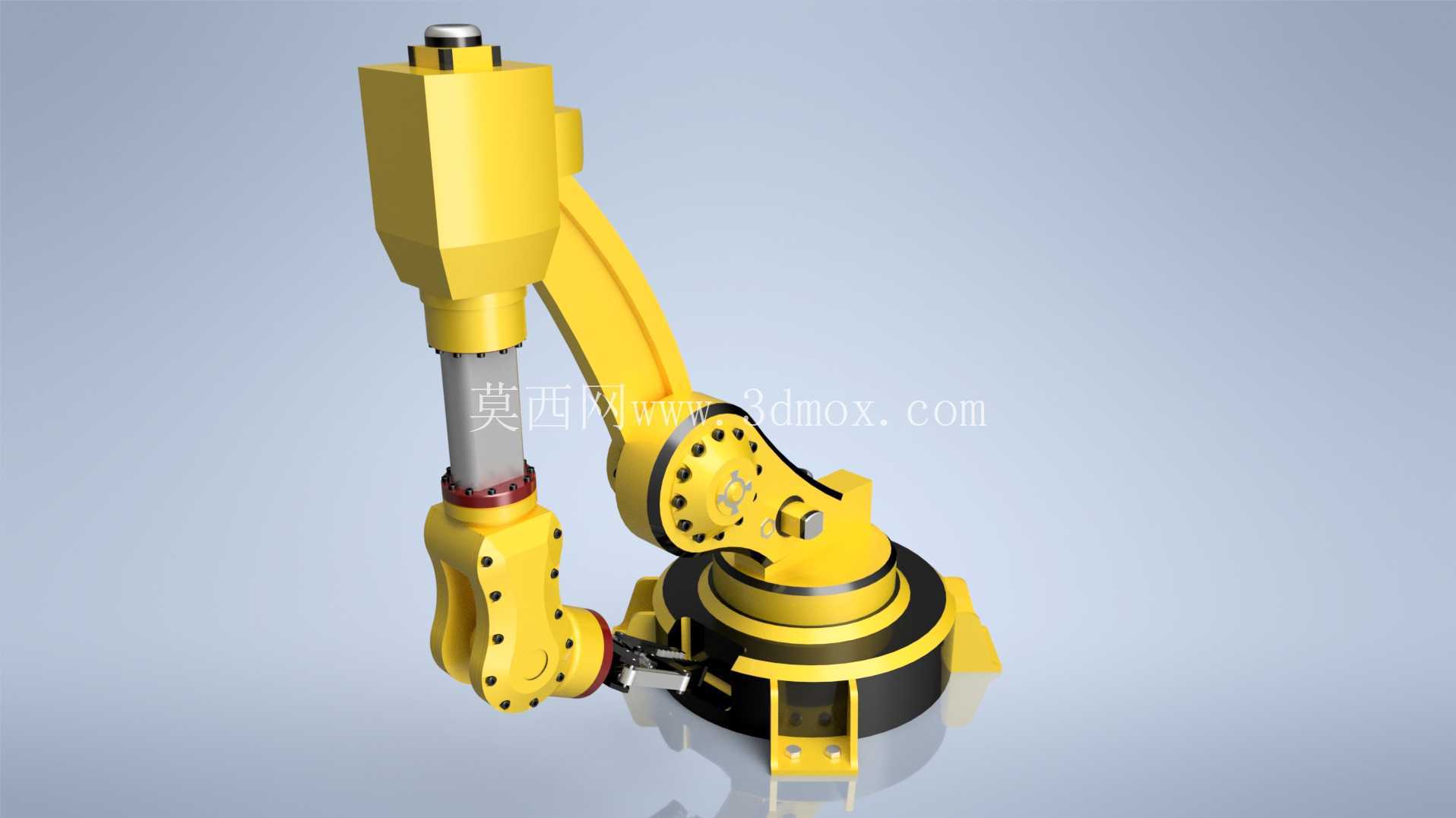

结构设计阶段优先考量了关节刚性与维护便利性：底部回转座采用加宽法兰式安装面，四周预留地脚固定孔，可直接锁附在铝型材工作台或者钢制机架上，安装时只需保证底座平面水平度在允许公差范围内，即可避免臂体全伸状态下出现倾覆趋势。大臂与小臂之间采用中空关节衔接，动力线缆与信号线缆从关节侧部的走线槽穿过，避免臂体往复摆动过程中线缆反复弯折拉扯。关节连接处的装饰端盖做了分块设计，现场调试时拆开对应端盖即可调整内部传动件预紧力，不需要整段拆解臂体。

　　

末端执行器采用双指对夹结构，夹指接触面做了防滑齿形处理，针对不同形状的工件可以快速更换适配夹指，夹爪开合行程覆盖常见小型零件的尺寸范围。腕部关节的轴线与小臂轴线呈偏角布置，在臂体伸展到远端工位时，依然可以调整末端夹爪的俯仰角度，让工件以正确姿态放入工装定位槽。设计过程中也预留了末端工具扩展接口，除了标配夹爪之外，也可以替换为小型吸盘、气动打磨头等执行元件，适配不同工艺动作。

从安装边界来看，整机底座占地尺寸紧凑，不需要在工位内预留超大安装空间，臂体在全收拢状态下整体高度较低，转运和入场安装时不需要拆解主体结构。

　　运动包络范围在设计阶段就做了干涉校验：大臂俯仰、小臂摆动的全行程内，臂体零件之间、臂体与底座之间不会发生碰撞，侧部布设的线缆在极限角度下也保留有足够弯曲余量，不会出现拉扯剐蹭。针对实训场景的使用需求，关节处的外观护罩做了圆角过渡，没有外露的尖锐棱边，调试人员近距离示教操作时可以减少磕碰风险。

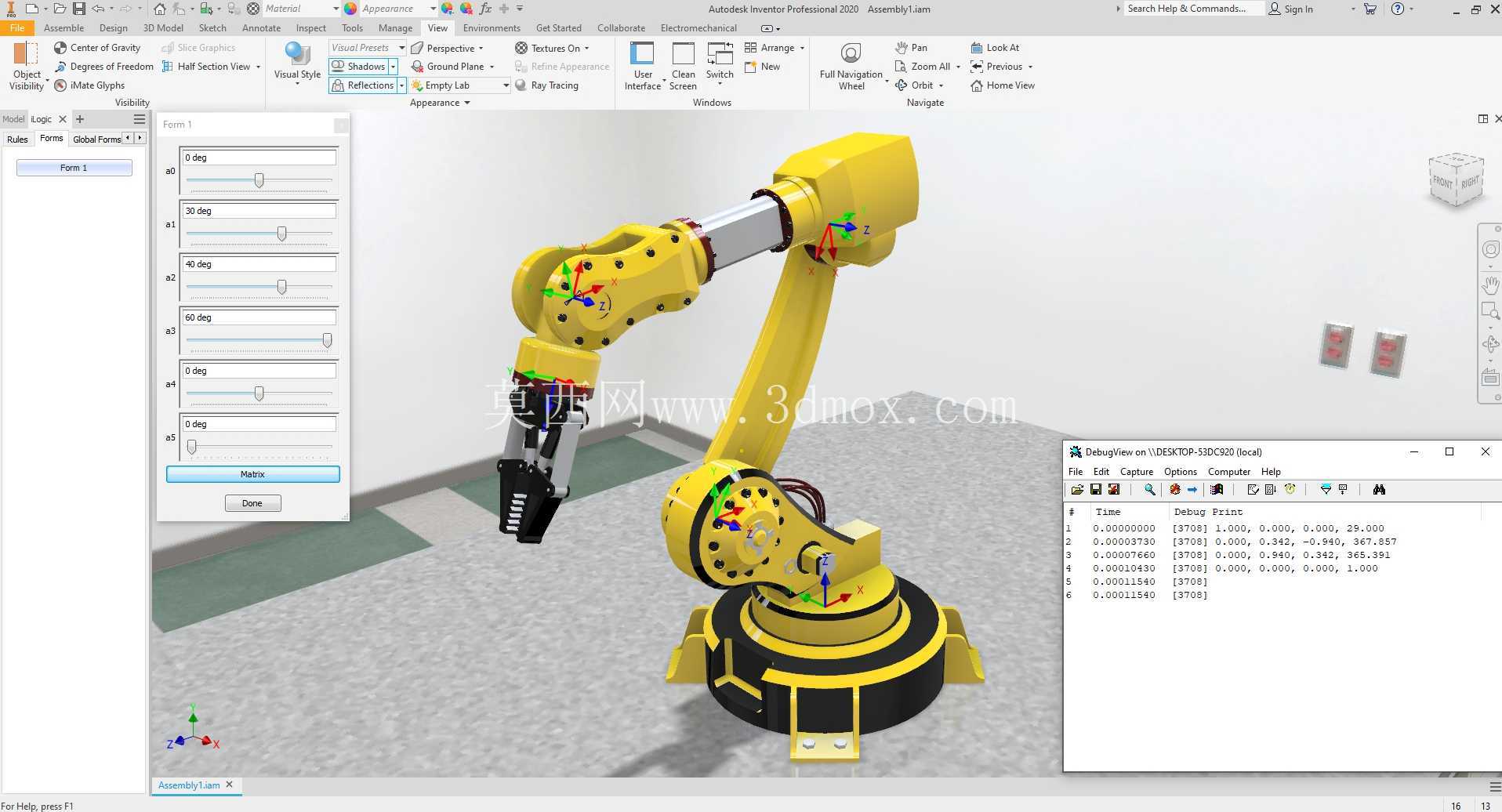

整套结构把关节传动、末端执行、走线防护、安装固定几个模块的逻辑完全打通，既可以作为自动化方案设计时的工位布局参考，也可以用来拆解学习多关节臂的构型设计思路，在做小型工作站三维布局时，直接导入该模型即可校验臂体与周边料盘、工装、设备的安全距离，提前规避现场安装后出现运动干涉的问题。
