发那科六轴重载工业机械臂结构

　　该六轴关节机械臂主要面向高负载搬运、点焊、机床上下料及大型工件装配场景，在汽车焊装线、重型零部件加工单元和物流码垛工位中承担重复性高、节拍稳定的操作任务。其本体采用典型串联关节布局，底座承担整机倾覆力矩，腰座、大臂、肘部、小臂和腕部依次传递运动与载荷，能够在较大工作空间内完成位姿连续调整。

　　从实际用途看，这类设备适合在固定工位周边完成工件取放、翻转、定位和工具携带。腕部可安装焊枪、夹爪或真空执行器，末端法兰提供工具安装基准；大臂与小臂的长跨距设计使机器人能够覆盖较远点位，同时通过关节偏置和紧凑肘部结构减少近距离干涉。底座安装面需要与工位钢结构或混凝土基础可靠连接，螺栓分布、定位止口和走线空间在布局阶段应提前校核，避免后期换型时与围栏、输送线或夹具发生冲突。

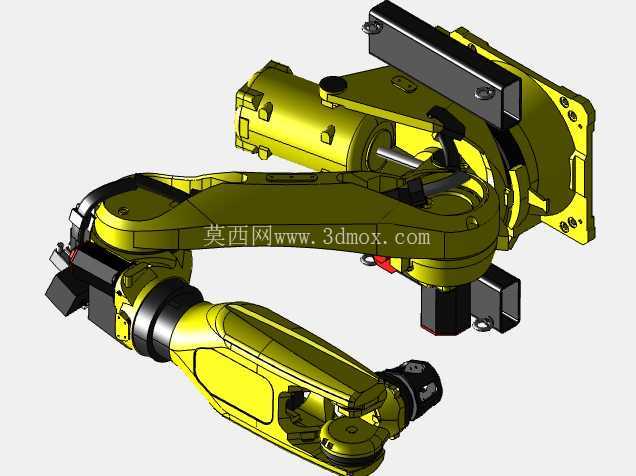

　　结构设计上，整机外观以铸造臂体为主，壁厚和加强筋围绕驱动单元、关节轴承座及受力路径布置。黄色外罩内部容纳伺服电机、减速器、线束和管路，关键关节处保留检修与装配空间。大臂截面并非单纯追求外形流畅，而是在保证刚度的同时控制自重，使高负载工况下末端挠度保持在可接受范围。腕部三轴交汇设计有利于姿态解算，末端在复杂角度下仍可保持较稳定的运动控制。

　　建模时需要重点还原各关节的旋转轴线、配合关系和运动包络。底座与腰座之间形成第一轴，承担水平回转；肩部驱动大臂俯仰，肘部连接小臂实现伸展，腕部再通过三个正交方向完成末端姿态调整。各轴限位、电缆走向、电机外凸轮廓和法兰接口都应在三维布局中保留，因为这些细节直接影响离线编程、节拍仿真和干涉检查。若仅建立简化外形，工位集成时容易低估机器人后仰、肘部抬升或腕部翻转所需的安全空间。

　　安装边界方面，选型人员不能只关注臂展数值，还要结合额定负载、惯量匹配、重心偏移和地面高度综合判断。机械臂在全伸展姿态下对基础弯矩最大，在近距离高举升姿态下则需关注肩部与肘部的自身干涉。周边围栏、操作机、料车和维护通道应围绕最大包络面留出余量，底座附近还要考虑控制柜线缆、气管和信号线的弯曲半径。对于焊装工位，焊枪电缆与水冷管应随臂体固定并预留扭转长度；对于上下料工位，夹爪开合方向和工件轮廓需与腕部法兰同步建模。

　　该模型可用于产线概念布局、机器人可达性分析、抓手集成设计和维护空间评估。通过在装配环境中验证关节姿态，工程师能够提前发现末端到夹具的距离不足、肘部与防护栏碰撞、底座螺栓无法操作等问题，从而在设备采购和现场施工前完成更可靠的方案收敛。
