线圈张力式安全别针结构设计

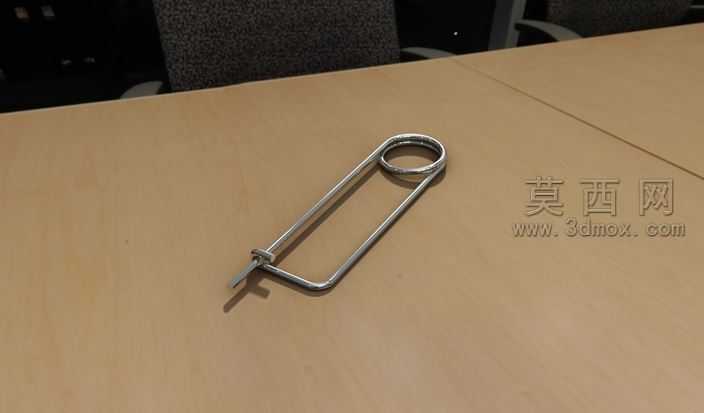

本作品为线圈张力式安全别针的三维参数化模型，建模阶段采用Autodesk Inventor的iPart参数化设计功能，将别针的线径、整体长度、挂环直径、锁止端尺寸等核心参数进行变量化定义，可快速生成不同尺寸规格的同系列别针模型，适配不同场景的使用需求。模型整体采用扫掠特征作为核心建模方式，先绘制金属线材的截面轮廓，再沿预先规划的三维路径完成扫掠生成主体结构，路径绘制阶段精准还原了别针的弯折弧度，顶部的闭合挂环采用圆弧过渡，避免应力集中导致的线材断裂，中部的双杆平行段保证了别针受力时的结构稳定性，末端的锁止弯折段与针体形成卡扣配合，实现安全锁止功能。材质设置上选用304不锈钢作为基础材质，调整金属材质的粗糙度、反射率参数，还原不锈钢线材的哑光金属质感，渲染阶段采用工作室柔光环境，将别针模型放置于浅木纹平面上，添加柔和的接触阴影，突出金属件的轮廓立体感与结构细节。结构设计上充分利用金属线材的弹性形变特性，顶部的环形结构作为弹性蓄力段，当别针开合时环形段产生微小形变提供张力，让末端锁止结构能够紧密扣合，避免使用过程中意外脱开，双平行杆的结构设计相比单杆别针拥有更高的抗弯折强度，在承受较大拉力时不易发生变形。设计过程中重点考量了使用安全性，针体末端做了钝化处理的结构设计，避免尖锐端划伤使用者，锁止结构的卡扣深度经过参数化调试，既保证开合时的操作手感顺畅，又能在闭合状态下提供足够的扣合力，防止别针受外力意外打开。整个模型的特征树逻辑清晰，所有弯折处均添加了符合五金加工工艺的圆角特征，避免建模中出现尖锐直角不符合实际生产工艺的问题，参数化的设计方式也为后续的工程图导出、加工模拟提供了便利，可直接对接线材弯折加工的生产流程。
