USB数据线缆接头组件三维结构

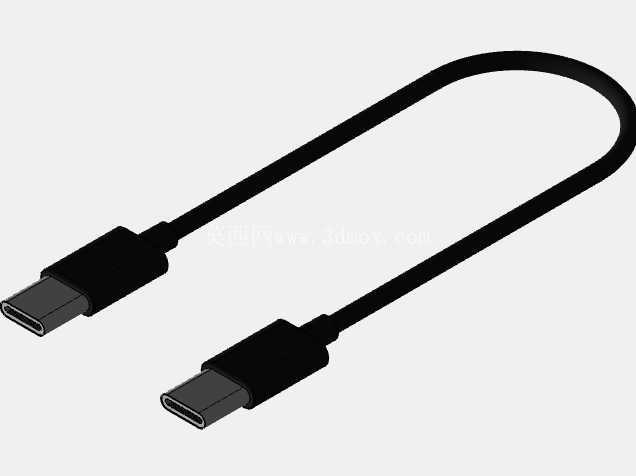

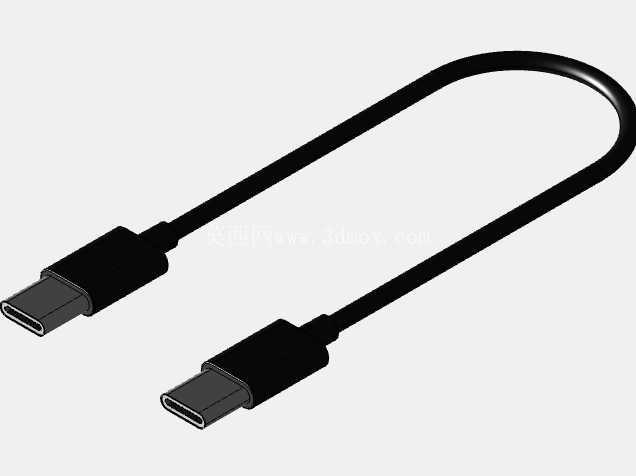

　　这套USB线缆组件的三维结构围绕消费电子、桌面外设与小型移动设备的供电和数据传输场景展开，建模时没有把线缆当成简单的圆柱体处理，而是将插头外壳、金属接触端、应力释放段、柔性线材以及端部过渡区域作为一个完整装配体来表达。实际设备布置中，USB接口往往位于控制柜侧面、操作面板下缘、检测仪器背板或手持终端底部，插拔空间并不总是充裕，因此插头外形需要兼顾握持、导向、防误插和周边避让。模型中插头端部保留了标准接口的矩形轮廓与插入方向特征，外壳过渡处采用圆角和收窄形态，便于手指捏住推进；线材进入插头的位置设置渐变护套，用来降低反复弯折时铜导体在根部产生的应力集中。

　　从功能上看，这类线缆承担两类任务：一是在手机、平板、小型传感器、充电适配器和电脑之间传输数字信号，二是为移动终端或低功率外设提供直流电源。结构设计时，插头内部需要容纳接触端子、绝缘胶芯、屏蔽层和焊接接点，外部壳体则承担定位、保护和外观识别作用。三维建模中将金属插口与塑料外壳分件表达，能够清楚呈现装配层次：前端金属壳负责插入时的刚性导向和屏蔽，中部塑胶体固定端子位置，尾部软胶护套与线材外皮衔接，线缆本体则以连续柔性形态展示弯曲半径。对于结构工程师而言，这些细节直接关系到样机布线时是否会与相邻螺钉、筋位、门板或散热孔发生干涉。

　　线缆的外形尺寸控制重点不在单一长度，而在连接边界。插头前端宽度、厚度和插入深度决定了设备接口周围需要预留的手部操作空间；尾部护套的最大外径和锥度决定了线缆从面板引出后的折弯区域；线材直径则影响扎带、线卡、密封圈和走线槽的选型。若将该模型放入整机设备中，通常需要在接口外侧保留足够的插拔距离，避免插头完全插入后被侧壁挡住；同时在线材根部留出自然弯曲半径，不建议让护套出口处立即承受九十度弯折。对于移动使用场景，还应考虑线缆被拉扯时的力流路径，拉力不应直接传递到焊点，而应通过护套、压线结构或夹持位分散到外层绝缘和屏蔽构件上。

　　建模思路上，插头部分采用规则实体与局部圆角组合，金属端保持平直薄壁特征，壳体表面避免过度复杂的装饰曲面，以便后续做拔模、壁厚和分模检查。线缆部分则通过路径扫掠形成平滑过渡，弯曲段没有出现截面突变，能够直观反映桌面敷设、机柜穿线和手持连接时的姿态。应力释放护套采用由粗到细的锥形变化，靠近插头一侧较硬较厚，靠近线材一侧逐渐柔软，这种形态符合实际橡胶或TPE护套的设计逻辑。若用于干涉检查，可以把线缆调整为不同弯曲方向，观察插头在水平、垂直和倾斜插拔状态下与设备外壳的间隙；若用于工艺沟通，则可通过分色或分件体现金属端子、塑胶外壳、柔性线材和尾套的材料差异。

　　在实际应用中，USB线缆虽然属于常见连接件，却经常在设备装配后期引发布线问题。例如接口靠近机架折弯边时，插头外壳可能无法完全到位；线缆直径偏大时，门板关闭会压住线材；多根线缆并排使用时，插头端部间距不足会导致相邻干涉。该三维组件把这些容易被忽略的边界条件具象化，使设计者在结构评审阶段就能确认插入方向、弯曲半径、握持空间和固定方式。对于充电器、手机周边、小型仪器、通讯终端和自动化设备调试端口来说，这种连接组件不仅是信号与电源的通道，也是维护便利性和产品可靠性的重要环节。
