2.4G ELRS微型无人机接收机结构

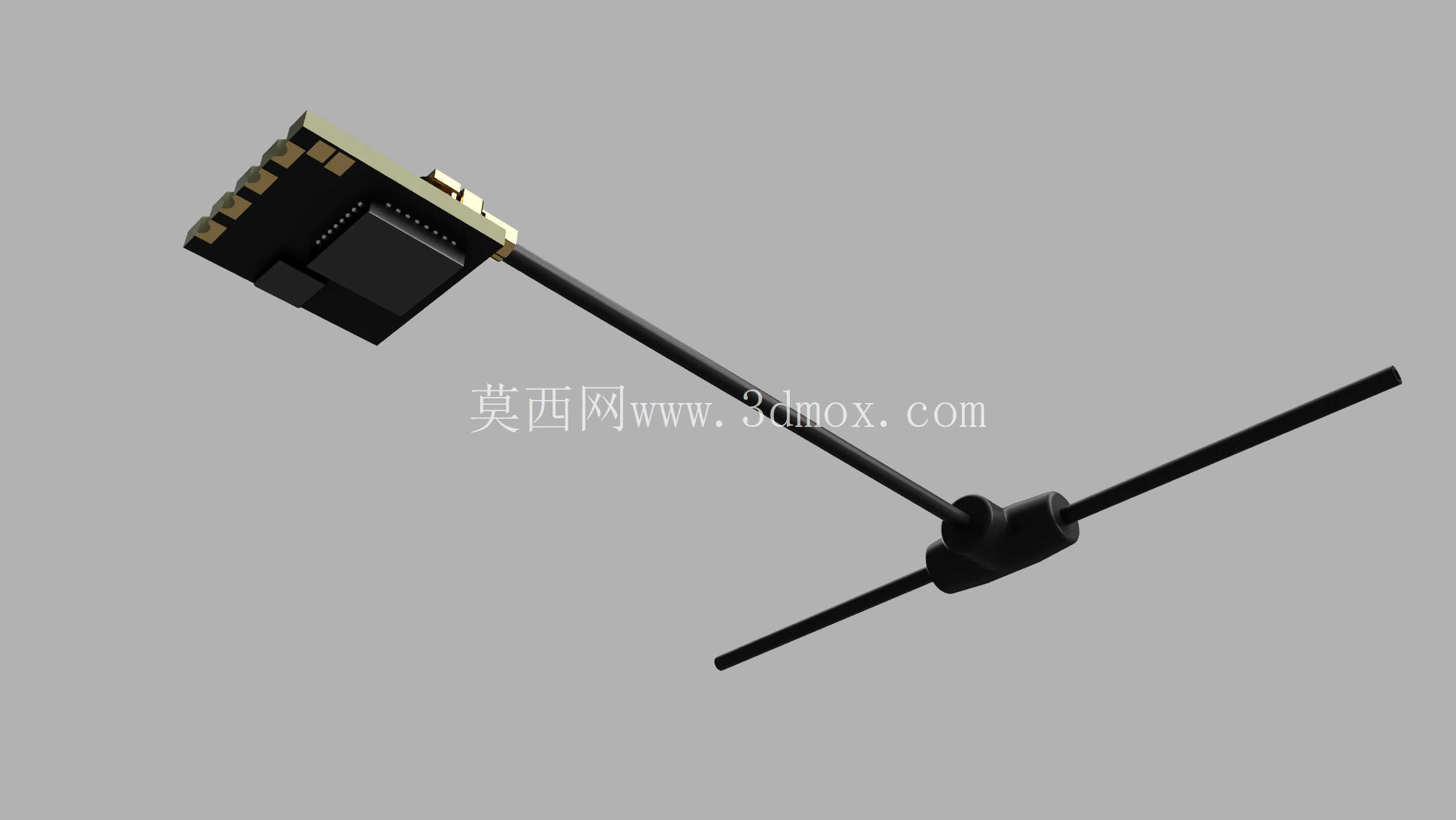

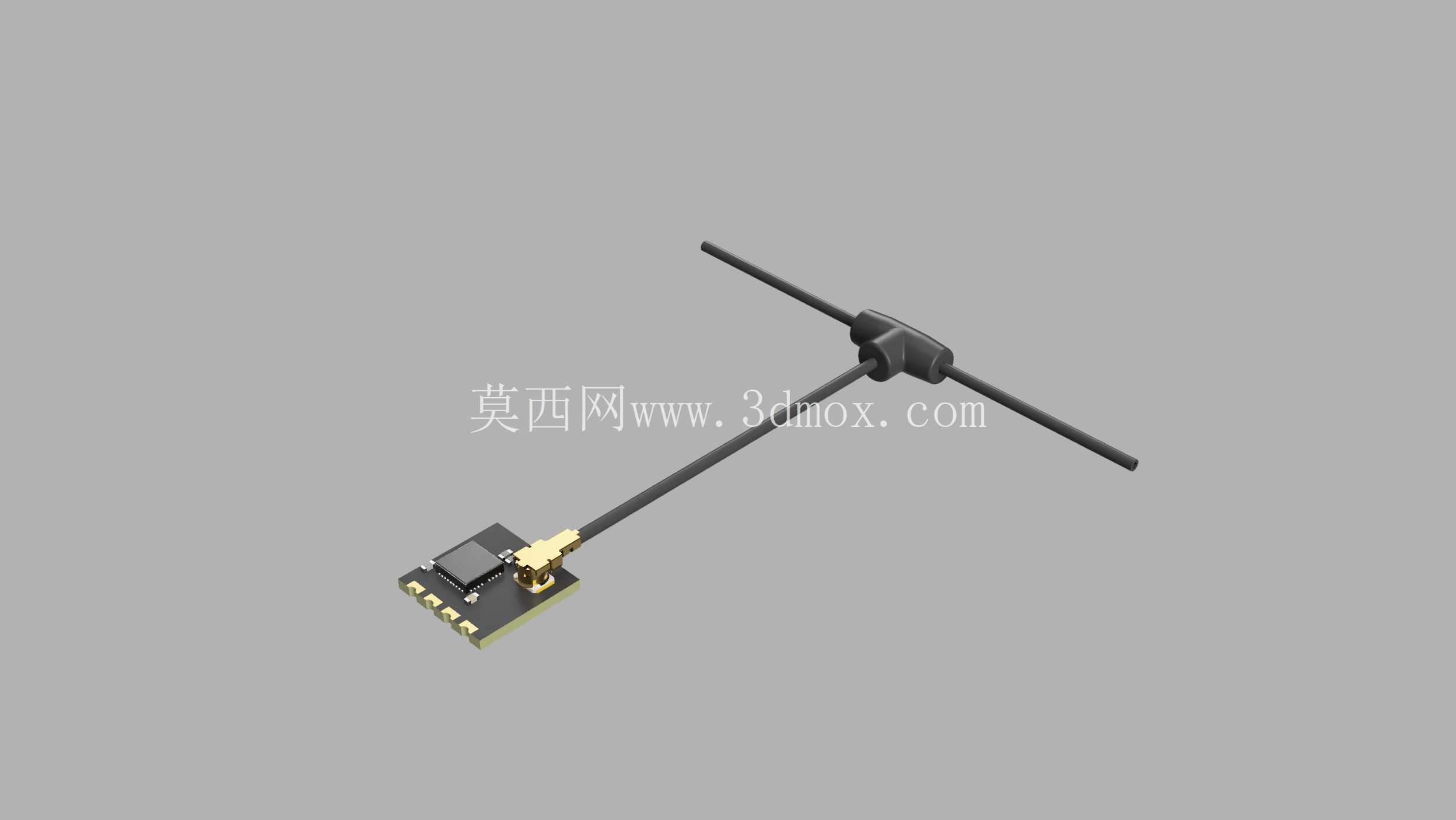

　　该结构对应小型穿越机和轻量化四轴飞行器使用的2.4GHz ExpressLRS无线电接收模块，核心由射频电路板、同轴馈线、T型偶极天线及板端连接区域组成。建模时需要把接收机本体与外置天线作为一个装配边界来处理，而不是只画一块孤立PCB。接收机板卡承担射频解调、控制信号输出和链路状态反馈，天线通过细同轴馈线与板上射频端口连接，末端T型辐射体决定空中信号耦合效果。实际装机中，这类模块多用于FPV竞速机、花飞机、小型远航机以及对重量敏感的纳米级飞行器，飞控通过接线获取遥控通道信号，并可配合遥测链路回传RSSI等状态信息。

　　板卡部分采用狭长矩形布局，边缘布置焊盘，便于直接焊接电源、地线和信号通道。射频芯片、匹配电路与天线座集中在同一侧，可缩短高频路径，减少馈线损耗；板上金属化区域和元件高度需要在数模中分层表达，避免装配时与飞控、图传或机架立柱干涉。对于结构工程师而言，接收机不是单纯的电子件，它的安装方向、天线展开角度和与碳板、金属件、电池的距离都会影响链路稳定性。模型中应保留PCB厚度、元件突出高度、焊盘位置以及馈线出线方向，使后续机架设计能够确定贴装区域和绑扎空间。

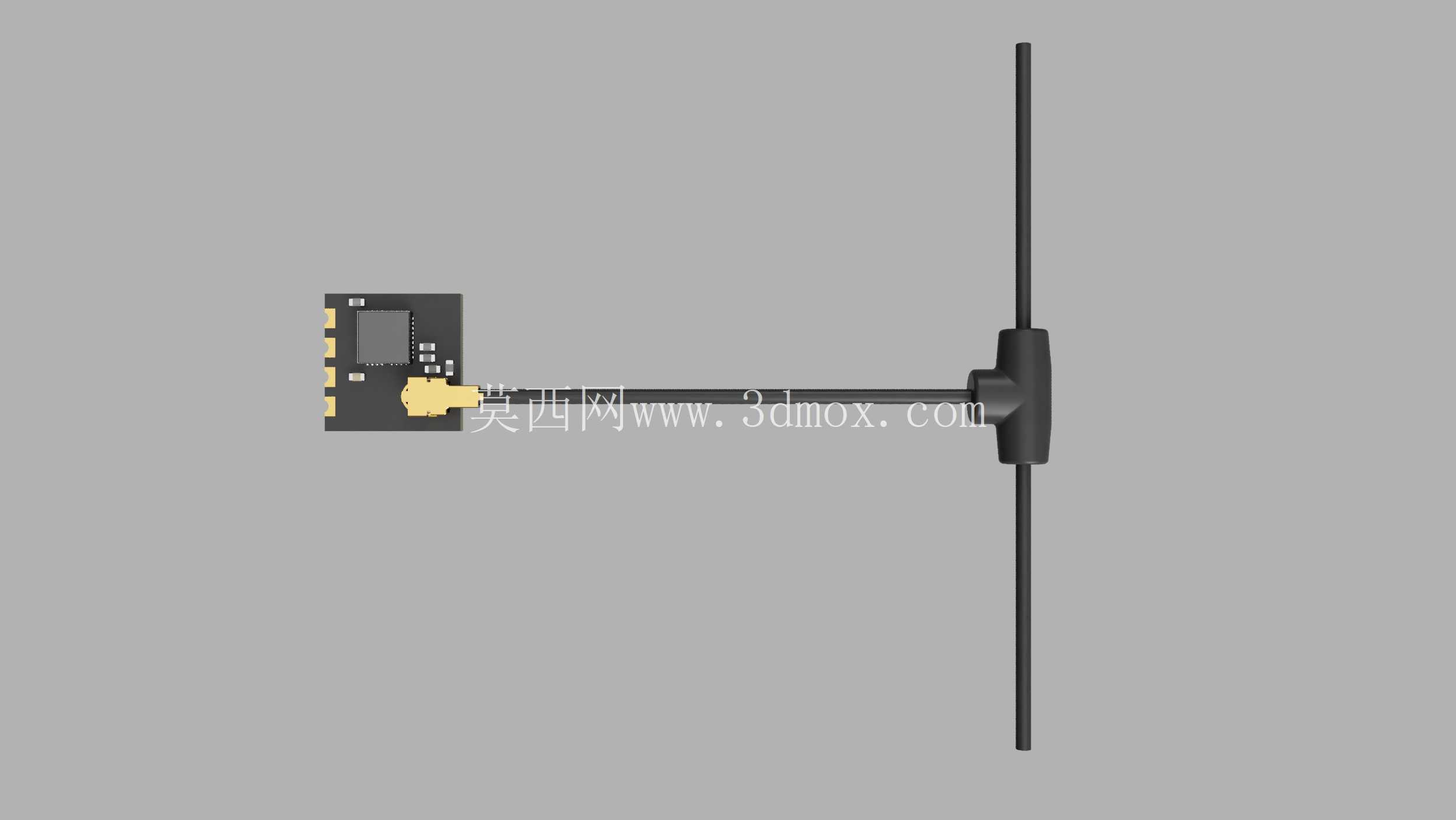

　　外置天线是该结构的关键。细同轴馈线从板端射频接头延伸至T型天线座，天线座两侧伸出近似共线的辐射臂，整体形成轻量偶极形式。馈线具有一定柔性，但在三维布置中不能按无限自由曲线处理，需要设定最小弯曲半径，并避免在碳纤板边缘、电机电源线或图传天线附近形成锐角折叠。T型天线的两臂应尽量保持直线展开，安装时远离金属机架、电池大面和电调噪声源；若机身空间限制导致天线贴近碳板，应在结构上预留泡沫支撑、打印件支座或扎带固定点，使辐射臂与导电材料保持间距。

　　从安装边界看，接收机板卡适合贴装在飞控侧方、机臂根部或机身尾部开放区域。板面可通过双面泡沫胶固定，四角也可设置微型安装孔或绑扎槽，但由于板宽很小，孔位不能压缩射频走线和焊盘间距。馈线走向应沿机架低干涉区域铺设，弯曲段保持圆滑，接头处避免承受拉拽力。T型天线在整机坐标系中最好竖直或斜向展开，使两臂不被机身完全遮挡；对于多机共场训练、竞速比赛或复杂场地飞行，天线姿态直接影响失控边界和返航可靠性。

　　设计思路上，该模型强调轻量、小体积和可维护性。板卡与天线分离的形式让接收机能够塞入狭窄机身，同时把辐射体布置到信号更好的位置；板端焊盘开放，方便不同飞控固件和接线习惯接入。结构建模需要区分刚性板卡、柔性馈线和天线辐射臂三类部件：板卡按实体装配处理，馈线用可表示弯曲路径的线缆特征表达，天线臂则按细长杆件建立直径和长度。若用于机架开发，还应在总装中检查接收机与图传发射机、GPS、罗盘、电池线束之间的距离，尤其要避免2.4G天线被电池或金属件完全屏蔽。

　　在功能特性方面，该接收模块面向低延迟遥控链路，强调小型飞行器的高频控制和远距离保持能力。机械结构虽然简单，但对装机质量敏感：焊点承受振动、馈线受旋翼气流扰动、天线在炸机时可能碰撞地面，因此固定点应分散在板卡和线缆过渡处，而不是让射频接头单独受力。维护时，板卡可快速更换，天线馈线也应保留足够插拔或返修空间。通过完整三维表达，工程师可以在机架打样前校核贴装高度、线缆弯曲、天线展开角和电磁遮挡关系，减少装机后信号方向不良、线材断裂或焊盘被拉扯等问题。
