ESP32无线通信开发板模组结构

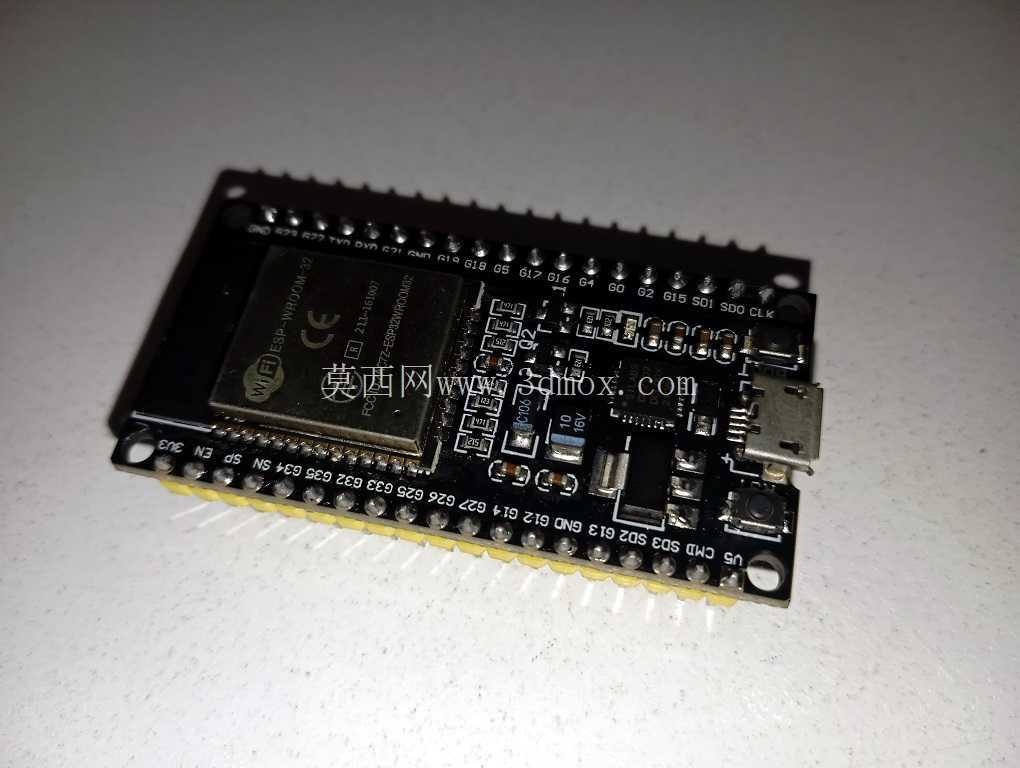

　　该作品呈现的是一块基于ESP32-WROOM-32模组的无线通信开发板，核心面向物联网终端、嵌入式控制、传感器采集和小型智能设备的原型验证场景。板件采用常见的狭长矩形布局，主体由深蓝色PCB、白色屏蔽罩模组、双侧排针、USB接口、复位按键、微控制器外围阻容元件以及电源相关器件构成，整体结构紧凑，适合在教学实验台、设备控制柜、传感节点外壳和自动化小装置中进行安装与调试。

　　从实际用途看，这类开发板并不只是一块裸芯片载板，而是把无线通信、程序下载、供电、引脚扩展和基础人机交互集中在同一板面上。Wi-Fi、蓝牙与低功耗蓝牙能力使其能够承担现场数据上传、手机近场连接、设备配网、无线遥测和边缘控制等任务。在工程验证阶段，结构工程师可以依据板件外形评估外壳内部堆叠，电子工程师可以根据排针定义连接传感器、执行器和通信外设，软件工程师则能够直接在成熟硬件上进行固件开发，减少从芯片原理图开始搭建样机的周期。

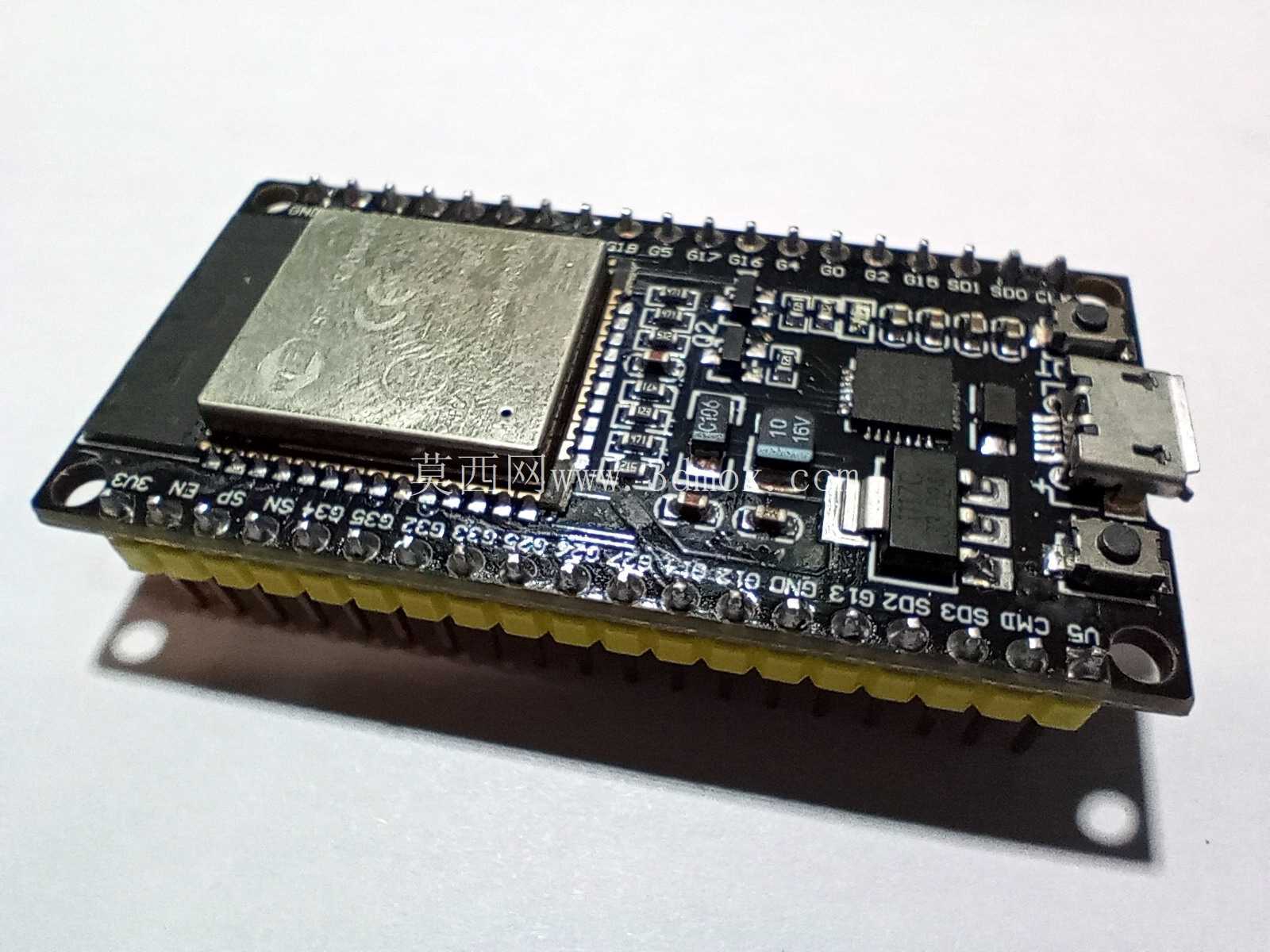

　　建模时需要重点还原板上器件的空间关系，而不是仅绘制一块平面电路板。PCB本体厚度较薄，四周边界决定了它在壳体中的最小容纳空间；两侧双排排针沿板长边分布，针脚向下伸出，黄色塑料定位座位于板面与针脚之间，装配后会在板底形成明显高度。若开发板采用插针方式安装到底板或面包板上，针脚插入深度、塑料座与底板之间的间隙、焊点高度都需要保留，不能把排针简化成贴板薄片。若用于独立外壳，则还要考虑排针外侧与壳壁之间的接线余量，避免杜邦线或端子线在壳体内部形成过度弯折。

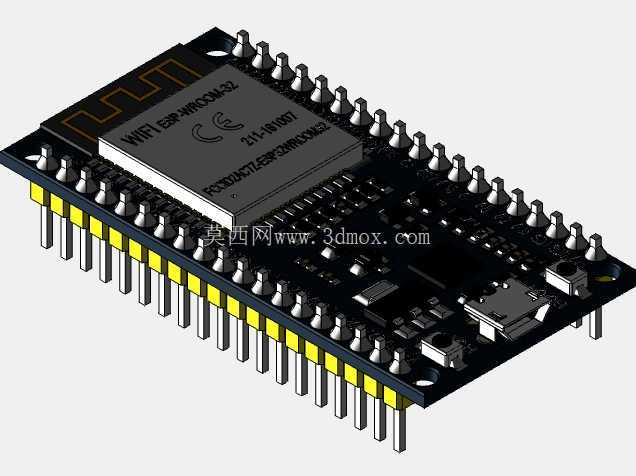

　　板面上最醒目的部件是ESP32-WROOM-32无线模组。其金属屏蔽罩近似矩形，表面带有认证标识、模组型号和编号纹理，建模时应通过轻微凸起、倒角和印刷字符体现层次。模组占据板面中部偏左位置，周边布置有贴片电阻、电容、晶振、晶体管和电源管理元件。这些器件虽然体积小，但对整机干涉检查很重要：外壳内表面不能直接压到屏蔽罩顶部，灌胶或加绝缘片时也要给元件高度留出余量。靠近板端的USB接口用于供电和程序下载，接口金属外壳突出于板边，外壳开孔必须与接口中心高度、插入口宽度和板边位置对齐，否则数据线无法顺利插入。

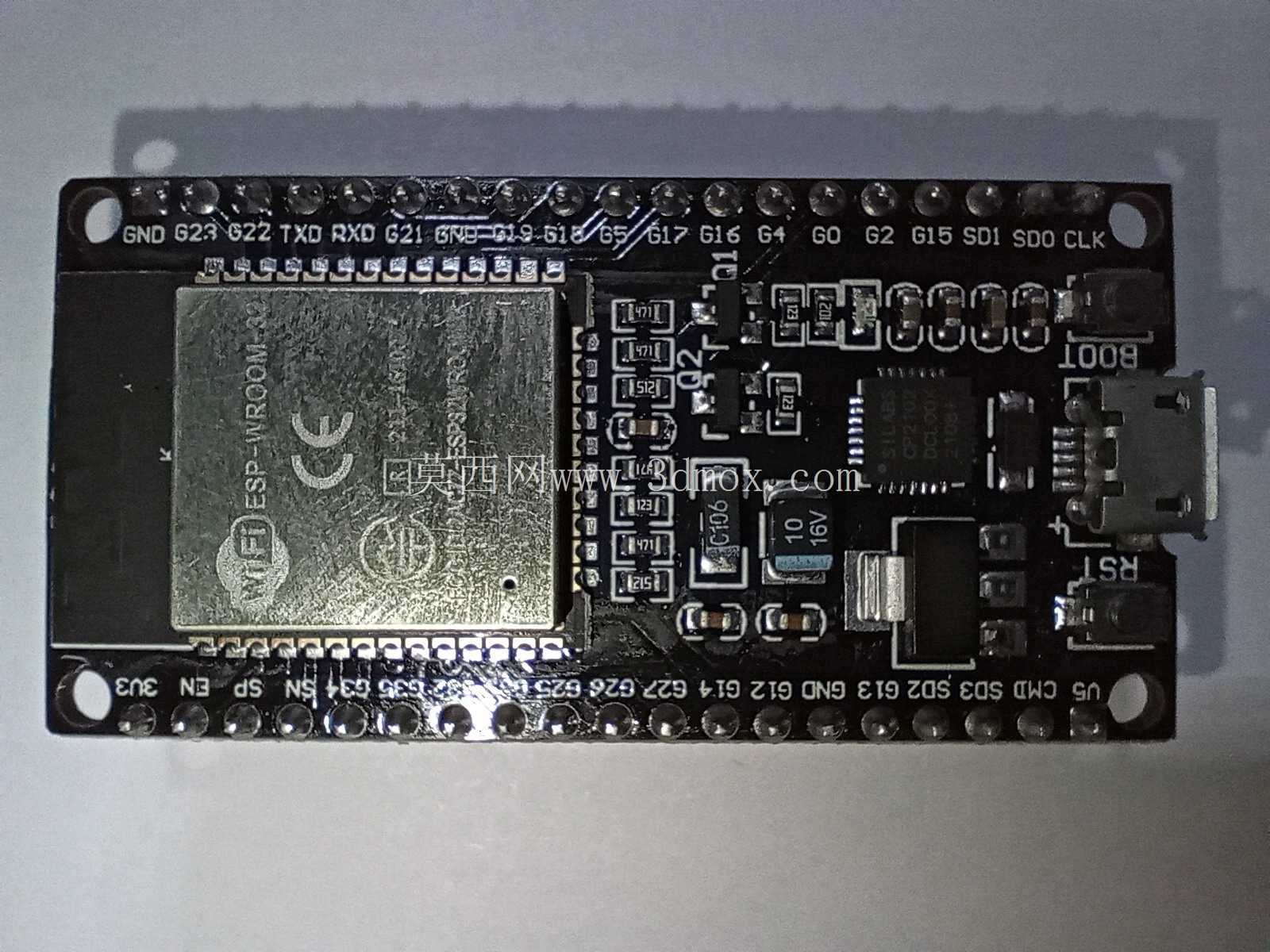

　　按键和小尺寸元器件的布置体现了开发板面向调试的设计思路。复位按键靠近板端，便于手指或探针操作；微小型按钮、指示灯和焊盘围绕主控区域排布，既缩短信号路径，也让调试人员能够快速观察运行状态。板面两侧丝印引脚编号连续排列，GPIO、电源、地、模拟输入和通信引脚沿排针引出，这种布局使外接设备接线直观，也方便在三维结构中核对线缆走向。对于需要把开发板固化到产品里的项目，排针可以作为可拆卸连接界面；对于追求可靠性的场景，也可根据模型高度评估改用板载焊线、侧向端子或定制底板。

　　安装边界方面，板件长宽比例接近常见NodeMCU系列开发板，四角预留有通孔位置，适合使用铜柱、尼龙螺柱或螺钉固定。建模时应把孔位中心距、板边到孔中心距离、螺钉头直径和下方支撑高度纳入检查，尤其要避免螺钉头与背面焊点、排针塑料座发生干涉。由于板底针脚较长，水平安装时不能让PCB直接贴在金属底板上，通常需要通过支柱抬升，或在底部设置绝缘隔离层。若设备处于振动环境，排针与外接底板之间的接触可靠性需要额外评估，必要时采用螺钉固定、点胶或更换板对板连接器。

　　散热和无线性能也会影响结构设计。模组屏蔽罩上方不宜紧贴金属壳体，密闭金属环境会明显影响天线辐射，因此外壳材料、开窗位置和模组朝向都应在结构阶段考虑。若设备安装在控制柜内，板件应远离强电端子、接触器和大功率驱动线，既降低电磁干扰，也便于USB接口和复位按键操作。供电线路上的贴片元件、接口和地铜区域在模型中虽不必完整表现电气网络，但外形位置应准确，以便后续设计绝缘挡片、走线槽和固定支架。

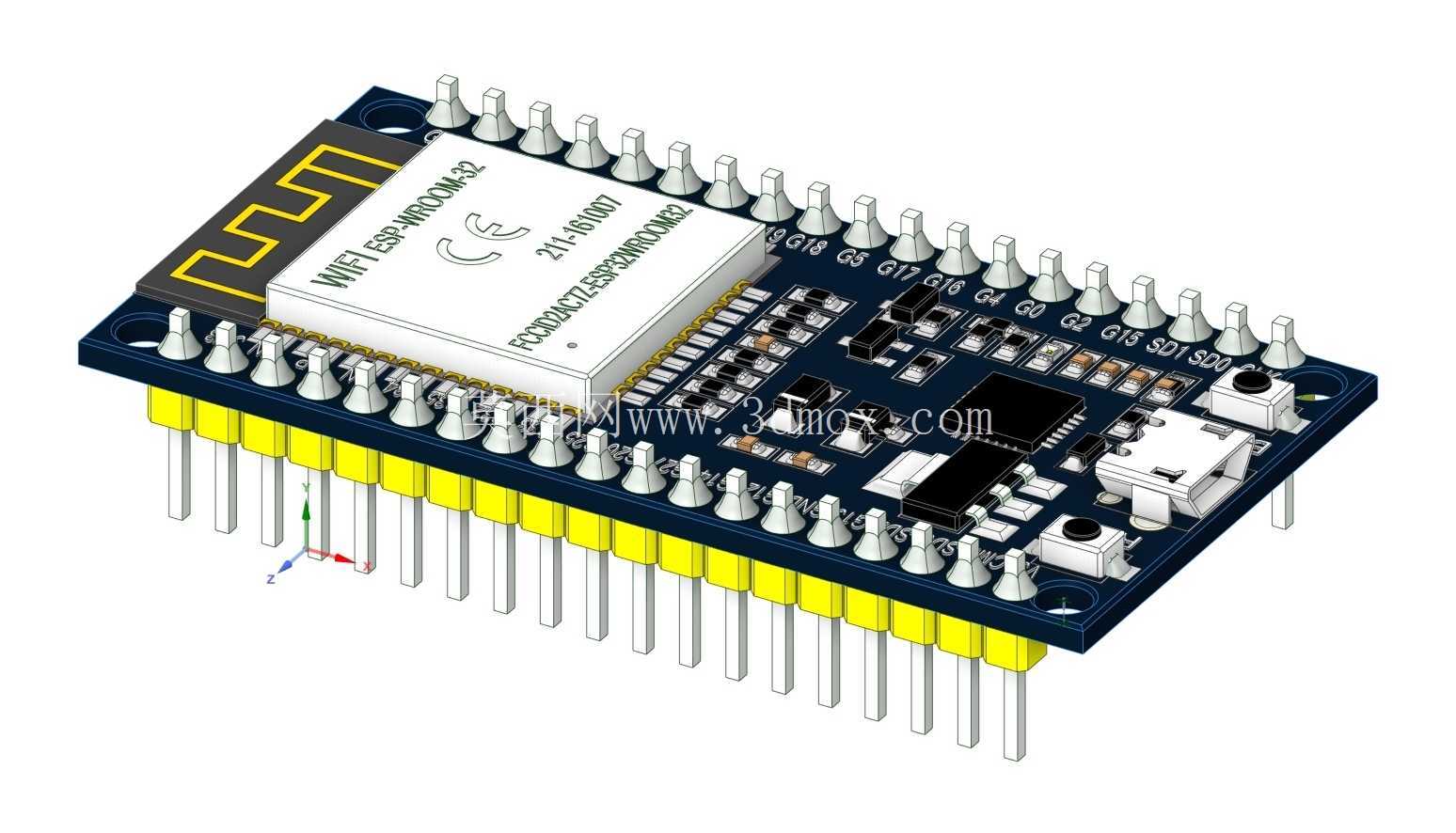

　　整体来看，该三维结构适合用于物联网实训装置、智能传感器节点、无线采集终端、小型机器人控制板和设备联网改造方案的空间验证。模型通过PCB、排针、模组、接口、按键和贴片元件的分层表达，能够支持外壳设计、安装干涉检查、接线空间评估和装配演示，帮助工程人员在正式开模或加工前确认板件尺寸、接口位置与外围结构之间的关系。
