单涡轮增压V8发动机改装结构

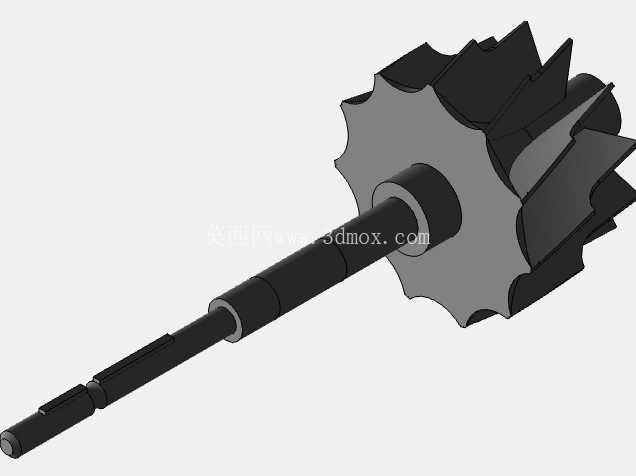

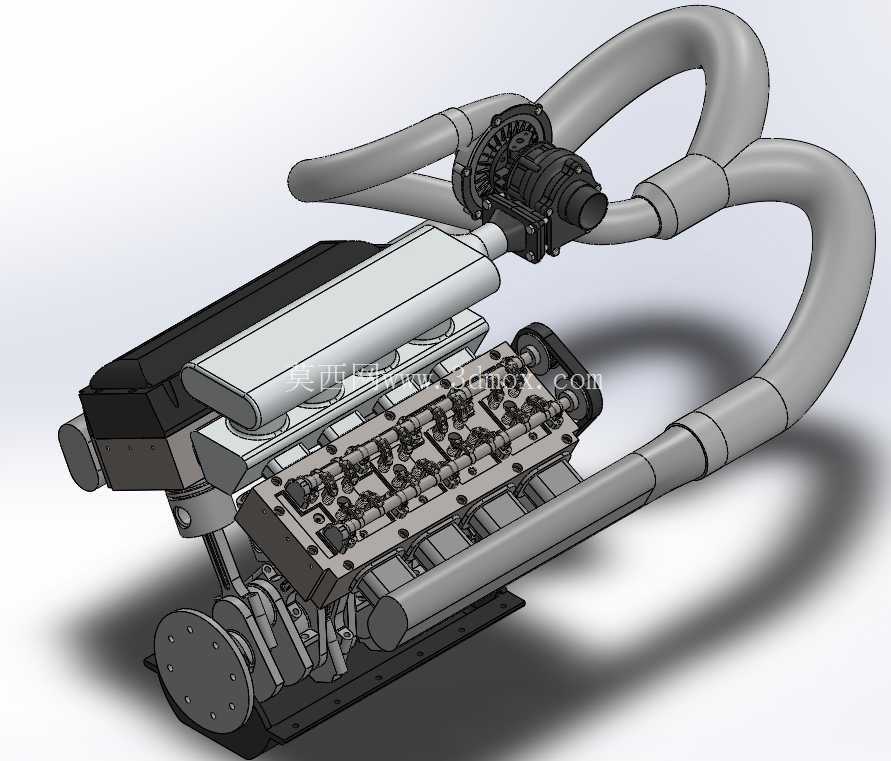

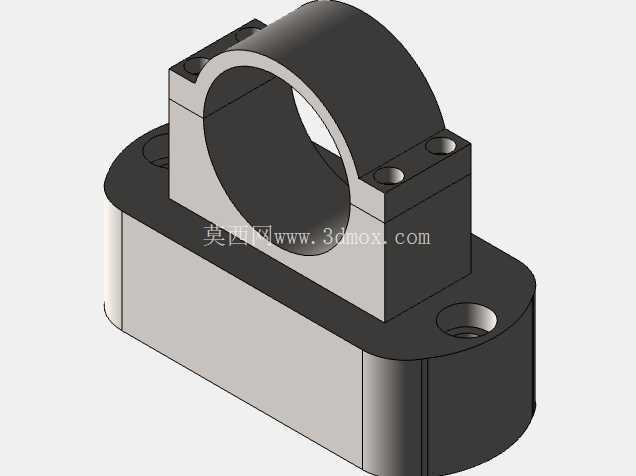

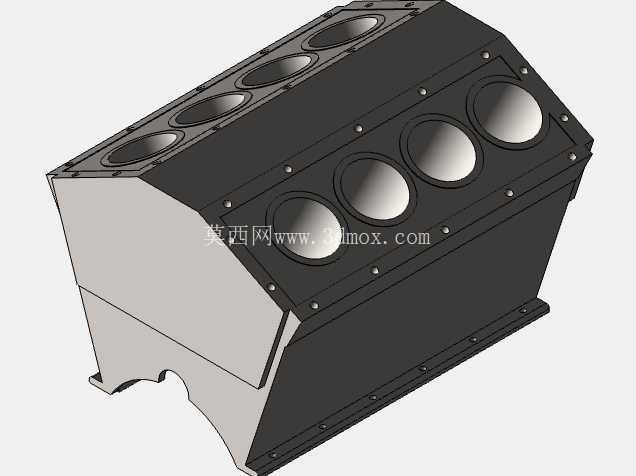

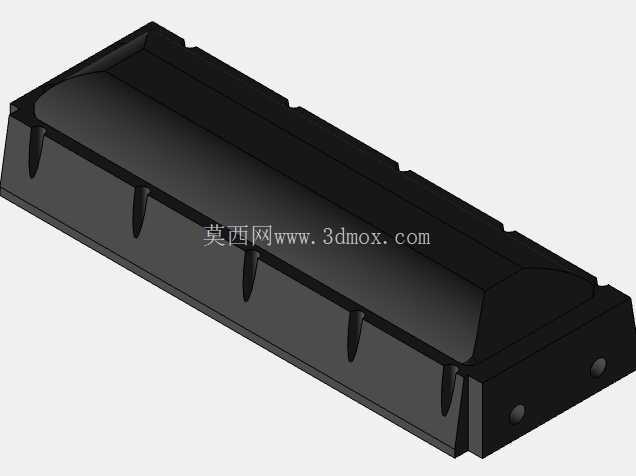

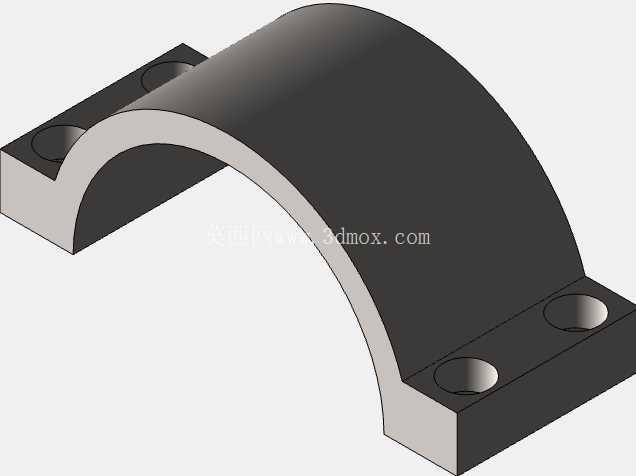

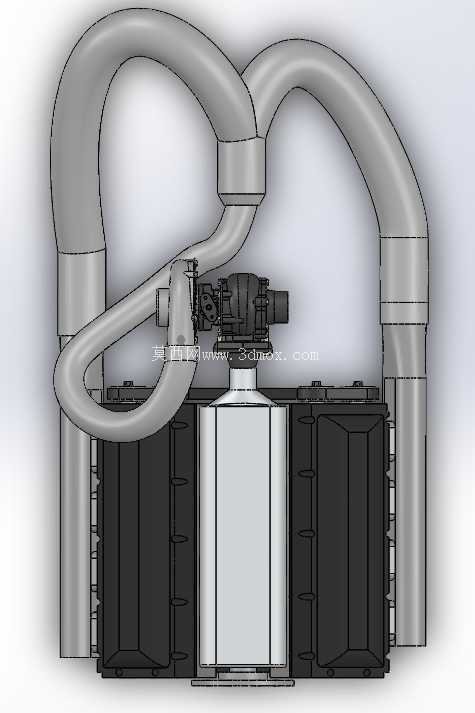

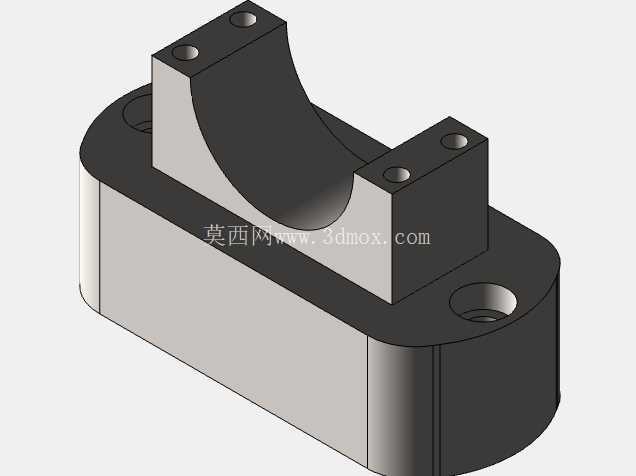

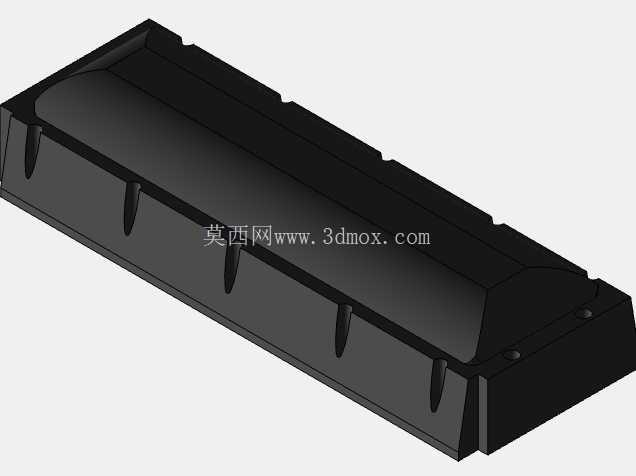

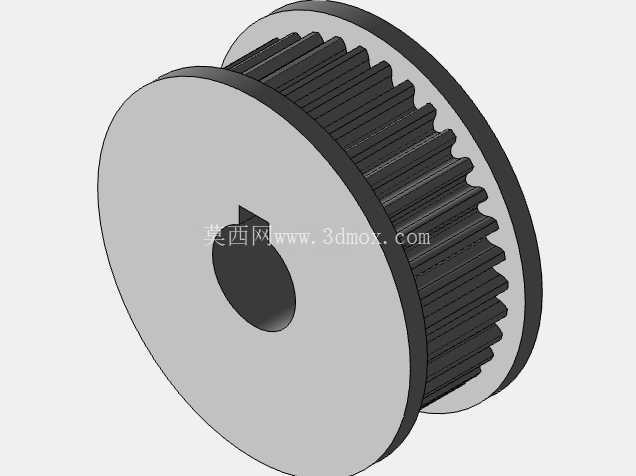

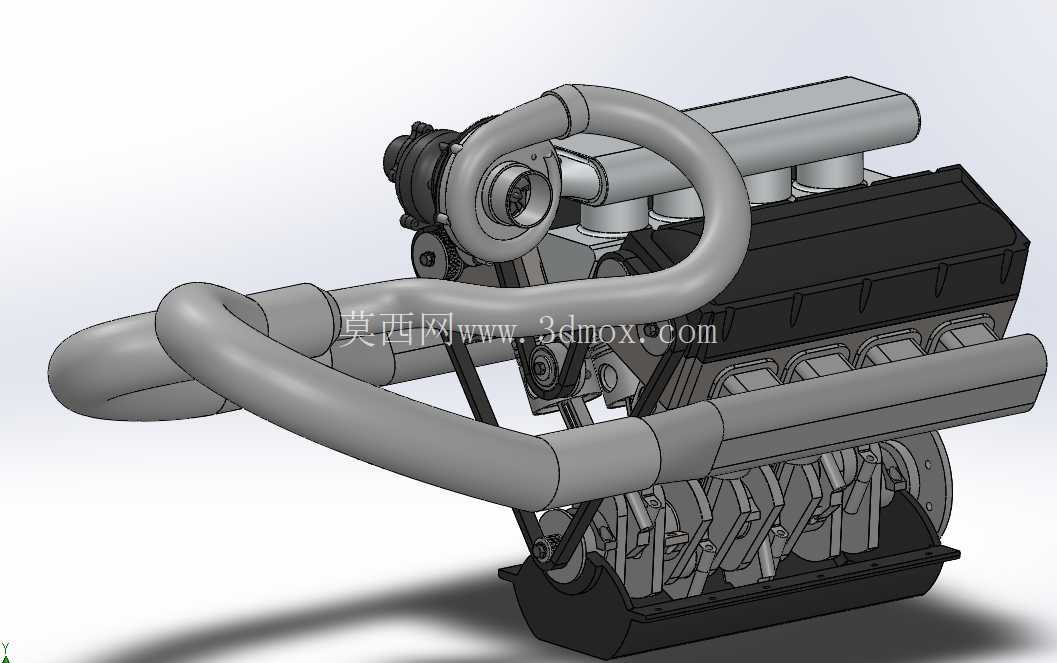

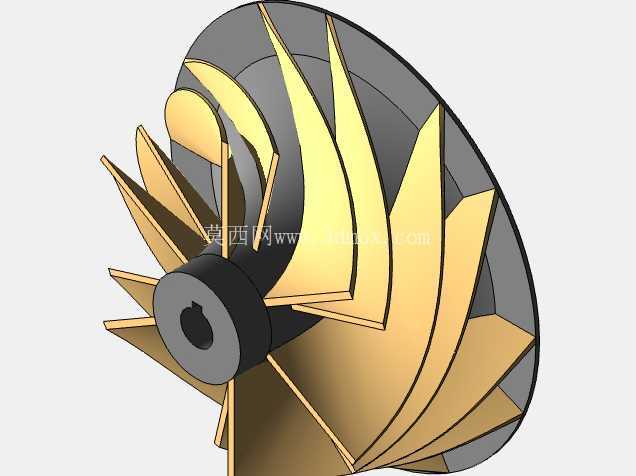

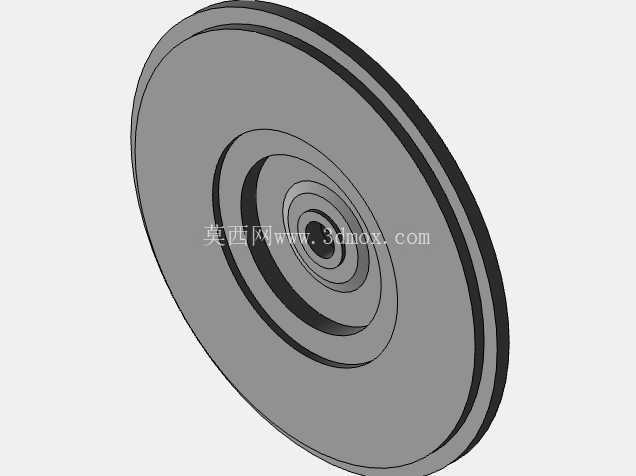

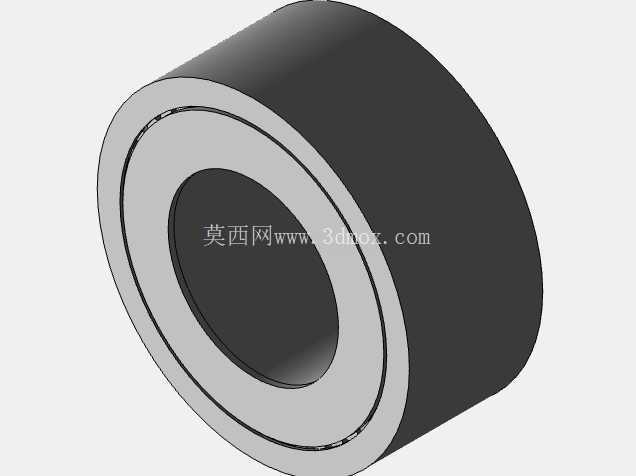

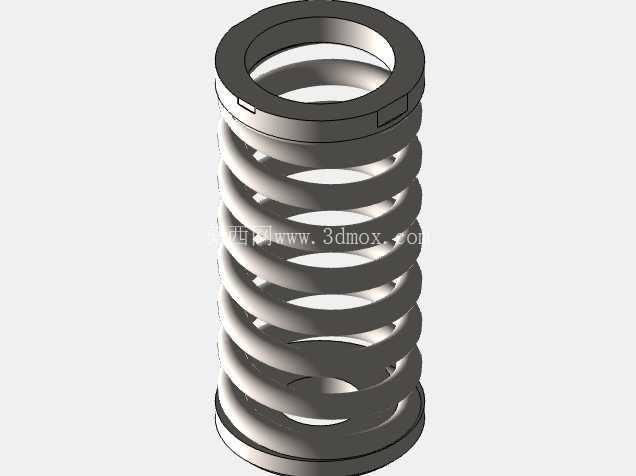

　　这套结构围绕V型八缸动力单元展开，核心是把自然吸气布局改造成单涡轮增压方案，重点不在外观渲染，而在缸体、缸盖、进排气路径、涡轮回路和紧固件之间的装配关系。整机采用V型缸体布置，两侧缸盖上方保留气门室与进排气接口，排气侧通过定制歧管汇总后接入涡轮壳，压气机出口再经大曲率进气管路回到进气侧，形成完整的增压回路。

　　从实际用途看，这类结构主要服务于高性能动力改装、教学演示和发动机方案验证。维修与改装场景中，可以借助模型核对涡轮位置、排气管走向、机舱干涉点和拆装顺序；课程或培训场景中，能够把曲柄连杆机构、配气机构、增压系统、冷却润滑附件之间的关系直观拆开；前期方案设计时，也能用来评估单涡轮布置相对于双涡轮或原厂吸气方案在空间、管路长度、热区分布和维护可达性上的差异。

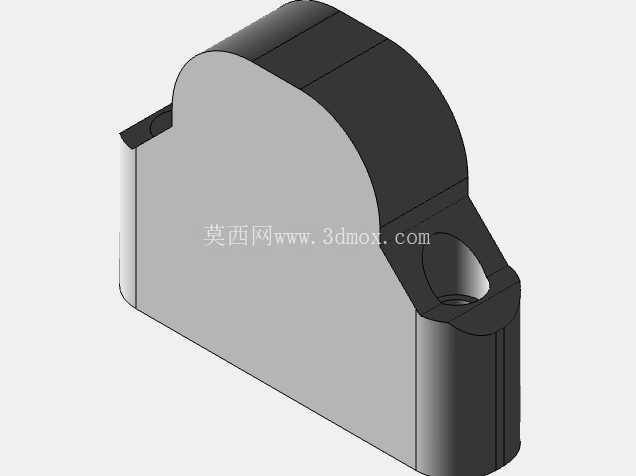

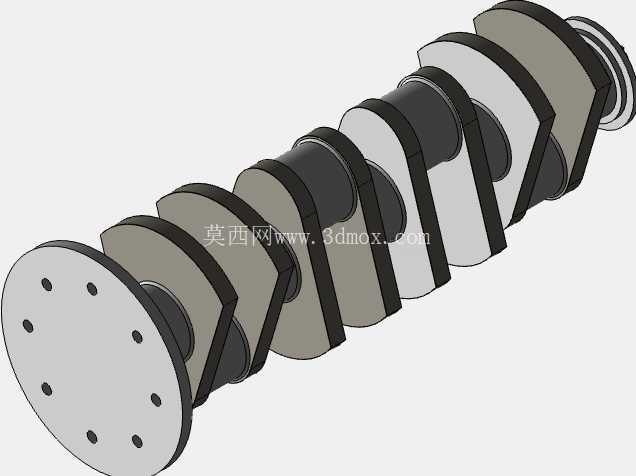

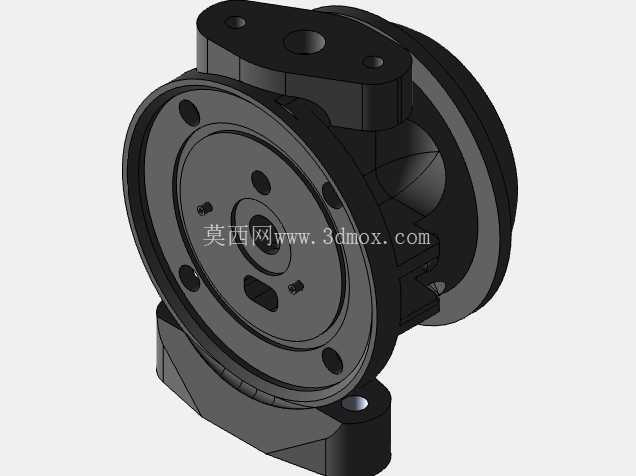

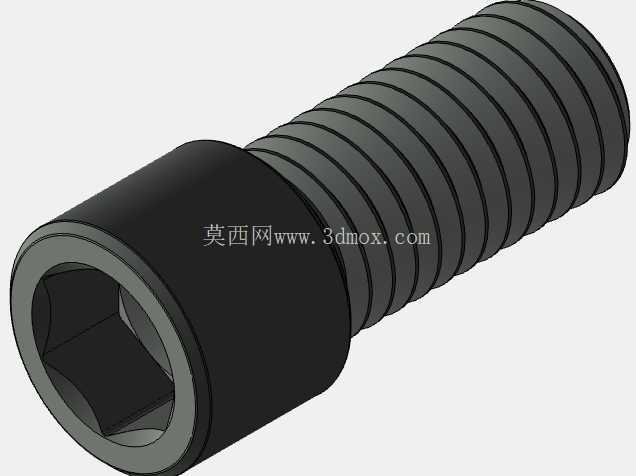

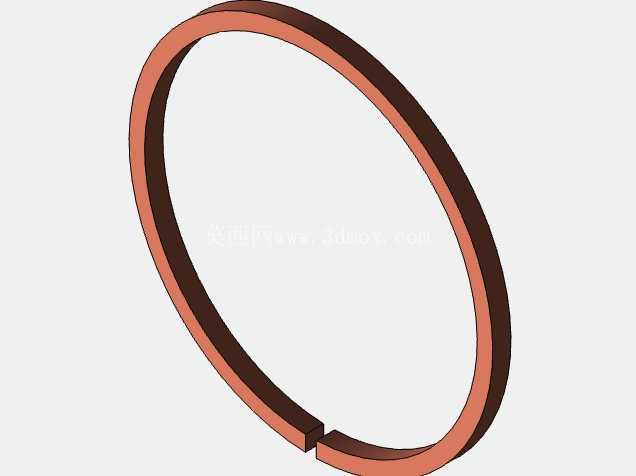

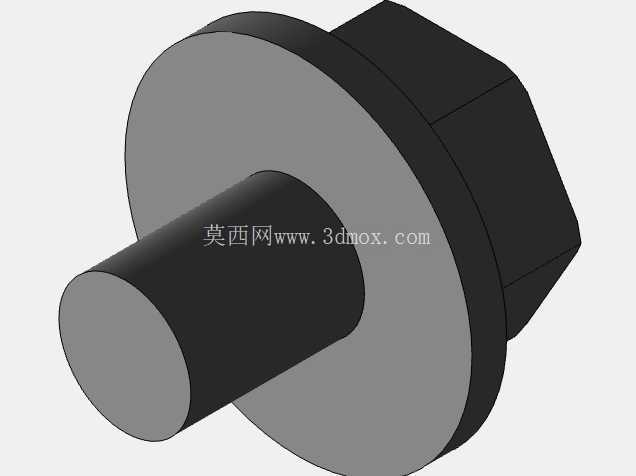

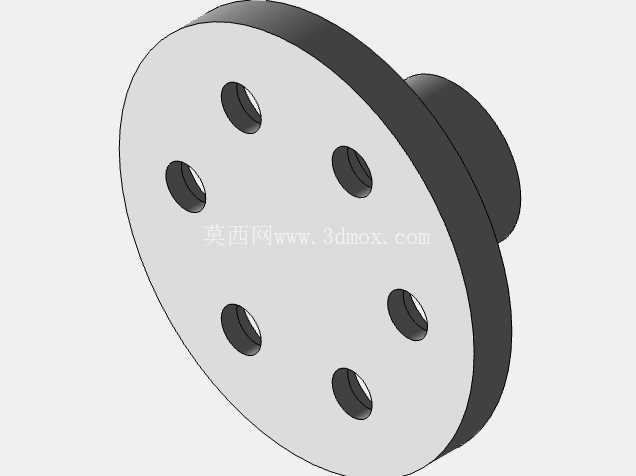

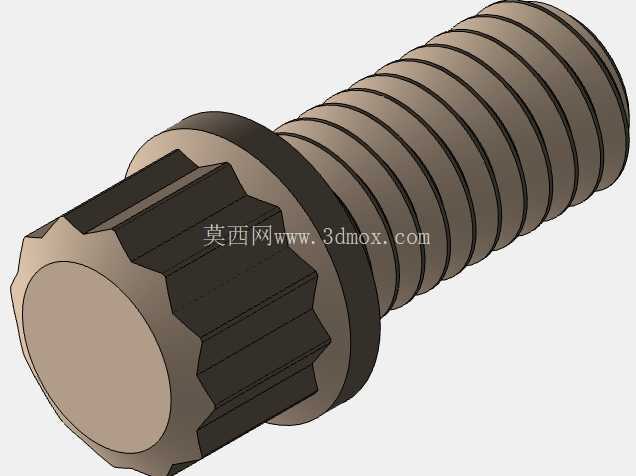

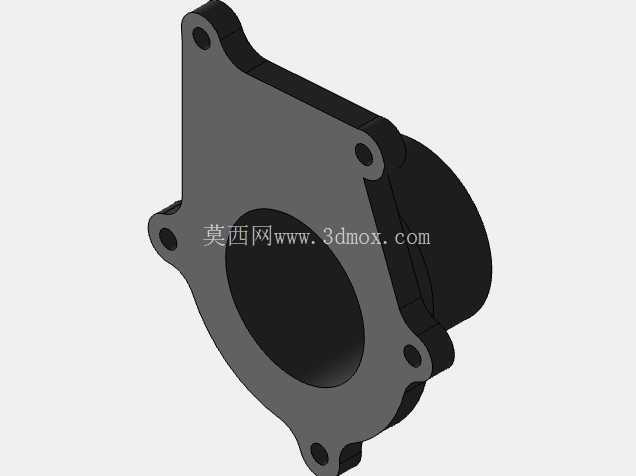

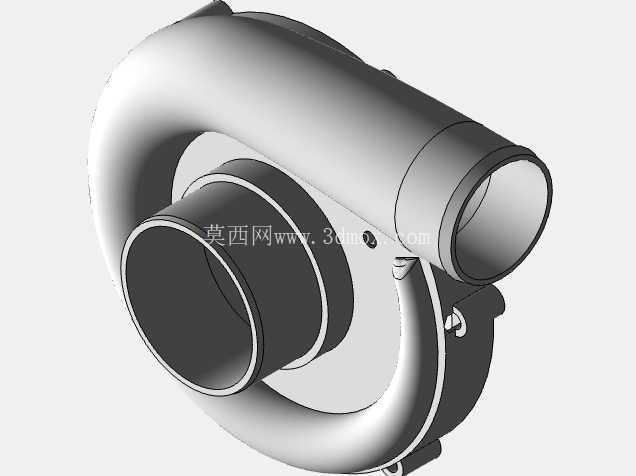

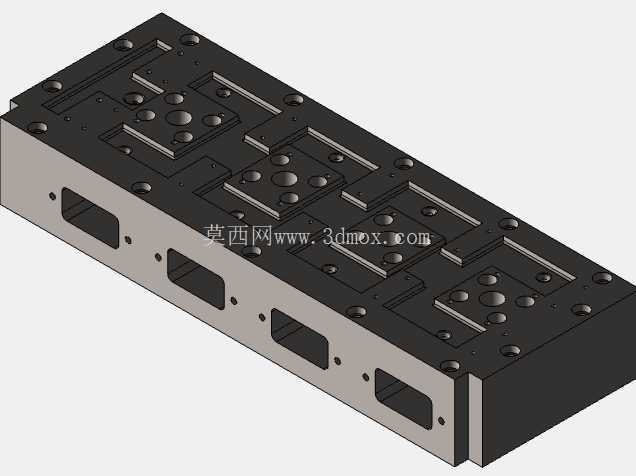

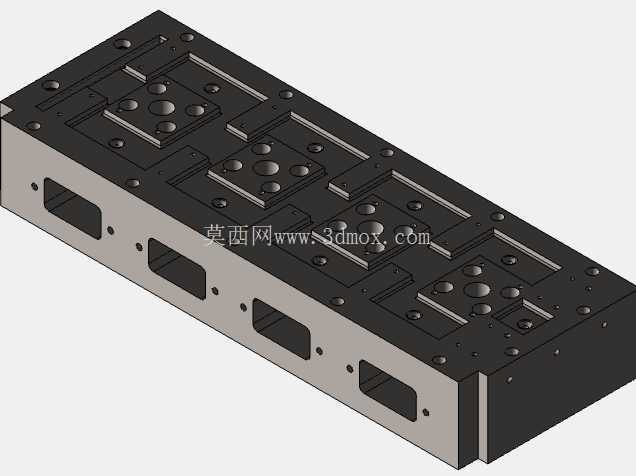

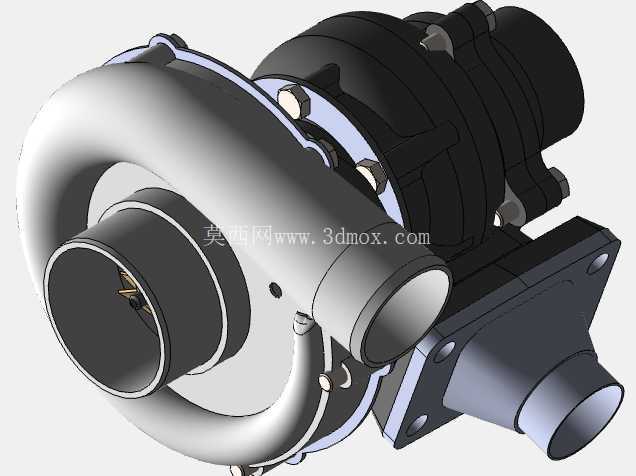

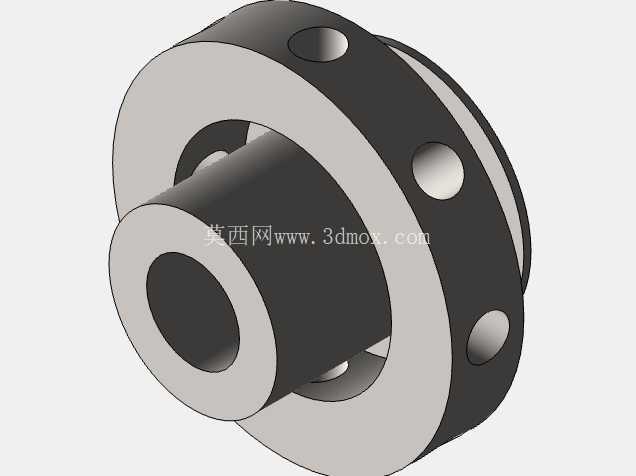

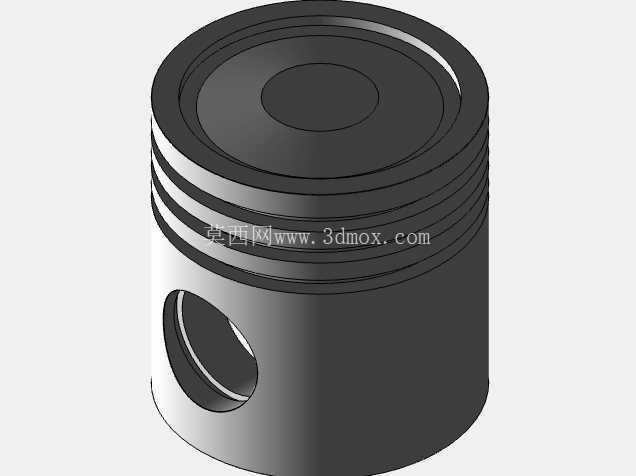

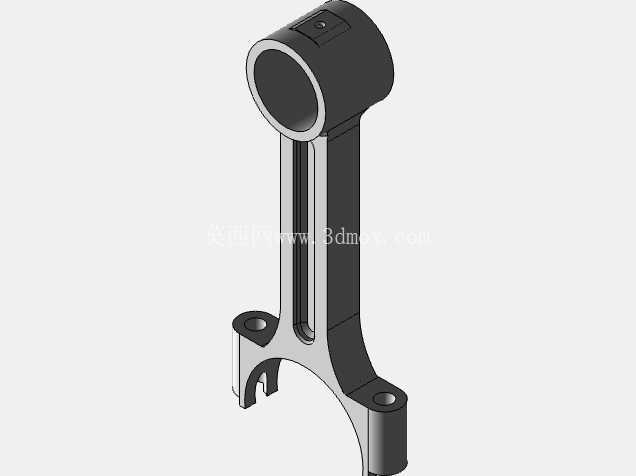

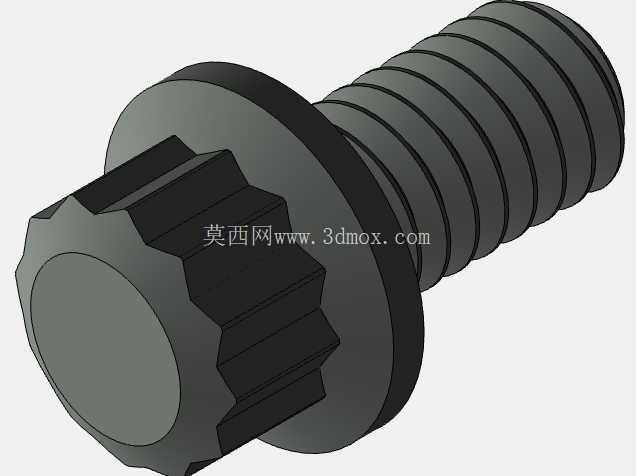

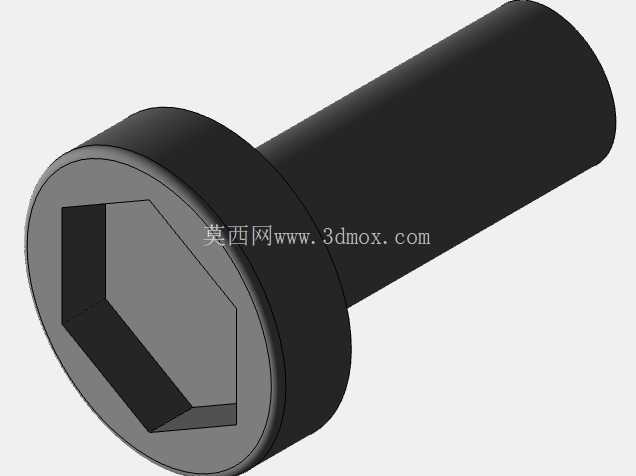

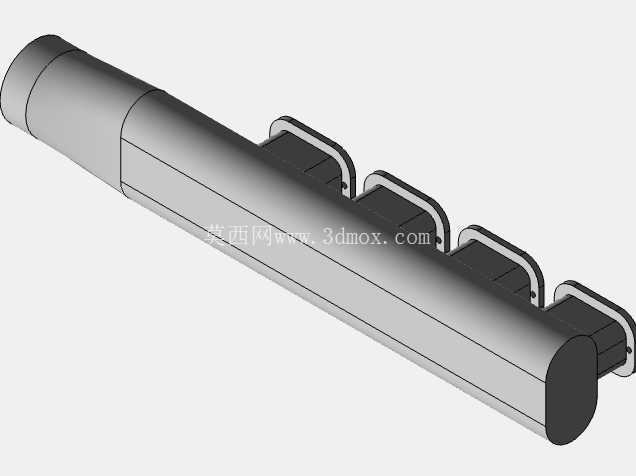

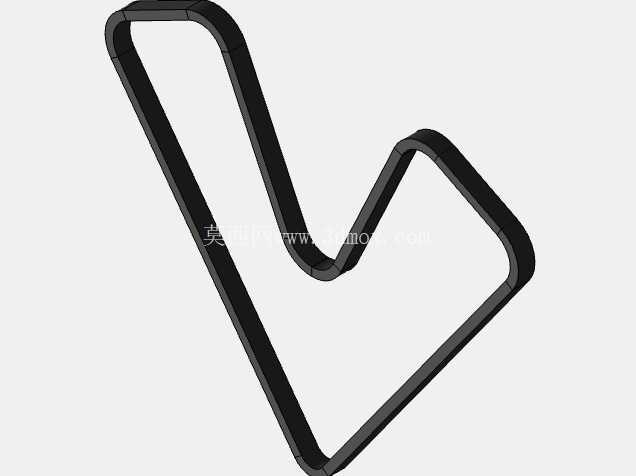

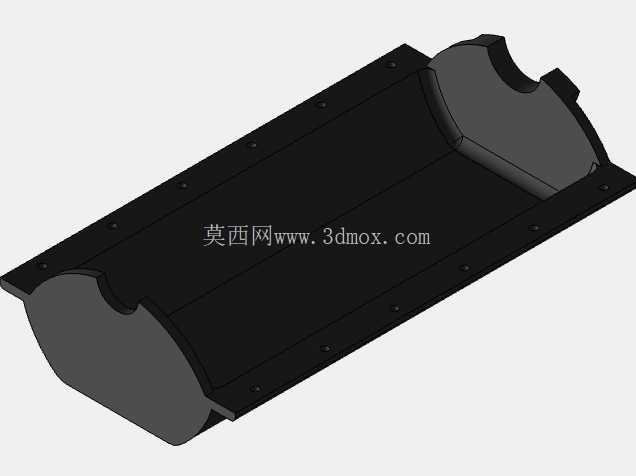

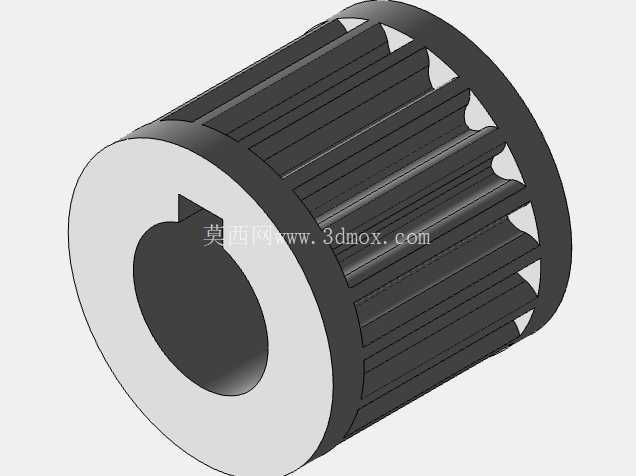

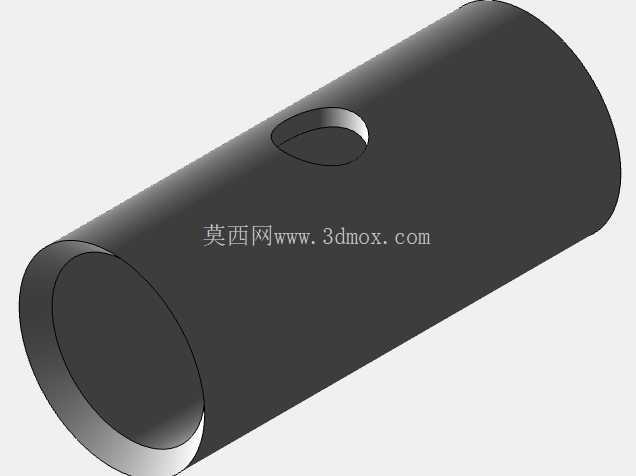

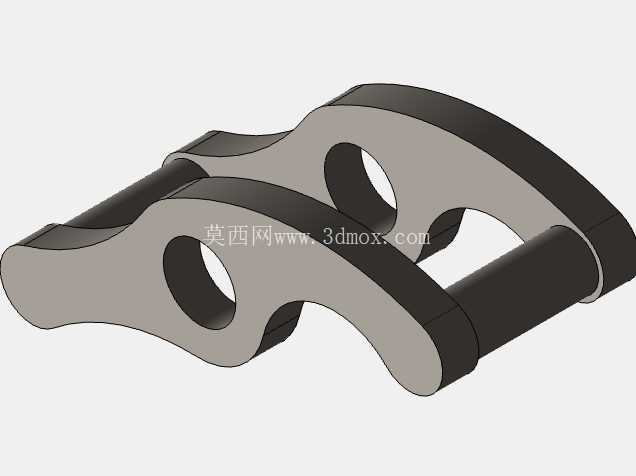

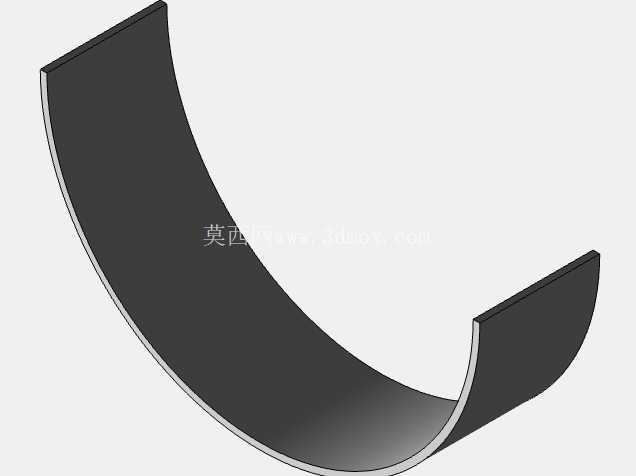

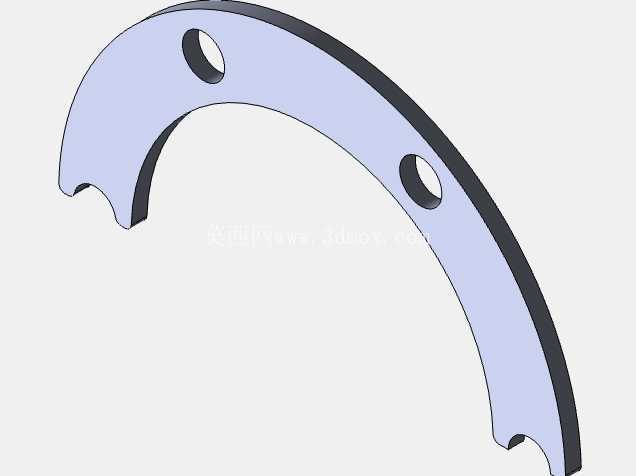

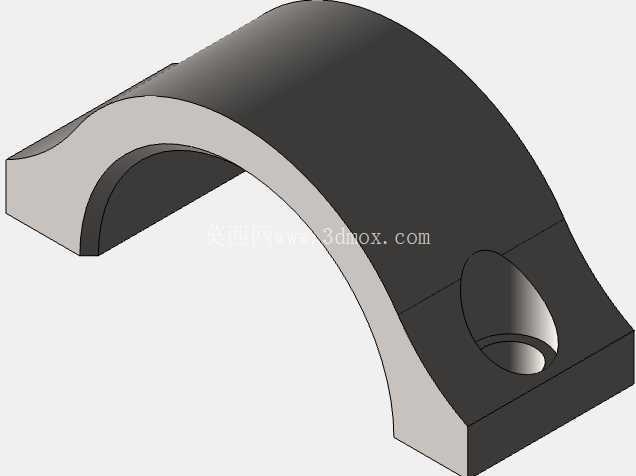

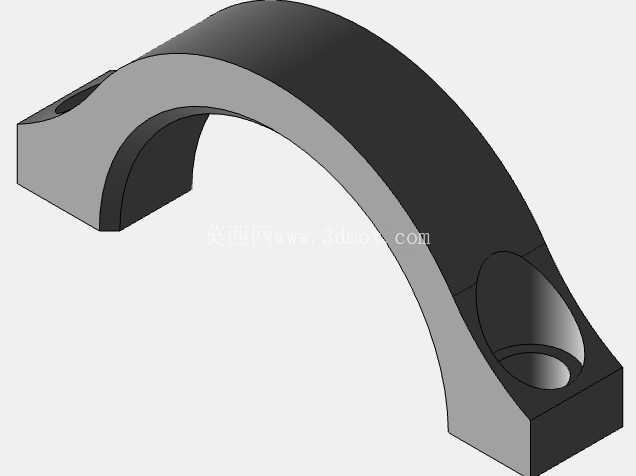

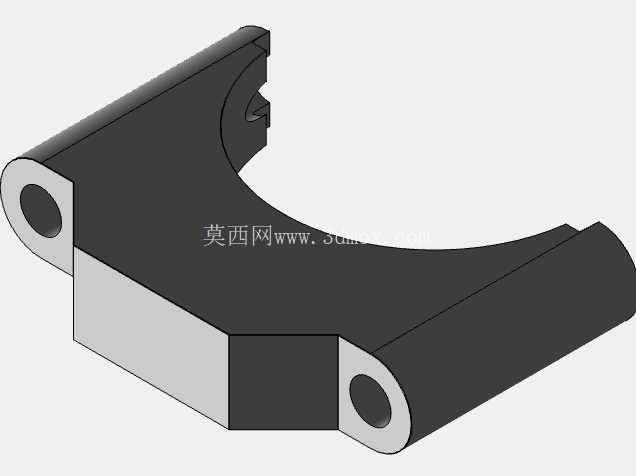

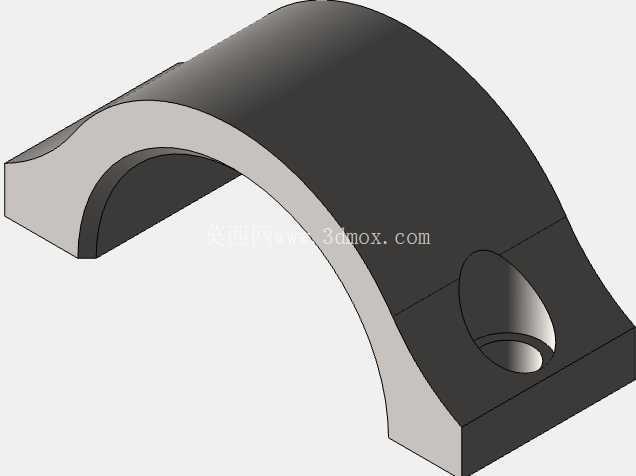

　　功能特性上，模型并非只保留一个粗略外形。缸体内部可见曲轴、连杆、活塞等主要运动件，活塞环作为独立密封结构被纳入装配，能够体现活塞与缸壁之间的密封、控油和热传递逻辑。气缸盖、排气歧管和进气歧管上补充了紧固件安装孔，螺栓孔位与结合面关系更接近真实装配。涡轮端通过排气歧管耦合器与管路连接，既考虑高温排气段的对中，也便于后期拆装维护。ARP风格紧固件被布置到关键连接位置，用于表达高负荷工况下对缸盖、歧管和支架连接强度的强化思路。

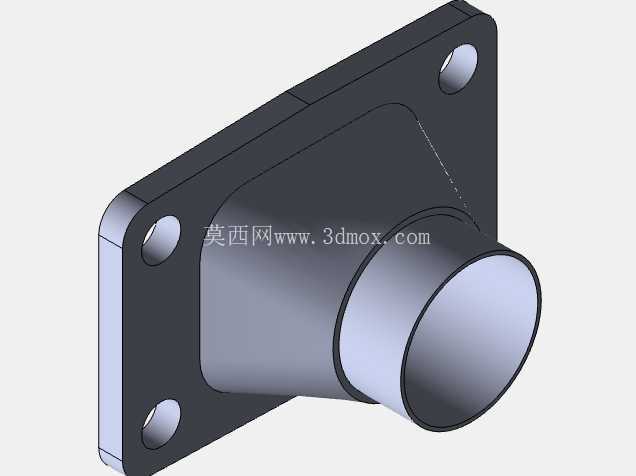

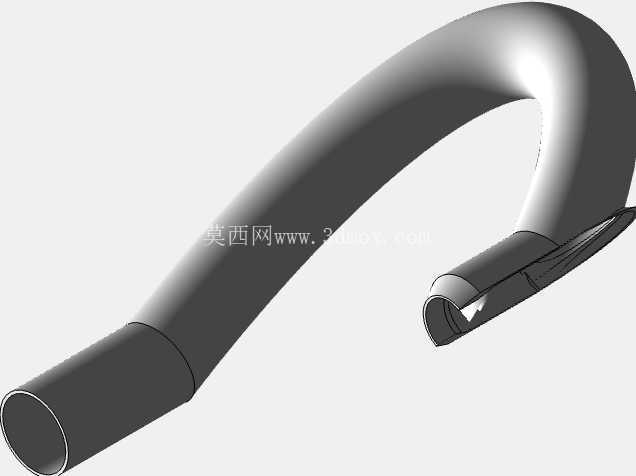

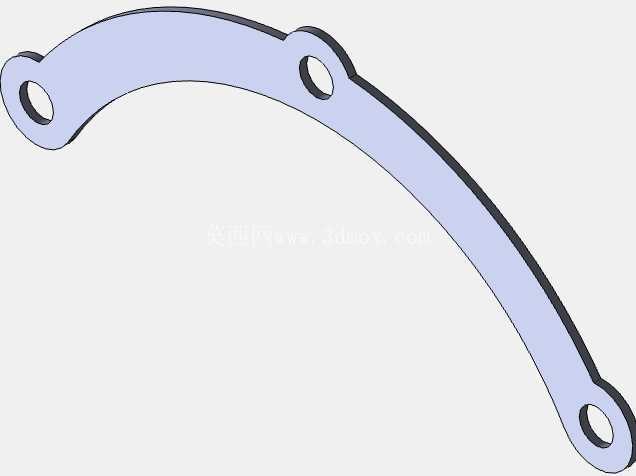

　　设计思路上，单涡轮方案把两侧排气集中到一个涡轮入口，管路造型需要在流畅导向和有限空间之间折中。图中粗大的弯管并非单纯装饰，它承担压后进气输送功能，弯曲半径、管段过渡和接口方向都会影响气流阻力与装配可行性。排气侧管路靠近涡轮和缸体，热膨胀量大，因此耦合器、法兰和支架位置要预留补偿与拆装空间；进气侧管路则要避开气门室盖、附件和缸体突出结构，保证软管或硬管在实际机舱中不会与运动件、热源发生干涉。

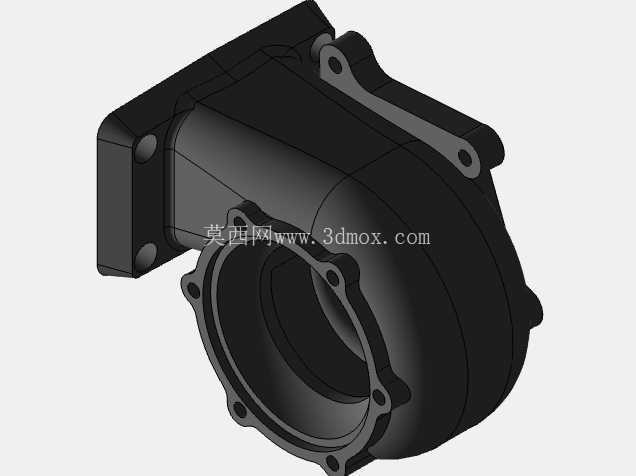

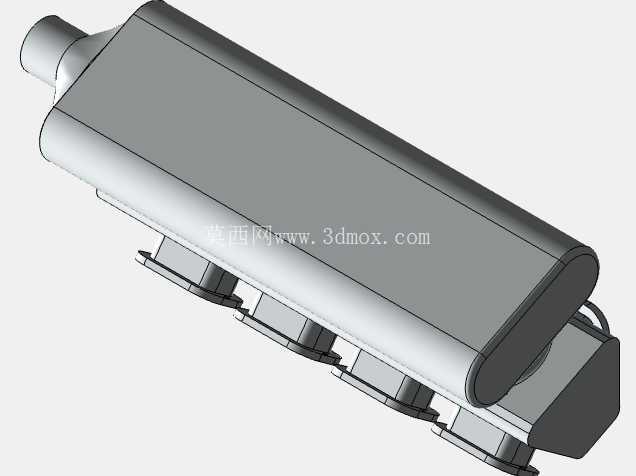

　　外形与安装边界方面，V8缸体本身宽度较大，涡轮总成悬挂在排气侧后，整机外侧轮廓进一步增加。涡轮壳、执行机构、排气弯管和压气机出口构成最突出的外包络，布置时不能只看发动机本体长度，还要把管路最小弯曲半径、法兰螺栓操作空间、涡轮隔热间隙以及维修时拆卸管卡的手部空间一起纳入。缸盖上方的进气总管沿V型谷区域延伸，接口高度会影响机罩或机舱盖闭合；下部油底壳、曲轴前端和支架则决定整机在车架或台架上的安装低点。

　　从结构工程角度看，这类模型的价值在于把裸块逐步构建为可理解的成品组件：运动件负责展示动力传递，歧管负责组织气流，涡轮负责提升进气密度，紧固件和耦合器负责保证高温、高振动环境下的连接可靠。建模时需要特别关注同心、孔位对应、管路干涉和装配顺序，否则图纸虽然视觉完整，落到加工或改装现场却容易出现法兰错位、螺栓无法打入、管路贴近热源或涡轮维护空间不足等问题。整体结构适合用于发动机改装方案评审、增压管路布置教学以及三维装配练习。
