自适应弹簧结构Inventor建模教程

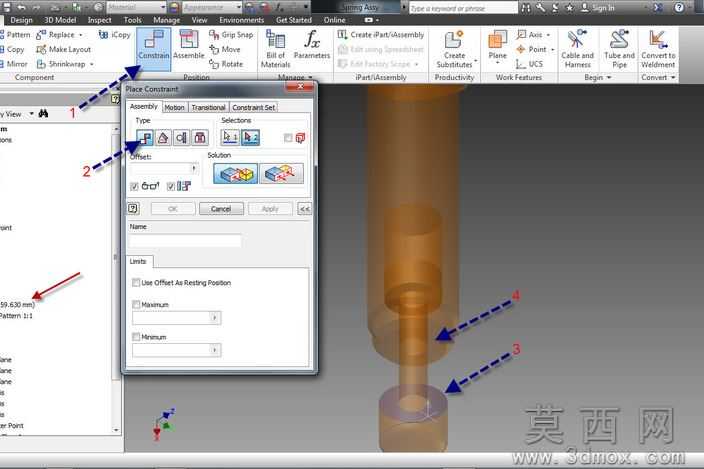

本建模教程围绕自适应弹簧的参数化设计展开，依托三维建模环境完成全流程结构搭建，核心目标是实现弹簧尺寸随装配空间自动适配的动态效果，无需手动反复修改参数即可匹配不同安装工况。建模初期先梳理弹簧的自适应逻辑：弹簧作为弹性零件，其长度、螺距、圈数需要随两端安装座的间距变化自动调整，因此首先需要搭建参数关联体系，将装配环境中两个安装基准面的距离定义为全局驱动参数，把弹簧的有效圈数、自由长度、簧丝直径、中径等核心尺寸与该驱动参数建立函数关联，确保间距变化时所有尺寸同步联动。进入零件建模环节，先绘制簧丝的圆形截面草图，完全约束截面直径与全局参数的绑定关系，再通过螺旋扫掠特征生成弹簧主体，扫掠路径的高度参数直接引用装配环境的间距参数，螺距则通过总高度除以有效圈数的公式自动计算，保证弹簧拉伸或压缩时螺距均匀变化，不会出现圈数重叠或间距异常的问题。完成零件建模后进入装配环境，对弹簧两端分别添加与对应安装座的贴合约束、同轴约束，同时开启零件的自适应属性开关，让软件识别零件的可调整参数范围。此时拖动任意一侧安装座改变间距，弹簧会自动更新长度与螺距，全程保持与安装座的装配关系不失效，也不会出现特征报错。为了清晰展示操作逻辑，教程配套的操作界面标注了关键步骤：第一步是在装配工具栏中找到约束设置入口，第二步是在装配约束面板中开启自适应选项，第三步是选中弹簧两端的贴合面完成约束绑定，第四步是验证参数联动效果，拖动安装座即可实时观察弹簧的形态变化。建模过程中需要注意参数公式的合理性，要给弹簧设置最小压缩长度限制，避免间距过小时簧丝出现干涉，同时要保证螺旋扫掠特征的起止端始终与安装座端面贴合，不会出现错位。整个建模过程没有复杂的曲面操作，核心是掌握参数关联与自适应属性的设置方法，学会后可以将该逻辑拓展到其他需要随装配环境变化的弹性零件、伸缩结构建模中，大幅提升同类零件的设计效率，减少重复修改模型的工作量，也能让装配验证环节更直观，提前发现结构适配的问题。
