微型伺服舵机精密结构三维造型

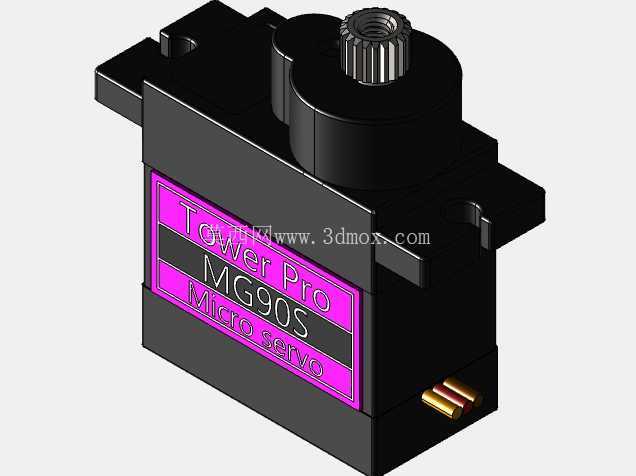

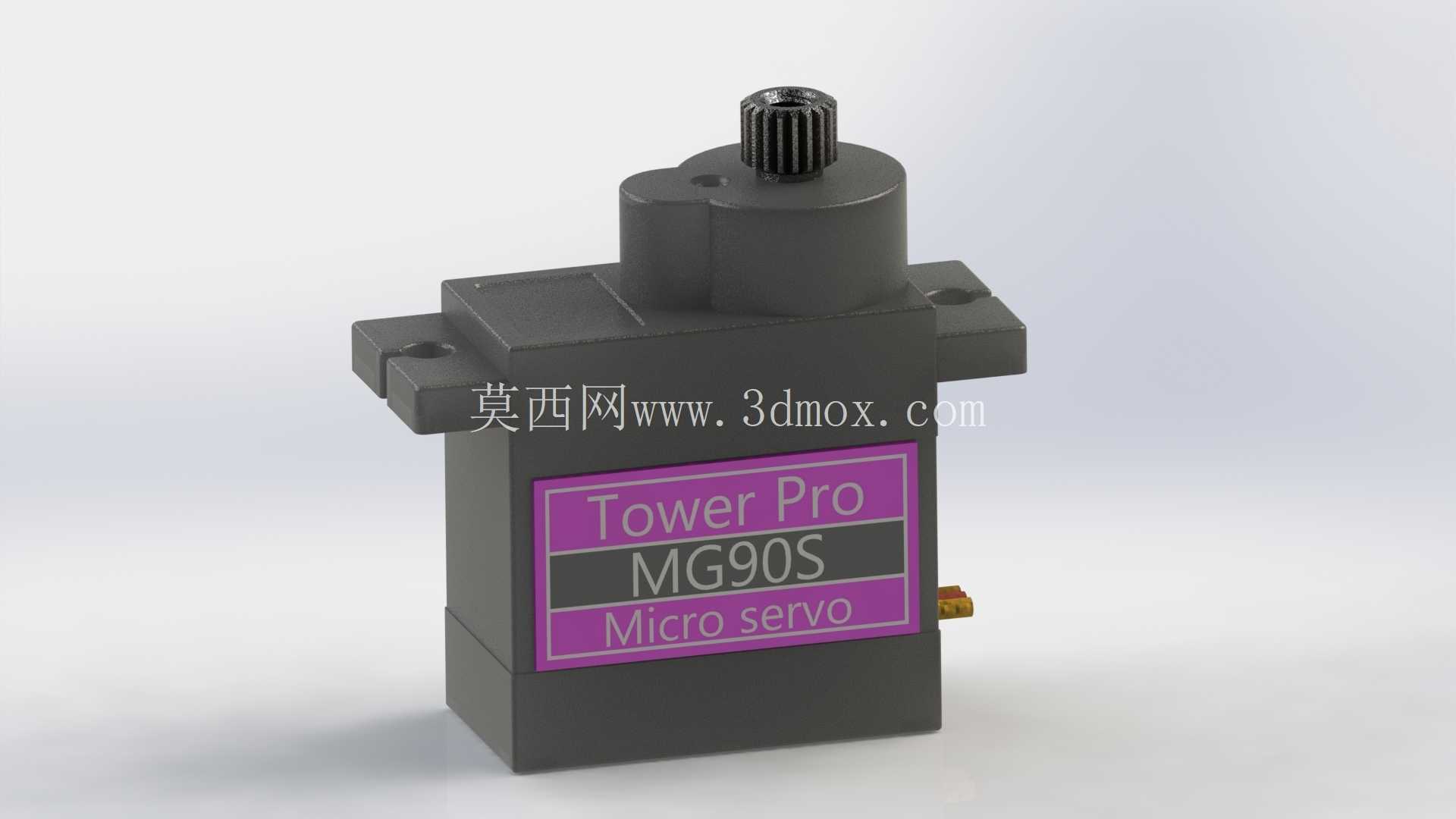

　　在小型自动化执行单元的选型与结构布置中，9克级微型舵机长期承担着小扭矩、快响应、低占用空间的角度驱动任务。这套三维造型围绕Tower Pro MG90S微型舵机的实物结构展开，完整还原了外壳、输出轴、安装耳、摇臂接口与侧出线位置，可直接用于航模机架、小型机械臂、教学实验平台、云台俯仰机构、阀门微动控制以及机器人关节末端的空间校核。

　　从实际使用场景看，这类舵机最常见的约束不是扭矩本身，而是安装边界与周边干涉。模型将主体长宽高控制在紧凑范围内，主体长度约32.2mm、宽度约12.15mm；不含外露齿轮时高度约28.3mm，计入输出齿轮后总高约32.25mm。两侧带孔安装耳向壳体外侧伸出，耳片厚度、孔位中心距和底面贴合关系均按实物装配逻辑表达，设计人员在布置机架侧板、舵机座或夹持支架时，可直接以耳片孔位作为固定基准，避免后期样机装配时出现螺钉头与壳体侧壁干涉、摇臂回转扫到线束等问题。

　　结构建模时，外壳被拆分为上盖、下壳、中部输出轴座和顶部齿轮轴几个关键区域。上盖与下壳的分模线沿壳体周向布置，侧面保留了微型舵机常见的加强筋与阶梯轮廓，这些细节并非单纯外观特征：在注塑件中，侧壁台阶能够提高薄壳刚性，减少螺钉锁紧后壳体变形；顶部轴座周围的局部加厚区域，则用于承受摇臂负载带来的弯矩。输出齿轮位于轴座中心，齿形与台阶直径按微型舵机常用花键配合关系表达，能够支持不同形式摇臂的替换校核。

　　舵机的功能核心是将控制脉冲转换为限定角度范围内的旋转输出。与连续旋转电机不同，它内部通过减速齿轮组、位置反馈和驱动电路维持目标角度，因此在机构设计中更适合作为角度保持型执行件。模型虽然以外部结构和装配边界为重点，但顶部输出轴、壳体容纳空间和侧面出线位置的准确表达，已经能够满足大部分整机布局需求。例如在小型机械臂关节中，需要确认舵机轴线与关节旋转中心是否重合；在航模舵面控制中，需要检查摇臂长度、拉杆行程与舵面偏转角度之间的关系；在教学实验装置中，则常利用其标准化安装耳快速搭建连杆、凸轮和摆杆机构。

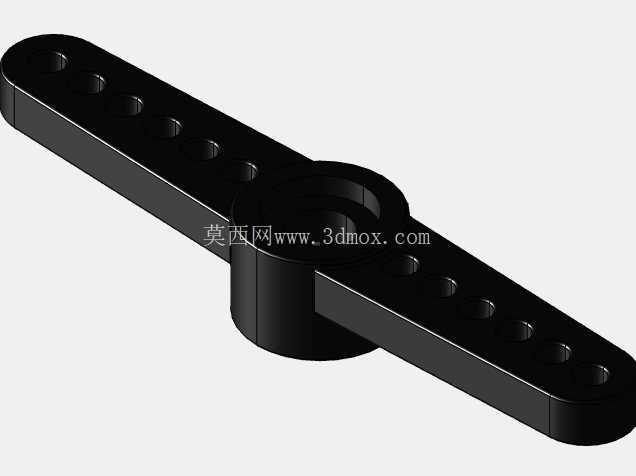

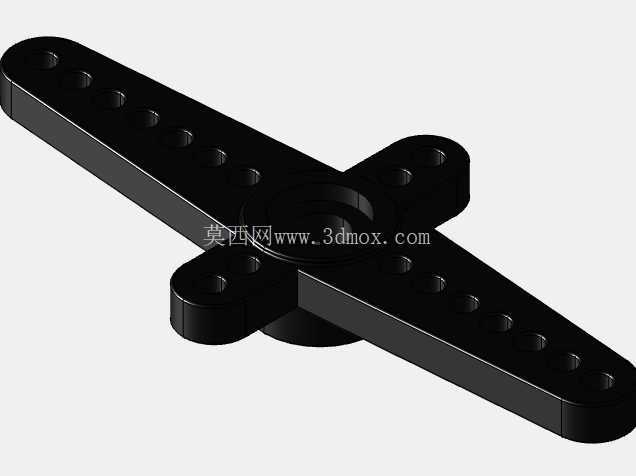

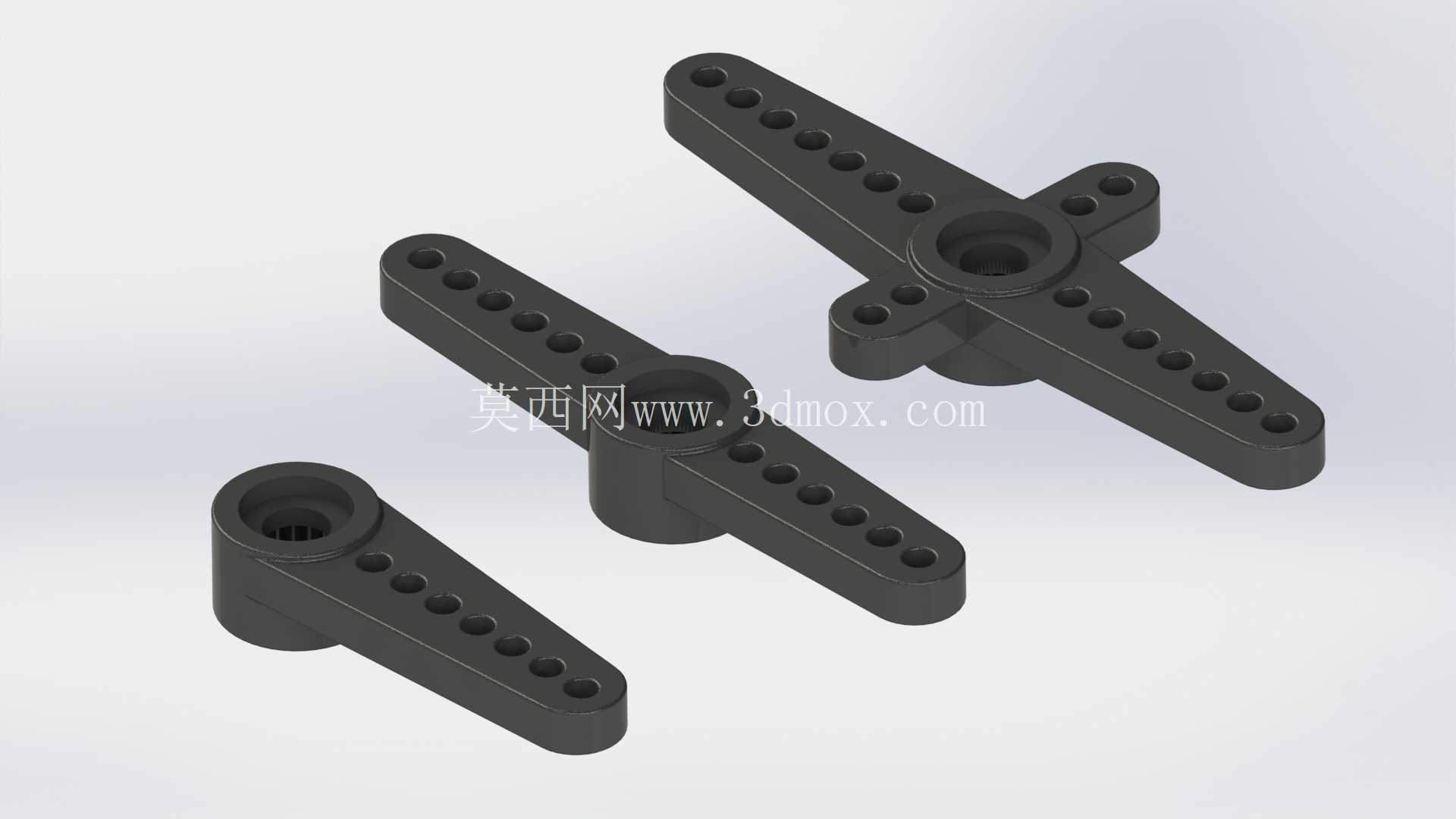

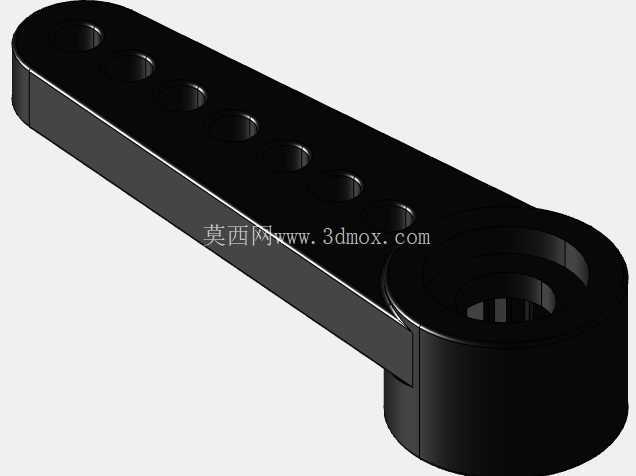

　　随结构表达还纳入了三种典型摇臂形式，这对机构概念阶段尤其重要。单臂、双臂和盘形摇臂对应不同传动方式：单臂适合单侧拉杆驱动，结构简单，受力路径清晰；双臂适合两侧对称联动，可减小偏载；盘形摇臂则适合多方向连杆或需要较大孔位选择范围的场合。三维布置时，摇臂不是孤立零件，它的旋转半径决定了安全空腔，摇臂孔位决定连杆端点轨迹，而摇臂厚度又会影响与球头扣、连杆夹片的轴向间隙。将这些零件放在同一装配环境中检查，可以在加工前发现行程末端碰撞、线束拉扯和壳体遮挡等常见问题。

　　外壳侧面的出线位置也按实际使用习惯保留。微型舵机通常采用三针连接线，用于电源、接地和控制信号输入，线束从侧下方引出后，需要在机架上预留弯曲半径和固定点。若模型只表现壳体而忽略出线区域，走线槽和扎带位置往往会在装配阶段被迫修改。此处将接头旁的局部空间纳入整体边界，有利于在密集设备中规划线缆走向，特别是在多舵机协同的小型机器人上，线束交错会直接影响维护性和运动可靠性。

　　从建模思路上看，该造型没有把舵机简化成一个方块加圆柱，而是保留了安装耳、轴座、标签区域、出线端和摇臂配合等真正影响工程决策的特征。外壳曲面以规则拉伸、倒角和局部凸台为主，符合微型注塑件的工艺特点；输出轴与壳体之间保持同轴关系，便于后续在装配中设置旋转副；安装耳孔与底面建立明确位置关系，可直接生成支架孔位。对于需要做运动仿真的工程师，还可以在此基础上补充内部齿轮、电位器和电机简化体，用于分析减速比、极限转角和扭矩传递路径。

　　在整机设计中，这类微型执行件的价值在于以极小体积提供可控制的角位移。它不适合承受大径向载荷，也不应将输出摇臂当作承重轴使用；合理做法是通过支架分担载荷，让舵机输出端主要传递扭矩，并利用摇臂和连杆把运动传递到目标机构。通过这套完整外部结构，设计人员能够在概念阶段完成安装孔位核对、摇臂行程检查、线缆空间预留和相邻零件干涉分析，从而减少样机反复修改，提高小型驱动机构的落地效率。
