探洞机器人全地形模块化履带行走总成

　　这套履带行走结构最初的设计出发点，是解决狭小非结构化空间内移动平台的接地与脱困问题，常见的应用场景覆盖地下管廊探洞作业、灾后废墟搜救、野外地质勘探、高校移动机器人科研项目以及小型特种巡检设备开发。和普通轮式行走方案不同，履带结构把整车载荷均匀分散到整条接地环带上，在松软泥地、碎石堆、坍塌建筑碎块表面行驶时，不会出现单轮下陷打滑的问题，全轮驱动的动力传递路径让每一块履带板都能输出抓附力，哪怕单侧履带搭在凸起障碍物上，剩余接地段依然能提供足够牵引力完成越障动作。

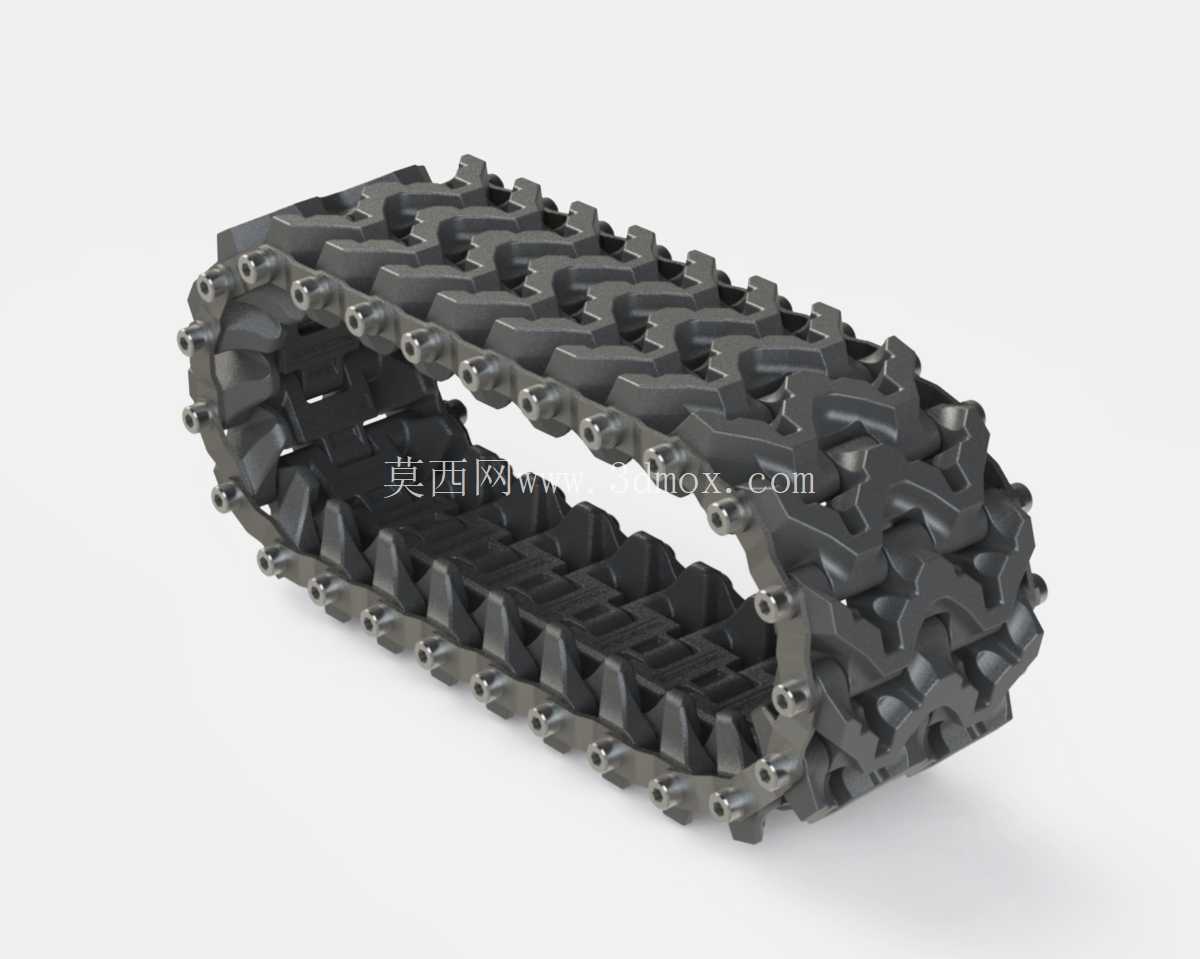

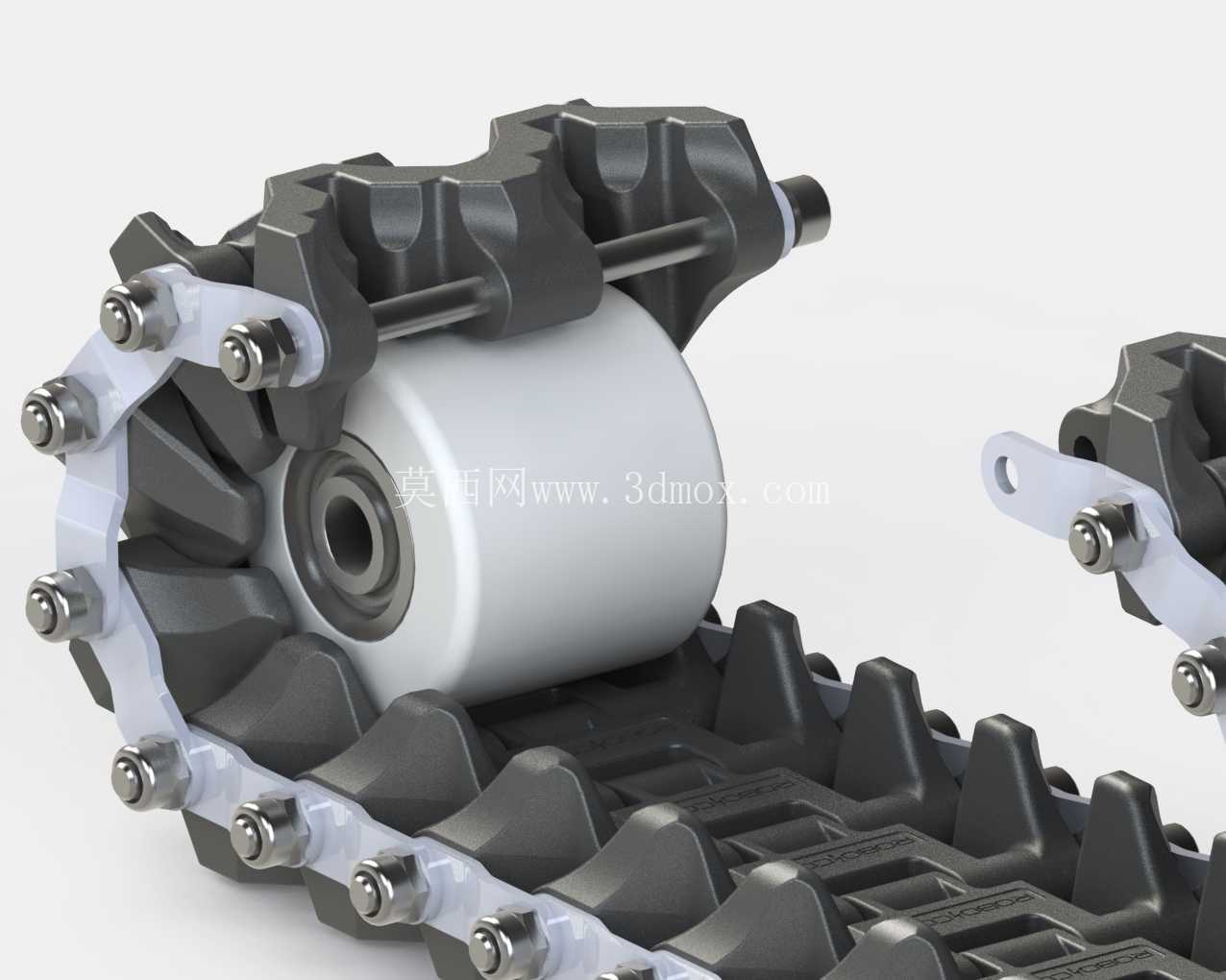

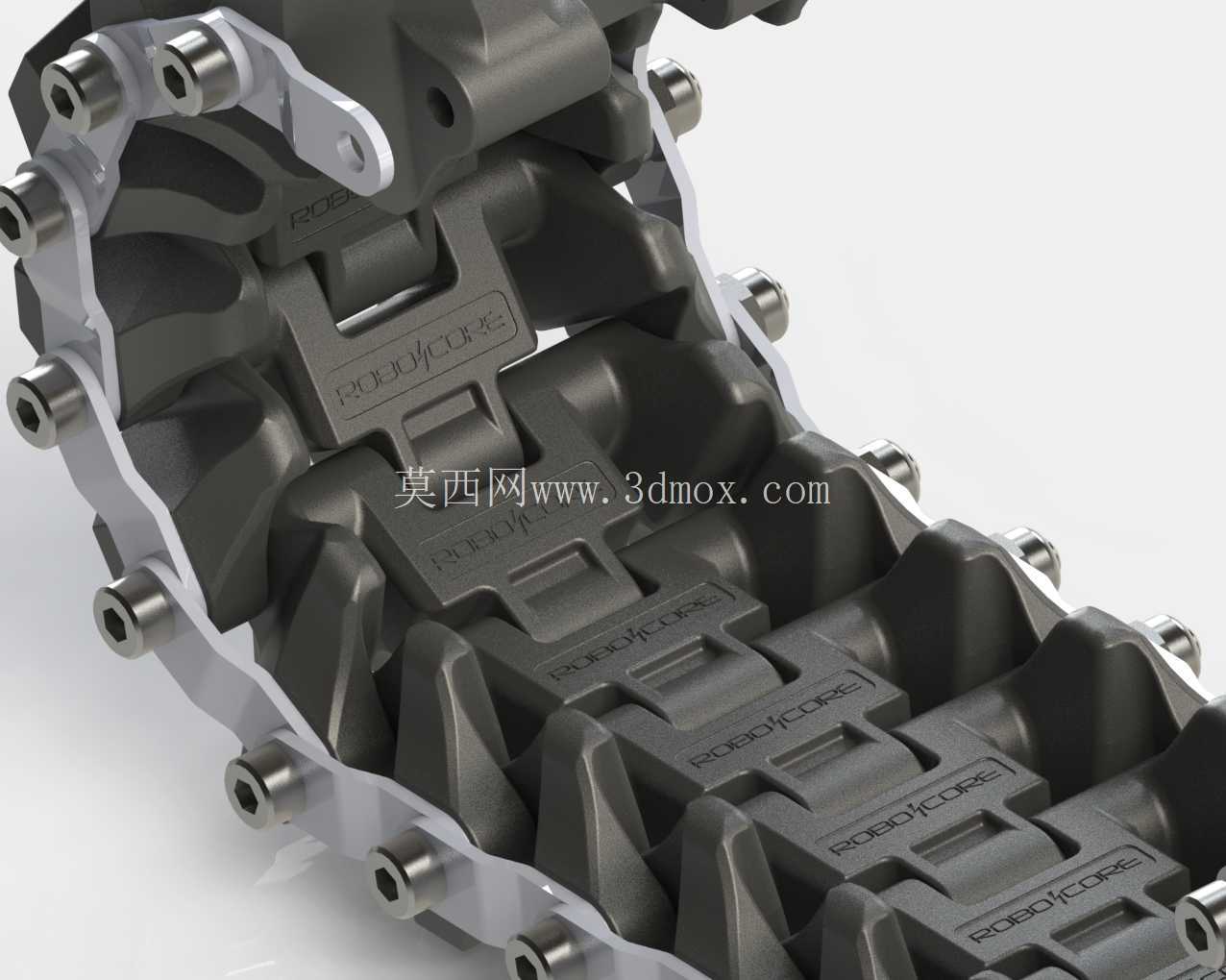

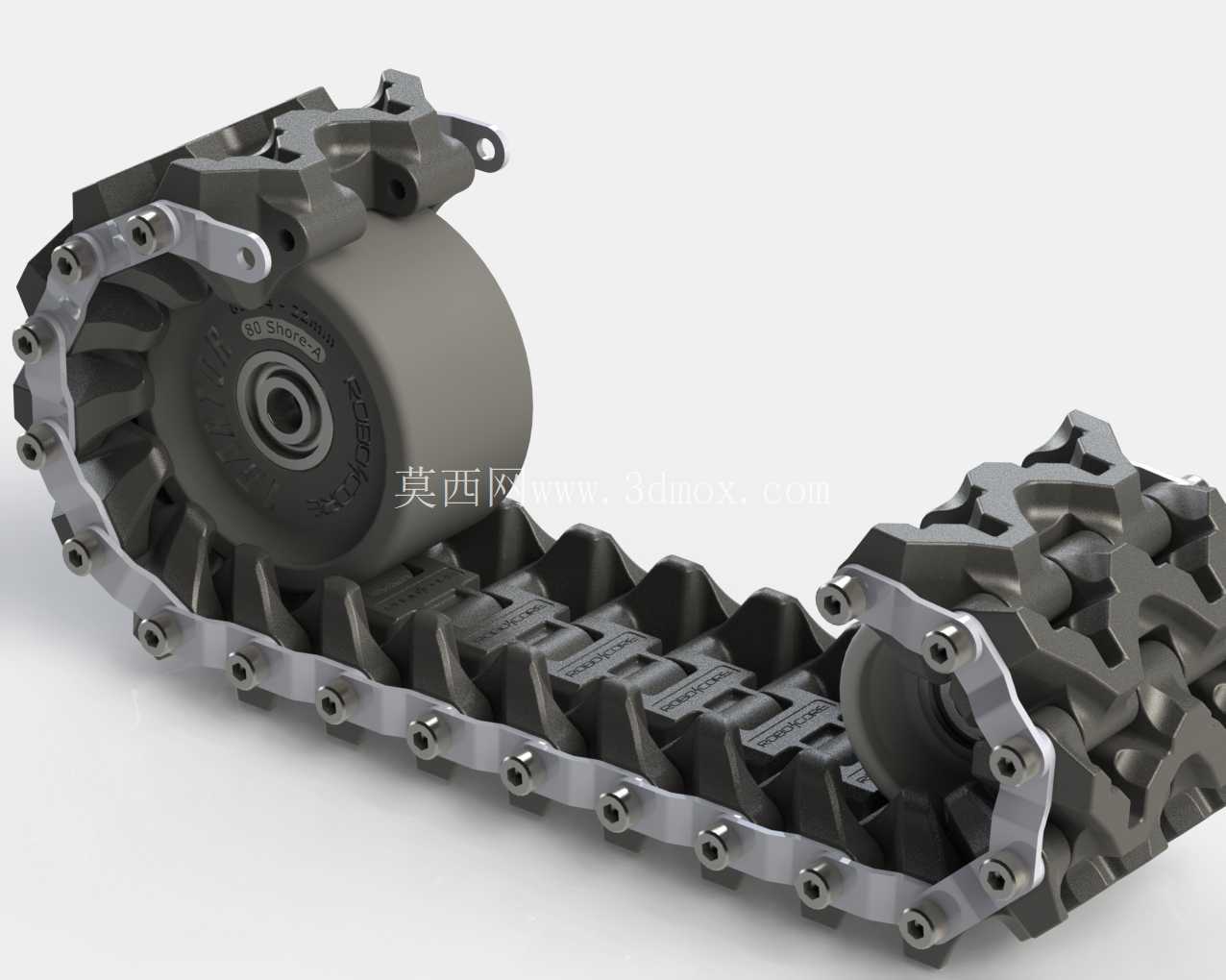

　　从结构设计思路来看，整套总成采用模块化拼接逻辑，履带链节为统一标准化接口，单节链节通过销轴首尾铰接形成闭环环带，使用者可以根据自身移动底盘的轴距、载荷等级，增减链节数量来调整履带整体周长，不需要重新开模制作定制化履带件，适配不同尺寸的探洞机器人、救援小车底盘。履带板外表面做了凸起的仿生抓地齿结构，齿形走向兼顾纵向爬坡抓附力与横向侧滑限制，在倾斜坡面、湿滑岩壁表面移动时，齿块能嵌入松软表层或者卡入岩石缝隙，避免行走过程中履带横向滑脱。履带内侧预留了和驱动轮、负重轮匹配的啮合限位结构，运转时轮体齿槽和履带内侧定位凸台精准咬合，不会出现高速转向时履带跳齿、脱轨的故障。

　　安装边界方面，整套履带环的轮廓尺寸围绕小型移动底盘的布置空间设计，闭环履带的上下段间距预留了负重轮、托带轮的安装位置，底盘车架的两侧纵梁可以直接固定在履带架的连接支座上，输入端驱动轮的轴孔尺寸匹配常规小型减速电机的输出轴径，不需要额外加装复杂的转接法兰。履带两侧的边挡结构高出链节铰接面，在经过狭窄岩壁、管道内壁时，边挡会先和壁面接触滑动，避免岩壁直接剐蹭铰接销轴，防止销轴受侧向挤压变形脱出。链节之间的铰接间隙经过合理设定，既保证履带环可以顺畅绕驱动轮完成回转弯曲，又不会因为间隙过大导致行驶时晃动量超标，在铺装路面行驶时的运行平顺性也能满足检测设备搭载的稳定性要求。

　　实际工况使用中，这套履带总成对复杂地形的适配性很强：在泥泞沼泽区域，宽大的接地面积大幅降低接地比压，整车不会陷入淤泥；在废墟钢筋碎块区域，高强度的履带板可以承受尖锐石块的冲击，不会轻易出现断裂变形；在学术项目开发场景里，模块化的结构允许学生快速调整履带长度、更换不同齿形的履带板，快速验证不同行走参数对越障性能的影响。履带整体的密封铰接结构可以阻挡泥沙、粉尘进入销轴配合面，长时间在粉尘环境运转也不会出现链节卡滞，日常维护只需要定期清理履带缝隙内嵌的碎石，检查销轴两端的固定卡簧是否松脱即可，不需要复杂的保养流程。针对不同的项目需求，这套履带还可以通过更换橡胶材质履带板来降低硬质路面行驶的噪音，或者更换金属材质履带板提升重载、尖锐地形下的耐磨寿命，整套结构的互换性很强，不需要改动底盘主体结构就能完成行走模块的升级替换。
