板载卧式USB-C母座接口结构

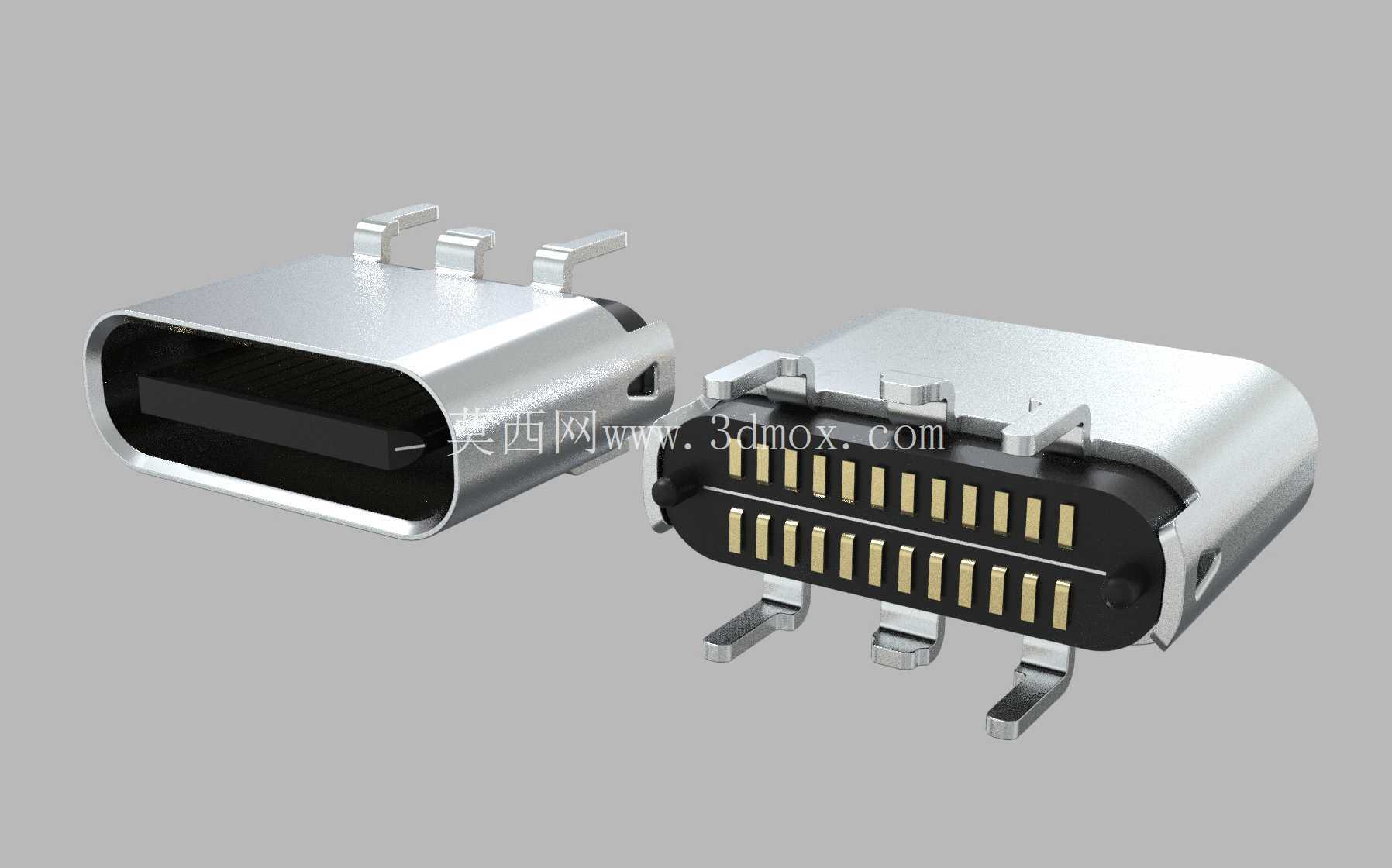

　　这套三维结构呈现的是一款板载卧式USB Type-C母座，主要用于消费电子、工业手持终端、检测仪器、通信设备以及小型控制板上的数据与供电接口布置。实际产品开发中，接口往往不是孤立选型的零件，它既要承担反复插拔带来的机械载荷，又要与外壳开孔、PCB布局、屏蔽罩、防水胶圈和内部走线共同确定边界，因此在结构评审阶段把母座的金属外壳、绝缘胶芯、接触端子和固定脚完整建出来，能够提前发现干涉、插偏、焊盘冲突和外壳开口不顺等问题。

　　从使用场景看，这类接口常见于设备侧壁或面板内侧，插头沿平行于电路板的方向插入。卧式贴板方式有利于降低整机高度，适合薄型手持设备、平板类终端、紧凑型控制器和传感器模块。金属外壳围绕插口形成连续屏蔽通道，前端开口引导插头进入，两侧及顶部的卡扣结构用于增强外壳与胶芯之间的保持力。背部和底部伸出的固定脚在回流焊时落在PCB对应焊盘上，既能定位连接器，也能分担插拔时的侧向力，避免信号端子单独承受机械载荷。

　　建模时需要特别关注插口内部的对称接触区域。USB-C母座取消了传统USB接口的方向性，插头正反插入均可接通，这要求胶芯内上下两排端子在位置、间距和弹性接触行程上保持一致。端子采用细窄金属片形式，前端接触区排列在胶芯舌片两侧，尾部延伸为表面贴装焊脚。工程布局中不能只看端子是否排满，还要核对相邻焊脚的最小间距、焊盘外扩范围、钢网开口以及与过孔的安全距离。高密度引脚区域若与测试点、铜皮或屏蔽罩距离过近，量产时容易出现桥连、虚焊或返修空间不足。

　　外壳部分的建模重点在插拔导向和安装边界。插口前缘通常需要略突出于设备内壁，以便与外壳开孔形成稳定配合；若外壳壁厚较大，还要评估插头进入后是否会被圆角、筋位或装饰件阻挡。母座金属壳的外形并非简单矩形，顶部压片、侧边折耳和后端固定结构都会影响其占用空间。布置时应在连接器上方保留屏蔽罩或压片的空间，在底部确认PCB厚度与焊脚共面，在左右两侧保留吸嘴、检查和返修所需的最小空隙。对于有跌落要求的设备，固定脚附近可增加PCB焊盘加宽、外壳限位筋或金属压片，以减少插口受冲击后翘起的风险。

　　尺寸控制上，前端开口高度、宽度和舌片位置决定插头能否顺畅导入；胶芯舌片的厚度、长度及端部倒角直接影响插拔手感和耐久寿命。若设备面板需要开孔，开孔不能简单照抄母座外形，应按插头外壳尺寸、装配公差和外观缝隙重新确定。面板孔过小会造成插头顶住，孔过大则会露出内部结构并降低侧向支撑。对于需要防尘防水的机型，还应在母座前端与壳体之间预留密封圈或灌胶区域，此时模型中必须表达密封面宽度、压缩量和装配顺序，否则后期模具修改会牵连主板堆叠。

　　从结构设计思路看，该零件把金属屏蔽、绝缘支撑、弹性接触和板级固定集成在很小的体积内。金属壳负责插拔导向、电磁屏蔽和机械保护；黑色胶芯负责固定端子间距并提供绝缘；金色接触端子负责电连接；弯折固定脚则承担焊接定位与外力传递。三维建模时若把这些零件按真实装配关系分层处理，工程师可以直接检查插头插入轨迹、舌片避让、端子弹片变形空间以及SMT焊脚与PCB的贴合状态。

　　在整机堆叠中，接口附近不宜布置过高器件，尤其是插口后方和上方要留给线缆插头、手指操作和外壳拔模空间。若连接器靠近设备边角，还要评估斜向插拔时插头对壳体的杠杆作用。主板布局阶段可借助该模型同步输出机构干涉检查、面板开孔参考、焊盘占位和固定脚位置，使ID外观、结构、硬件和工艺在同一边界下协同，而不是等到样机试装时才发现接口偏位、插头无法到位或焊接固定脚受力不足。
