转盘式肉丸馅料自动灌装机结构

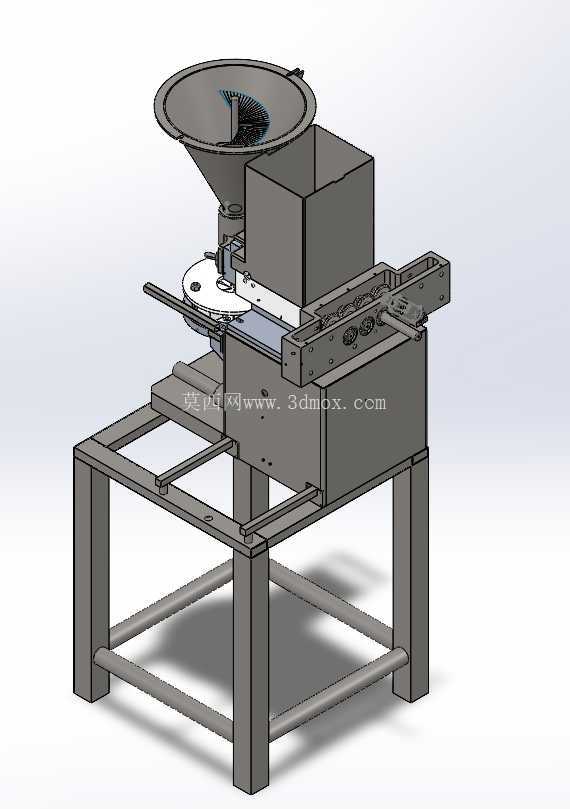

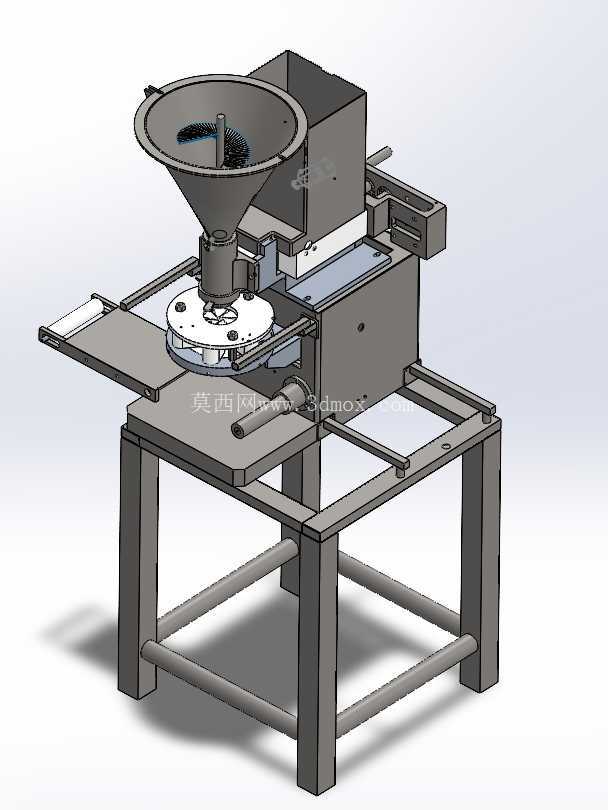

　　该设备面向肉制品、调理食品和中央厨房的小批量成型灌装工序，核心任务是把搅拌后的肉馅、鱼糜、素馅或类似黏稠物料，从上方料斗稳定送入定量工位，再通过转盘切换和出料执行机构完成分装。整机采用方管焊接机架作为承载基础，台面上方布置料斗、搅拌拨料、定量转盘、出料导槽和控制箱体，台面下方保留检修空间，适合嵌入肉丸生产线、馅料分装线或食品预处理车间使用。与单纯依靠重力落料的料仓不同，黏稠馅料容易架桥、结块和局部空穴，模型在锥形料斗内设置了拨料结构，使物料在进入定量孔前持续被扰动。锥斗下部与转盘计量区域衔接，转盘上的容料孔随分度运动依次经过进料、刮平、出料位置，能够减少人工舀料造成的重量波动。出料侧设置平直导板和承接位置，便于后续放置模具、托盘或输送装置，实际布局时应在导板前方留出取放工件和清洁输送带的空间。

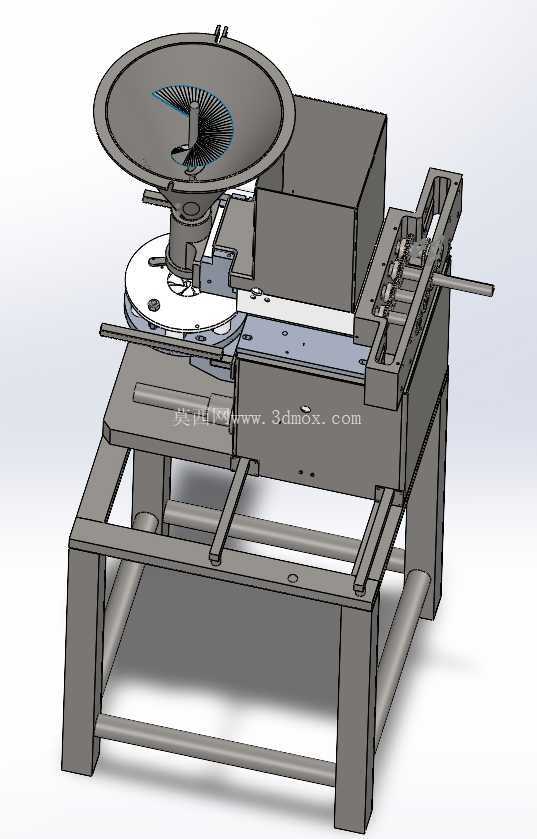

　　从结构设计角度看，机架采用矩形钢管围成四立柱框架，下部有横向连管增强抗扭刚度，立柱底部可通过可调脚杯或地脚螺栓固定。台面为板件焊接或装配组合，既支撑灌装执行部件，也把料斗载荷传递到框架。设备上方较重的锥斗和驱动件集中在台面中后部，前方导料板外伸，因此机架前后腿的跨度需要覆盖倾覆边界；安装时不仅要看设备占地，还要考虑料斗加料、上部电机维护、转盘拆卸清洗以及操作人员站位。若现场配合输送带，应让出料导板高度略高于接料面，并在两侧预留挡料或导料附件的安装孔位。

　　功能分区上，料斗承担暂存和破拱，转盘承担定量与工位切换，刮板或平料结构保证孔位物料填充一致，出料机构在下方完成推送或释放。控制箱体布置在设备侧后方，内部可容纳继电器、驱动器、电源和接线端子，外部面板便于启停、急停和参数调整。模型中可见的滑轨、连接板和支承块，为灌装头位置微调提供了基础，调试时可通过改变出料口与转盘的相对高度，适应不同黏度物料和不同成型容器。

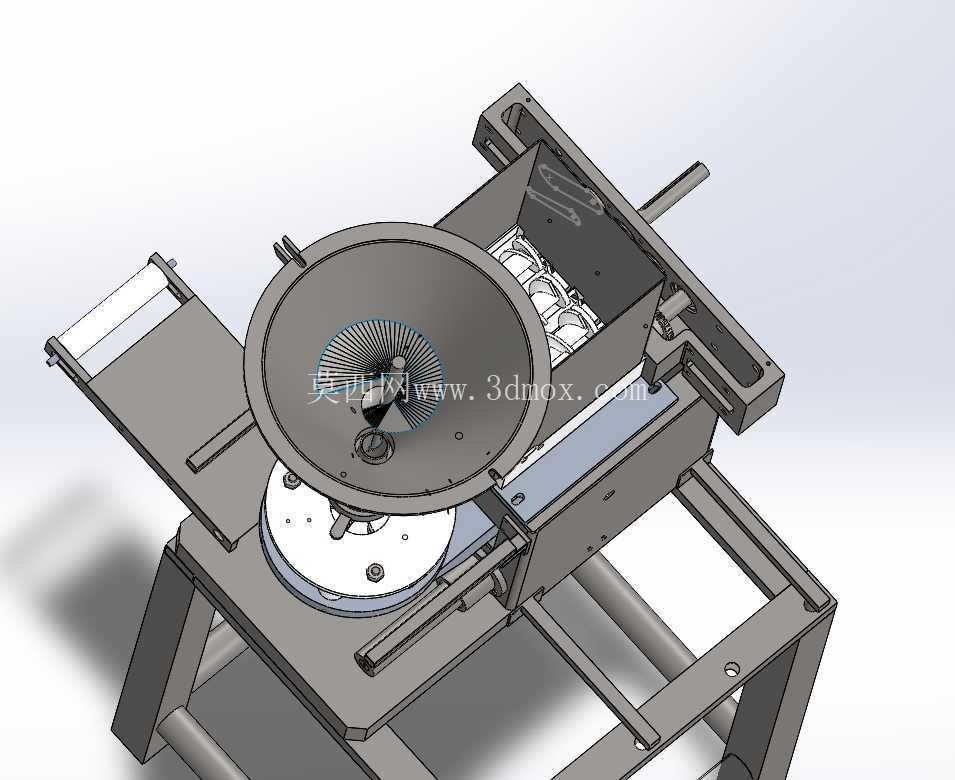

　　设计思路偏向实用型食品专机：先保证物料连续填充，再保证计量工位重复定位，最后考虑拆装清洗。锥斗的大口径上口方便投料，下口收缩后对准转盘区域，能够降低物料残留；转盘与固定盖板之间需要控制间隙，间隙过大易漏料，过小则因肉馅颗粒摩擦而卡滞。实际工程中通常会在接触面选用易清洁、耐腐蚀材料，并在关键轴系处设置密封或挡料结构，避免油脂和肉糜进入轴承。模型把机架、料斗、转盘、导料板、控制箱和驱动连接关系完整表达出来，适合用于方案评审、工位布局校核、非标改型以及与前后段输送设备的干涉检查。

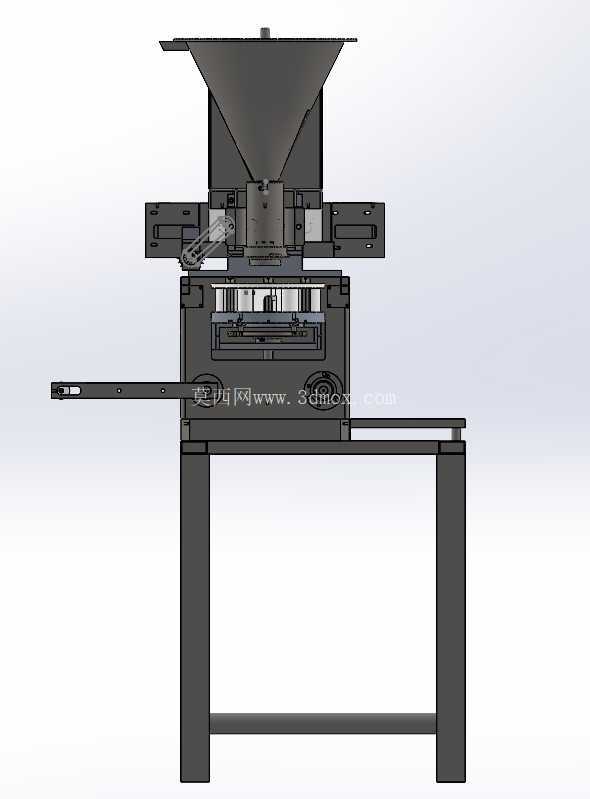

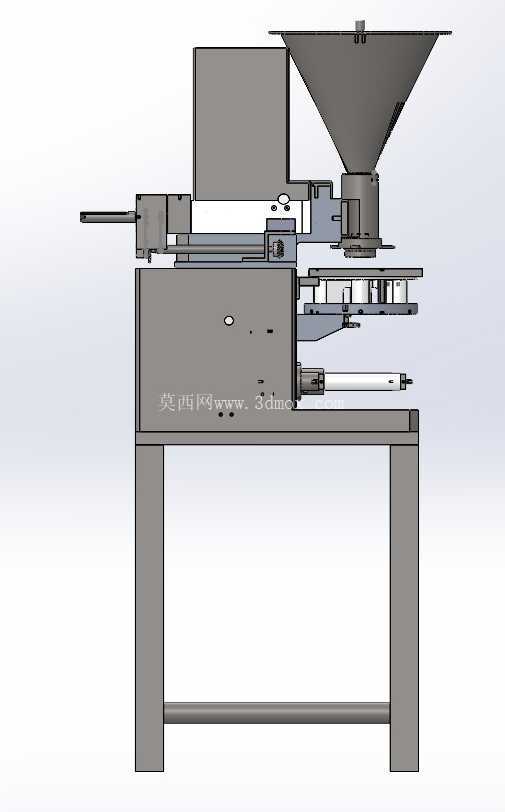

　　外形边界方面，设备最高点为锥形料斗上沿，加料时需保留上方投料和清洗空间；左右方向以控制箱和出料调节机构为主要外伸部分，布置生产线时不能仅按台架宽度预留；前方导板属于操作和接料区，后方则需要留出电气箱开门、电机维护和管线弯曲半径。设备底部框架离地形成开放空间，既便于冲洗排水，也可在下方布置接渣盘或辅助支架。对于三维建模人员，该结构的价值在于把食品工艺中的物料流动、机械分度、机架刚度和卫生维护集中在一台设备上，可据此继续细化链轮、减速机、传感器、防护罩和快拆紧固件等工程细节。
