折叠式户外钣金烧烤炉架结构设计

　　这套钣金烧烤架面向户外露营、庭院聚餐、自驾休憩和临时餐饮摊位等使用场景，核心目标是在保证炭火承载与烧烤操作稳定性的同时，降低收纳体积和装配复杂度。整体结构采用薄板折弯与侧板插接组合思路，不需要复杂管件焊接，也不依赖额外工具即可完成展开，适合小批量钣金加工、激光切割下料和折弯成型。

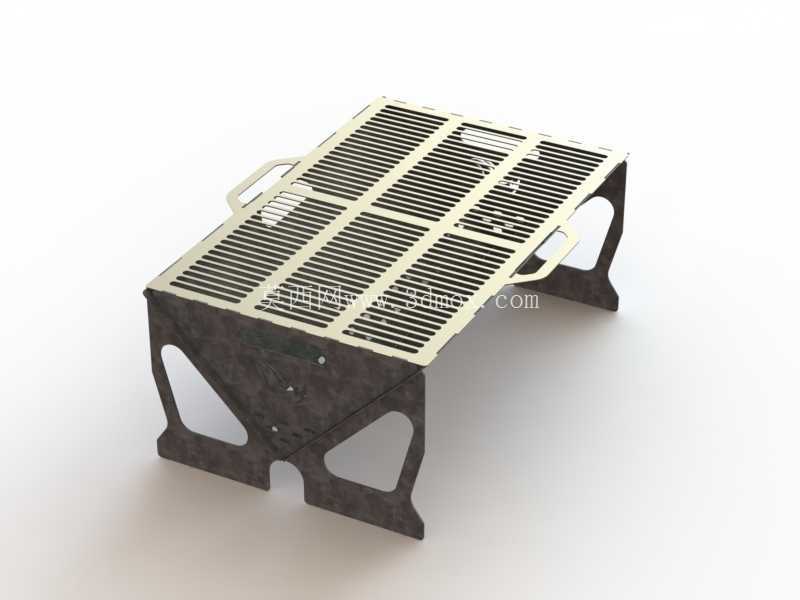

　　炉架上部为密集条状格栅，烤网区域承担食材支撑、热量传递和油脂漏落功能。格栅条沿炉体长度方向布置，间隙控制在既能让炭火辐射热量通过、又能避免小块食材掉落的范围内。烤网四周设置折边，形成刚性边框，减少薄板受热后的翘曲风险；两侧延伸出提手形态，便于在冷却状态下搬运或调整位置。提手与烤网边框通过同一板件轮廓过渡，结构简洁，也避免了独立连接件松动的问题。

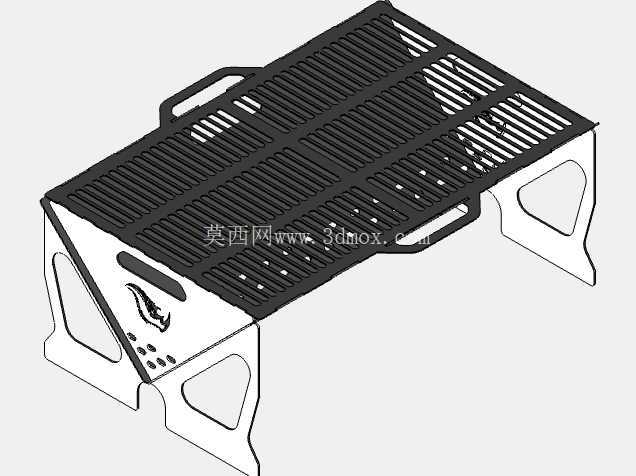

　　两侧支撑板并非简单直立板，而是通过轮廓开孔和底部折线形成稳定支腿。侧板上部与烤网边框配合，下部向外展开形成支撑脚，使炉体在地面上具有较宽的支撑边界。侧板中部开设异形减重孔，既减少材料用量，也为炭火区域提供侧向通风通道。空气从下部和侧孔进入，有助于木炭燃烧；孔洞形状同时承担搬运扣手、视觉减重和结构识别作用。侧板下缘采用折线与缺口组合，展开后能够限制彼此相对位移，使炉体在承受烤网载荷时不易向内收拢。

　　从受力路径看，食材与烤网的竖直载荷通过格栅传递到四周边框，再由边框压在两侧支撑板上；侧板将载荷分解到前后支撑脚，最终传至地面。由于支撑板呈倾斜展开状态，炉架横向稳定性优于直腿薄板结构。底部中间留出缺口，可减少不平地面造成的四点悬空问题，也便于炭火灰渣清理和空气进入。烤网与侧板之间采用搭接或限位配合，装配后依靠重力和几何干涉保持位置，拆卸时只需抬起烤网，再将侧板折合，收纳后整体接近平板状态。

　　设计时需要重点关注薄板厚度、折弯高度和孔边距离。烤网条带较窄，若板厚偏薄，长期高温下容易产生弯曲，因此边框折边和条带端部连接要保留足够材料；侧板开孔边缘到折弯线、支撑脚边缘的距离不能过小，否则展开受力时容易出现局部变形。炭火区域温度较高，材料表面处理需兼顾耐热氧化与防锈，普通喷涂面在直接热辐射下可能失效，更适合采用耐热涂层、镀锌后处理或不锈钢板件。

　　外形边界上，炉架展开后呈长方形低矮工作台形态，烤网高度控制在适合人蹲坐或站立翻烤的范围。长宽方向以容纳常见木炭堆积面积和多人串烤食材为依据，宽度不宜过大，否则炭火中心到食材边缘温差明显；高度则要在通风空间和操作舒适性之间平衡。侧板展开后，支撑脚外沿应超出烤网投影范围，以提高抗侧翻能力；折合后，侧板、烤网能够叠放，便于放入车载储物箱或户外装备袋。

　　建模过程中，格栅适合用阵列条带与边框组合表达，侧板则应保留真实切口、折弯线和装配间隙。需要检查烤网边框与侧板顶部的搭接量，间隙过大会造成晃动，过紧又会因热膨胀和加工误差导致拆装困难。支撑脚底面可做成小平面或微折边，避免薄钢板直接切入软质地面。通风孔的位置不能明显削弱主受力截面，尤其是侧板上部承载边框的区域和下部支腿转折区，应保持连续材料路径。

　　在实际使用中，木炭置于两侧板围成的底部空间，烤网与炭火之间保留辐射距离；油脂通过格栅间隙下落，侧孔提供燃烧所需空气。炉架不需要炉膛内衬，结构轻、展开快、清洁后可平板收纳，适合作为便携烧烤器具。若用于频繁商业场景，可在侧板内侧增加承托台阶，配合独立炭盆或接灰盘使用，以提升保温、接油和清洁能力。
