三轴二十七方重型矿用自卸半挂拖车

　　该作品呈现的是一台面向矿山、砂石料场、土石方转运场景的重型自卸半挂拖车，核心承载对象为矿石、剥离岩土、碎石、煤炭及散装建材。与普通公路栏板半挂车不同，矿用工况对货厢抗冲击、车架抗扭、轮胎承载和举升稳定性要求更高，因此模型在结构上采用深斗式货厢、三轴行走机构和加强型半挂车架组合，能够在装载大块物料时减少洒落，并在短距离倒运、长距离转运之间兼顾通过性与装载效率。

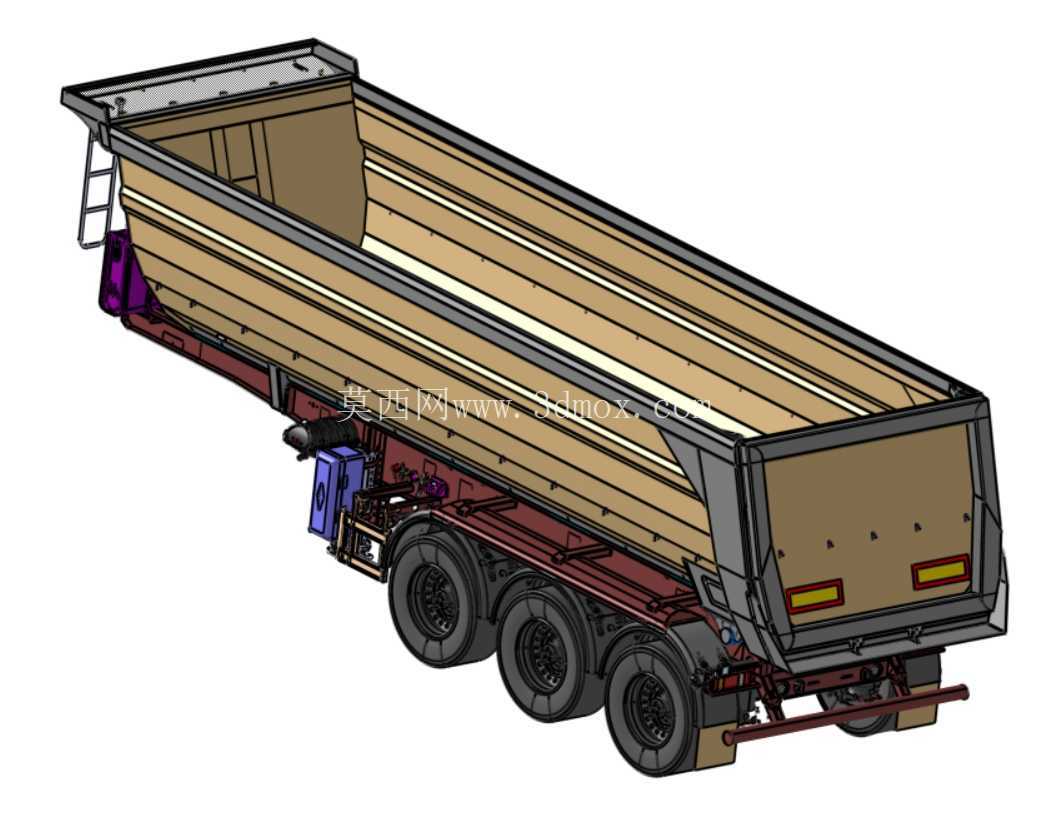

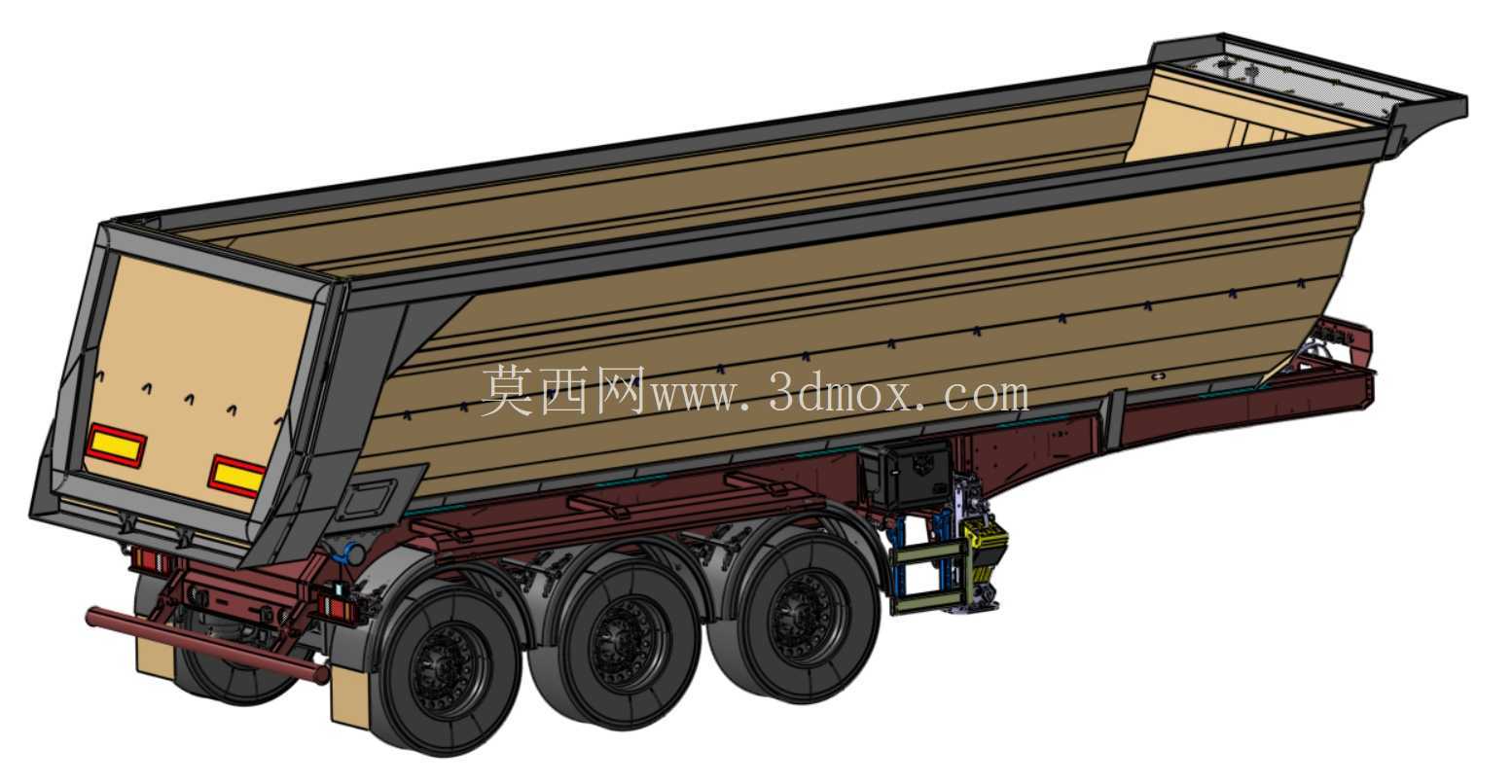

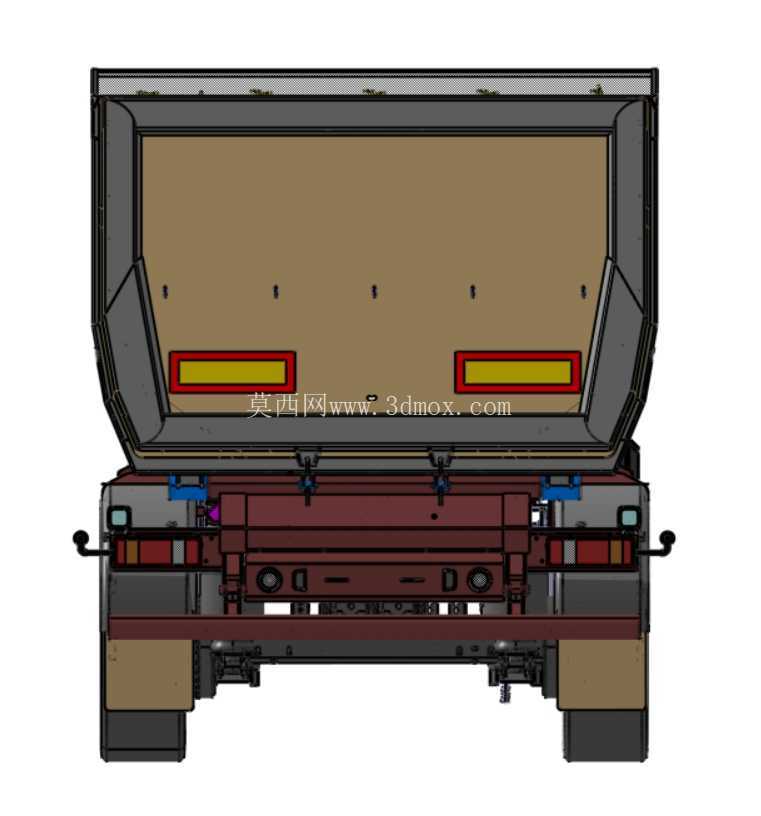

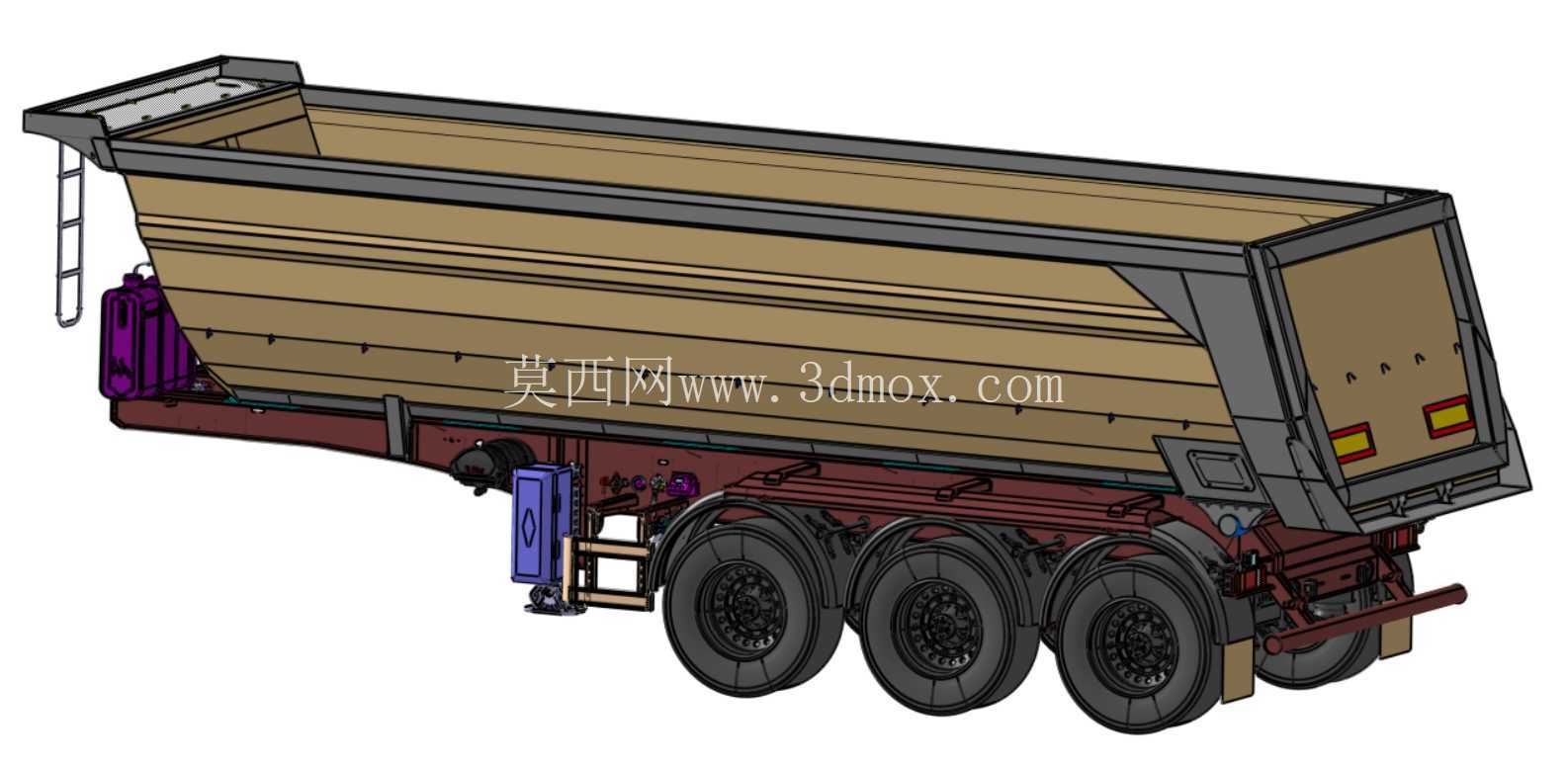

　　货厢部分采用前低后高、上口外扩的斗形轮廓，内部容积按27立方米级散装物料运输思路布置。厢板外侧可见多道横向加强筋，侧板与底板并非简单薄板围合，而是通过压型板、横梁和纵梁共同形成箱形承载体系。矿石从装载机铲斗直接落入厢内时，冲击首先作用于底板和前板下部，模型中前板区域做了加厚与斜向过渡，能够降低物料对前端焊缝和连接板的局部冲击。上沿设置加宽护边，既提高厢口刚度，也可在装载机对位装料时限制物料外溢。后部门板与厢体采用重型铰链和锁止结构配合，卸货时随举升角度开启，闭合后承担散装物料的侧向推力。

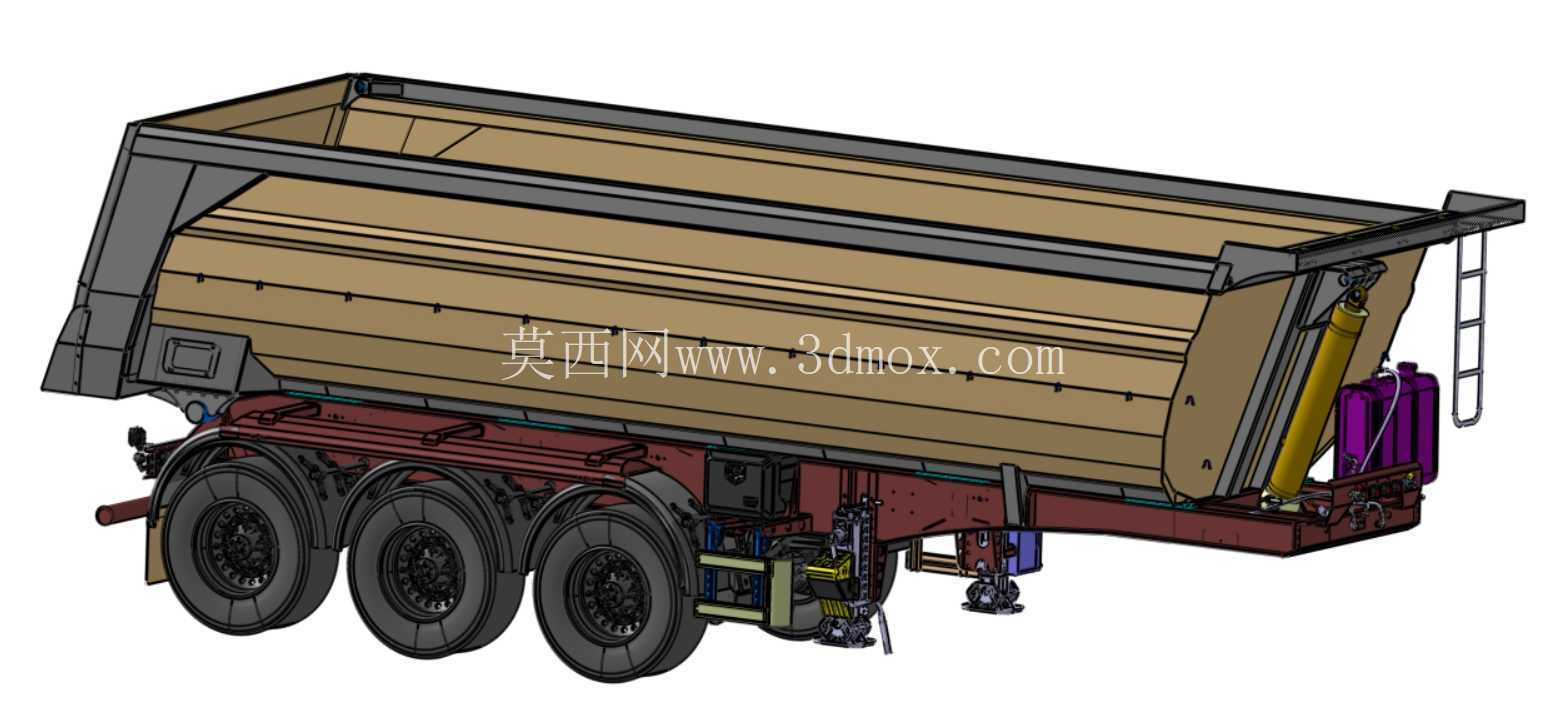

　　底盘设计围绕半挂牵引与自卸举升两类载荷展开。纵梁从牵引销区域向尾部延伸，截面在受力集中区段进行加高和加强，腹板、翼缘、牵引板、支撑座之间形成连续传力路径。前部牵引区域需要承受牵引车传递的纵向牵引、制动和转向力矩，后部三轴悬架区域则承担满载时的垂直载荷及举升初期的反力。举升机构布置在货厢前下方与车架之间，液压油缸的安装座、翻转铰点和尾部门板开启轨迹需要在三维环境中同步校核，避免油缸全伸时货厢与车架、挡泥板、制动气室发生干涉。

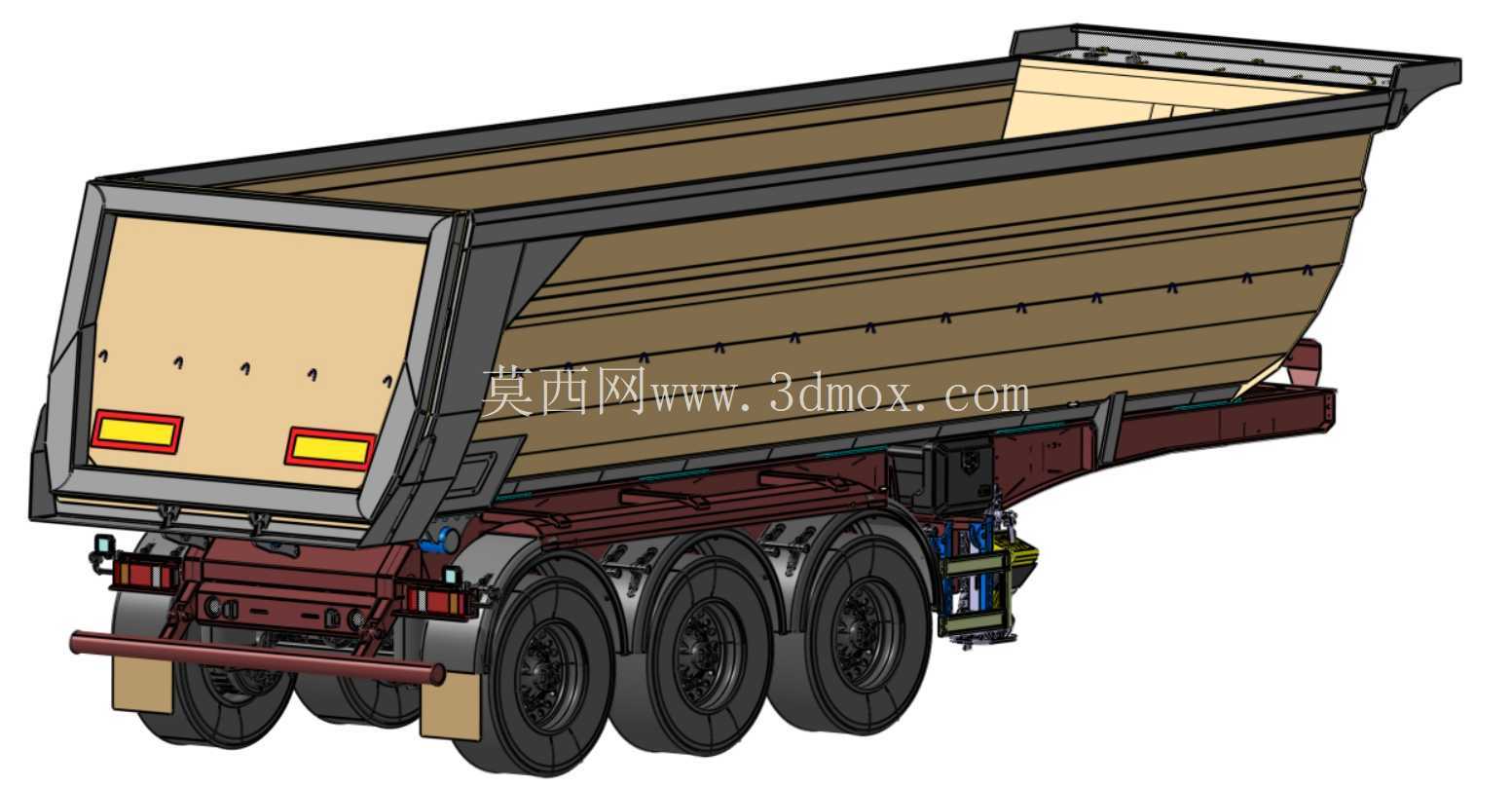

　　行走系统采用三轴并装形式，适合高总重、低速重载的矿山运输。车轴、钢板弹簧、轮毂、轮胎和制动气室均按实车装配关系表达，轮距与轮胎外侧边界决定了车辆在矿区便道、临时道路和厂内道路上的通过宽度。三轴平衡悬架区域的间距并非随意排布，既要满足单轴载荷分配，也要控制转弯时轮胎侧向滑移和车架扭转应力。模型中挡泥板、尾灯、后保险杠及侧向防护件均有体现，这些附件虽然不是主要承力件，但在总布置时会影响整车外廓、检修空间和道路通行边界。

　　从实际使用流程看，车辆在料场由装载机或电铲从上方装料，深斗货厢能够适应大块矿石坠落冲击；满载后由牵引车拖运至破碎站、排土场或中转料仓，卸货时通过举升油缸使货厢绕后铰点翻转，物料依靠自重沿底板向后滑出。设计时需要重点关注货厢重心位置：满载静止时重心应位于三轴承载区域合理范围内，举升过程中重心后移，不能越过后轮支撑稳定边界；否则即使结构强度足够，也可能出现翘头或侧向失稳。货厢前板倾角、侧板内表面过渡和后门开启高度共同决定卸料顺畅程度，尤其在潮湿粉料或黏性岩土工况下，内部死角越少，残留物料越少。

　　建模思路上，该作品把整车拆分为货厢焊接总成、车架纵梁总成、三轴行走总成、举升连接总成、牵引支撑总成和外饰附件等层级，便于结构工程师分别检查板厚方向、螺栓连接位置、焊缝布置和装配间隙。货厢外板的加强筋间距、后门铰链轴线、牵引板高度、油缸上下铰点距离、轮胎跳动包络和支腿收放空间，都属于后续工程细化中必须保留的关键边界。对于专用车设计人员而言，这类模型可用于方案评审、装载容积估算、举升轨迹校核、零部件干涉检查以及与牵引车匹配时的总布置分析；对于矿山设备选型人员，则可直观看出车辆在重载、散装、频繁装卸条件下的结构取向。

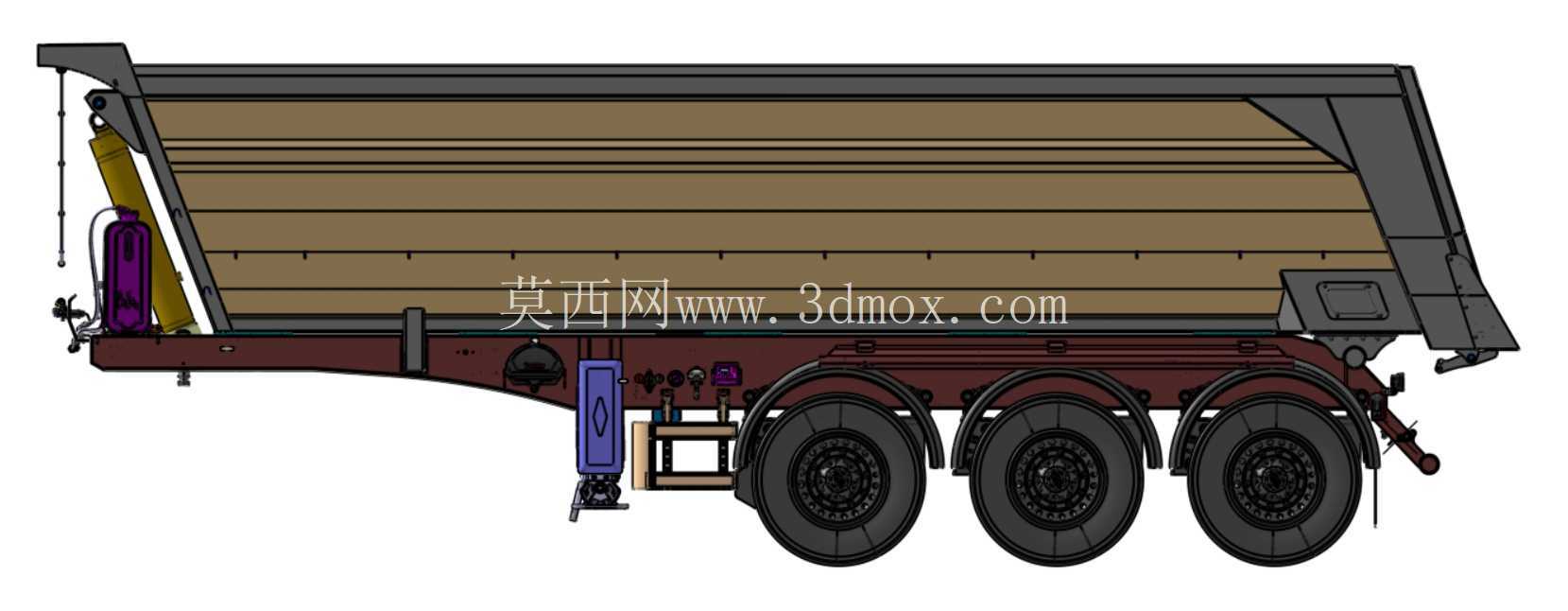

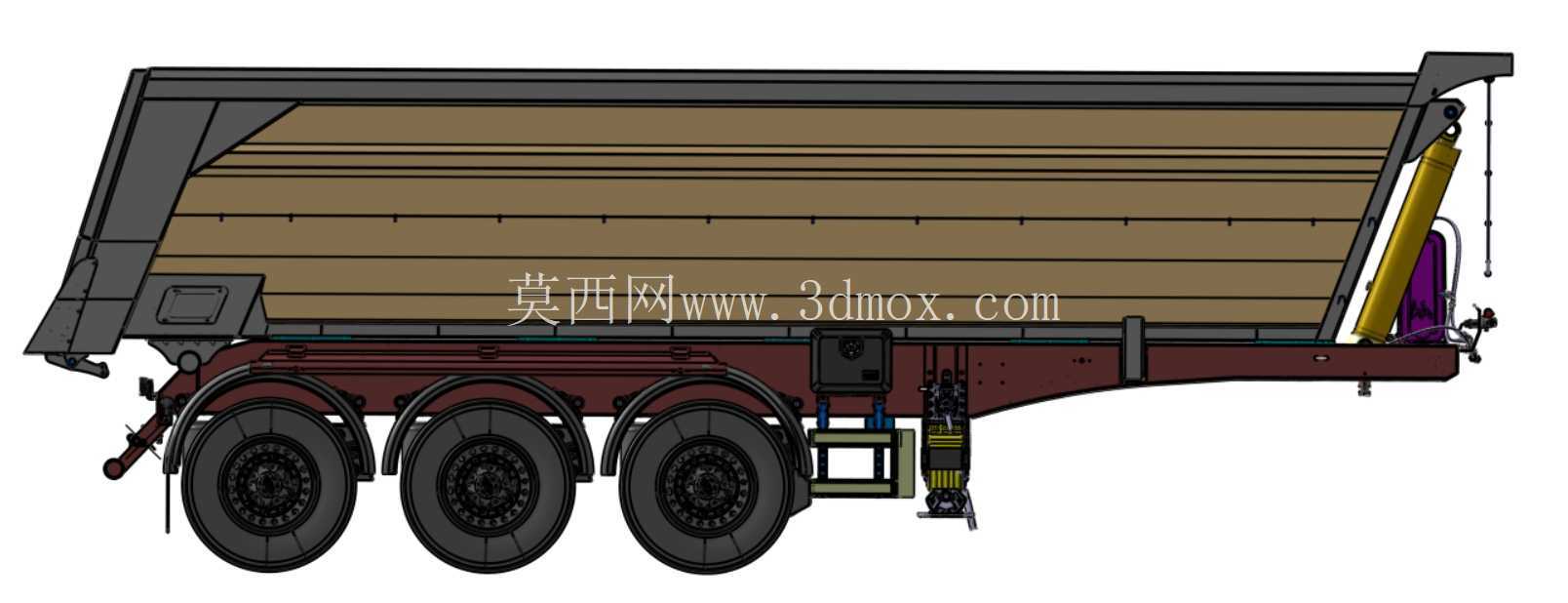

　　整车外形以长斗式半挂车为基础，宽度受轮胎和悬架外廓约束，高度由货厢深度及道路限界共同决定，前部牵引区预留与牵引车鞍座连接的空间，后部三轴集中布置以提高承载能力。安装边界方面，牵引销高度需与常用牵引车鞍座匹配，支腿落地位置应避开松软地面造成的沉陷风险，液压管路和制动管路沿车架内侧布置并远离轮胎摩擦区，后灯与保险杠突出量需在防护效果和通过性之间平衡。整体结构强调可焊装、可检修、可承受冲击载荷，而非单纯追求外观曲面，符合矿用散装运输装备的工程特征。
